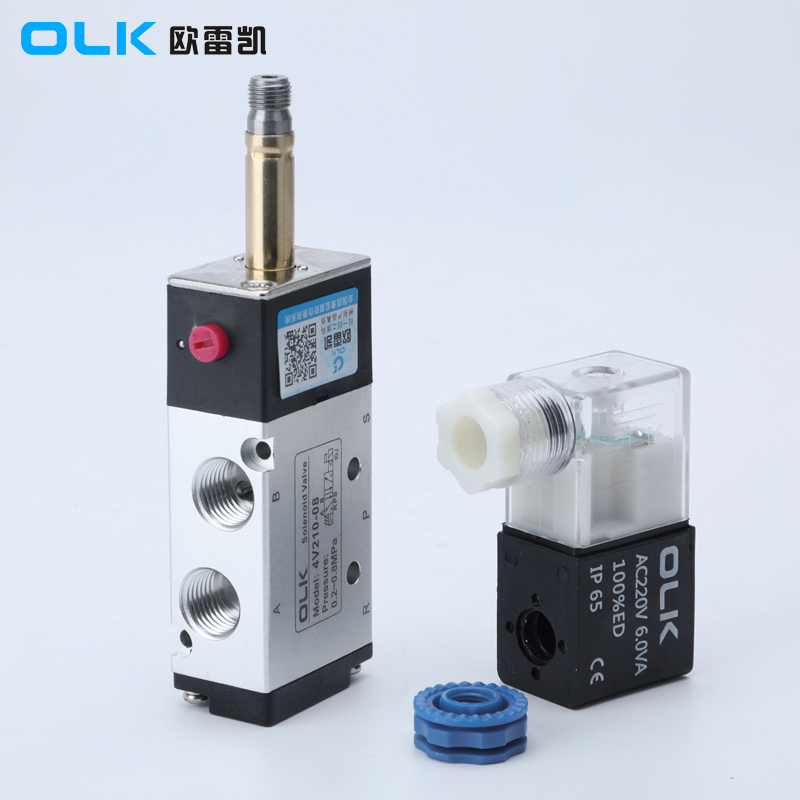

Rozdíl mezi třemi typy ventilů 5/3Solenoidové ventily
Při objednávce 5.3solenoidové ventily, kromě jednoduchého a dvojitého elektrického ovládání, existují tři konfigurace: C (dvou-elektromagnetický 5/3-cestný uzavřený střed), E (dvou-solenoidový 5/3-cestný výfuk uprostřed) a P (dvou-solenoidový 5/3-cestný tlakový centrum).
| 5/3 způsobemsolenoidový ventilsymbol | Objednací kód |
|
|
 |

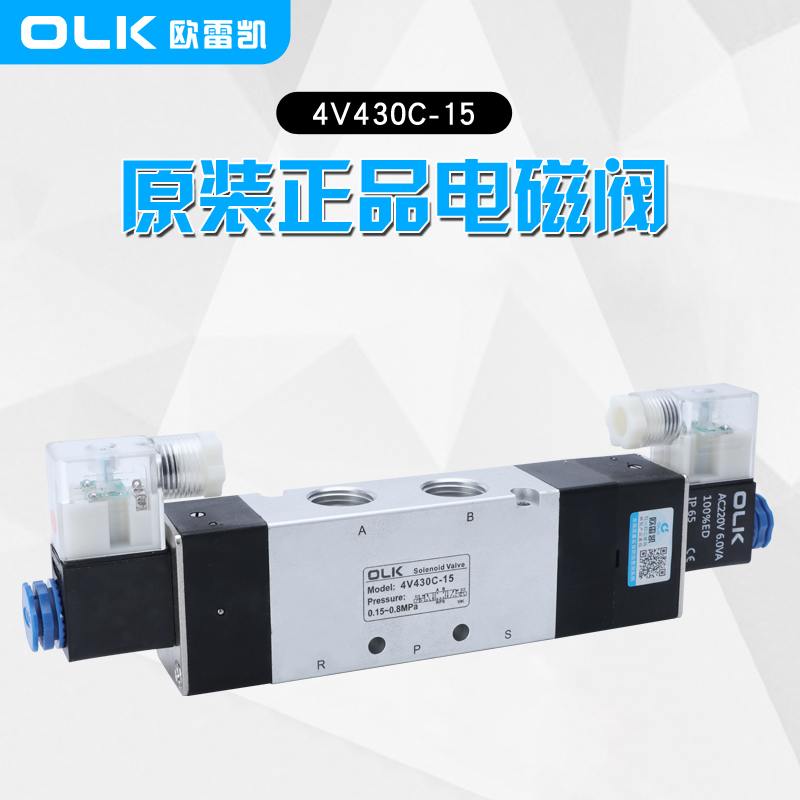

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dvojitý solenoid 5/3 cestný uzavřený střed |
5/3 ventil v normálně uzavřené poloze. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Dvojitý solenoidový střed výfuku 5/3 |
5/3 ventil v normálně otevřené poloze. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Dvojitý solenoidový 5/3cestný tlakový střed |
5/3 ventil ve výfukové poloze. |
Tlak na portu P (tlak přívodu):
To se týká tlaku na vstupním portu solenoidového ventilu (obvykle označeného jako P). Tento tlak je hnací silou pro řízení toku tekutiny, když se ventil otevírá nebo zavírá.
V konfiguraci tlakového centra je tlak na vstupním portu (P) vyšší než na jiných portech (jako je A nebo B) a řídicí systém směruje tento tlak do příslušného kanálu.
Výfuk ve střední poloze:
Toto popisuje stavsolenoidový ventilkdyž je ve střední poloze. U třípolohových solenoidových ventilů, když je cívka ve střední poloze, mohou být všechny porty (jako P, A a B) vzájemně propojeny nebo mohou určité porty tvořit únikovou cestu.
V typické konfiguraci výfuku ve střední poloze se tlak z portů A nebo B může vrátit do výfukového otvoru (obvykle označeného R nebo T), čímž se uvolní tlak. Tato konstrukce se používá v některých aplikacích, aby se zabránilo nadměrnému nárůstu tlaku v systému, když není přítomen žádný řídicí signál.
Uzavřené centrum:
V konfiguraci s uzavřeným středem jsou všechny porty solenoidového ventilu ve střední poloze utěsněny, což znamená, že žádnými porty nemůže proudit žádná tekutina.
Tato konstrukce se obvykle používá v situacích, kdy je nutné udržovat tlak nebo zabránit nežádoucímu proudění kapaliny, když je systém ve střední poloze.
Shrnutí:
Pressure Center: Vztahuje se na tlak aplikovaný nasolenoidové ventilyvtok.
Střed výfuku: Popisuje stav, kdy může být tekutina vypuštěna z jednoho nebo více portů ve střední poloze.
Uzavřený střed: Popisuje stav, kdy jsou všechny porty utěsněny a brání průtoku tekutiny ve střední poloze.
Výhody 5/3 solenoidového ventilu ve srovnání s 5/2 solenoidovým ventilem:
Více možností střední pozice:
Solenoidový ventil 5/3 má tři pracovní polohy, přičemž střední poloha je konfigurovatelná do různých stavů (jako je tlak, výfuk nebo zavřeno).
Tato flexibilita umožňuje udržovat tlak, odsávací tlak nebo zcela utěsnit systém, když je ventil deaktivován nebo v nouzové situaci, což nabízí více možností ovládání pro různé aplikace.
Vylepšená bezpečnost a ovládání:
5/3 solenoidový ventil si může vybrat, zda má udržovat tlak nebo výfukový tlak ve střední poloze, čímž poskytuje ochranu v aplikacích kritických z hlediska bezpečnosti proti nezamýšleným akcím. Například v případě výpadku napájení nebo ztráty řídicího signálu může výběr vhodné střední polohy chránit zařízení a personál.
Solenoidový ventil 5/2 se při ztrátě signálu může vrátit pouze do své původní polohy a nemůže nabídnout podobnou ochranu.
Prevence nárazu válce:
Pro zmírnění nárazu na válec při změně směru lze využít střední polohu 5/3 elektromagnetického ventilu. Například výběr střední polohy výfukového typu může umožnit uvolnění částečného tlaku při přepínání směrů, čímž se zabrání nárazu v důsledku náhlého zastavení nebo spuštění, čímž se prodlouží životnost zařízení.
A 5/2solenoidový ventiltuto funkci postrádá, protože může pouze rychle přepínat mezi dvěma směry, což může v některých případech způsobit náraz a opotřebení zařízení.
Závěr:
Solenoidový ventil 5/3 nabízí ve srovnání s elektromagnetickým ventilem 5/2 významné výhody v oblasti flexibility, bezpečnosti, zmírnění nárazů a komplexního ovládání. Díky tomu je vysoce hodnotný v aplikacích, které vyžadují více provozních režimů, zvýšenou bezpečnost a snížený dopad na zařízení. Mezitím se 5/2 solenoidový ventil se svou jednodušší konstrukcí a nižší cenou obvykle používá v systémech, kde není vyžadováno složité ovládání.
-
