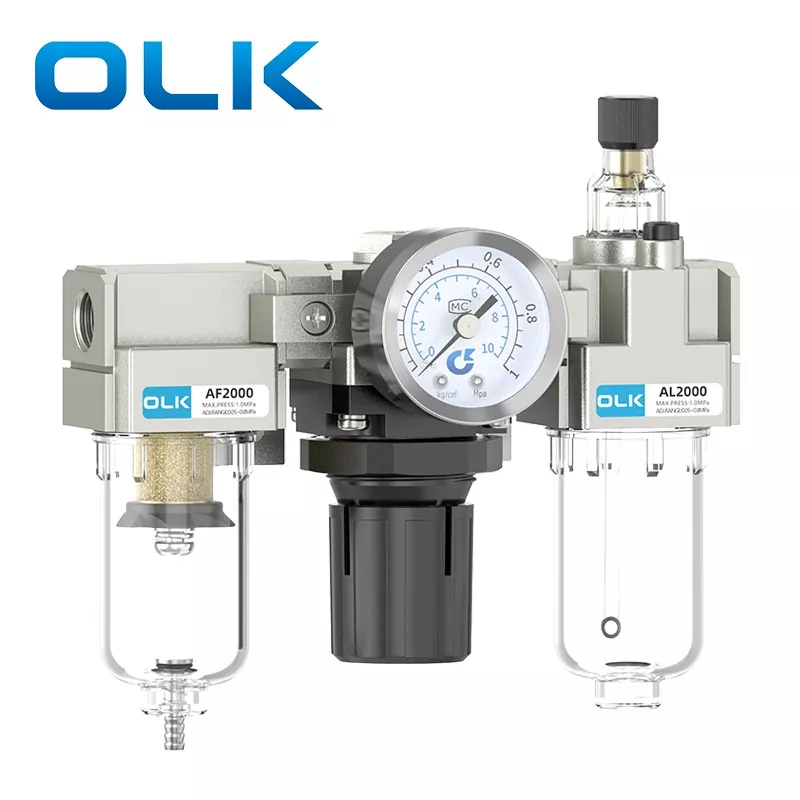

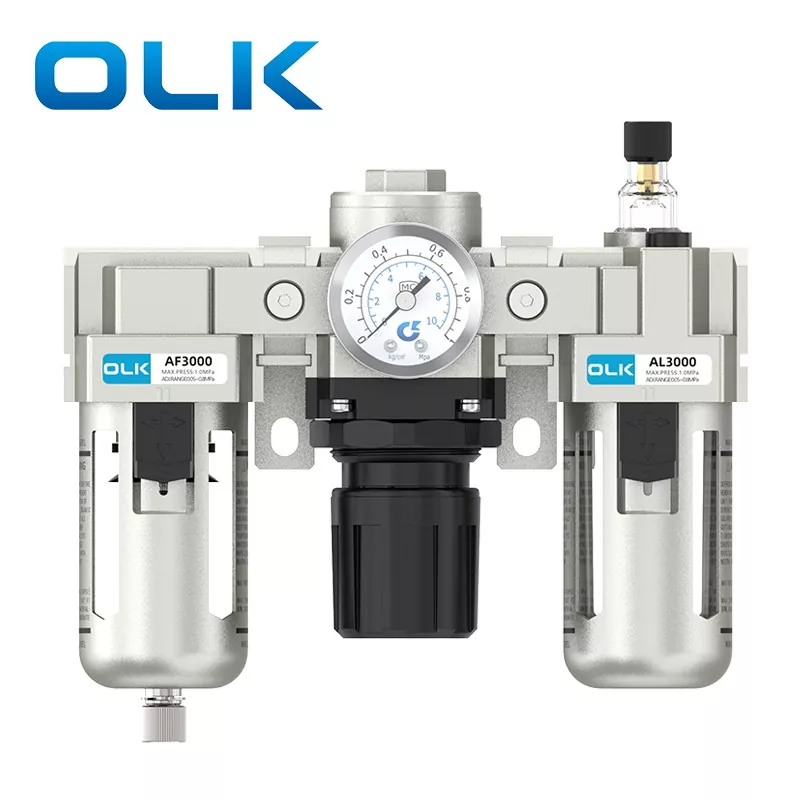

Jednotka SMC typu AC FRL

Jednotka SMC Type AC FRL (Filter-Regulator-Lubricator) je základní pneumatická komponenta, která integruje filtraci zdroje vzduchu, redukci a regulaci tlaku a úpravu mazání. Poskytuje čistý, stabilní a lubrikovaný stlačený vzduch pro pneumatické systémy, čímž prodlužuje životnost pneumatických součástí a zvyšuje stabilitu systému. Jednotka FRL řady OLK AC působí jako nezbytný „strážce“ moderních pneumatických systémů.

Odeslat dotaz

Popis výrobku

Vlastnosti a design jednotky AC FRL typu SMC:

Samosvorné nastavení: Obsahuje tlakový samosvorný mechanismus. Jakmile je požadovaný tlak nastaven, jednoduše zatlačte knoflík dolů a zajistěte jej. Tím se zabrání změně nastaveného tlaku v důsledku vnějších vibrací nebo náhodného kontaktu.

Všestranné odvodnění: K dispozici ve variantách manuálního i automatického vypouštění, aby vyhovovaly různým provozním podmínkám. Průhledná miska umožňuje snadné sledování hladiny vody.

Vysoce přesný měřič: Vybavený vysoce přesným měřičem tlaku pro jasné a přesné údaje a monitorování tlaku v systému v reálném čase.

Upozornění k jednotce AC FRL typu SMC:

Zkontrolujte směr proudění: Před instalací ověřte směr proudění vzduchu! Na horní straně těla ventilu jsou značky směru toku (šipky nebo IN/OUT). Při instalaci přesně dodržujte tyto indikátory. Opačná instalace způsobí poruchu nebo netěsnost.

Pravidelná údržba: Pravidelně kontrolujte hladinu vody v nádobě a vypusťte ji, pokud používáte ruční typ vypouštění. Doplňte mazací olej, když je málo (doporučuje se turbínový olej ISO VG32).

SMC Typ AC FRL Symbol jednotky:

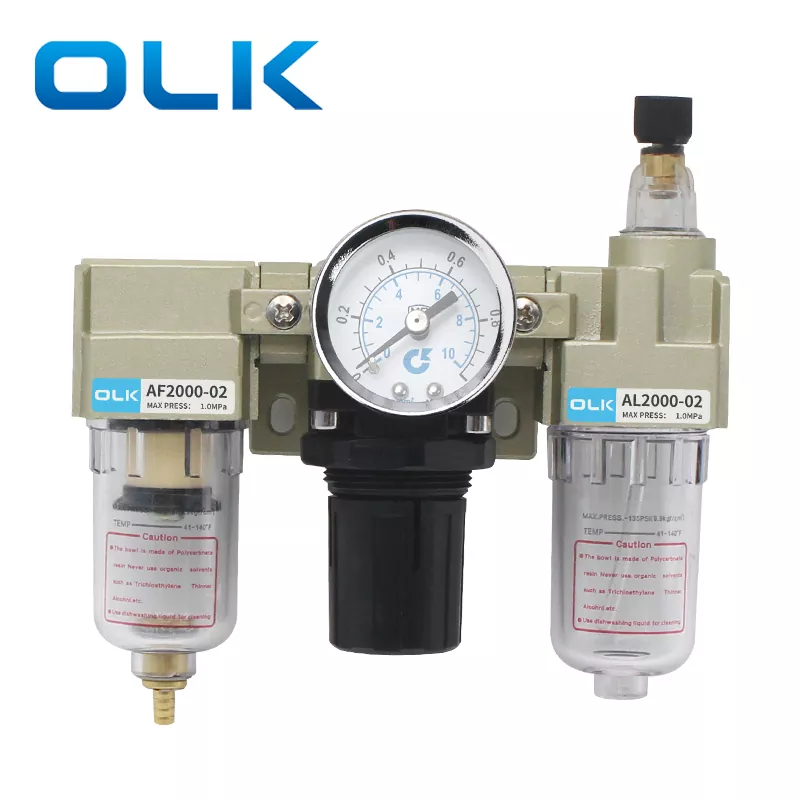

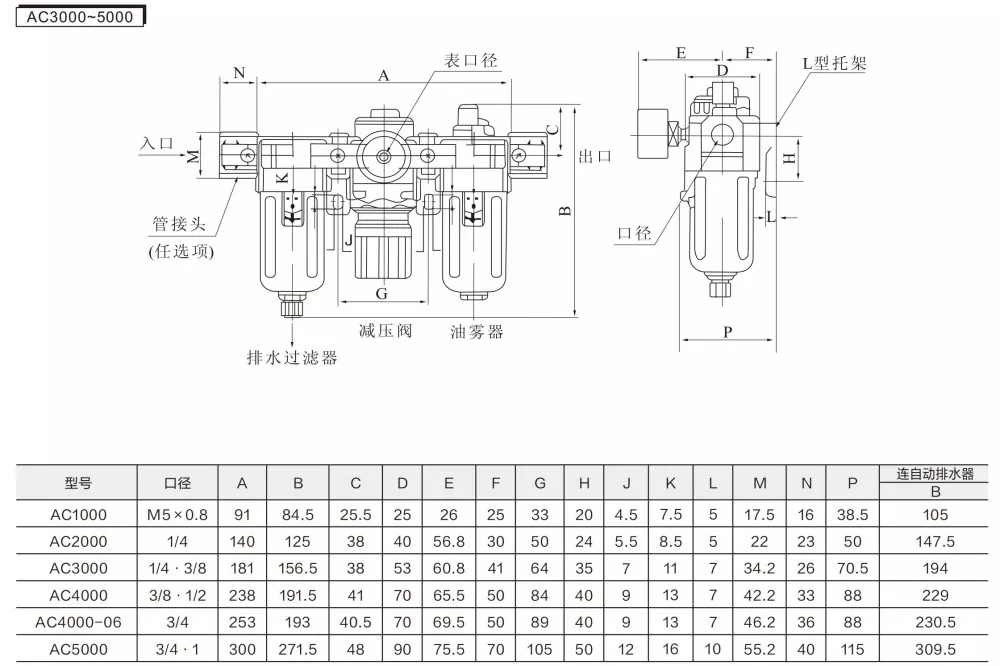

Objednací kód
AC	2000	-	02	-	D
Kód série	Velikost mušle		Velikost portu:		Metoda vypouštění
AC: Jednotka SMC typu AC FRL	1000		M5:M5		Prázdné: Ruční vypouštění
	2000		02:1/4		A: Odvod diferenčního tlaku
	3000		03:3/8		D: Automatické vypouštění
	4000		04:1/2
	5000		06:3/4
			10:1

Důkaz tlak	1,5 Mpa (15,3 kgf/cm³）)
Max.pracovní tlak	1,0 MPa (10,2 kgf/cm³)
Teplota prostředí a kapaliny	5-60 ℃
Otvor filtru	5 μm
Olej	ISOVG32
Materiály pohárů	PC
Hrnková kapuce	AC1000-2000 (BEZ) AC3000-5000 (S)
Rozsah regulace tlaku	AC1000: 0,05-0,7 Mpa (0,51-7,1 kgf/cm³） AC2000-5000:0,05-0,085 Mpa (0,51-8,7 kgf/cm³）

Řada clon tlakoměru

	série 2000	série 3000	série 4000	série 5000
AW	1/8		1/4
AC	1/8		1/4
BR	1/4			-
BFC	1/4			-

Postup instalace jednotky SMC Type AC FRL:

Nejprve nainstalujte spoje obalenou PTFE páskou a manometrem

2. Postupujte ve směru šipky: levá strana je vstup vzduchu a pravá strana je výstup vzduchu

3. Připojte vzduchové trubky k příslušným armaturám na obou koncích

4. Zvedněte matici pro nastavení tlaku nahoru a otočte ji, abyste regulovali tlak; otáčením ve směru hodinových ručiček proudění vzduchu zvyšujete, otáčením proti směru hodinových ručiček proudění vzduchu snižuje

5. Nastavte požadovaný tlak vzduchu a potom zatlačte seřizovací matici směrem dolů, abyste vzduch zablokovali

6. Pokud je potřeba palivo, povolte šroub na olejce

7. Nalijte olej pro údržbu pneumatického nebo turbínového oleje do vstupu oleje (ujistěte se, že pneumatický olej nepřesahuje rysku hladiny oleje vyznačenou na nádobce)

8. Po naplnění pneumatického oleje utáhněte matici imbusovým klíčem

9. Otáčením nastavte přívod oleje: ve směru hodinových ručiček průtok oleje zvyšuje, proti směru hodinových ručiček jej snižuje

Typ odtoku	Pracovní princip	Prostředí aplikace	Výhody	Nevýhody
Ruční vypouštění	Voda nahromaděná ve filtrační nádobě je vypouštěna ručním otáčením nebo stlačením vypouštěcího ventilu v pravidelných intervalech. Zda je odvodnění kompletní, závisí zcela na ručním ovládání.	Jednoduché systémy nebo aplikace s občasnými požadavky na odvodnění.	Jednoduchá konstrukce, nízká poruchovost, není nutná žádná další údržba.	Spoléhá na ruční ovládání; snadné zapomenout na odvodnění. Nadměrná akumulace vody může ovlivnit výkon filtrace.
Odvod diferenčního tlaku	Využívá rozdíl tlaků před a za filtrem. Když se hromadění kondenzátu zvýší a tlakový rozdíl dosáhne přednastavené hodnoty, odtok se automaticky otevře. Jakmile se tlakový rozdíl vrátí do normálu, opět se uzavře. Funguje pouze při tlaku a průtoku vzduchu.	Prostředí se stabilním přívodem vzduchu a jednoduchými provozními podmínkami, kde ruční ovládání není vhodné.	Není potřeba žádné napájení. Automatické vypouštění, spolehlivější než ruční vypouštění.	Vyžaduje stabilní tlak vzduchu. Výkon odvodnění je omezen během dlouhých odstávek nebo když není tlakový rozdíl.
Automatické vypouštění	Používá plovákový mechanismus nebo časovač. Když kondenzát dosáhne určité úrovně, odtok se automaticky otevře	Automatizované výrobní linky a systémy s vysokými požadavky na kvalitu stlačeného vzduchu.	Nejvčasnější a nejstabilnější drenážní výkon.	Relativně vyšší náklady.

AFQ:

Proč se tomu říká AC FRL?

AF (vzduchový filtr) + AR (tlakový regulační ventil) + AL (maznice olejové mlhy) = trojitá jednotka AC

Doporučený způsob připojení

Vzduchový kompresor -- Procesor zdroje vzduchu -- Řídicí součást -- Akční člen

Co mám dělat, když se ochranný kryt plastového kelímku často snadno rozbije?

Někteří zákazníci často zjistí, že plastové kelímky nepraskají kvůli tlaku, ale kvůli materiálu. Plastové kelímky nejsou odolné vůči určitému prostředí, díky čemuž jsou kovové kelímky lepší alternativou ve specifických podmínkách

Jak prodloužit životnost válců solenoidových ventilů?

Použitím filtru lze odstranit vlhkost a nečistoty ze vzduchu a účinně snížit poškození pístů a těsnicích kroužků třením. Pro doplnění turbínového oleje lze použít maznici, která je následně unášena vzduchem k mazání pístu válce a těsnicích kroužků. Regulátor tlaku může upravit tlak nasávaného vzduchu a dále zlepšit efektivitu práce

Z jakého materiálu je vyroben filtrační prvek pro OLK?

OLK používá měděné filtrační prvky s přesností filtrace 25μm, zatímco běžné vláknové filtrační prvky mají přesnost pouze 5μm. Vysoce přesné filtrační prvky mohou účinně odstraňovat nečistoty a vlhkost z plynu a zajišťují, že výstupní vzduch je suchý a bez nečistot
