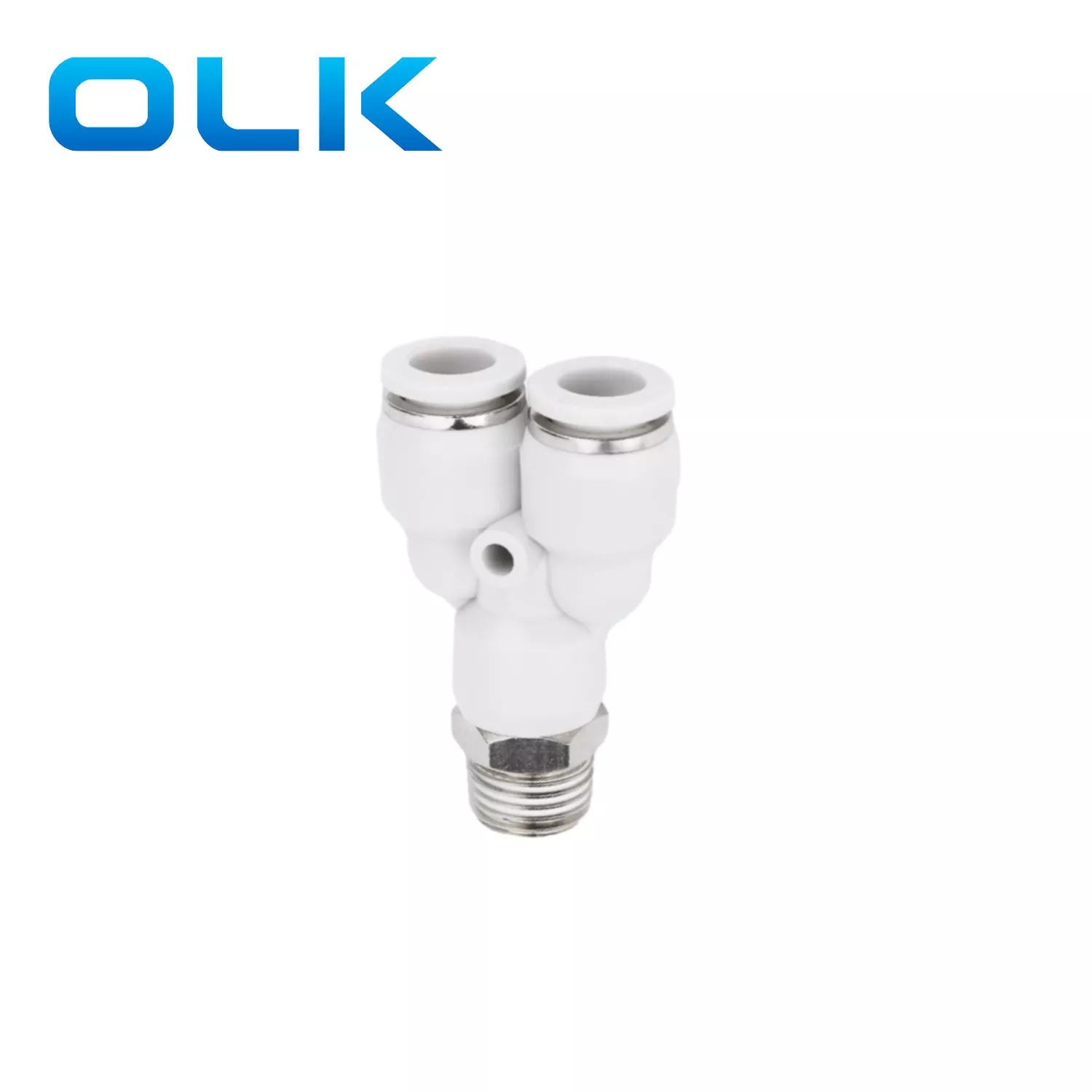

Násuvná trubková armatura typu PX Y

Model:PX6-01

Následuje úvod k násuvné spojce typu PX Y, společnost OLK vám doufá, že vám pomůže lépe porozumět spojce nástrčné trubice typu PX Y. Vítáme nové i staré zákazníky, aby s námi i nadále spolupracovali a společně vytvořili lepší budoucnost!

Brand:
OLK
Color:
Black,White,Blue
Type:
Male BSPT Thread (R Thread) Y Type

Odeslat dotaz

Popis výrobku

PX Y typ Push-in Tube Fitting je provedení push-to-connect.snadná instalace.Celkový vzhled je ve tvaru Y, s hladším směrem proudění, který je vhodnější pro proudění vzduchu. A hlavní cesta vzduchu je přímo propojena. Běžně se používá pro separaci plynu nebo pomocná potrubí v pneumatických systémech.

PX vyrobený z mědi a není snadná koroze.

Objednací kód
PX	8	--	01
Model	Velikost trubky (metrická)		Typ závitu (55° rovný trubkový závit)
Kování řady PX	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

Násuvná trubková armatura typu PX Y

Obecné základní parametry

Tekutina	Vzduch/voda (podmíněné)/vakuum
Provozní tlak	0-1,0 MPa
Podtlakový tlak	-100 kPa (10 torrů)
Provozní teplota	-10-60 ℃
Materiál	NYLON (PA), Polyuretan (PU)

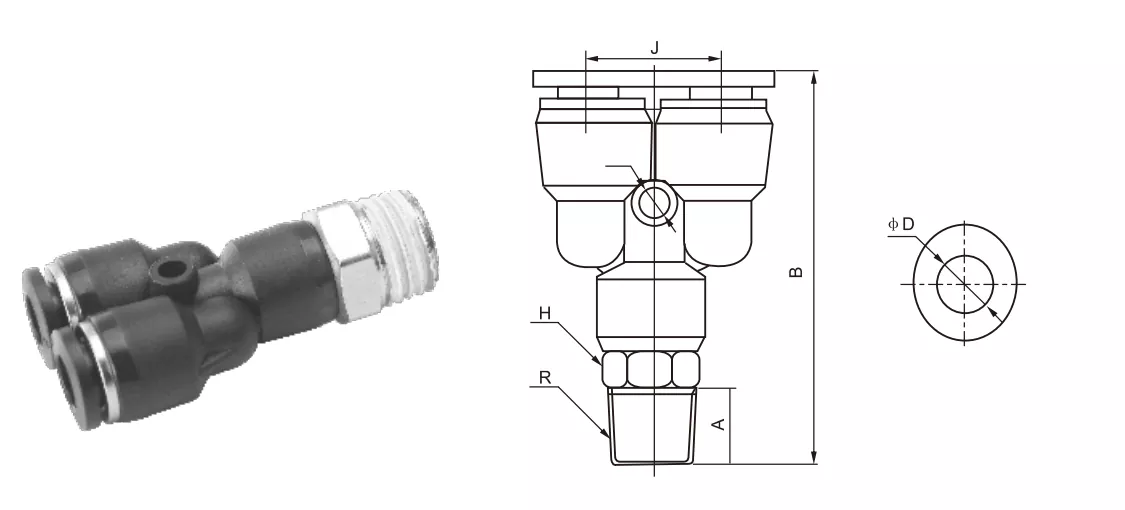

Parametry rozměrů nástrčné tvarovky typu PX Y

Inch Tube Fitting	Metrická trubková armatura	φD	R	A	B	E	J	φd
PX5/32-M5	PX4-M5	4	M5	4.5	42.5	10	10.8	2.5
PX5/32-01	PX4-01	4	R1/8	7	43	10	10.8	2.5
PX5/32-02	PX4-02	4	R1/4	9	44	14	10.8	3
PX1/4-M5	PX6-M5	6	M5	4.5	41.5	12	13.4	3.5
PX1/4-01	PX6-01	6	R1/8	6.5	46	12	13.4	3.5
PX1/4-02	PX6-02	6	R1/4	9	48.5	14	13.4	3.5
PX1/4-03	PX6-03	6	R3/8	10	49	17	13.4	3.5
PX1/4-04	PX6-04	6	R1/2	10	51	21	13.4	3.5
PX5/16-01	PX8-01	8	R1/8	8	51	14	15.8	4
PX5/16-02	PX8-02	8	R1/4	10	52.5	14	15.8	4
PX5/16-03	PX8-03	8	R3/8	10	53.5	17	15.8	4
PX5/16-04	PX8-04	8	R1/2	11	55	21	15.8	4
PX3/8-01	PX10-01	10	R1/8	8	56.5	17	19	4
PX3/8-02	PX10-02	10	R1/4	10	58	17	19	4
PX3/8-03	PX10-03	10	R3/8	10	58	17	19	4
PX3/8-04	PX10-04	10	R1/2	11	59	21	19	4
PX1/2-01	PX12-01	12	R1/8	8	62	19	21.5	4
PX1/2-02	PX12-02	12	R1/4	10	70	19	21.5	4.5
PX1/2-03	PX12-03	12	R3/8	10	70	19	21.5	4.5
PX1/2-04	PX12-04	12	R1/2	11	65	21	21.5	4
	PX16-03	16	R3/8	11
	PX16-04	16	R1/2	12

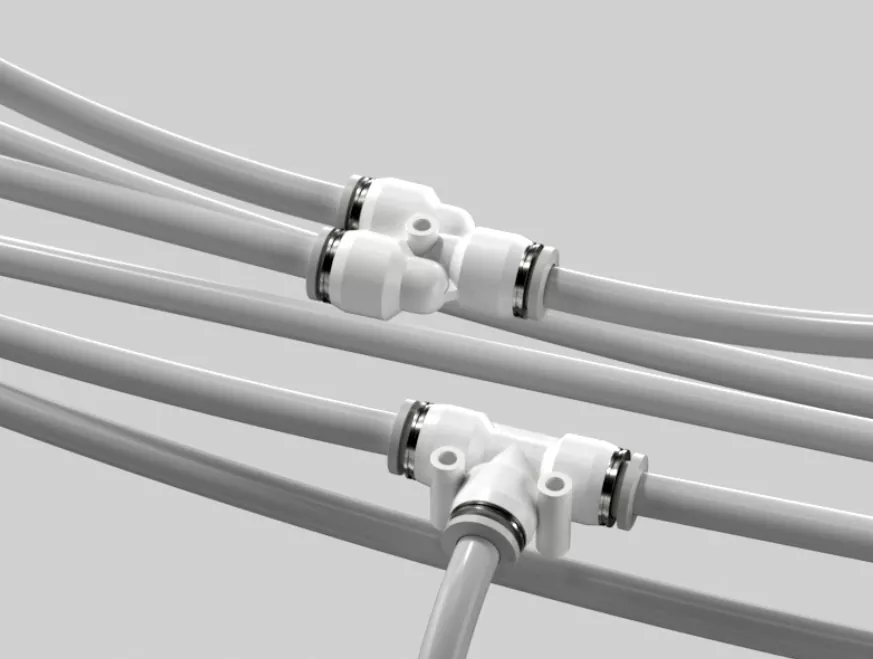

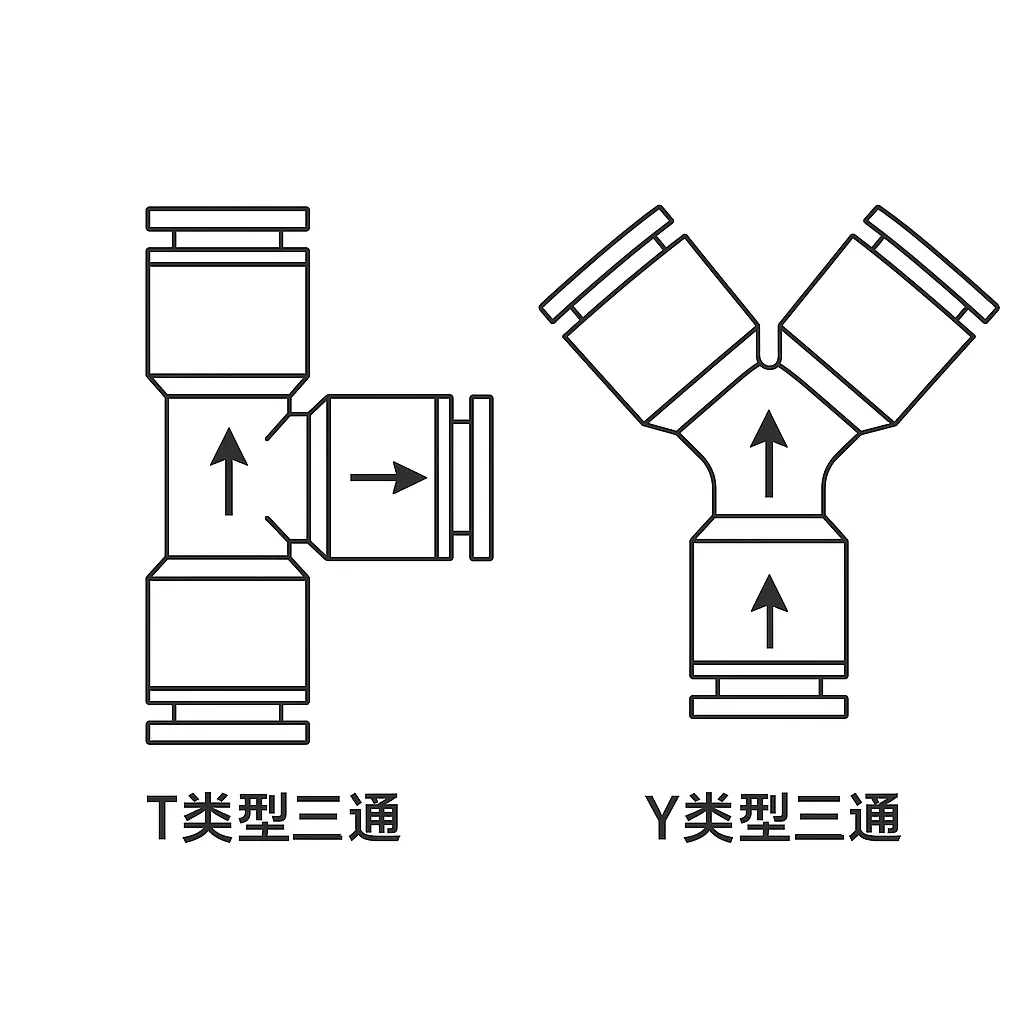

Podobnosti a rozdíly mezi nástrčnými tvarovkami ve tvaru T a Y:
T-kus (PB,PD)	3cestné pneumatické uchycení jako struktura „T“ a protínají se v úhlu 90°
Y Fitting (PX )	Třísměrné přizpůsobení jako struktura „Y“ a hladký směr proudění, vhodnější pro proudění vzduchu
Ve srovnání s pneumatickou armaturou ve tvaru T je průtok vzduchové armatury ve tvaru Y hladší a má menší odpor
