Rychlé připojení trubice Povolte zabezpečené připojení jednoduše zatlačením trubice až dovnitř.

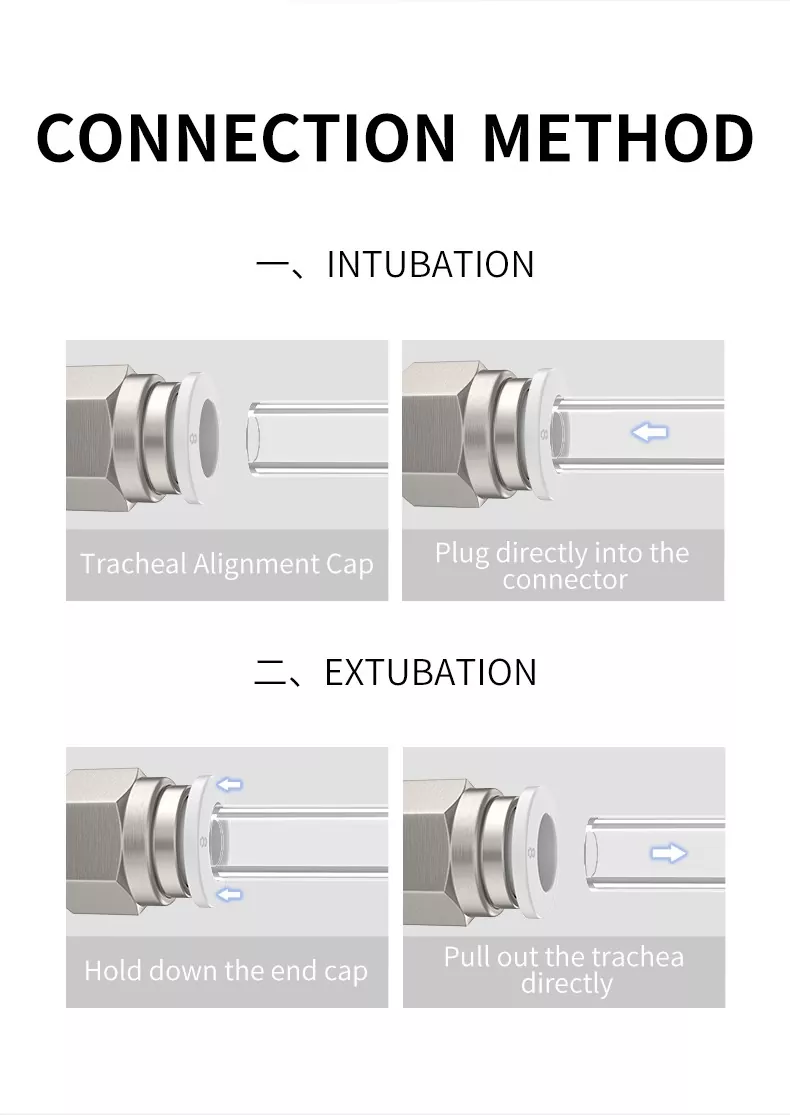

Chcete -li trubici odstranit, nejprve zatlačte uvolňovací rukáv dovnitř rovnoměrně, aby otevřel jarní koleks, a poté může být trubice snadno vytažena.
Kování trubek s rychlým připojením se používají v systému pneumatického Tybe
Pneumatické kování trubek s různými typy mohou splňovat všechny Neeeds v systému pneumatické trubice
I po instalaci lze směr trubice volně změnit
Mosazná tělo s niklem je odolné proti korozi a anti-znečištění
Všechna lepidla R a NPT vlákna mají účinek těsnění.
Všechna přímá vlákna jsou standardní prsteny.
Tabulka Srovnání specifikace vlákna pro pneumatické armatury
| 55 ° TAPER TUBE TOTURE | |||||
| Kód | 01 | 02 | 03 | 04 | 06 |
| Vlákno | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° přímé trubice | |||||
| Kód | G01 | G02 | G03 | G04 | G06 |
| Vlákno | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Metrické vlákno | |||||
| Kód | M3 | M5 | M6 | ||
| Vlákno | M3x0.5 | M5X0.8 | M6X1.0 | ||
| 60 ° TAPER TUBE TOTURE | |||||
| Kód | N01 | N02 | N03 | N04 | N06 |
| Vlákno | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Sjednocené jemné vlákno | |||||
| Kód | U10 | ||||
| Vlákno | 10-32Unf | ||||
Poznámka: Pneumatická montáž OLK je ve výchozím nastavení dodávána s kuželovými vlákny. Pokud jsou vyžadovány jiné typy vláken (např. Paralelní, metrika, NPT atd.), Při zadávání objednávky informujte náš prodejní tým OLK.
Společná vlákna a standardy vláken pro přizpůsobení rychlého připojení trubice
| Typ vlákna | Kód vlákna | Forma vlákna | Úhel vlákna (α) | Odpovídající typ | Standardy | Standardní kód | Standardní organizace |
| BSPP (válcový, neselingový) | G | Interní/externí | 55 ° | Paralelní/paralelní | ISO 228-1 2003 | ISO | ISO - Mezinárodní organizace pro standardizaci |
| BSPP | Interní/externí | 55 ° | Paralelní/paralelní | GB/T 7307 2001 | GB | SAC - Standardizační správa Číny | |
| Pf | Interní/externí | 55 ° | Paralelní/paralelní | BS 228-1 2003 | BS | BSI - British Standards Institution | |
| JIS B 0202 | On | Jisc - japonský výbor pro průmyslové standardy | |||||
| KS B 0221 | Ks | Kats - Korejská agentura pro technologie a standardy | |||||
| BSPT (zužující se, těsnění) | RP | Vnitřní | 55 ° | Zužující se/paralelní | ISO 7-1 | ISO | ISO - Mezinárodní organizace pro standardizaci |
| RC | Vnitřní | Zužující se/paralelní | GB/T 7306-1987 | GB | SAC - Standardizační správa Číny | ||
| R | Externí | Zužující se/paralelní | BS 21 1985 | BS | BSI - British Standards Institution | ||
| BSPT | Interní/externí | 55 ° | Zužující se/zužující se | JIS B 0203 | On | Jisc - japonský výbor pro průmyslové standardy | |
| Pt | Interní/externí | Zužující se/zužující se | KS B 0222 | Ks | Kats - Korejská agentura pro technologie a standardy | ||
| NPSC (American Internal) | NPSC | Vnitřní | 60 ° | Zužující se/paralelní | ANSI B1.20.1-1983 | ANSI | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Standardizační správa Číny | |||||
| NPT (American Tapered) | Npt | Interní/externí | 60 ° | Zužující se/zužující se | ANSI B1.20.1-1983 | ANSI | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Standardizační správa Číny | |||||
| Metrické vlákno | M | Interní/externí | 60 ° | Paralelní/paralelní | ISO 261-1998 | ISO | ISO - Mezinárodní organizace pro standardizaci |
| GB/T 1193-2003 | GB | SAC - Standardizační správa Číny |
1. Pro potvrzení, že konečný průřez hadice je vertikální, nejsou na vnějším obvodu hadice žádné škrábance. Hadice není eliptická.
2. Nezapomeňte potvrdit, že hadice je vložena do konce hadice. Již jinak dochází k úniku vzduchu.
3. Nezapomeňte potvrdit, že hadice nebude po vložení hadice vytažena.
1. Před odpojením trubice se ujistěte, že tlak uvnitř trubice je na „0“.
2. Stiskněte uvolňovací kroužek rovnoměrně na dno a vytáhněte trubici. Pokud se uvolňovací kroužek není stisknut na místě, trubice není možná vytažena nebo může být napjatá. Trubkové zbytky mohou zůstat uvnitř trubice.
