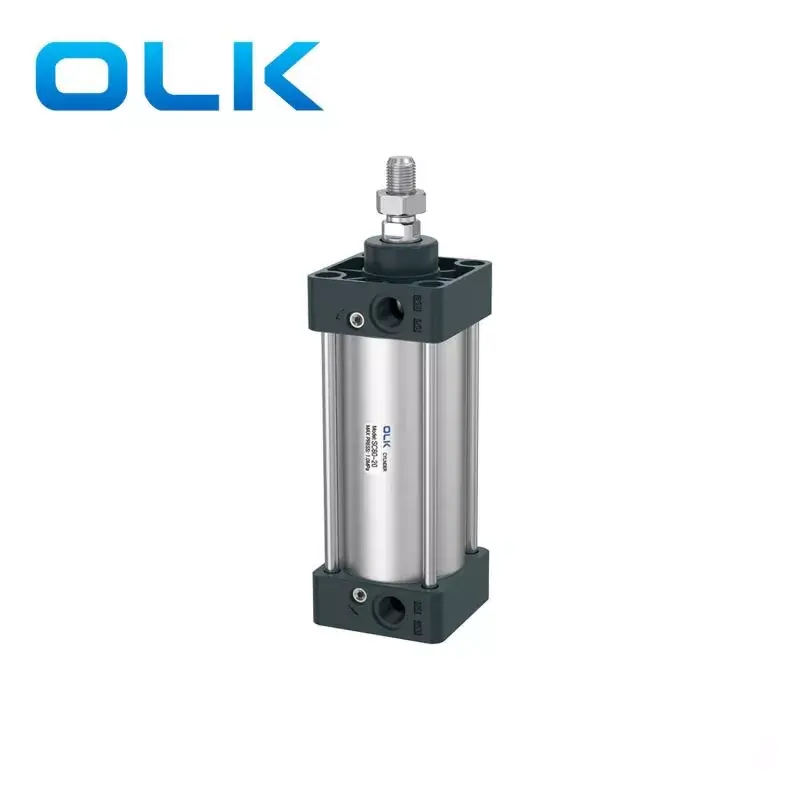

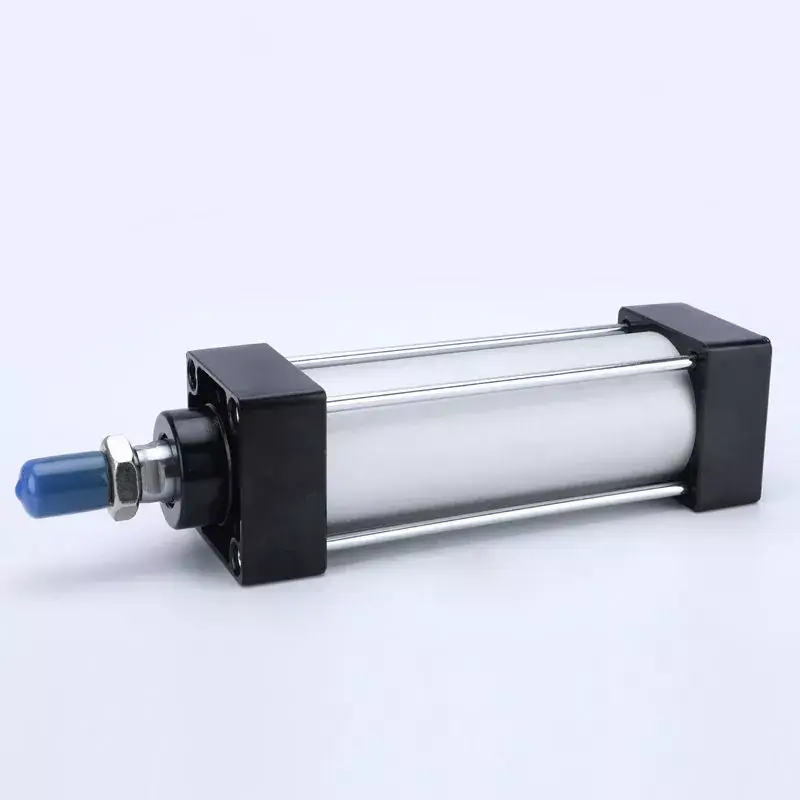

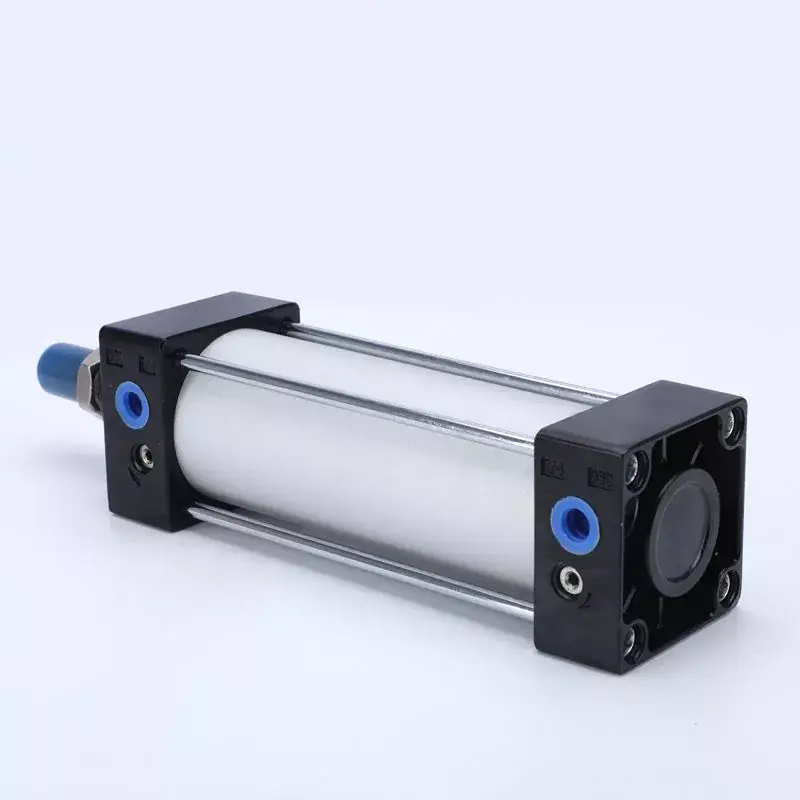

Standardní válec řady SC

Model:SC 80X80

Vítejte ve velkoobchodním standardním válci řady SC od nás, každý požadavek zákazníků je zodpovězen do 24 hodin. Ouleikai (OLK) je profesionální výrobce, rádi bychom vám poskytli válce řady SC a nabídneme vám nejlepší poprodejní servis a včasné dodání.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Odeslat dotaz

Popis výrobku

OLK je čínský výrobce a dodavatel, který vyrábí hlavně standardní válec řady SC s mnohaletými zkušenostmi. Doufám, že s vámi budují obchodní vztahy. Standardní pneumatické válce řady SC jsou vyráběny z lehkých materiálů, jako je hliníková slitina, což vede ke snížení hmotnosti, což pomáhá zlepšit provozní efektivitu zařízení. Vyznačují se kompaktním designem a malými rozměry, což umožňuje instalaci v omezených prostorech, vhodné pro scénáře s omezeným prostorem. Ve srovnání se standardními válci ISO 15552 mají válce řady SC stejného průměru menší délku. Jejich nastavení polštáře je plynulejší.

OLK, jako výrobce pneumatik v Číně, může navrhovat a vyrábět válce s různými průměry a zdvihy podle podrobných požadavků zákazníka a skutečných potřeb. Kromě toho mohou být vybaveny komponenty válce, jako jsou CA, CB, příruby a fitinky. Standardní pneumatický válec řady SC nabízí konkurenceschopné ceny a poskytuje zákazníkům vyšší nákladovou efektivitu.

6. Zákazník si může vybrat z různých specifikací válců a příslušenství pro montáž válců.

Vlastnosti standardního válce řady SC:

1. Standardní pneumatický válec naší společnosti.

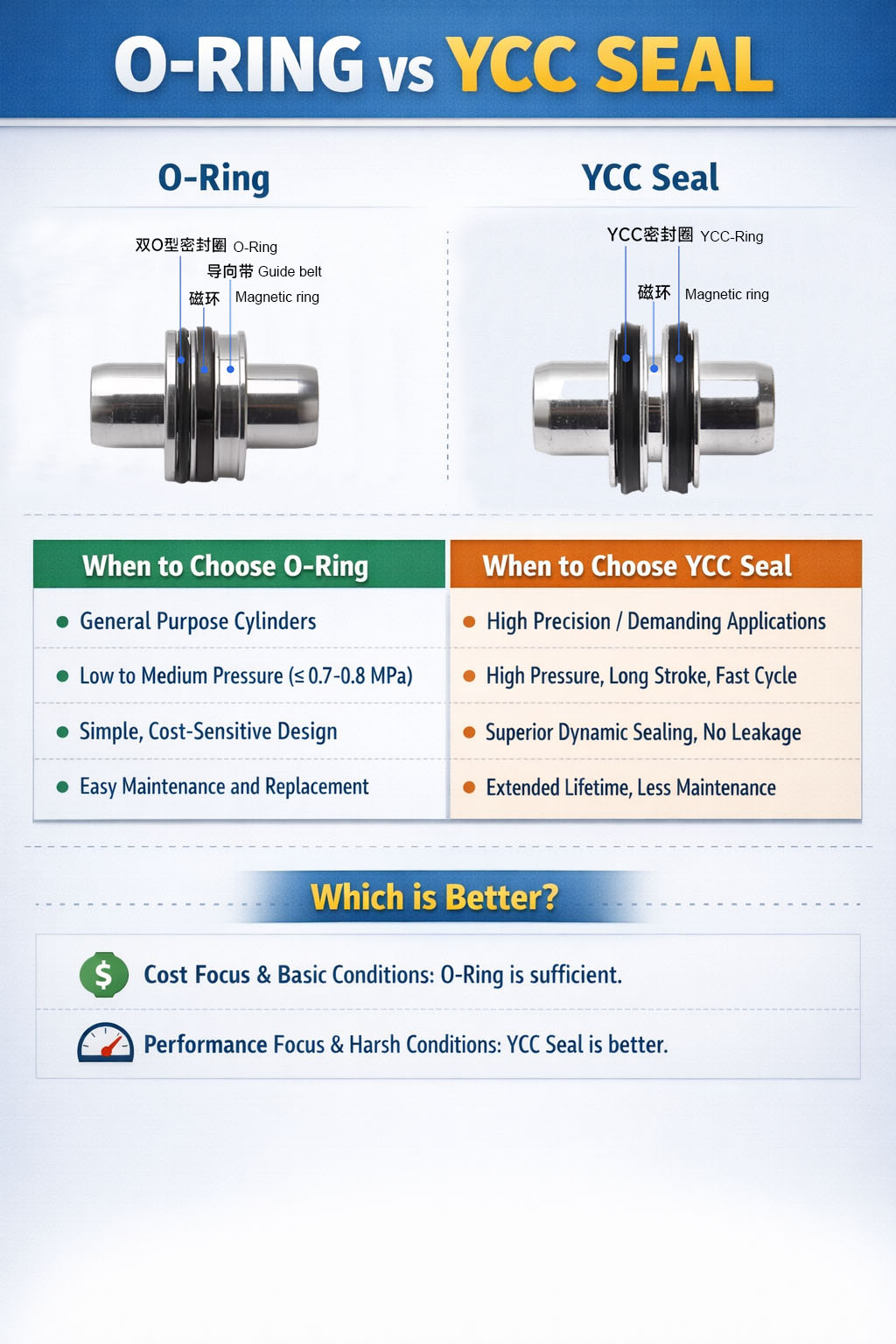

2. Těsnění pístu má speciální oboustrannou těsnicí strukturu, kompaktní velikost, s funkcí skladování oleje.

3. Jedná se o válec tyčového typu s předním a zadním krytem připojeným k tělesu válce z hliníkové trubky se sloupky, což zajišťuje dobrou spolehlivost.

4. Ve srovnání se standardními válci IS015552 mají válce řady SC menší délky pro stejný průměr válce.

5. Hladké nastavení odpružení válce.

6. Zákazník si může vybrat z různých specifikací válců a příslušenství pro montáž válců.

7. Těsnicí materiály odolné vůči vysokým teplotám jsou zvoleny tak, aby zajistily normální provoz láhve za podmínek až do 150 °C.

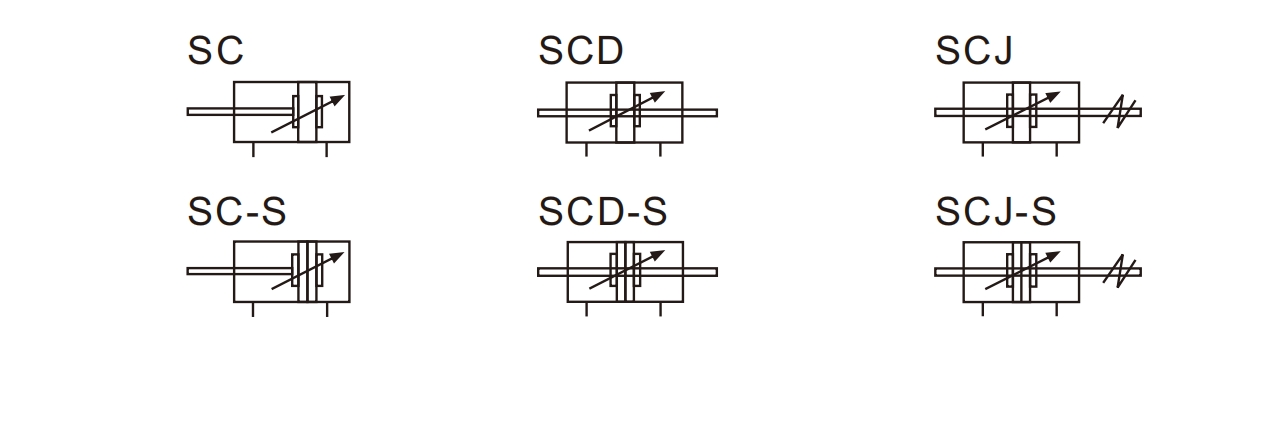

Symbol standardního válce řady SC:

objednací kód
SC	50	-	50	-	20	-	S
Model	OTVOR		MRTVICE		Nastavitelný zdvih		Magent	-
SC: Standardní dvoučinný válec					10:10 mm		BLANK: bez magnetu		Kód těsnění	MONTÁŽ	TYP ZÁVITU
SCD: Dvojčinný válec se dvěma tyčemi					20:20 mm		S: s magnetem		blank:TPU	LB	G1/8''
SCJ: Dvojčinný dvoučinný válec s nastavitelným zdvihem					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

Standardní válec řady SCStandardní parametry specifikace：

Velikost otvoru (mm)	32	40	50	63	80	100
Herecký režim	Dvojí působení
Pracovní médium	Vyčištěný vzduch
Pracovní tlak	0,1-1,0 MPa (14-145Psi)
Důkaz Tlak	1,5 Mpa (215 Psi)
Rozsah pracovních teplot	‘-20-80 ℃
	30-800
Režim vyrovnávací paměti	Nastavitelný
Vyrovnávací vzdálenost (mm)	21				28	29
Velikost portu	PT1/8	PT1/4		PT3/8		jsou

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

Nejčastější dotazy:

Otázka: Jaký je rozdíl mezi rozsahem pracovního tlaku používaným ve vzduchovém válci řady SC a tlakem Proof?

Odpověď: Rozsah pracovního tlaku: V tomto rozsahu může válec normálně startovat, fungovat a udržovat si svůj výkon. Rozsah provozního tlaku vzduchového válce SC: 0,1 MPa -1,0 MPa(14-145psi); Překročení tohoto rozsahu může mít za následek opožděný pohyb, selhání těsnění nebo poškození.

Důkazní tlak: Vztahuje se k maximálnímu tlakovému limitu stanovenému výrobcem během továrního testování, udává nejvyšší tlak vzduchu, kterému může struktura produktu odolat v krátké době bez prasknutí, deformace nebo trvalého poškození. Ne normální pracovní tlak, používá se pouze k ověření pevnosti;

Obecně je to asi 1,5násobek horní hranice pracovního tlaku;

Odolný tlak vzduchového válce SC: 1,5 MPa (215 psi)
