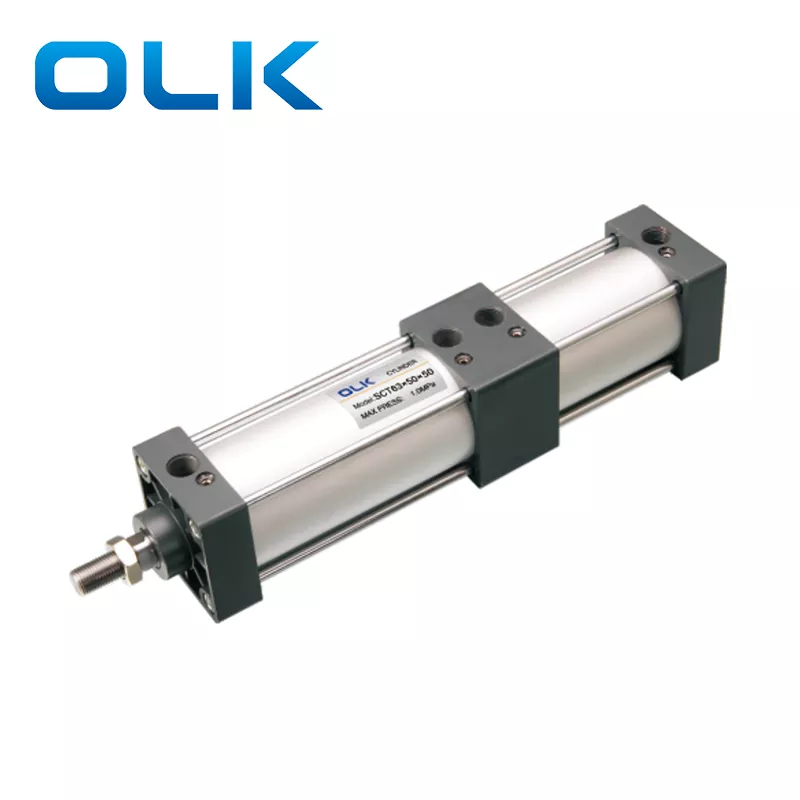

Válec spojovací tyče SCT

Vítejte ve velkoobchodním nebo přizpůsobeném válci spojovací tyče SCT z naší továrny kdykoli. Poskytneme vám tovární slevové ceny našich produktů. OLK je výrobce a dodavatel válců spojovacích tyčí SCT v Číně.

Odeslat dotaz

Popis výrobku

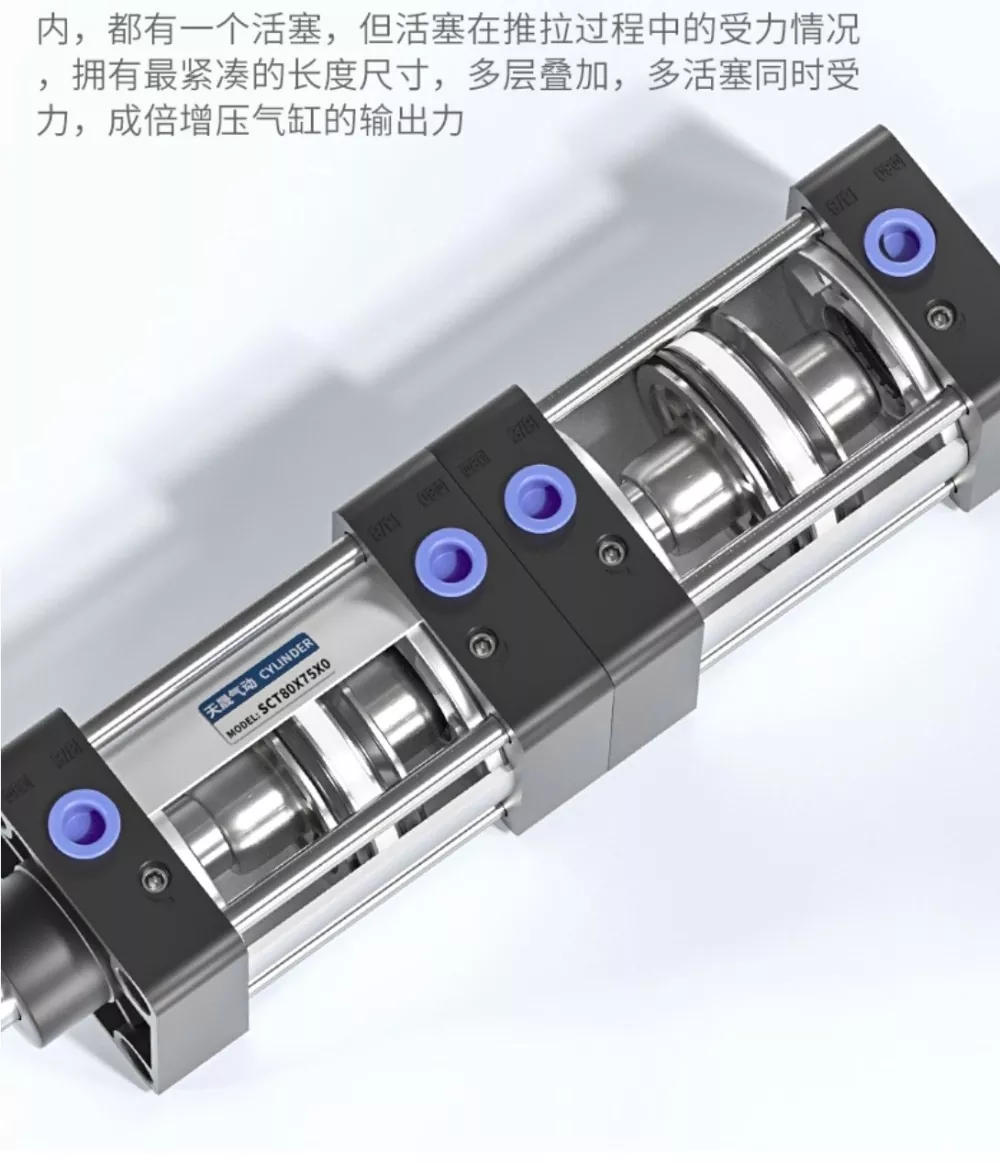

Válec spojovací tyče SCT je vybaven obousměrnými těsnicími kroužky YCC a výkonným dvoutaktním designem s kompaktním a rafinovaným vzhledem, který zajišťuje rychlou akci a hladký a stabilní výstup. Každá vrstva válce obsahuje samostatný píst a během procesu push-pull sdílí zatížení více pístů, což umožňuje válci dosáhnout nejkompaktnější délky a zároveň generovat znásobenou výstupní sílu prostřednictvím vícevrstvé naskládané struktury. Tato konstrukce s dvojitou silou poskytuje silnější výkon a konfigurace se šesti těsnicími kroužky poskytuje vynikající těsnicí výkon, což umožňuje válci udržet tlak až 1,4 MPa bez úniku.

Charakteristika válce spojovací tyče SCT

· Standardní válce OLK.

·Těsnění pístu využívá speciální obousměrnou těsnící strukturu s kompaktním designem a funkcí skladování oleje.

·Válec typu spojovací tyče; přední a zadní kryt jsou pro vysokou spolehlivost spojeny s hliníkovým trubkovým tělem pomocí spojovacích tyčí.

·Pístní tyč může dosáhnout několika polohovacích bodů během svého plného zdvihu.

· Hladké a nastavitelné polstrování.

· Zákazníci si mohou vybrat z různých specifikací válců a montážního příslušenství.

·Volitelné jsou těsnicí materiály odolné proti vysokým teplotám, které umožňují normální provoz láhve při 150°C.

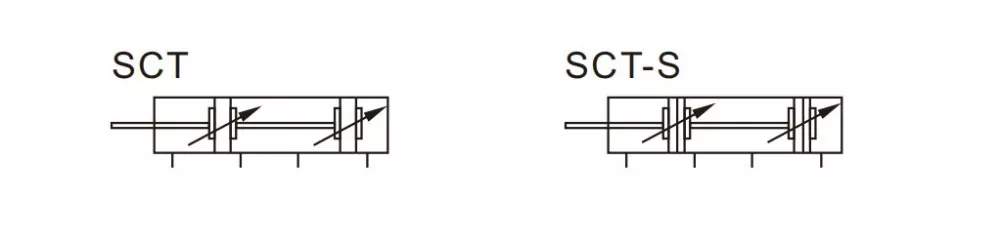

SCT symbol válce spojovací tyče

Objednací kód
SCT	50	X	50	X	50	-	S
Model:	Velikost otvoru		Mrtvice 1		Mrtvice 2		Magnet	Těsnicí materiál	Typ montáže	Vlákno
SCT válec spojovací tyče							Prázdné: bez	Prázdný: TPU	Prázdné:	Prázdný: PT závit
							S: s magnetem	N:NBR	LB: montáž na nohu	Závit T:NPT
								H:		G:G vlákno

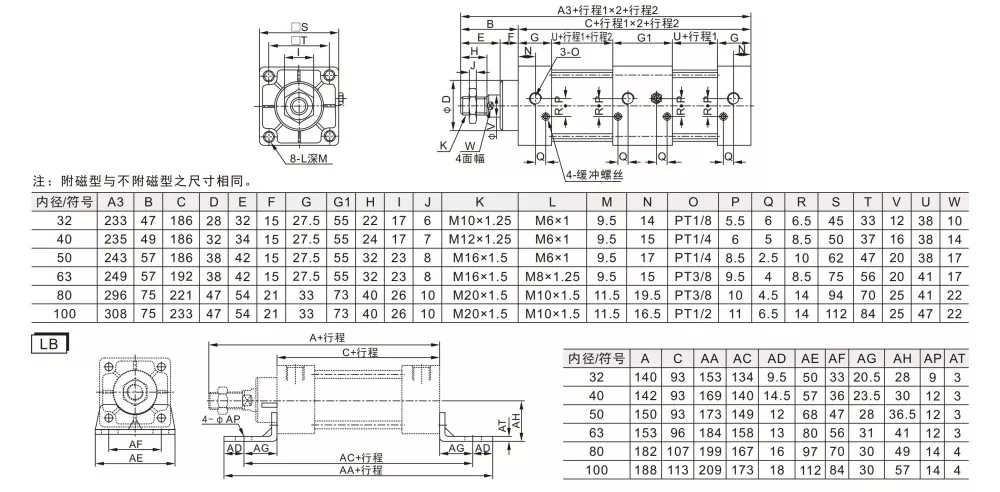

Velikost otvoru (mm)	32	40	50	63	80	100
Herecký režim	Dvojí působení
Pracovní médium	Vyčištěný vzduch

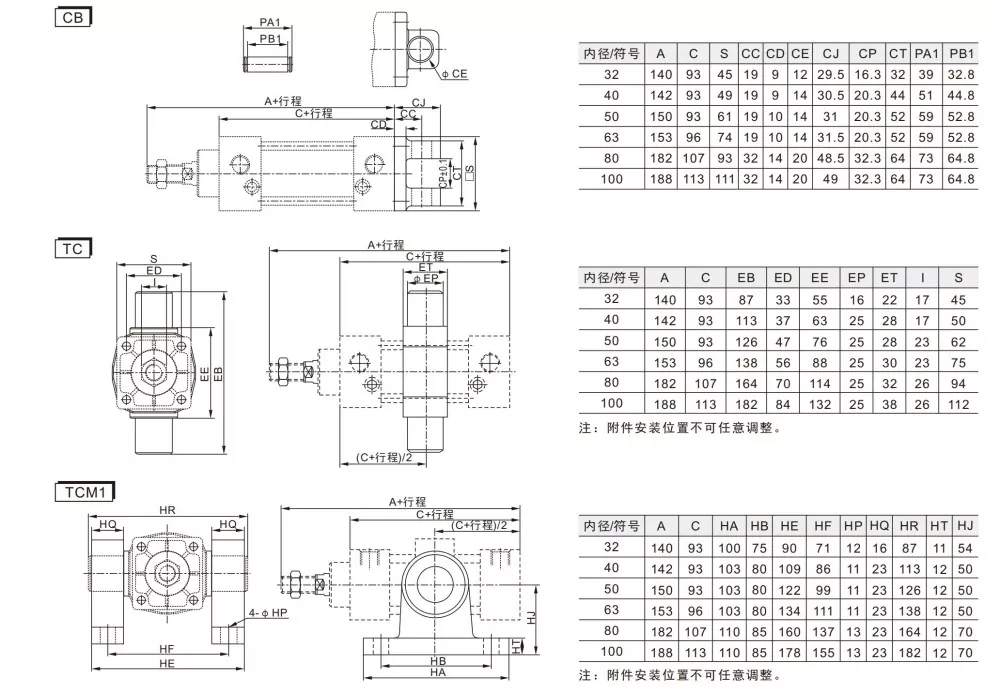

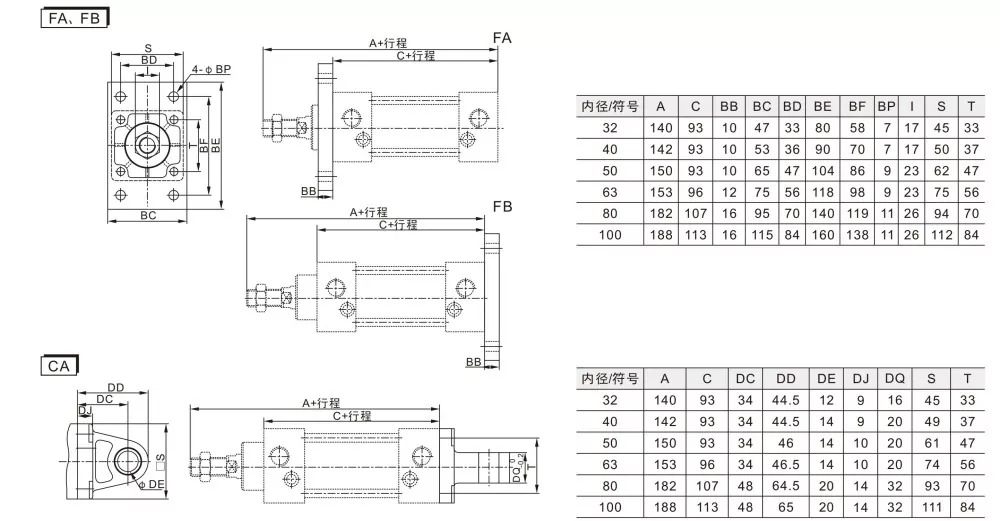

Pevná forma	Základní a LB
Pracovní tlak	0,1-1,0 MPa (14-145Psi)
Důkazní tlak	1,5 Mpa (215 Psi)
Rozsah pracovních teplot	‘-20-80 ℃
Použijte rozsah rychlosti	30-800
Režim vyrovnávací paměti	Nastavitelný nárazník
Vyrovnávací vzdálenost (mm)	21				28	29
Velikost portu	PT1/8	PT1/4		PT3/4		PT1/2

Schémata pneumatického ovládání pro vícepolohové válce

Každá část válce obsahuje píst.

Když se pístnice vysune, všechny písty generují tlačnou sílu. Během zatahování však vytváří tažnou sílu pouze jeden píst.

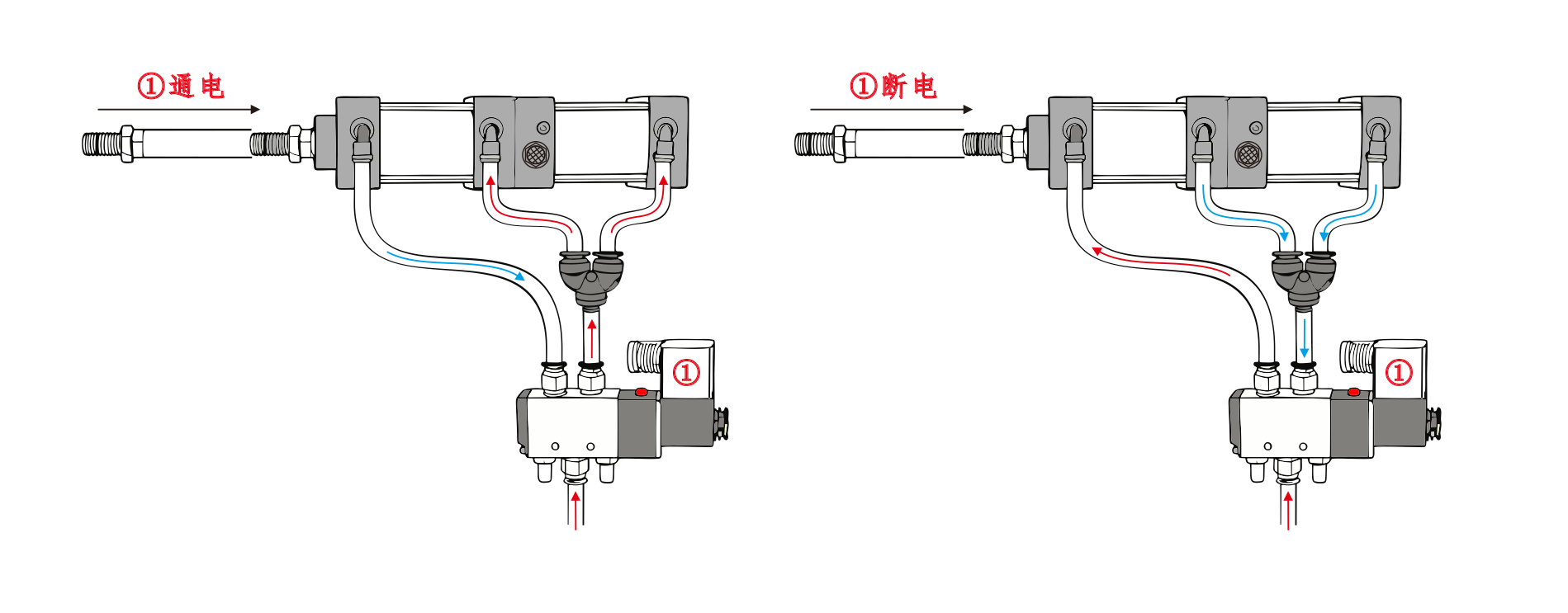

Vstup vzduchu válce①je připojen k portu A elektromagnetického ventilu a vstup vzduchu válce④je připojen sériově k portu B elektromagnetického ventilu. Vstup vzduchu válce③je spojen s tlumičem hluku. Když je port A elektromagnetického ventilu pod napětím, válce zůstanou v zatažené poloze. Když je port B pod napětím, válce začnou fungovat.

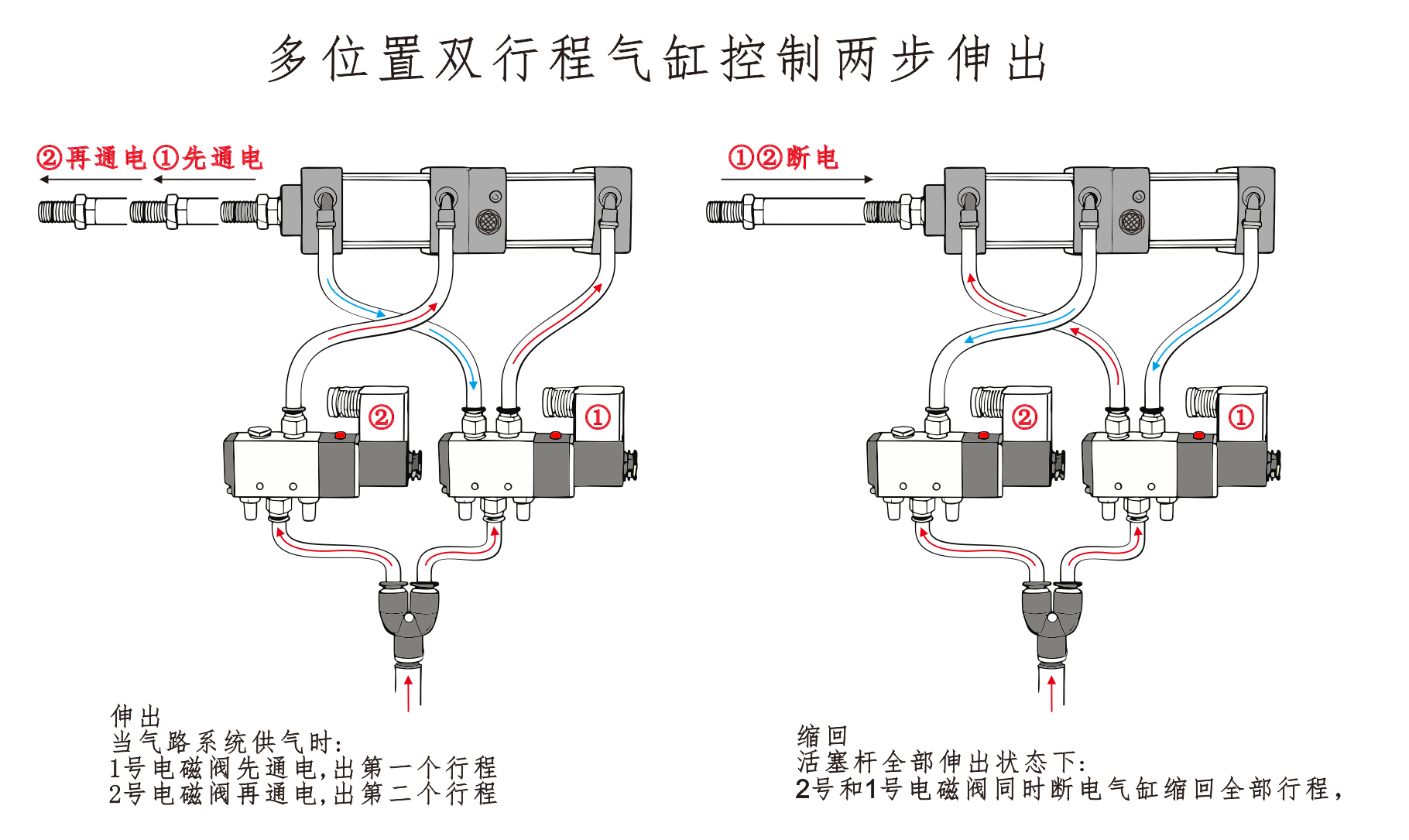

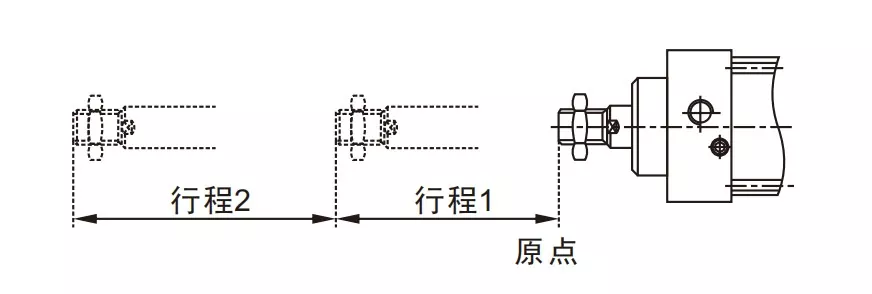

1.Prodloužení

Když je přívod vzduchu zapnutý:

Solenoidový ventil č. 1 je pod napětím a válec se vysune do prvního zdvihu.

Solenoidový ventil č. 2 je poté aktivován a válec se vysune do druhého zdvihu.

Dvojí působení

Když je pístnice zcela vysunutá:

Solenoidové ventily č. 1 a č. 2 jsou bez napětí a válec se zcela zasune.

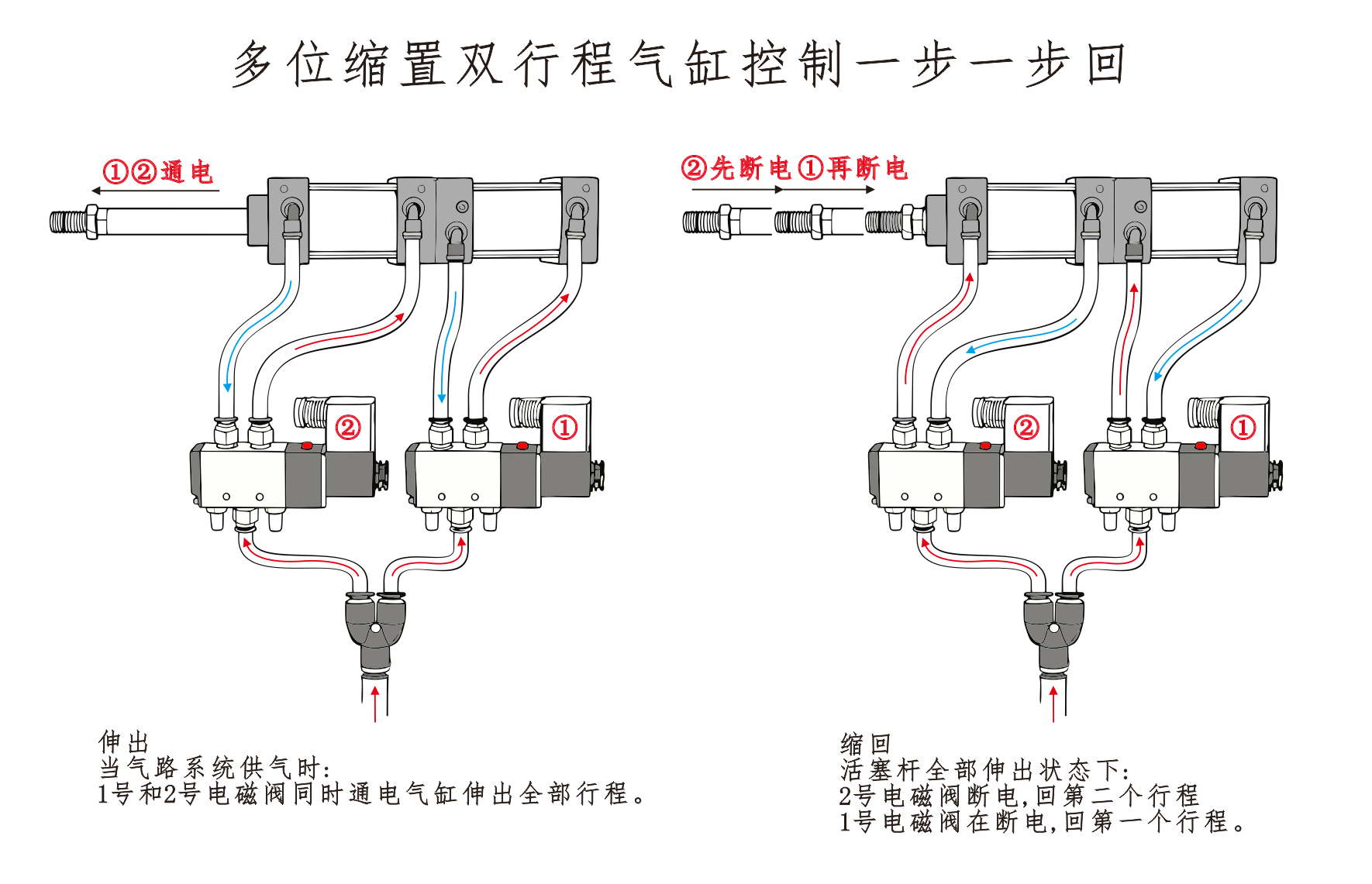

1. Prodloužení (dopředný zdvih)

Když je přívod vzduchu zapnutý:

Solenoidový ventil č.1 a č.2 jsou napájeny současně.

Tyč válce se protáhne všemi zdvihy až do úplného vytažení.

2. Stažení (návrat krok za krokem)
