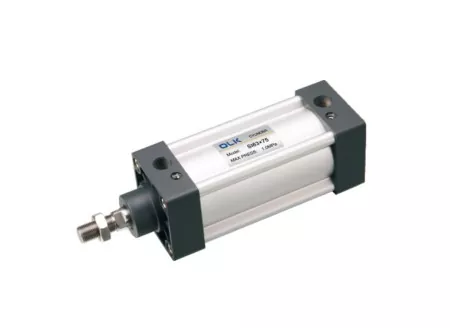

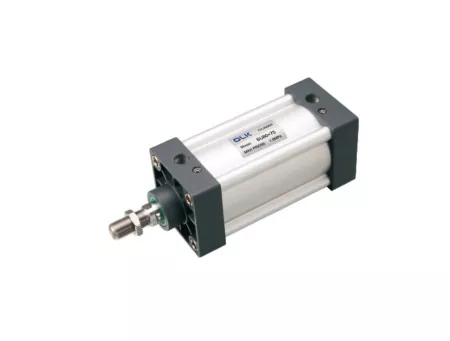

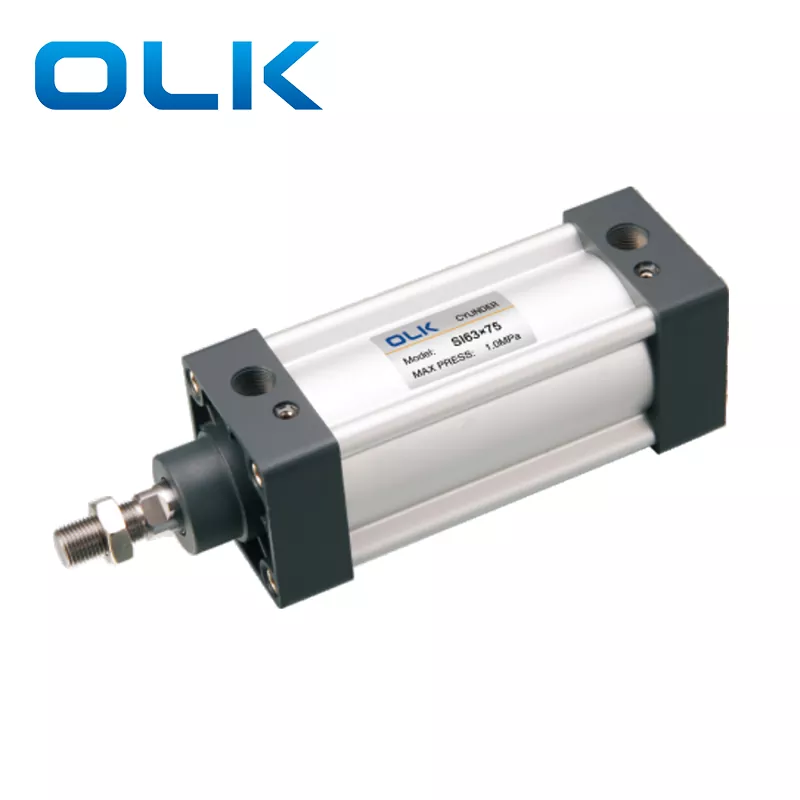

Standardní pneumatický válec řady SI ISO15552 je k dispozici ve třech typech: standardní dvojčinný, dvoučinný SID dvoučinný a dvoučinný SIJ s nastavitelným zdvihem. Odpovídají normě ISO 15552, což znamená, že jejich instalační rozměry jsou větší nežSU pneumatické válcestejné velikosti. Pevné příslušenství není zaměnitelné a je kompatibilní pouze se specifikacemi ISO 15552 (dříve ISO 6431).
1.IS015552(originál IS06431) standardní pneumatický válec;
2.Těsnění pístu se skládá ze 2 jednosměrné těsnicí konstrukce ve tvaru Y, která má kompenzační funkci, dlouhou životnost a nízký spouštěcí tlak,
3. Hliníková trubka ve tvaru 米 bez spojovací tyče má dobrou odolnost proti korozi;
4. Nastavení vyrovnávací paměti válce je hladké a stabilní:
5.Válce a příslušenství pro instalaci s několika specifikacemi jsou volitelné.

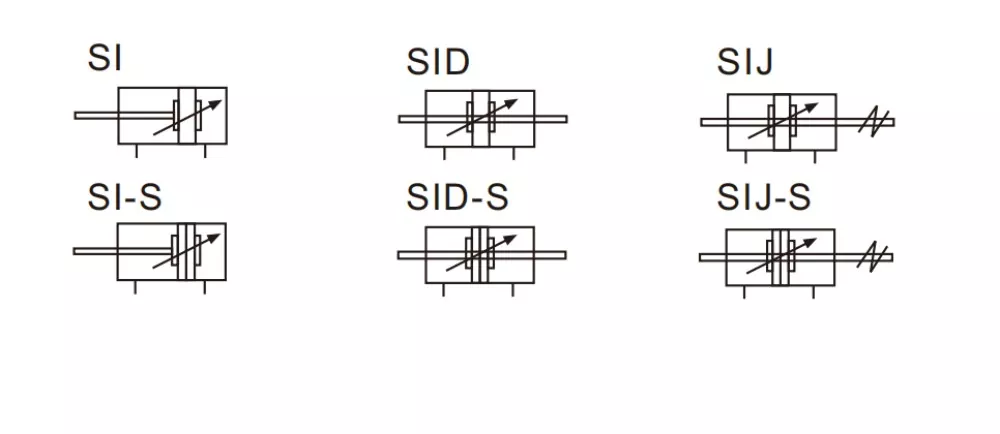

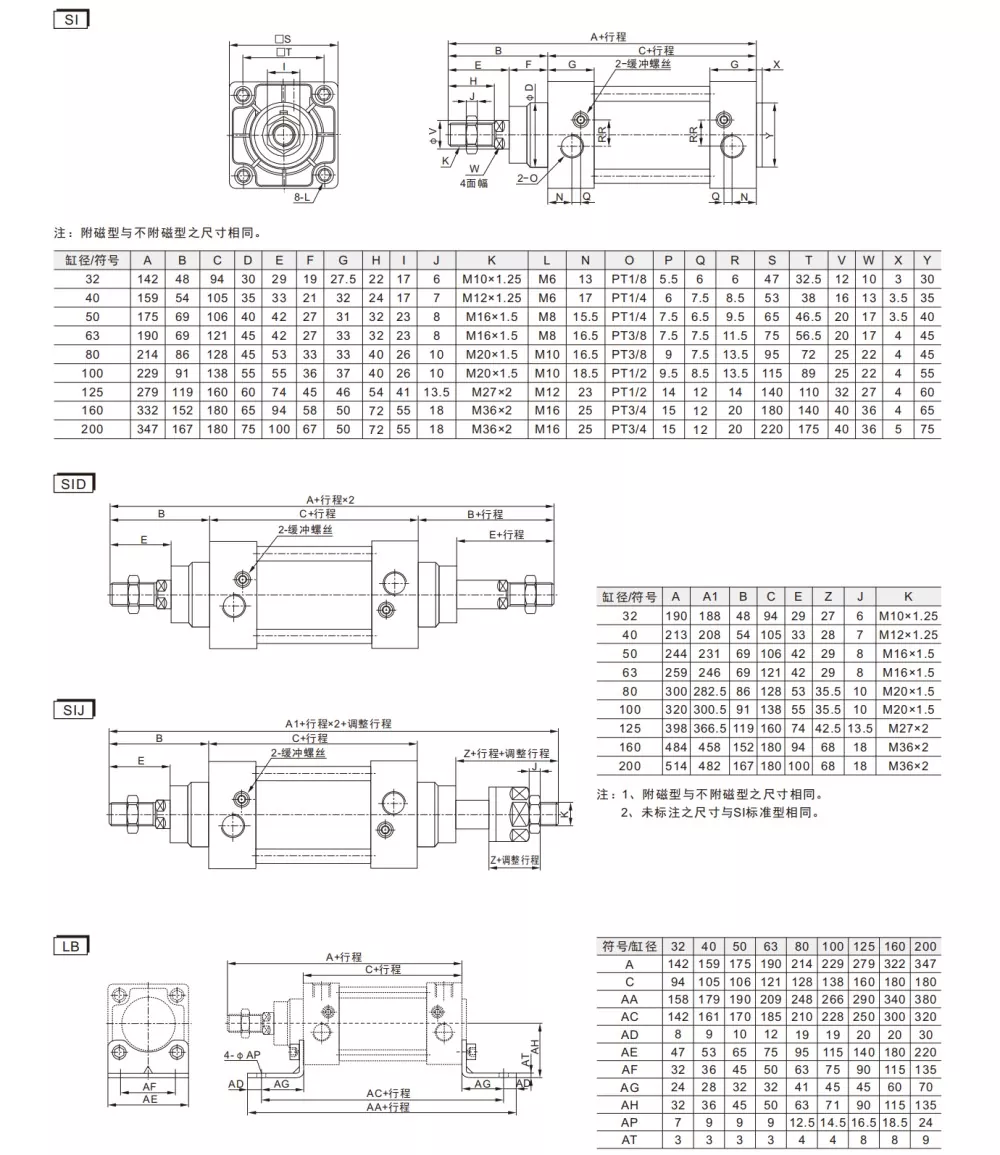

Symbol standardního pneumatického válce řady SI ISO15552:
|
Objednací kód |
|
|||||||||
|
A |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
ŘÍCI |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Model |
Velikost otvoru |
Materiál tyče |
|
mrtvice |
|
Nastavitelný zdvih |
Magnet |
Typ montáže |
Těsnicí materiál |
Typ vlákna |
|
Vyrovnávací vzdálenost (mm) |
|
Blank: středně uhlíková ocel |
|
|
|
10:10 mm |
Prázdné: bez magnetu |
|
Prázdný: TPU |
Prázdné: PT（55°） |
|
SID: typ s dvojitou tyčí |
|
A:SUS420J2 |
|
|
|
20:20 mm |
S: s magnetem |
H: Viton |
G:G（55°） |
|
|
SIJ: nastavitelný typ zdvihu |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°）) |
|
|
Velikost otvoru (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Herecký režim |
Dvojí působení |
|||||||||
|
Pracovní médium |
Vyčištěný vzduch |
|||||||||
|

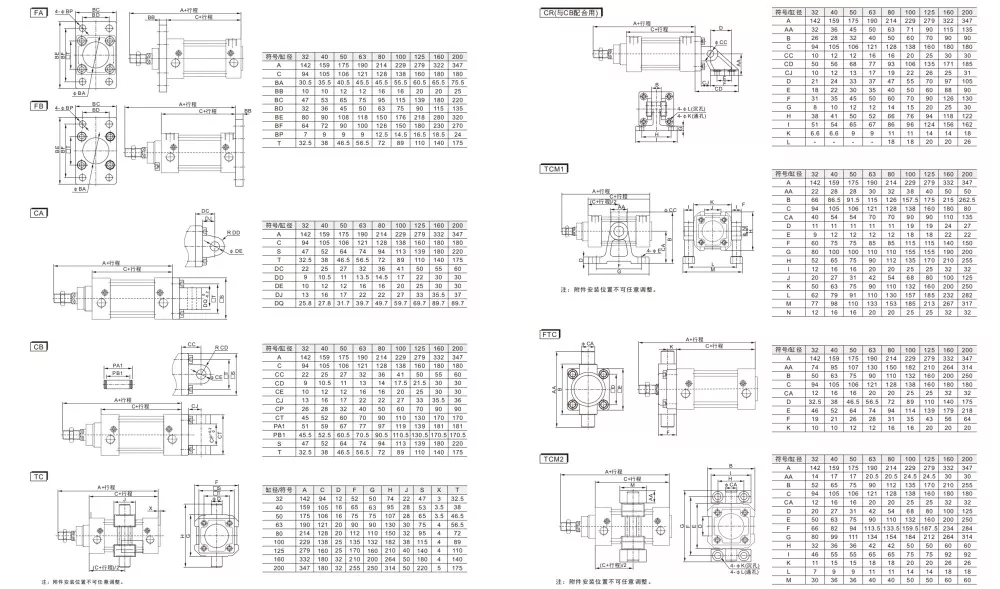

Pevná forma |
A |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
ŘÍCI |
||||||||||
|
Pracovní tlak |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Důkaz Tlak |
1,5 Mpa (215 Psi) |
|||||||||
|
Rozsah pracovních teplot |
‘-20-80 ℃ |
|||||||||
|
Použijte rozsah rychlosti |
30-800 |
30-500 |
||||||||
|
Režim vyrovnávací paměti |
Nastavitelný nárazník |
|||||||||
|
Vyrovnávací vzdálenost (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Velikost portu |
PT1/8 |
PT1/4 |
PT3/8 |
jsou |
PT3/4 |
|||||
Pneumatické válce SI vs SU: Klíčové rozdíly a srovnání specifikací
|
Model: |
jsou
|
A
|
|
Norma |
válec řady SU : JIS / AirTac |
Válec řady SI: ISO1552 (ISO6431) |
|
Aplikované země/regiony |
Většinou se používá v asijských zařízeních (zejména systémových zařízení na Tchaj-wanu a Japonsku) |
Většinou se používá v evropských a amerických zařízeních, automatizačních výrobních linkách |
|
instalační rozměr |
Kompaktní |
Větší |
|
Velikost otvoru |
32-400 |
32-200 |
|
Pevné příslušenství |
Příslušenství je kompatibilní sPneumatické řady SC |
Řada ISO6431 (DNC, SI, SAI, SE) Zvýšit interní odkazy na produkty |
|
Vnitřní strukturální rozdíly (nejsou viditelné zvenčí) |
Rozměry koncového krytu (polohy montážních otvorů, velikost hlavy válců, velikost ocasu válců) Délka závitu pístnice Struktura vnitřní drážky profilu válce Rozdíly mezi evropskými a japonskými standardními montážními otvory Pneumatický válec SU a vzduchový válec SI Nelze zaměnit a příslušenství (TC-M /CB nožní držáky,FA-příruby,TC-M, kloubové hlavice) nejsou kompatibilní |
|
Jakou značku mohou SI válce nahradit?
Válce SI mohou nahradit válce řady SI společnosti AIRTAC. Upozorňujeme však, že společnost AIRTAC ukončila výrobu řady SI. Jejich nový náhradní model se nazývá pneumatický válec řady SAI, který má stejnou funkci a stejné montážní rozměry.
Jaké jsou rozdíly mezi novou řadou SAI a starým standardním vzduchovým válcem řady SI?
Nové válce SAI mají vnější drážky pro instalaci senzoru, takže montáž senzoru je rychlá a pohodlná.
Jaký typ válce je SI?
SI je standardní vzduchový válec.
