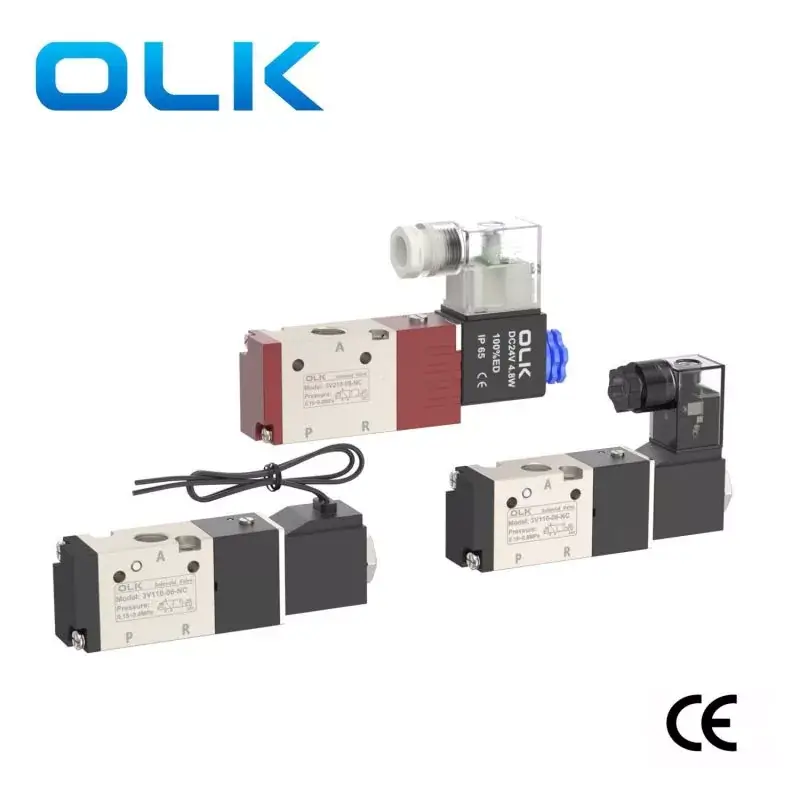

Solenoidový ventil řady 3V 3cestný

Model:3V210

Můžete si být jisti, že si koupíte 3cestný solenoidový ventil řady 3V z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Brand:
OLK
Initial State:
NO,NC
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
3/2 way

Odeslat dotaz Stáhnout PDF

Popis výrobku

Třícestný elektromagnetický ventil Ouleikai (OLK) řady 3V patří do kategorie pilotně řízených elektromagnetických směrových ventilů s rychlou odezvou a spolehlivým provozem, vhodný pro ovládání jednočinných válců. Těleso ventilu je vyrobeno z hliníkové slitiny odolné proti korozi a vysokým teplotám, takže je vhodné pro použití v různých drsných prostředích.

Lze jej sladit se scénáři průmyslové automatizace, jako je řízení a přeměna tekutin na různých automatizovaných výrobních linkách, pneumatická zařízení, lékařská zařízení atd.

SYMBOL:

Objednací kód
3V	1	10	6	ŽÁDNÝ	A
Model	Kód	Typ ventilu	velikost portu	Typ akce	Napětí	Typ Non:Din
3V:2polohový 3cestný solenoidový ventil	série 1:100	10: jednočinný solenoidový 3/2cestný ventil	M5:M5	NE: normálně zavřeno	AC 220V	L: Typ čáry
	série 2:200	20:dvoučinný solenoidový ventil 3/2cestný	06:G1/8	NE: normálně otevřeno	AC 110V
	série 3:300		08:G1/4		AC 24V
	série 4:400		10:G3/8		AC 36V
			15:G1/2		DC 12V
					DC 24V

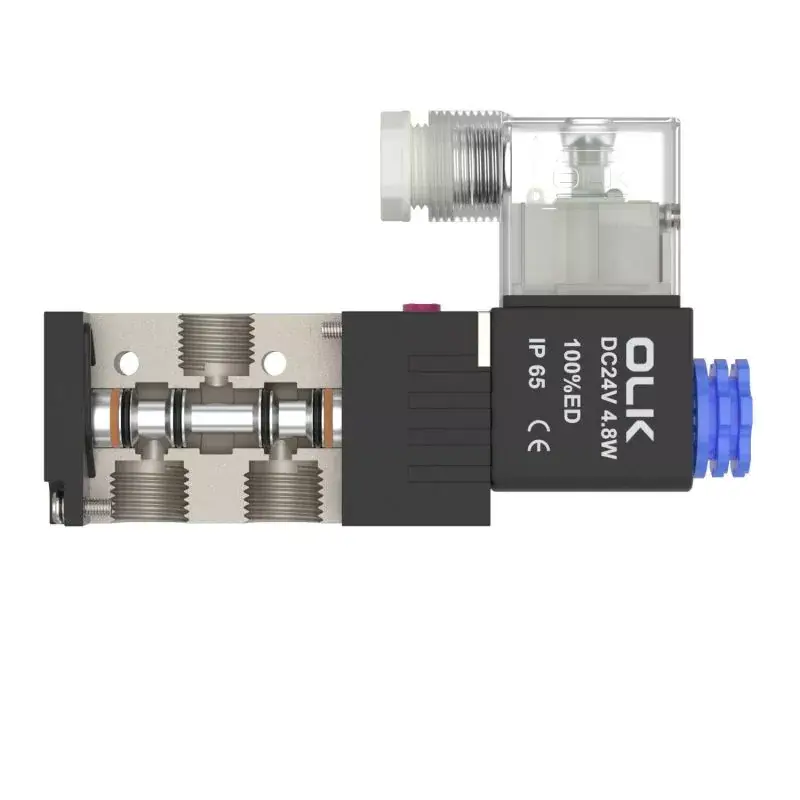

OULEIKAI pilotně ovládaný 3V elektromagnetický ventil řady 3cestný Vlastnosti produktu

1. Přímo působící konfigurace, citlivé přepínání;

2. Dostupné možnosti pro normálně uzavřené a normálně otevřené typy;

3. koaxiální uzavírací struktura, vynikající těsnění, velký průtok;

4. Není potřeba mazání olejem;

5. Vybaveno ručním zařízením pro snadnou instalaci a ladění;

6. Na výběr je několik standardních stupňů napětí.

Solenoidový ventil řady 3V 3cestný Údaje o obecných parametrech:

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Pilotní typ
počet pozic	Dvě pozice tři cesty
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0,15–0,8 (21–114)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Materiál těla	hliníková slitina
Standardní napětí	AC220V, AC110V, AC24V, DC24V, DC12V
Použijte rozsah napětí	AC:±15％DC:±10％
úroveň ochrany	IP65 (DIN40050)
stupeň tepelné odolnosti	třída B
Typ připojení	Typ zásuvky DIN, typ zásuvky
Doba buzení	0,05 sekundy nebo méně

Solenoidový ventil řady 3V 3cestný různé parametry

model	Průměr portu	Pracovní teplota °C	MAX provozní frekvence	Průtokový průřez mm² (hodnota CV)	spotřeba energie
3V110-M5	M5	-20-70	5krát za sekundu	5,5 (0,31)	AC: 3VA DC: 3W
3V120-M5	M5	-20-70	5krát za sekundu	5,5 (0,31)	AC: 3VA DC: 3W

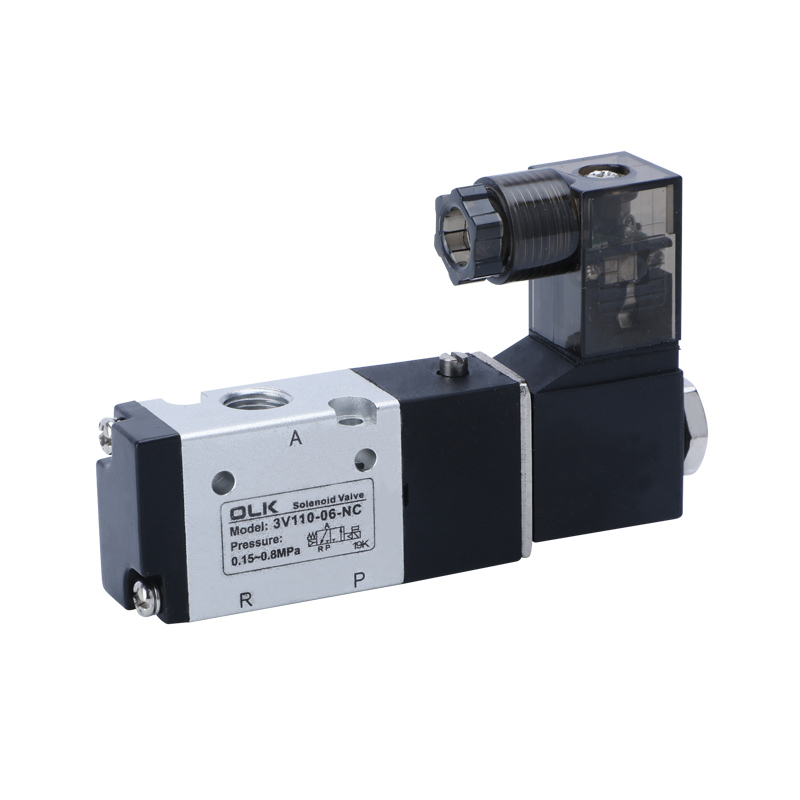

3V110-06	G1/8	-20-70	5krát za sekundu	12,0 (0,67)	AC: 3VA DC: 3W

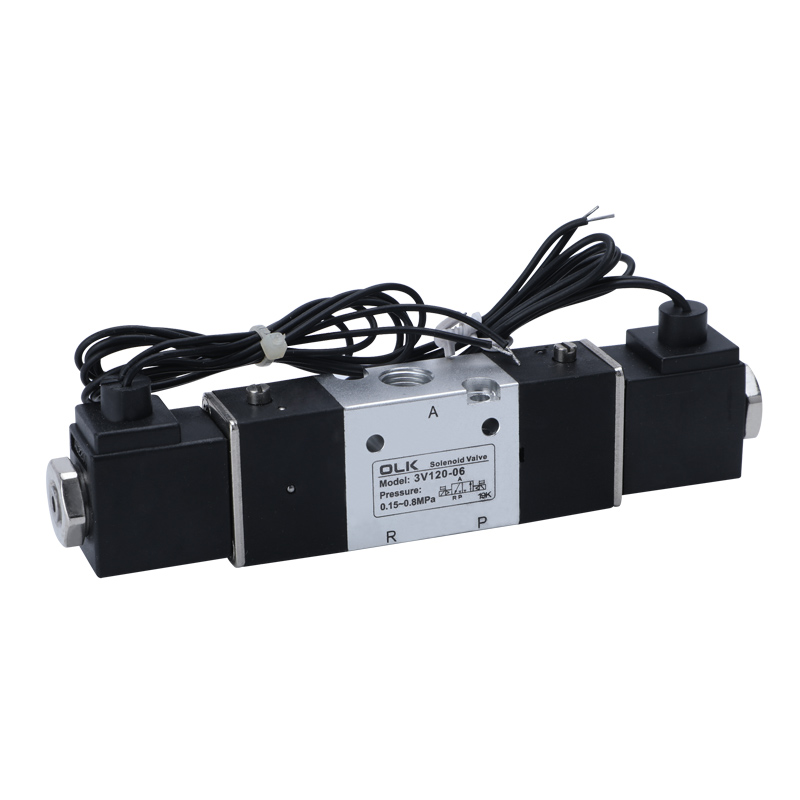

3V120-06	G1/8	-20-70	5krát za sekundu	12,0 (0,67)	AC: 3VA DC: 3W
3V210-06	Příjem=výstup=G1/8	-20-70	5krát za sekundu	14,0 (0,78)	AC: 6VA DC: 4,8W
3V220-06	Příjem=výstup=G1/8	-20-70	5krát za sekundu	14,0 (0,78)	AC: 6VA DC: 4,8W
3V210-08	Příjem=výstup=G1/4	-20-70	5krát za sekundu	16,0 (0,89)	AC: 6VA DC: 4,8W
3V220-08	Příjem=výstup=G1/4	-20-70	5krát za sekundu	16,0 (0,89)	AC: 6VA DC: 4,8W
3V310-08	Příjem=výstup=G1/4	-20-70	5krát za sekundu	25,0 (1,39)	AC: 6VA DC: 4,8W
3V320-08	Příjem=výstup=G1/4	-20-70	5krát za sekundu	25,0 (1,39)	AC: 6VA DC: 4,8W
3V310-10	Příjem=výstup=G3/8	-20-70	5krát za sekundu	30,0 (1,67)	AC: 6VA DC: 4,8W
3V320-10	Příjem=výstup=G3/8	-20-70	5krát za sekundu	30,0 (1,67)	AC: 6VA DC: 4,8W
3V410-15	Příjem=výstup=G1/2	-5-60	3krát za sekundu	50,0 (2,79)	AC: 6VA DC: 4,8W
3V420-15	Příjem=výstup=G1/2	-5-60	3krát za sekundu	50,0 (2,79)	AC: 6VA DC: 4,8W
