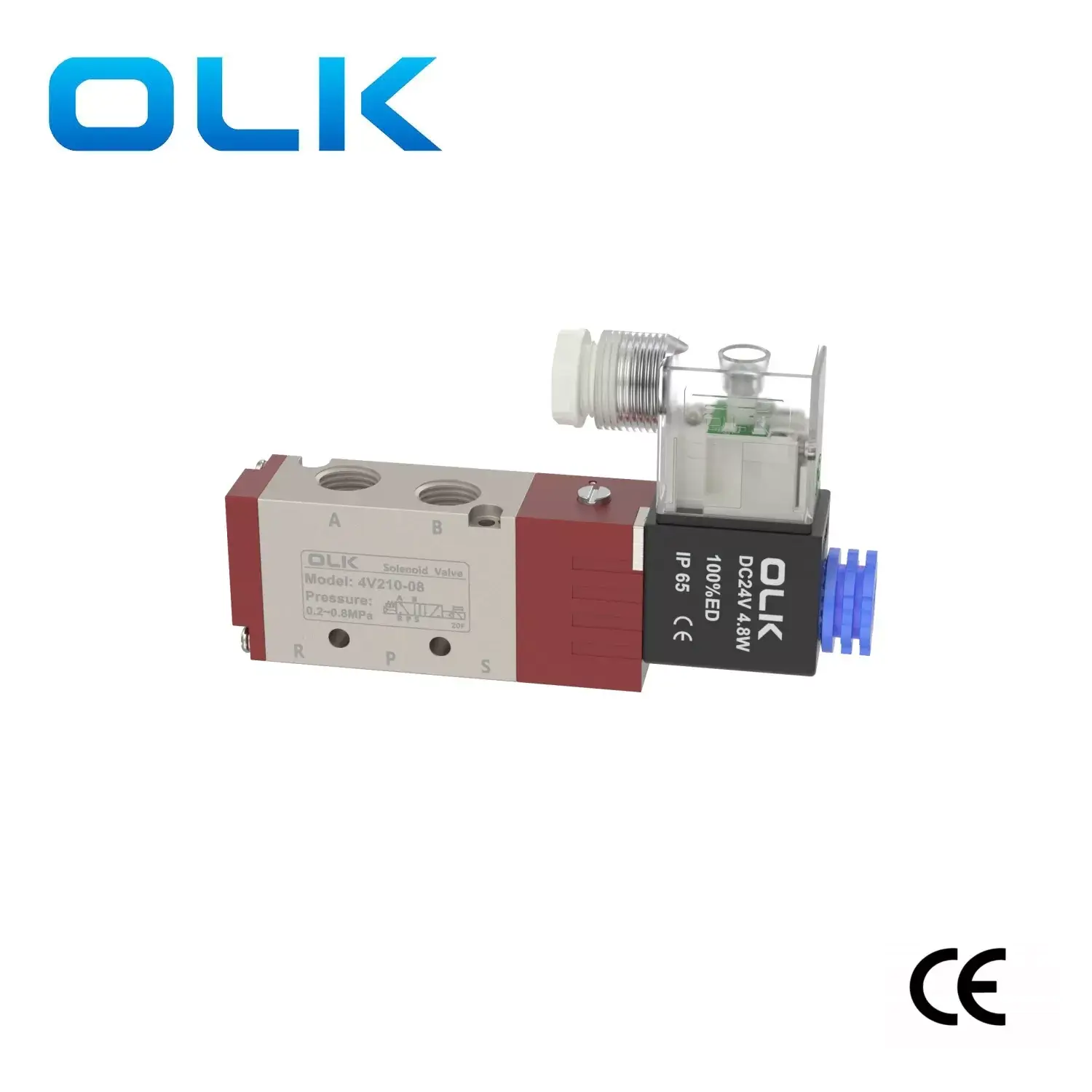

Solenoidový ventil řady 4V 5cestný

Model:4V210-08

OLK je jedním z nejznámějších výrobců a dodavatelů pneumatických solenoidových ventilů v Číně. Naše továrna se specializuje na výrobu 5cestných solenoidových ventilů řady 4V. Vítejte u nákupu 4V pilotně ovládaného 5cestného solenoidového ventilu od OLK. Každá žádost od zákazníků je zodpovězena do 24 hodin.

Brand:
OLK
Function:
5/2 way,5/3 way
Working-Pressure:
0.15-0.8Mpa
Voltage:
220VAC/110VAC/24VAC/24VDC/12VDC
Protection class:
IP65
Action:
Internal Pilot Operated

Odeslat dotaz Stáhnout PDF

Popis výrobku

Solenoidový ventil řady 4V 5cestný solenoidový ventil je kapalinový směrový ventil vhodný pro vzduch jako pracovní médium.

Těleso 5cestného solenoidového ventilu řady 4V je vyrobeno z hliníkové slitiny a obsahuje vysoce kvalitní materiály, jako jsou prachotěsné pilotní hlavy třídy A, těsnicí komponenty Mitsubishi a nemrznoucí mazací olej. Dokáže si zachovat svou funkčnost v náročných pracovních prostředích. Tento ventil prošel přísným testováním shody EMC a LVD a získal certifikaci CE, splňující nejvyšší standardy bezpečnosti a kvality.

Produkt přijímá barvy přizpůsobeného vzhledu, což uživatelům umožňuje rychle identifikovat produkt ve složitých integrovaných systémových prostředích.

Standardní rozhraní pro solenoidové ventily řady 4V jsou M5, G1/8, G1/4, G3/8, G1/2, dostupné v integrovaných sadách pro snadnou instalaci. Existuje několik možností pro provozní napětí, v závislosti na konkrétním scénáři aplikace, abyste zvolili vhodný výkon napětí.

SYMBOL:

4V	2	10	08	AC 110V	EX-P
MODEL	KÓD	TYP VENTILU	VELIKOST PORTU	NAPĚTÍ	Způsob zapojení
4V:2polohový 5cestný /2polohový 5cestný solenoidový ventil	série 1:100	10: Jednocestný elektromagnetický ventil 5/2	M5: M5X0,8	A: AC22C	Blank: VAŠE
	série 2:200	20:dvojitý solenoidový ventil 5/2cestný	06:G1/8	B: DC24V	Já: Linka
	série 3:300	30C: dvojitý solenoid 5/3 s uzavřeným středem	08:G1/4	C: AC110V
	4:400 sérií	30E: dvojitý solenoid 5/3 střed výfuku	10:G3/8	E: AC24V
		30P: dvojitý solenoid 5/3 tlakový střed	15:G1/2	F: DC12V

OULEIKAI 4v solenoidový ventil 5cestný CERTIFIKÁT CE Charakteristika produktu

Vlastnosti produktu:

1. Pilotní režim: k dispozici externí a interní možnosti;

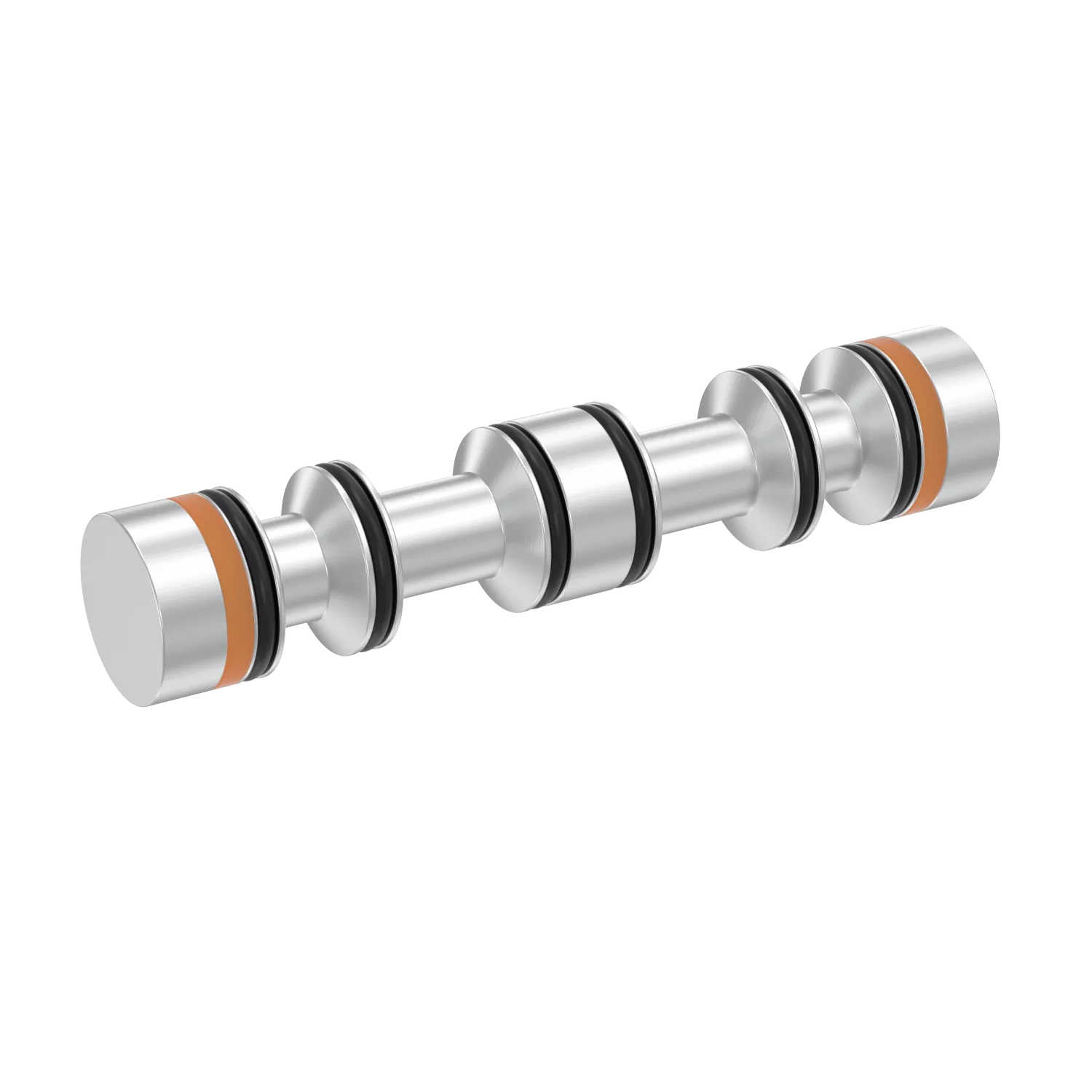

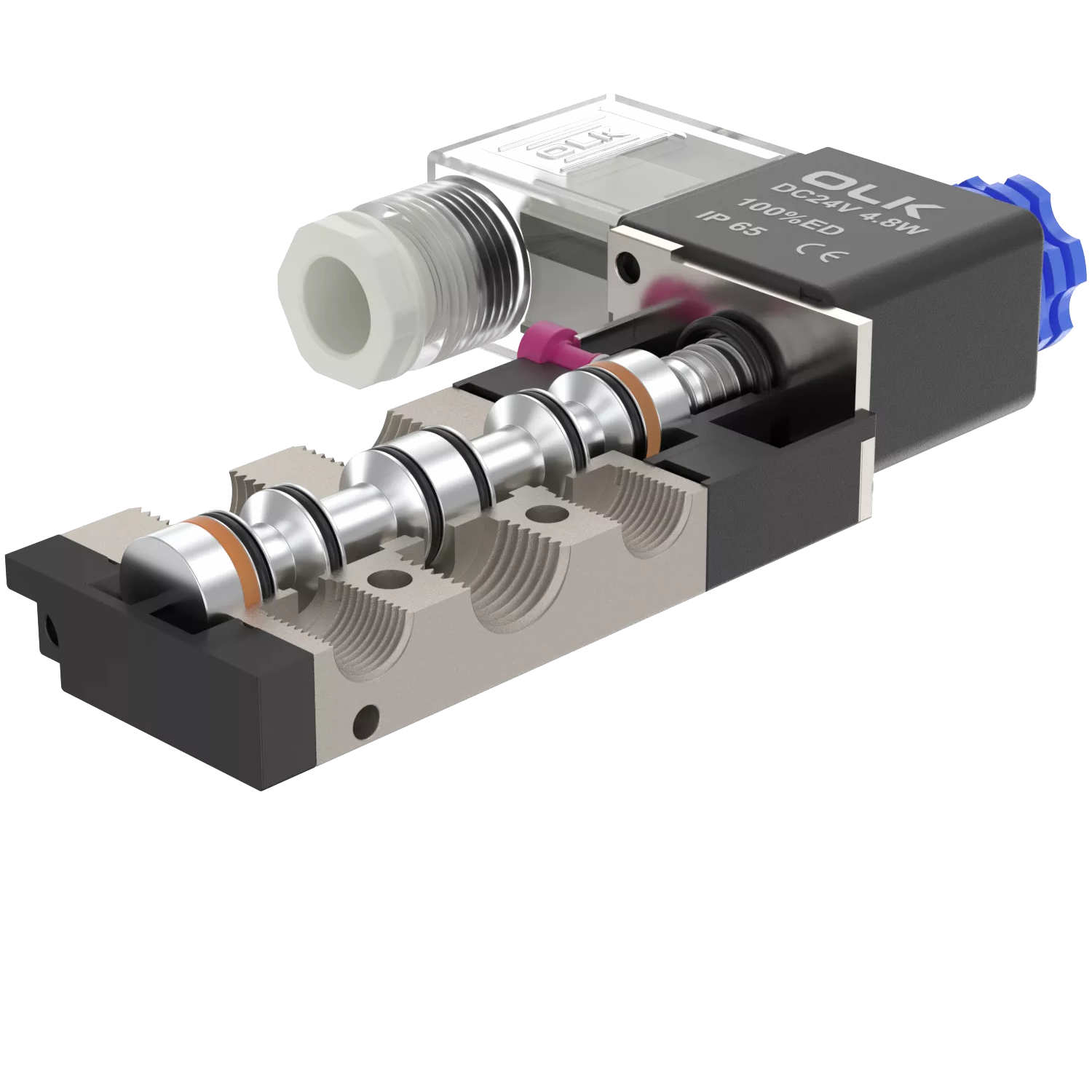

2.. Struktura pístového typu, vynikající těsnění, citlivá odezva；

OULEIKAI 4v solenoidový ventil 5cestný CERTIFIKÁT CE Charakteristika produktu

4. Dvouhlavé dvoupolohové solenoidové ventily mají paměťovou funkci;

5. Vnitřní otvory zpracované speciálními technikami, nízký třecí odpor, nízký startovací tlak, dlouhá životnost;

6.není potřeba mazání olejem;

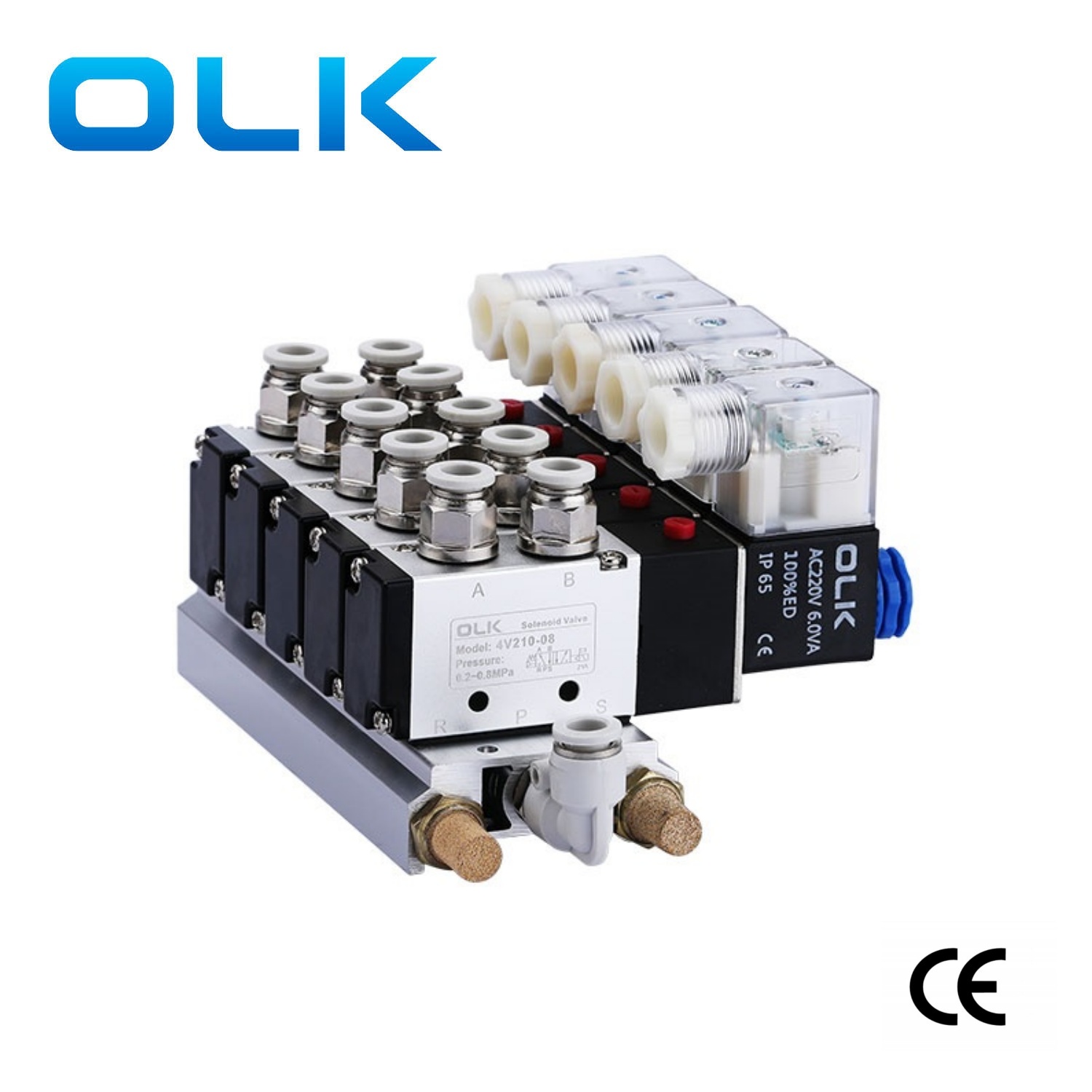

7. Lze integrovat se sestavou ventilů základní desky, což šetří instalační prostor;

8. Vybaveno ručním zařízením pro snadnou instalaci a ladění;

9. Na výběr je několik standardních úrovní napětí.

4V solenoidový ventil 5cestný CERTIFIKÁT CE Všeobecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Pilotní typ
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0,15–0,8 (21–114)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-20-70
Materiál těla	hliníková slitina
Standardní napětí	AC220V, AC110V, AC24V, DC24V, DC12V
Použijte rozsah napětí	AC:±15％DC:±10％
spotřeba energie	AC: 3VA DC: 3W
úroveň ochrany	IP65 (DIN40050)
stupeň tepelné odolnosti	třída B
Typ připojení	Typ zásuvky DIN, typ zásuvky
Doba buzení	5krát za sekundu

4V solenoidový ventil 5cestný CERTIFIKÁT CE různé parametry

model	Průměr portu	počet pozic	nejvyšší pracovní frekvence	Efektivní plocha průřezu mm² (hodnota CV)
4V110-M5	Příjem=výstup=M5	2 pozice 5 cesta	5krát za sekundu	5,5 (0,31)
4V120-M5	Příjem=výstup=M5	2 pozice 5 cesta	5krát za sekundu	5,5 (0,31)
4V130C-M5	Příjem=výstup=M5	Tři pozice pět způsobem	3krát za sekundu	5,0 (0,28)
4V130E-M5	Příjem=výstup=M5	Tři pozice pět způsobem	3krát za sekundu	5,0 (0,28)
4V130P-M5	Příjem=výstup=M5	Tři pozice pět způsobem	3krát za sekundu	5,0 (0,28)
4V110-06	Příjem=výstup=G1/8	2 pozice 5 cesta	5krát za sekundu	12,0 (0,67)
4V120-06	Příjem=výstup=G1/8	2 pozice 5 cesta	5krát za sekundu	12,0 (0,67)
4V130C-06	Příjem=výstup=G1/8	Tři pozice pět způsobem	3krát za sekundu	9,0 (0,50)
4V130E-06	Příjem=výstup=G1/8	Tři pozice pět způsobem	3krát za sekundu	9,0 (0,50)
4V130P-06	Příjem=výstup=G1/8	Tři pozice pět způsobem	3krát za sekundu	9,0 (0,50)
4v210-06	Příjem=výstup=G1/8	2 pozice 5 cesta	5krát za sekundu	14,0 (0,78)
4v220-06	Příjem=výstup=G1/8	2 pozice 5 cesta	5krát za sekundu	14,0 (0,78)
4v230C-06	Příjem=výstup=G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4v230E-06	Příjem=výstup=G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4v230P-06	Příjem=výstup=G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4v210-08	Vstup=Výstup=G1/4 Výfuk=G1/8	2 pozice 5 cesta	5krát za sekundu	16,0 (0,89)
4v220-08	Vstup=Výstup=G1/4 Výfuk=G1/8	2 pozice 5 cesta	5krát za sekundu	16,0 (0,89)
4v230C-08	Vstup=Výstup=G1/4 Výfuk=G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4v230E-08	Vstup=Výstup=G1/4 Výfuk=G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4v230P-08	Vstup=Výstup=G1/4 Výfuk=G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4V310-08	Příjem=výstup=G1/4	2 pozice 5 cesta	4/sec	25,0 (1,40)
4V320-08	Příjem=výstup=G1/4	2 pozice 5 cesta	4/sec	25,0 (1,40)
4V330C-08	Vstup=Výstup=G3/8 Výfuk=G1/4	Tři pozice pět způsobem	3krát za sekundu	25,0 (1,40)
4V330E-08	Vstup=Výstup=G3/8 Výfuk=G1/4	Tři pozice pět způsobem	3krát za sekundu	25,0 (1,40)
4V330P-08	Vstup=Výstup=G3/8 Výfuk=G1/4	Tři pozice pět způsobem	3krát za sekundu	25,0 (1,40)
4V310-10	Příjem=výstup=G1/4	2 pozice 5 cesta	4/sec	30 (1,68)
4V320-10	Příjem=výstup=G1/4	2 pozice 5 cesta	4/sec	30 (1,68)
4V330C-10	Vstup=Výstup=G3/8 Výfuk=G1/4	Tři pozice pět způsobem	3krát za sekundu	25,0 (1,40)
4V330E-10	Vstup=Výstup=G3/8 Výfuk=G1/4	Tři pozice pět způsobem	3krát za sekundu	25,0 (1,40)
4V330P-10	Vstup=Výstup=G3/8 Výfuk=G1/4	Tři pozice pět způsobem	3krát za sekundu	25,0 (1,40)
4V410-15	SL клапани за контрол на потока: Пълно ръководство за структура, функция и приложения - Новини - Zhejiang Ouleikai Pneumatic Co., ltd	2 pozice 5 cesta	3krát za sekundu	50,0 (2,79)
4V420-15	SL клапани за контрол на потока: Пълно ръководство за структура, функция и приложения - Новини - Zhejiang Ouleikai Pneumatic Co., ltd	2 pozice 5 cesta	3krát za sekundu	50,0 (2,79)
4V430C-15	SL клапани за контрол на потока: Пълно ръководство за структура, функция и приложения - Новини - Zhejiang Ouleikai Pneumatic Co., ltd	Tři pozice pět způsobem	3krát za sekundu	30 (1,68)
4V430E-15	SL клапани за контрол на потока: Пълно ръководство за структура, функция и приложения - Новини - Zhejiang Ouleikai Pneumatic Co., ltd	Tři pozice pět způsobem	3krát za sekundu	30 (1,68)
4V430P-15	SL клапани за контрол на потока: Пълно ръководство за структура, функция и приложения - Новини - Zhejiang Ouleikai Pneumatic Co., ltd	Tři pozice pět způsobem	3krát za sekundu	30 (1,68)

Nejčastější dotazy:

1. Jak rychlá je frekvence 5cestného solenoidového ventilu řady 4V?

Maximální frekvence akce 5krát za sekundu.

2. Může být 5cestný solenoidový ventil řady 4V zapnutý po dlouhou dobu?

ANO, naše cívka je 100% ED.

3. Jak zlepšit životnost 4V solenoidových ventilů?

Doporučený odlučovač oleje a vody pro filtrování vlhkosti a nečistot ve vzduchu

4V solenoidový ventil 5cestný CERTIFIKÁT CE různé parametry

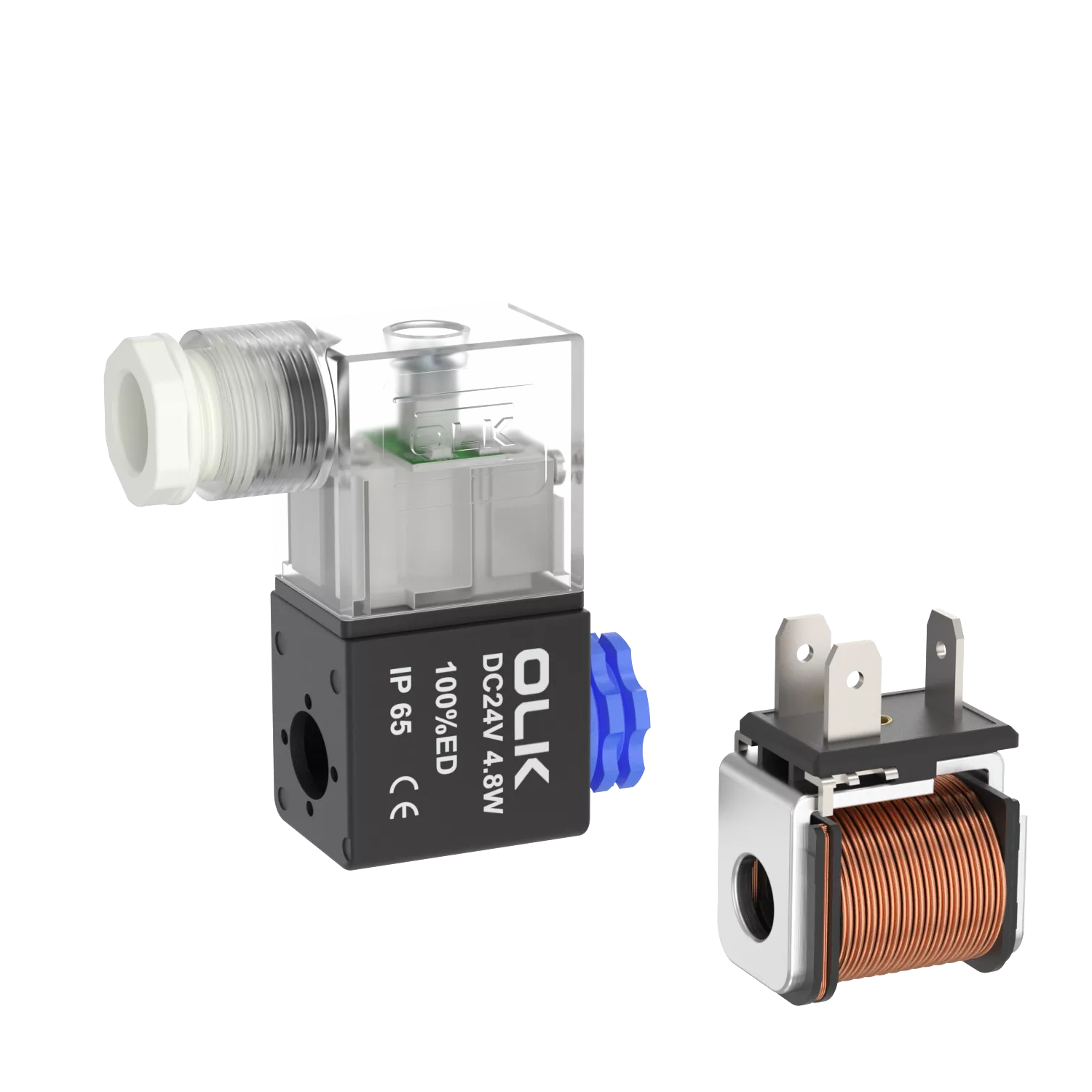

Nestane se to, protože cívku lze upravit odšroubováním matice cívky

5. Rozdíl mezi napětím AC a DC?

DC je stejnosměrný proud, AC je střídavý proud. Obecně je elektřina pro domácnost AC220V

Související příslušenství pro solenoidové ventily řady 4V200: Fitinky a rozdělovače

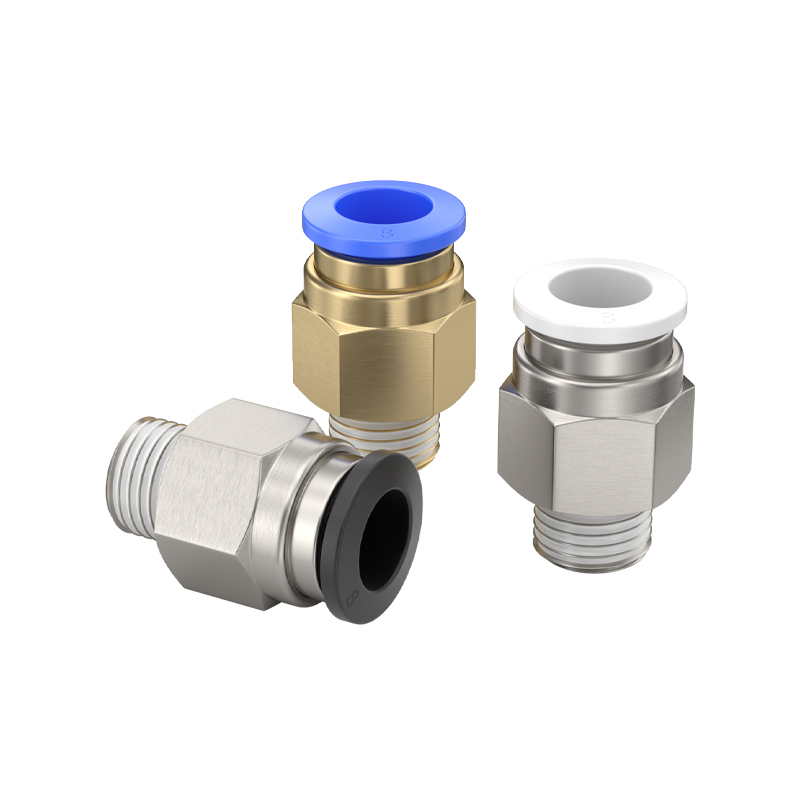

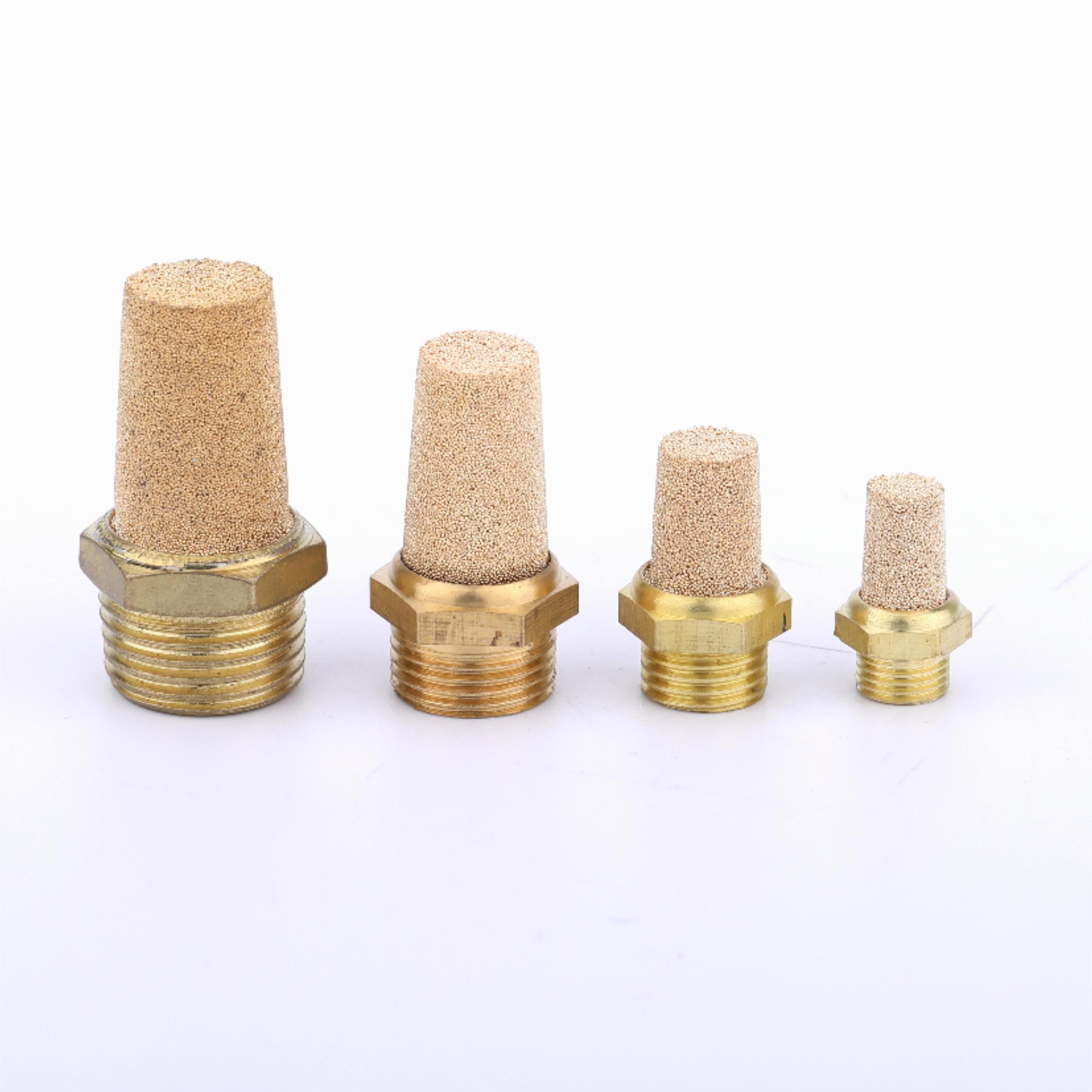

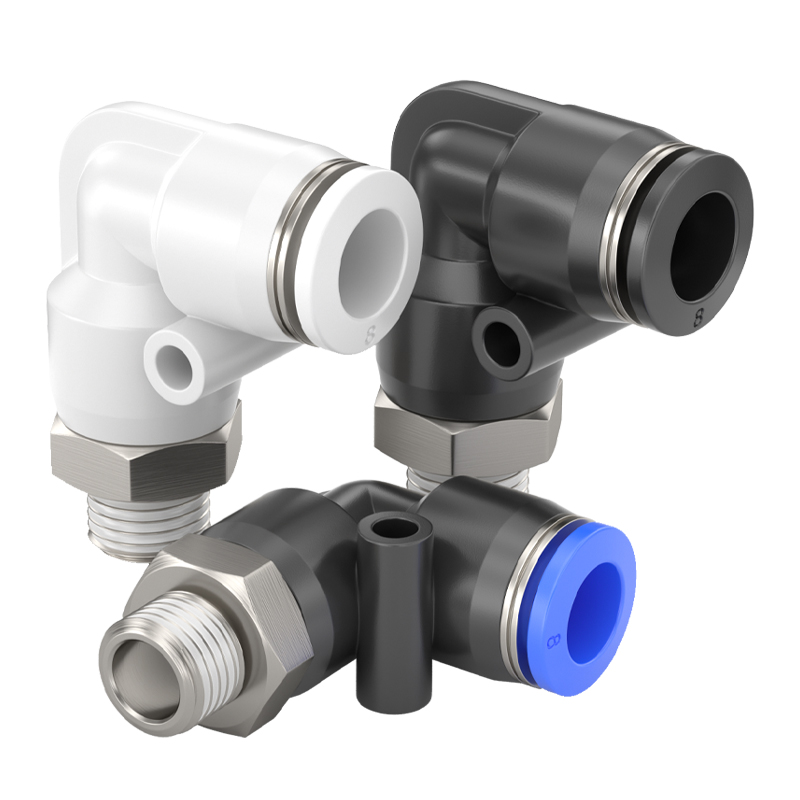

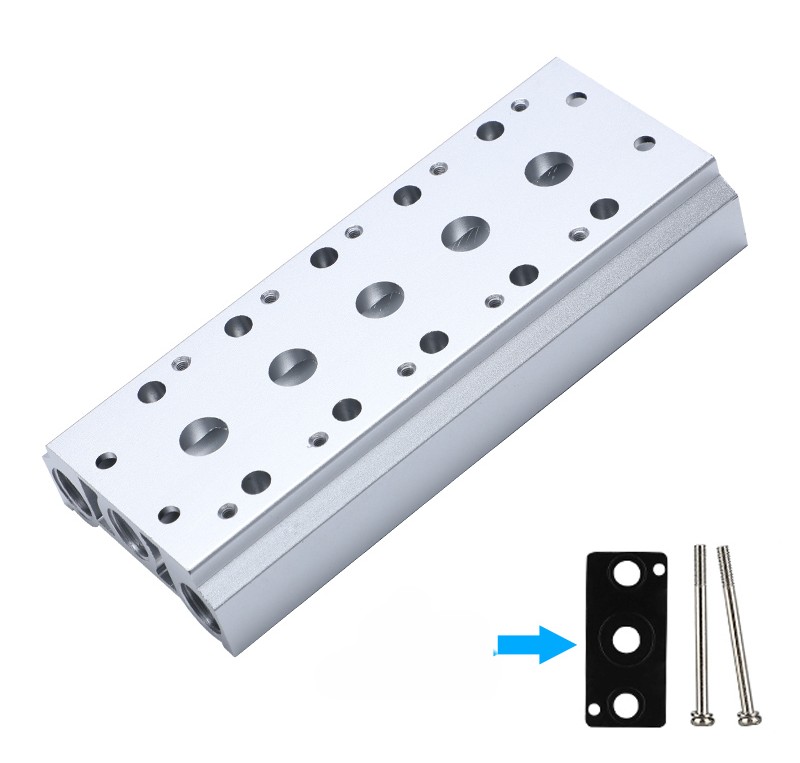

	PC montáž	PL kování	Rozdělovač řady 4V200	tlumič věžového typu
