Solenoidový ventil řady VP 3cestný

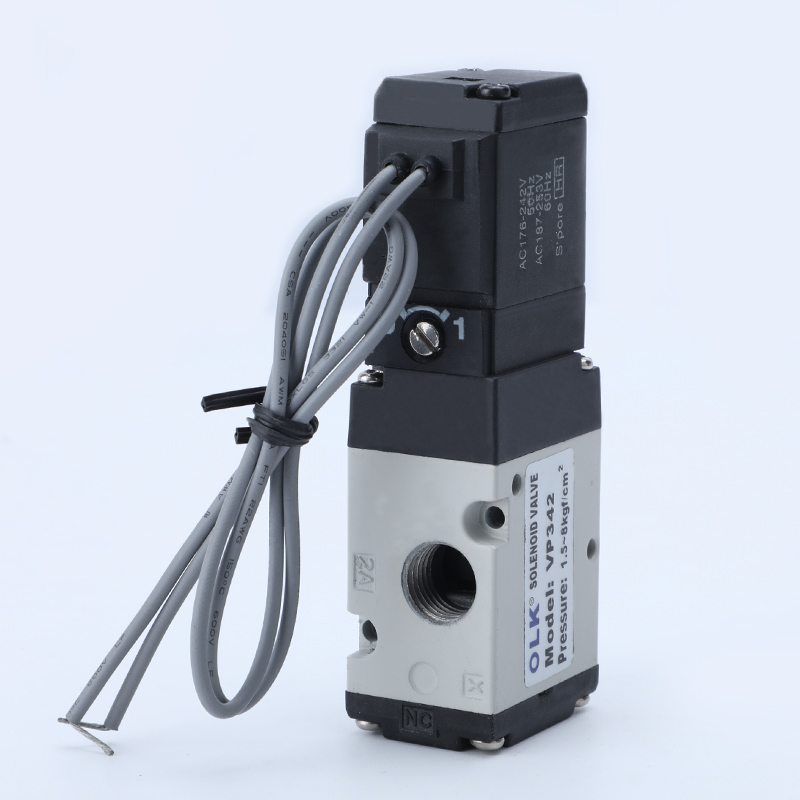

Model:VP342

OLK je jedním z profesionálních výrobců a dodavatelů třícestných elektromagnetických ventilů řady VP v Číně. Naše výrobky jsou certifikovány CE a mají na skladě továrnu, vítejte na velkoobchodní prodej elektromagnetických ventilů řady VP 3 od nás.

Odeslat dotaz Stáhnout PDF

Popis výrobku

Třícestný elektromagnetický ventil řady Ouleikai (OLK) VP je k dispozici ve dvou typech ovládání: interní pilot a externí pilot. Funkce normálně otevřené a normálně zavřené lze přepínat změnou směru instalace spodního krytu. Řada VP nabízí na výběr několik standardních napětí.

Poznámka! Nepoužívejte napětí nad stanovený rozsah, abyste předešli bezpečnostním rizikům. Pokud je u ventilu zjištěno abnormální kouření, netěsnost nebo jiné anomálie, okamžitě přestaňte používat, odpojte napájení a kontaktujte prodejní personál společnosti OLK, abyste projednali poprodejní servis.

SYMBOL:

Objednací kód
VP	3	4	2		1	G	B			A
SÉRIE VP	SÉRIE 3:3	Herecký typ		NC (κανονικά κλειστή): η βαλβίδα είναι κλειστή όταν δεν υπάρχει αέρας και μπορεί να ανοίξει μόνο αφού οδηγηθεί από πίεση σήματος/αέρα.	Napětí	Způsob zapojení	Uzamčení nástroje pro ladění	VELIKOST PORTU
	SÉRIE 5:5	NC/NO		Prázdné: interní pilot	A: AC220V	G:LINE		02:PT1/4	Prázdné: PT	A:NC

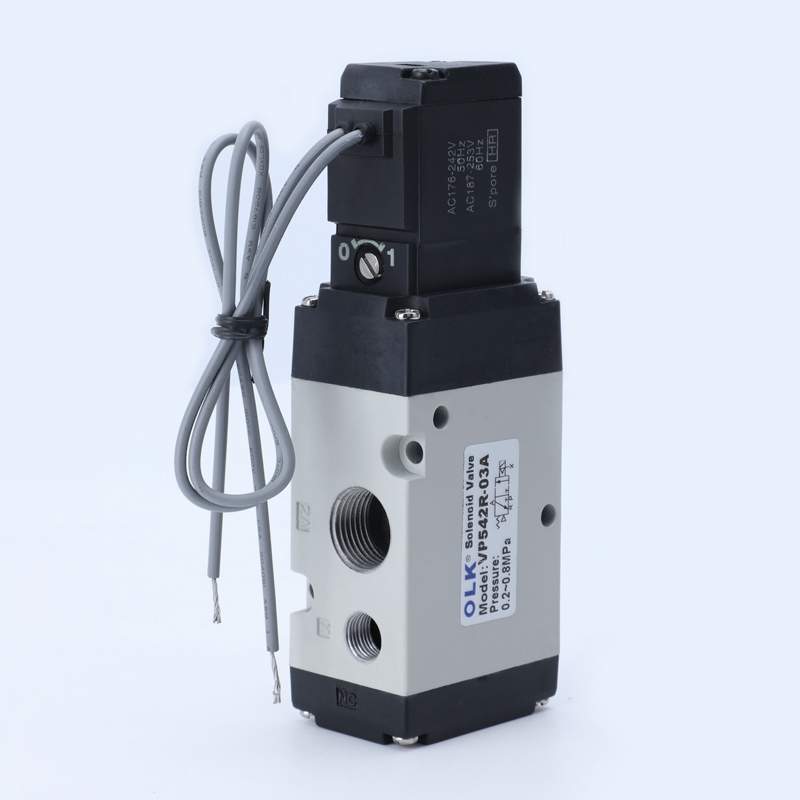

				R: externí pilot	B: DC24V	E: OD		03:PT3/8	T:NPT	B: NE
					C: AC110V				G:G
					E: AC24V
					F: DC12V

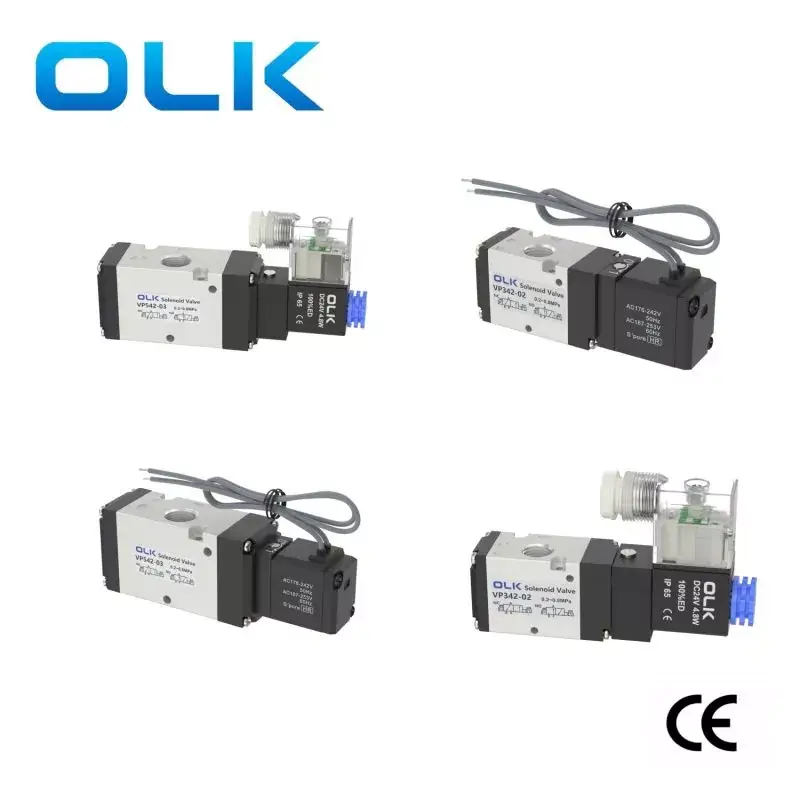

Elektromagnetický ventil OULEIKAI VP 3cestný CERTIFIKÁT CE Charakteristika produktu

Vlastnosti produktu:

1. Pilotní režim: K dispozici jsou externí nebo interní možnosti.

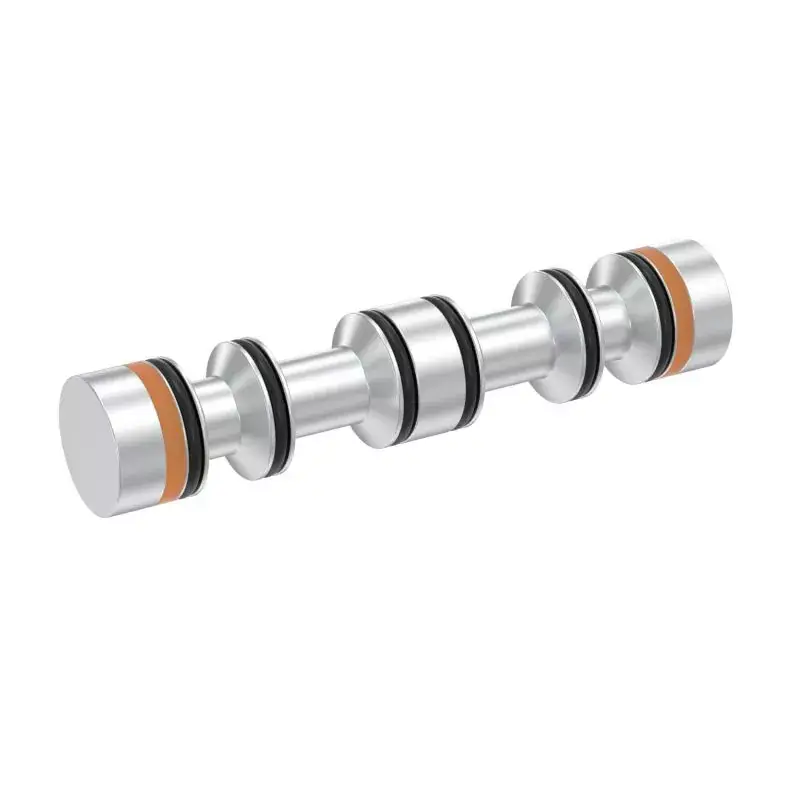

2. Konstrukce kulového ventilu, která se může pochlubit vynikajícím těsněním, citlivou reakcí a vysokým průtokem.

3. Provoz bez mazání.

4. Integrovatelné se sestavami ventilů namontovaných na základně, což šetří instalační prostor.

5. Vybaveno ručním zařízením pro pohodlnou instalaci a ladění.

6. Na výběr jsou různé standardní jmenovité hodnoty napětí.

Solenoidové ventily řady VP 3cestný CERTIFIKÁT CE Všeobecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Pilotní typ
počet pozic	Dvě pozice tři cesty
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0,2 až 0,8
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-10～50°C (nezmrazeno)
MAX provozní frekvence	5krát za sekundu
Materiál těla	hliníková slitina
Standardní napětí	AC220V, AC110V, AC24V, DC24V, DC12V
Použijte rozsah napětí	AC:±15％DC:±10％
spotřeba energie	AC: start 6VA, udržujte 3VA, DC: 2,5W
úroveň ochrany	IP65 (DIN40050)
stupeň tepelné odolnosti	třída B

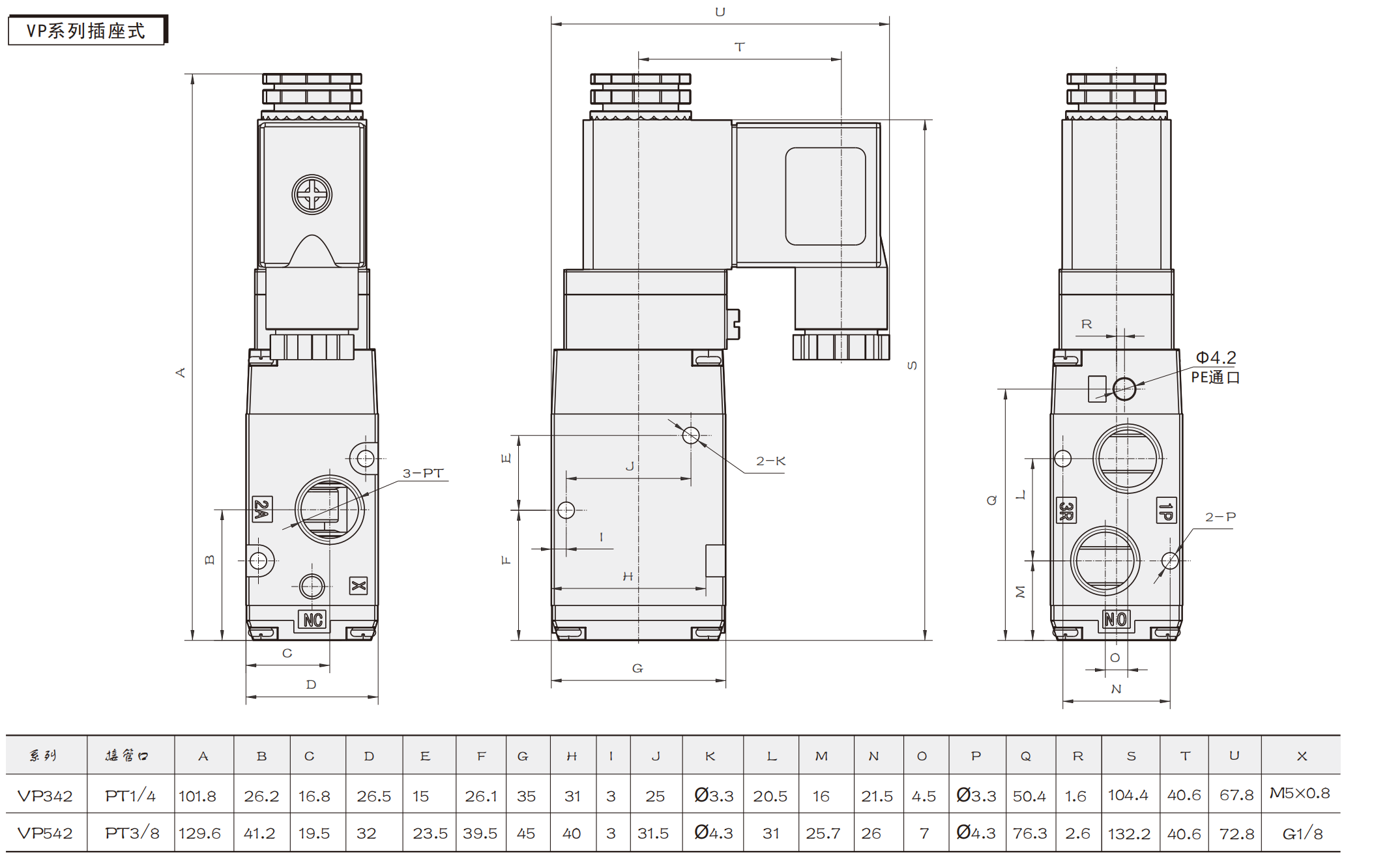

Typ připojení	Typ zásuvky DIN, typ zásuvky
Doba buzení	0,05 sekundy nebo méně
