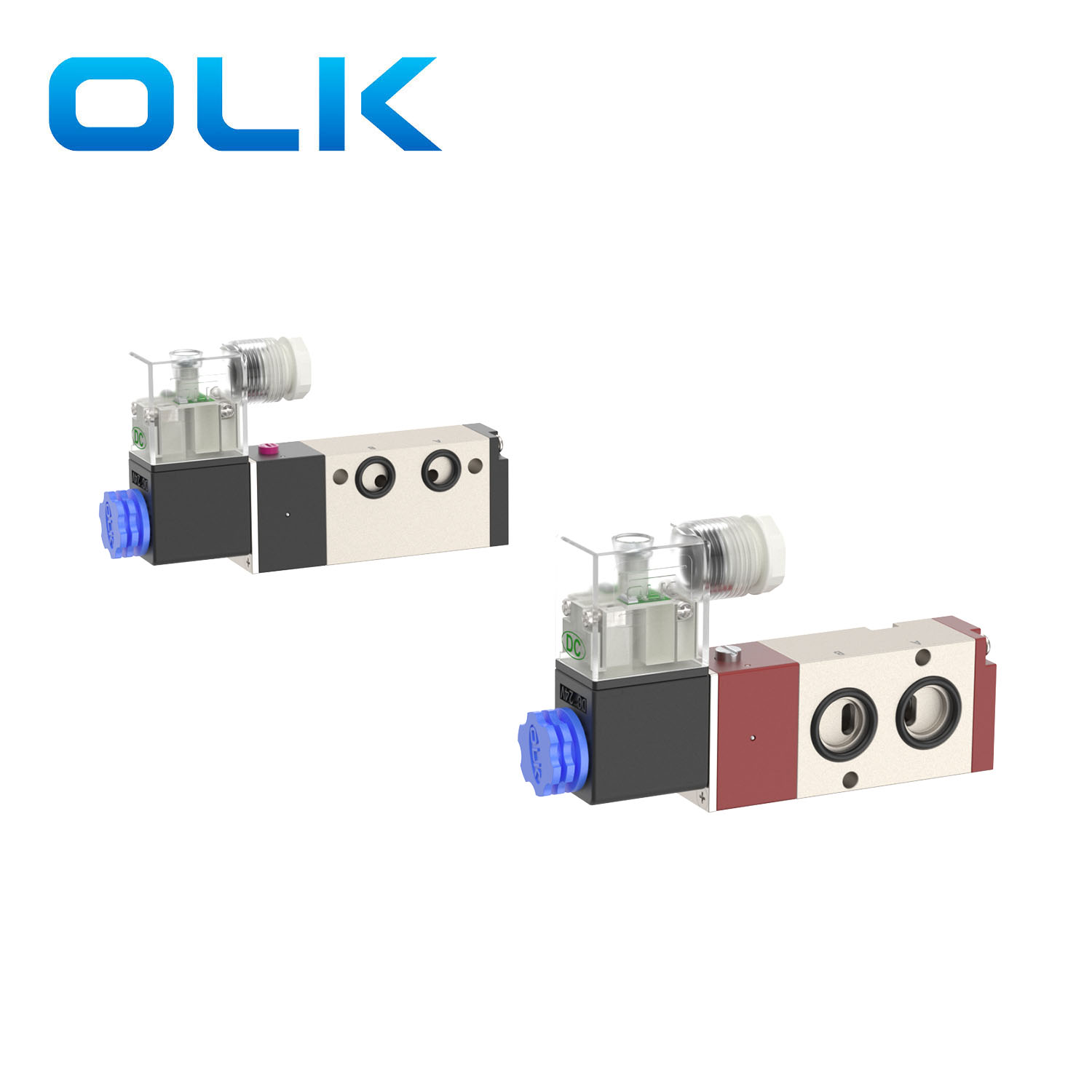

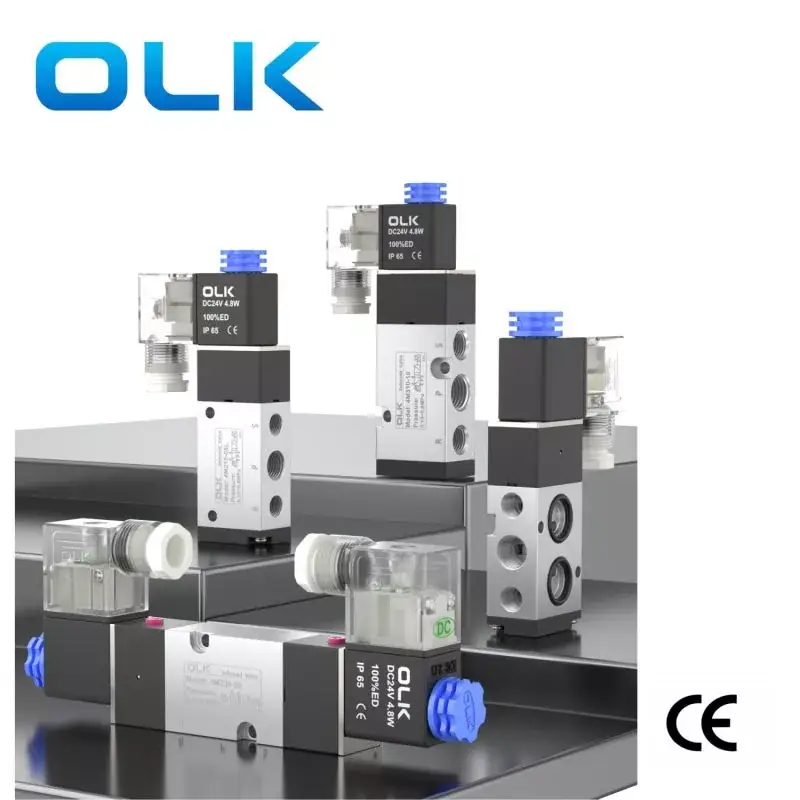

4M Series Solenoid Valve 5 Way

Model:4M210-08

OLK je jedním ze slavných čínských výrobců a dodavatelů ventilu s pneumatickými solenoidy. Naše továrna se specializuje na výrobu 4m Namur Valve 5 Way. Vítejte na nákupu solenoidového ventilu série 4M 5 Way od OLK. Každá žádost od zákazníků je odpovědná do 24 hodin.

Odeslat dotaz Stáhnout PDF

Popis výrobku

Ouleikai (OLK) 4M řada dvoupozičních pěticestných solenoidových směrových ventilů s přímým prodejem využívá pilotně ovládané ovládání, představující rychlou rychlost odezvy a spolehlivou provoz, vhodnou pro kontrolu dvojitě působících válců. Cívka přichází s logem ED, což umožňuje nepřetržité energizaci po delší dobu. Dvoupolohový solenoidový ventil s dvojitým hlavou má funkci paměti. Zahušťované tělo ventilu podléhá tvrdé oxidaci, aby se zvýšila tvrdost povrchu. Před použitím zkontrolujte ventil a potrubí, abyste se ujistili, že jsou neporušené a bez úniku, aby nedošlo k ovlivnění normálního provozu ventilu.

Směrový ventil solenoidu 4M namur je variantou solenoidového ventilu 4V, se stejným funkčním principem jako 4V. Na základě různých požadavků na instalaci solenoidový ventil řady 4M upravil rozměry rozhraní a montážní díry. Pneumatická společnost Ouleikai (OLK) nabízí řadu specifikací a modelů pro uspokojení různých potřeb zákazníků a poskytuje přizpůsobitelné služby.

Ouleikai s rychlou rychlostí odezvy 4m Namur Valve 5 Way CE Certificate Product Charakteristiky

Funkce produktu:

1. Interně pilotně provozovaná struktura.

2. Struktura pístového typu, může se pochlubit vynikajícím těsněním a citlivou reakcí.

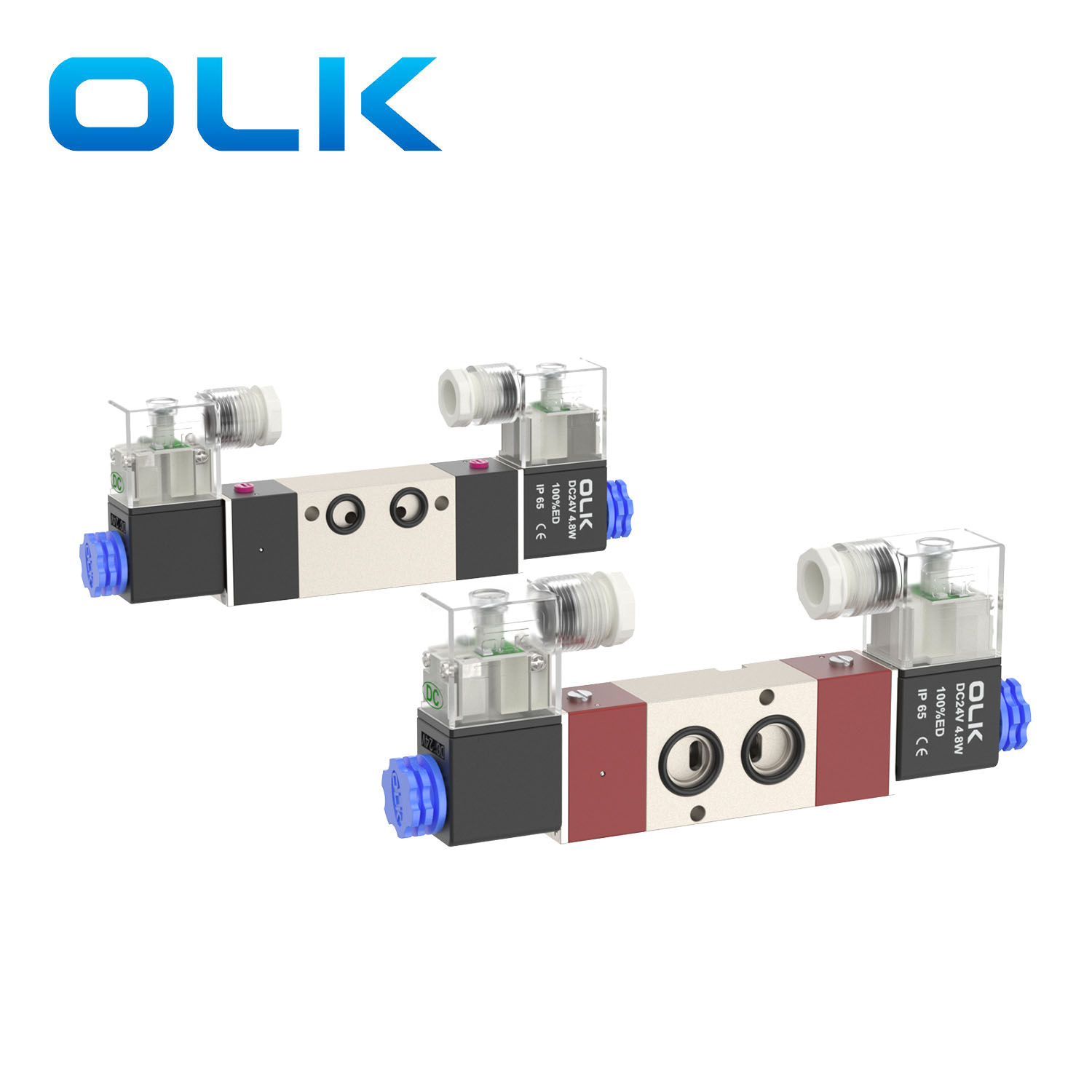

3. Solenoidový ventil s dvojitou hlavou 2-polož s funkcí paměti.

4. Vnitřní otvory zpracované speciálními technikami, což má za následek minimální odolnost proti třechu, nízkým tlaku vzduchu a prodlouženou životnost.

5. Není třeba mazání.

6. Montáž boční desky, což umožňuje přímé spojení s ovladačem ventilu.

7. Vybaven ručním zařízením pro pohodlnou instalaci a ladění.

8. napětí AC220V; AC110; AC24V, DC24V; DC12V pro výběr.

Symbol ventilu namuru 4 m:

4M VAMUR VALVE 5 Way CE Certifikát Obecné parametry

pracovní médium	Vzduch (filtrován přes filtr nad 40 μm)
Akce	Typ pilota
Počet pozic	2 Pozice 5 Way
mazání	zbytečné
Rozsah pracovního tlaku MPA (PSI)	0,15 –0,8 (21 ~ 114)
Zaručená tlaková odolnost	1,5 MPA (215psi)
Pracovní teplota ° C.	-20 –70
Materiál těla	Hliníková slitina
Standardní napětí	AC220V, AC110V, AC24V, DC24V, DC12V
Použijte rozsah napětí	AC: ± 15 ％ DC: ± 10 ％
Spotřeba energie	AC: 6VA DC: 4,8 W
Úroveň ochrany	IP65 (DIN40050)
stupeň tepelné odolnosti	Třída b
Typ připojení	Typ soketu DIN, typ výstupu
Čas excitace	0,05 sekundy nebo méně

4m Namur Valve 5 Way CE Certificalifferent Parameters

model	Průměr portu	Maximální provozní frekvence	Průřezová plocha průtoku mm² (hodnota CV)
4M210-06	Příjem = G1/8	5krát/sekundu	14.0 (0,78)
4M220-06	Příjem = G1/8	5krát/sekundu	14.0 (0,78)
4M210-08	Příjem = výfuk G1/4 = G1/8	5krát/sekundu	16.0 (0,89)
4M220-08	Příjem = výfuk G1/4 = G1/8	5krát/sekundu	16.0 (0,89)
4M310-08	Příjem = výfuk G3/8 = G1/4	4/s	25.0 (1,40)
4M320-08	Příjem = výfuk G3/8 = G1/4	4/s	25.0 (1,40)

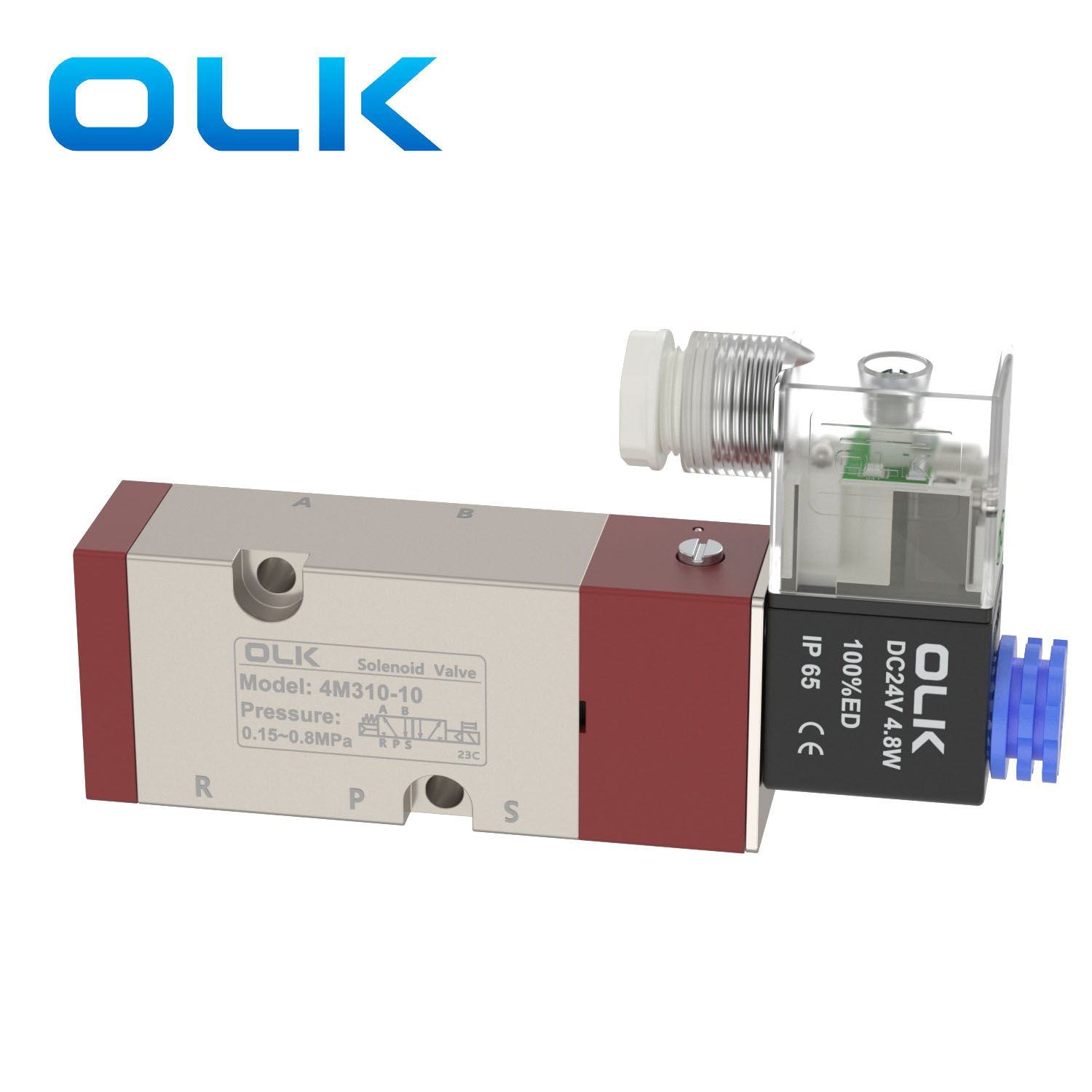

4M310-10	Příjem = G1/4	4/s	30 (1.68)
4M320-10	Příjem = G1/4	4/s	30 (1.68)

Aplikace:

Tento typ 4V namur ventilu nebo ventilu desky série 4V lze nainstalovat přímo na ovladače ventilů (jako jsou pneumatické ovladače) bez nutnosti dalšího potrubí.

Běžně se používá pro kontrolu otevírání a uzavření pneumatických ovladačů, zejména motýlových ventilů a kulových ventilů.

Pokyny k instalaci:

Nejprve se ujistěte, že ovladač ventilu má rozhraní NAMUR a vzdálenost instalační díry. Poté zarovnejte 4M namur solenoidní ventil vstup a výstupní porty s pohonem a utáhněte instalační šrouby.

Ujistěte se, že vzduchový systém je správně. Nakonec stiskněte ruční přepsání solenoidového ventilu a zkontrolujte, zda je správná funkce řízení ventilu motýla.

FAQS:

1.Co znamená 4V „Namur“ ventily？

Jeho instalační povrch, velikost otvoru šroubu a pneumatické rozhraní jsou v souladu s normami Namur.

2. Jaký je rozdíl mezi ovladačem ventilu a 4V ventilem Namur?

4V Namur solenoidní ventil řídicí ventil Pohon PRÁCE.

3. Jak funguje ventil ovládaný pohonem?

Jeden herecký ovladač: Solenoidní ventil je větrán, tlačí na pohyb pístu ovladače a vnitřní pružina se automaticky resetuje.

Dvojitý herecký ovladač: Solenoidní ventil ovládá dva vzduchové porty a ovladač tlačí píst dopředu nebo dozadu, aby přepnul otevření a uzavření ventilu motýlů

4. Co je to pneumatický ventil pohonu?

Pneumatický ventil pohonu je řídicí ventil řízený stlačeným vzduchem, který se používá pro otevírání, uzavření nebo regulaci průtoku tekutin v potrubí.

5. Jaké jsou tři typy ovladačů?

Pneumatický ovladač, elektrický pohon, hydraulický pohon
