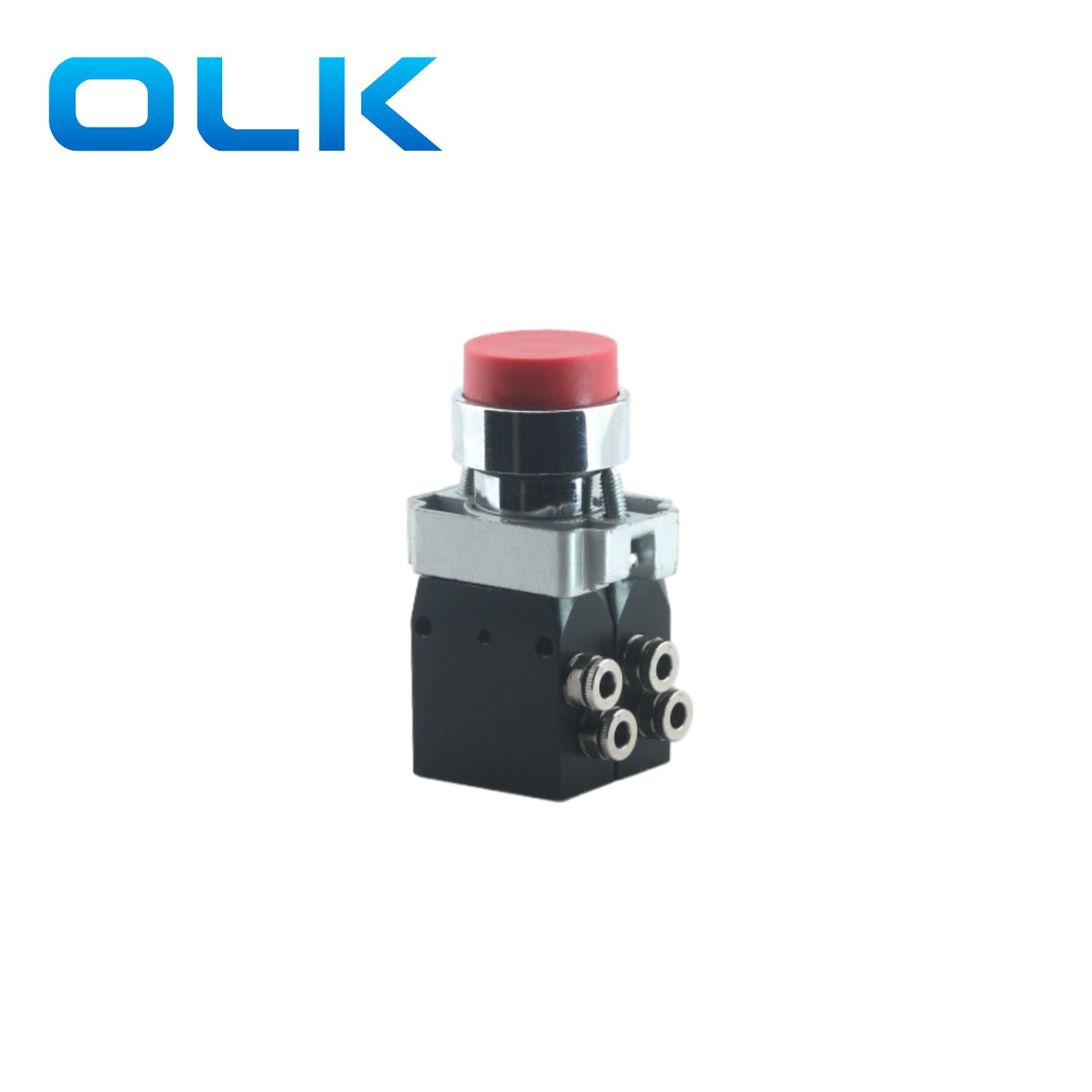

3 Way 104 Series Micro Plaťové ventil

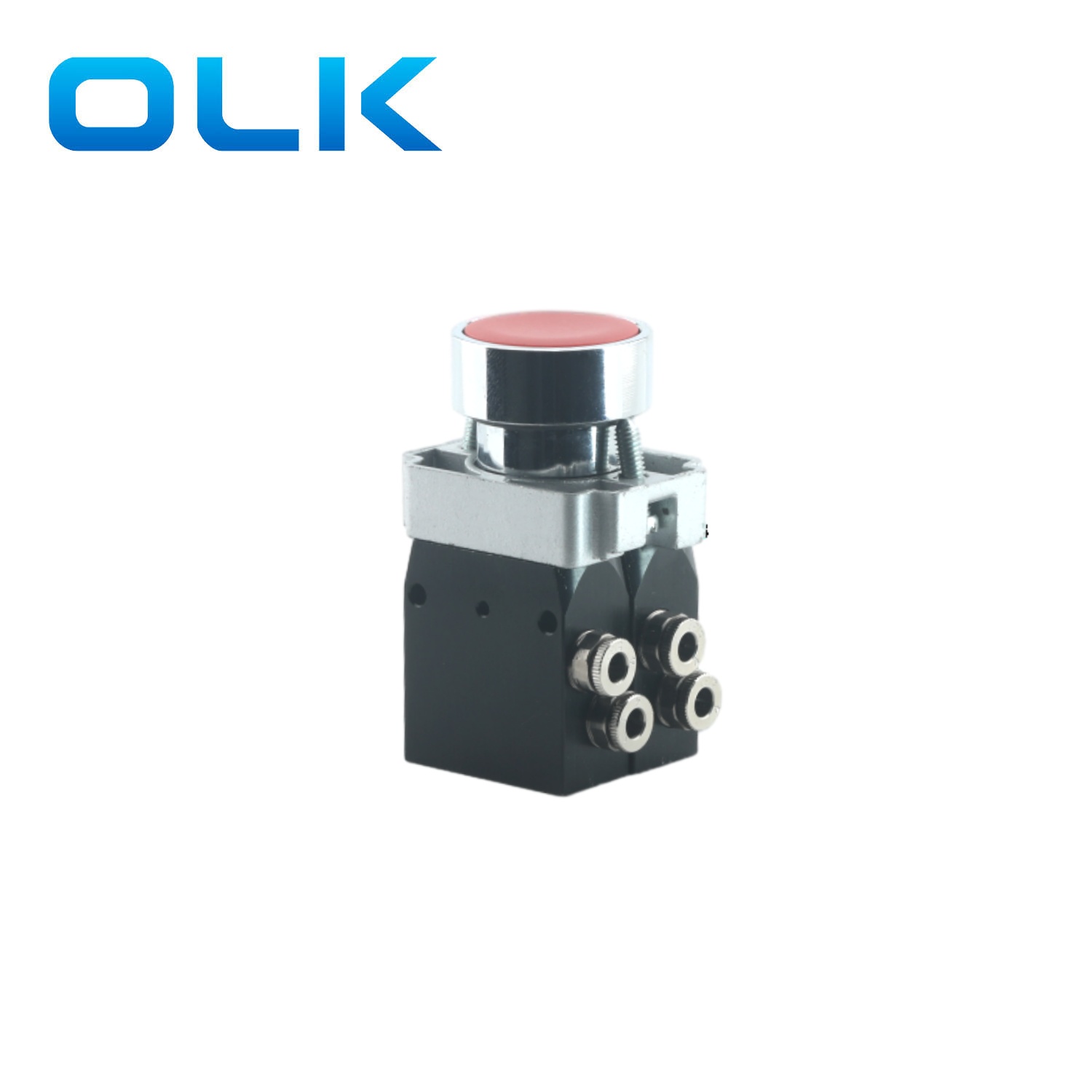

Model:M104-622

OLK je profesionální výrobci a dodavatelé a dodavatelé mikro tlačítko pro tlačítko 104 série 104 v Číně, můžete si být jisti ujištěni na velkoobchodní a přizpůsobení 2 Way 104 Series Micro Plahové ventil z naší továrny a my vám nabídneme nejlepší poprodejní služby a včasné dodání.

Odeslat dotaz

Popis výrobku

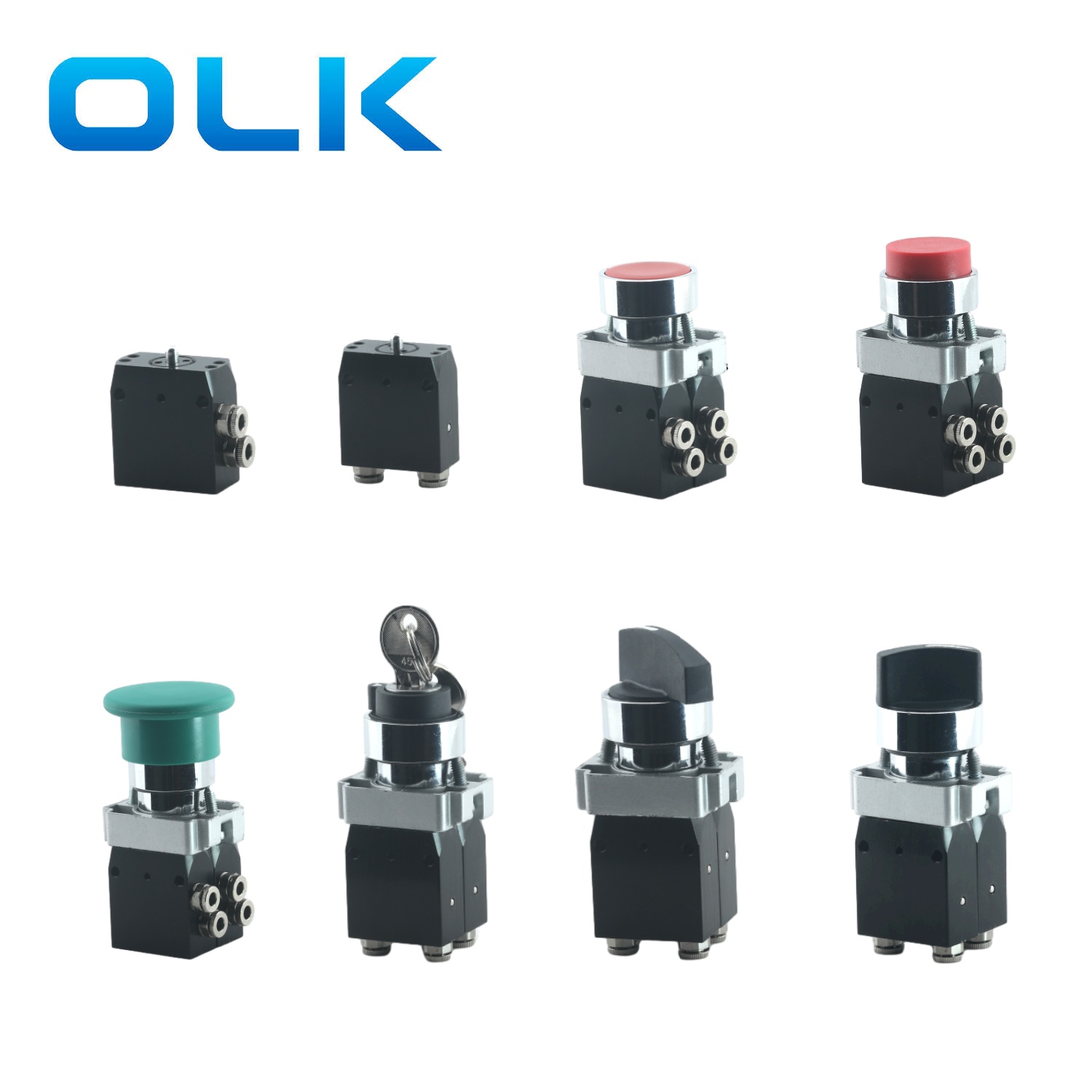

Ouleikai (OLK) 104 Série Micro Plaťové ventil je kompaktní 3/2 pneumatická mechanická chlopně navržená pro přesnost a účinnost. Často se používá k detekci, zda se něco pohybuje, jako je otevírání a zavírání dveří nebo okna, nebo k pocitu částí pohybujících se uvnitř stroje. 3cestné a 2cestné ventily jsou k dispozici ve verzích NO nebo NC.Series M104 ventil s různými přepínači knoflíku.

Jeho lehké tělo z hliníkové slitiny zajišťuje trvanlivost při zachování elegantního moderního designu.

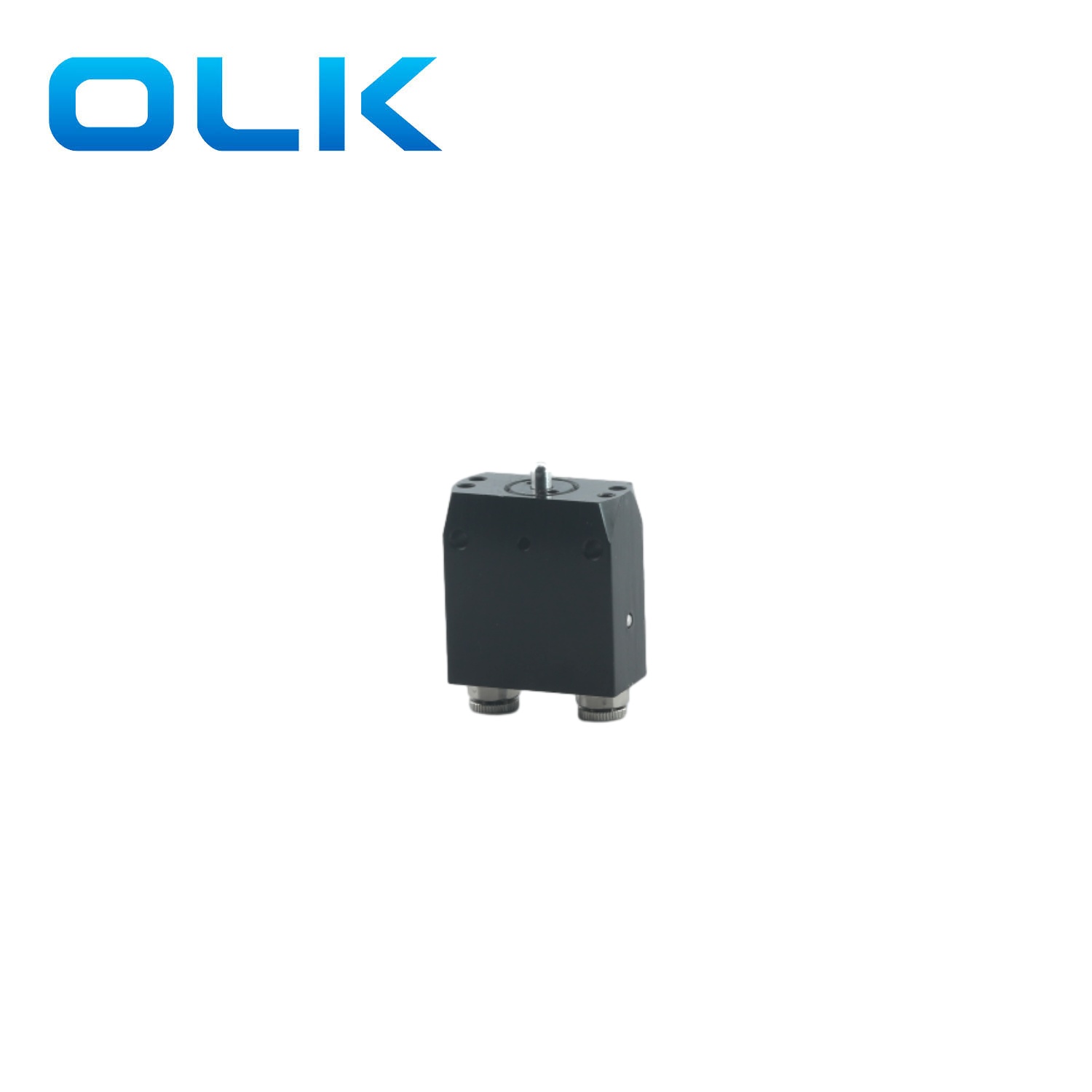

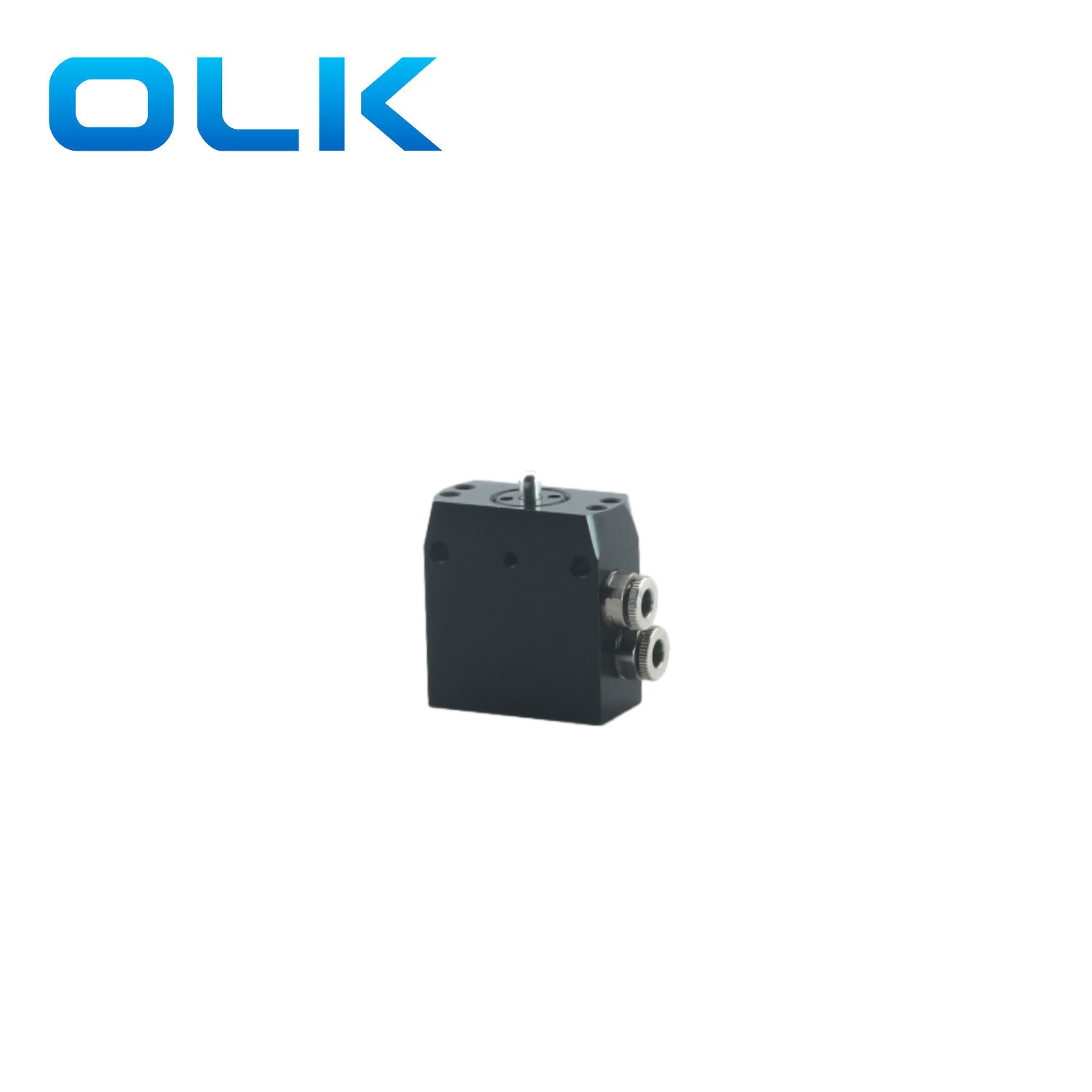

3 Way 104 Series Micro Tlačítko je k dispozici ve dvou konfiguracích: boční a spodní port, který nabízí flexibilní možnosti instalace, aby vyhovovaly různým aplikacím.

Pro větší pohodlí umožňují vestavěné armatury push-to-připojení k rychlým a bezproblémovým trubkovým připojením, což eliminuje potřebu dalších adaptérů nebo armatur. Zažijte plynulý a efektivní pneumatický roztok s mechanickým ventilem série 104!

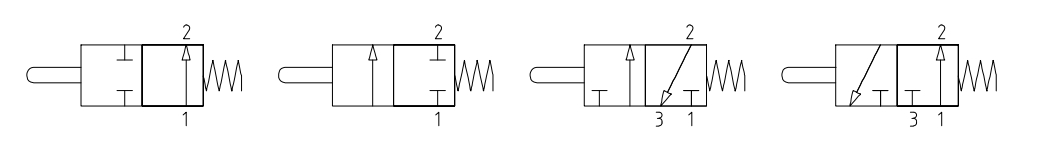

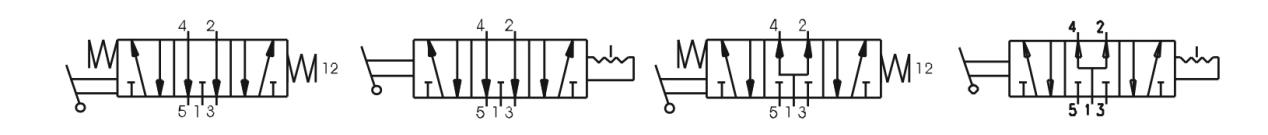

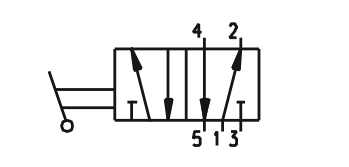

Symbol řady M104:

Objednávání kódu
M104	_	22	_	622	_	1	_	P	_	F
MODEL:		Počet portů		Typ ovladače		Barva tlačítka		Typ portu		Funkce
104 série mikro vřelí		22: 2 Pozice 2 Way		Prázdné: Základní typ		1: červená		L: Boční port		ROK
		32: 2 pozice 3 Way		623: Typ plochého tlačítka		2: Černá		P: spodní port		C: NC
				623: Typ tlačítka konvexní		3: zelená
				625: Typ tlačítka houby		4: žlutá
				627: Přepínače dlouhých paží
				628: Typ klíčových přepínačů
				630: Krátké přepínače

Objednávání kódu
M104	_	52	_	622	_	1	_	P
MODEL:		Počet portů		Typ ovladače		Barva tlačítka		Typ portu
104 série mikro vřelí		52: 2 Pozice 5way		Prázdné: Základní typ		1: červená		L: Boční port
				622: Typ plochého tlačítka		2: Černá		P: spodní port
				623: Typ tlačítka konvexní		3: zelená
				625: Typ tlačítka houby		4: žlutá
				627: Přepínače dlouhých paží
				628: Typ klíčových přepínačů
				630: Krátké přepínače

Objednávání kódu
M104	_	53	_	33	_	630	_	0	P
MODEL:		Počet portů		Typ		Typ ovladače			Typ portu
104 série mikro vřelí		53: 3 Pozice 5 Way		32: Výfukové centrum		627: Přepínače dlouhých paží		0: Tříhopoziční momentální	L: Boční port
				33: Tlakové centrum		628: Typ klíčových přepínačů		1: Tříhopoložení udržované přepínač	P: spodní port
						630: Krátké přepínače

Obecné parametry série 104 mikro tlačítka

pracovní médium	Vzduch (filtrován přes filtr nad 40 μm)
Funkce	Ne, NC
Efektivní otvor	Φ2,5
konektor	4mm tlačení v konektoru
Průměr portu	G1/8
Počet pozic	2/2 Way nebo 3/2 Way
Standardní průtok NL/min	90nl/min
Maximální pracovní tlak	10 bar
Pracovní teplota ° C.	‘-5 ~ 70 ℃
Materiál těla	Hliníková slitina

M104 ventil - Shrnutí objednávky pro typy tlačítek
622: Typ plochého tlačítka	M104. 622. 1	1: červená
	M104. 622. 2	2: Černá
	M104. 622. 3	3: zelená
	M104. 622. 4	4. Yellow
623: Typ tlačítka konvexní	M104. 623. 1	1: červená
	M104. 623. 2	2: Černá
	M104. 623. 3	3: zelená
	M104. 623. 4	4. Yellow

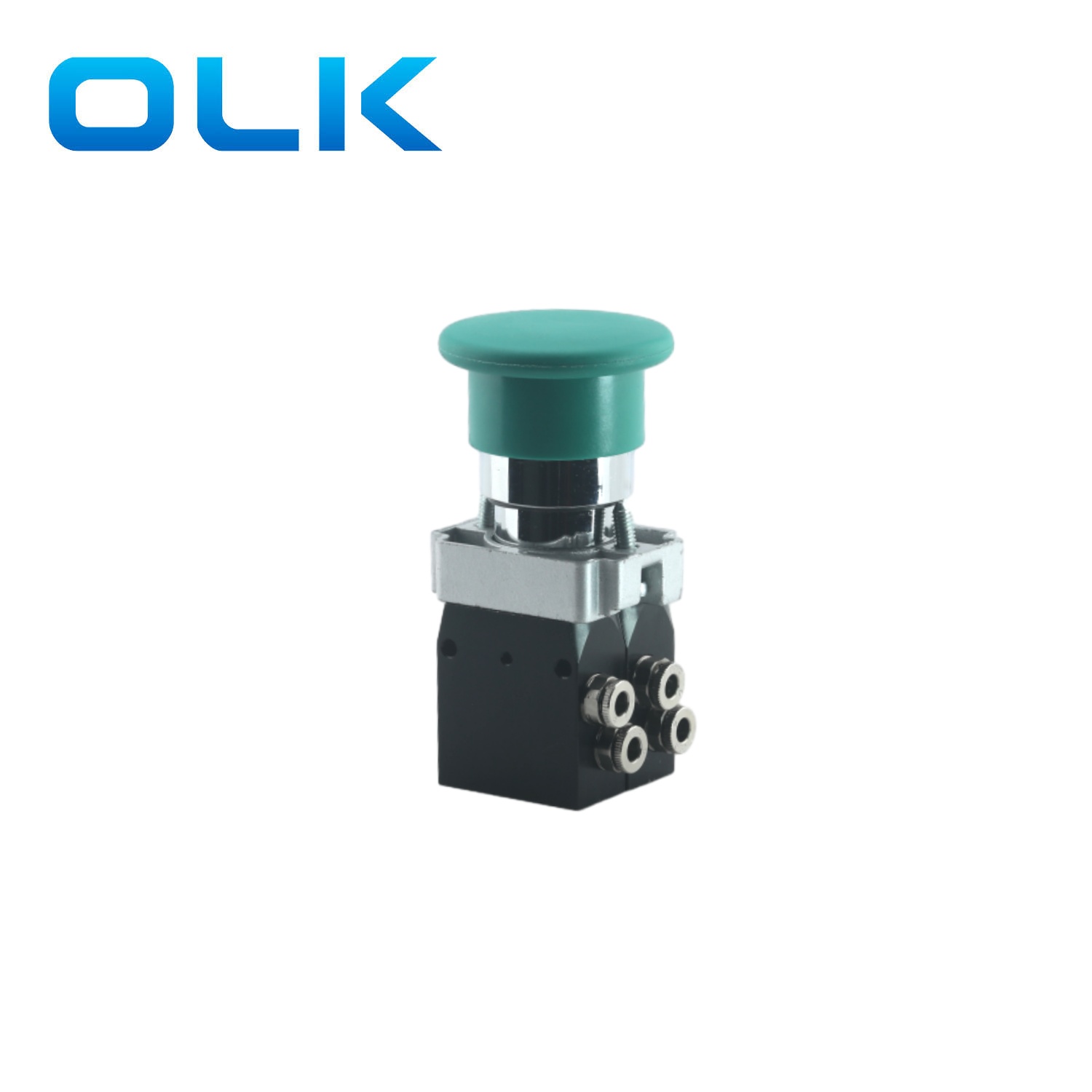

625: Typ tlačítka houby	M104. 625
627: Přepínače dlouhých paží	M104. 627	Dvoupoziční přepínač
	M104. 627.0	0: Tříhopoziční momentální
	M104. 627.1	1: Tříhopoložení udržované přepínač

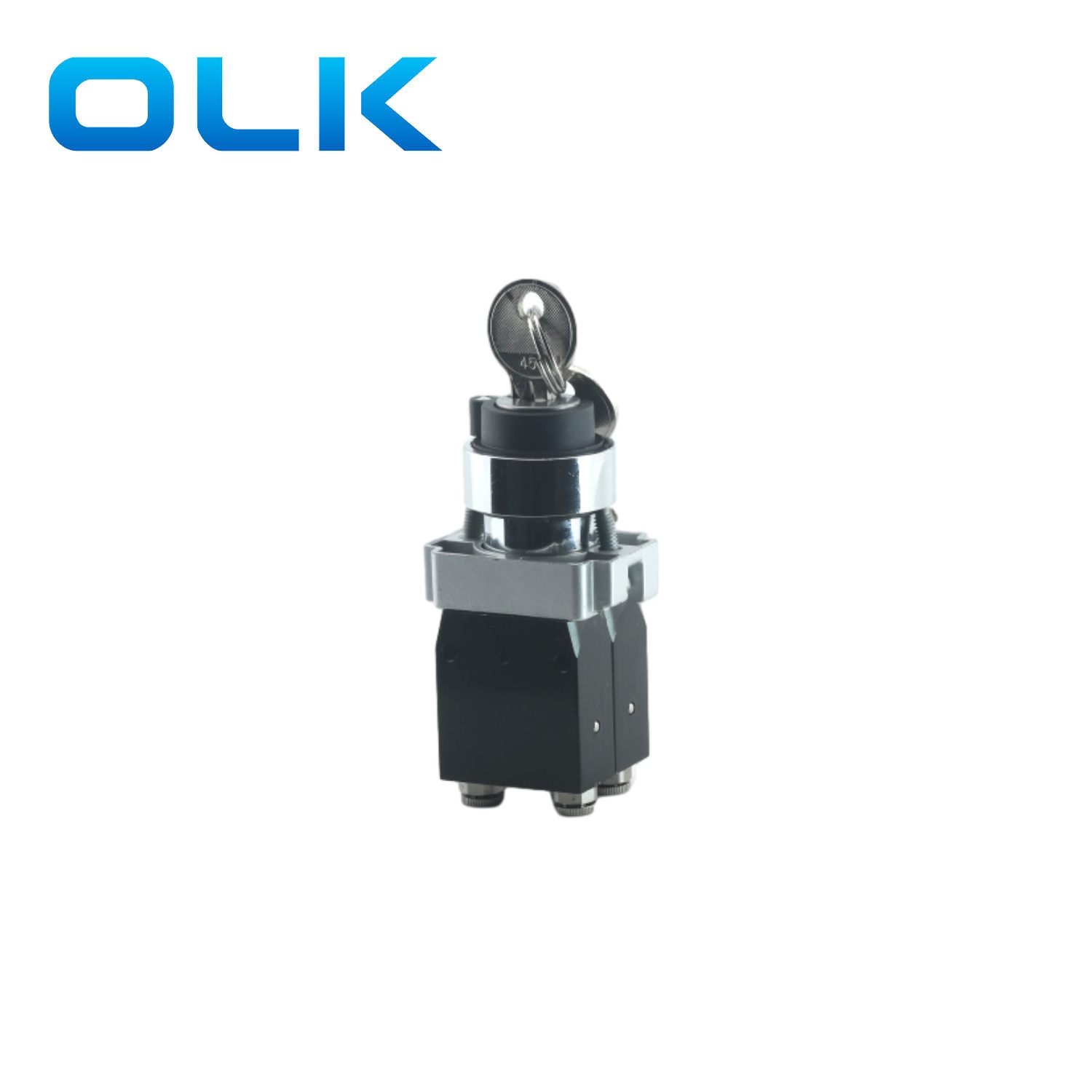

628: Typ klíčových přepínačů	M104.628	Dvoupoziční přepínač
	M104.628.0	0: Tříhopoziční momentální
	M104.628.1	1: Tříhopoložení udržované přepínač

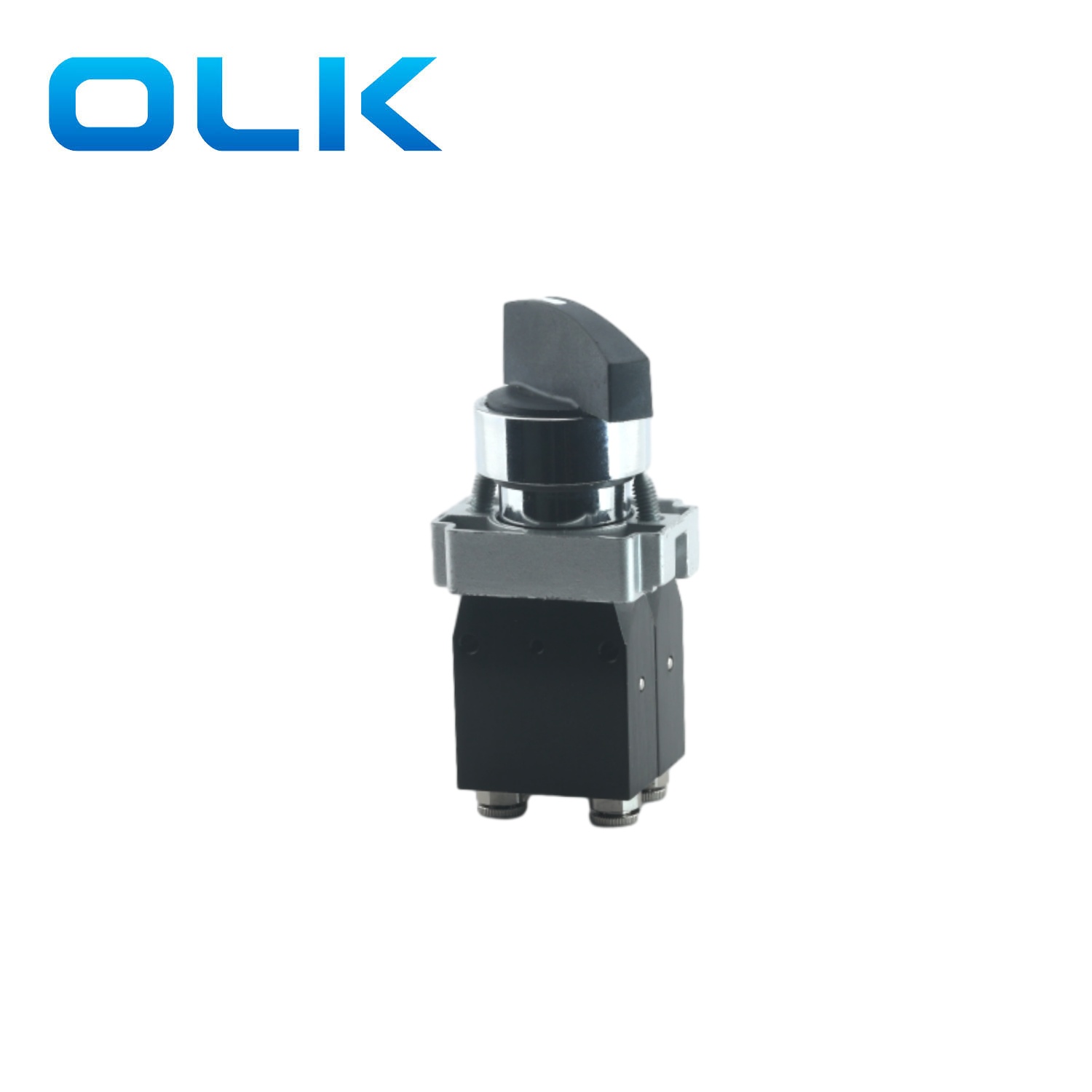

630: Krátké přepínače	M104.630	Dvoupoziční přepínač
	M104.630.0	0: Tříhopoziční momentální
	M104.630.1	1: Tříhopoložení udržované přepínač
Montážní panel	M104,00
