Jaké funkce poskytuje jednotka SMC typu AC FRL pro systémy stlačeného vzduchu?

Abstraktní

Jednotka SMC typu AC FRL je modulární sestava přípravy vzduchu kombinující funkce filtru, regulátoru a maznice pro systémy stlačeného vzduchu. Tento článek se zabývá konstrukcí jádra, pracovními principy, technickými specifikacemi, pracovním postupem instalace, pokyny pro údržbu, průmyslovými aplikacemi a běžnými provozními často kladenými dotazy. Obsah je určen pro B2B nákupčí pneumatik, výrobce strojů a systémové integrátory a pomáhá čtenářům vyhodnotit, zda jednotka SMC Type AC FRL odpovídá jejich požadavkům na úpravu stlačeného vzduchu. Správně vybraný a udržovaný hardware FRL chrání následné pneumatické pohony, ventily a válce před vlhkostí, pevnými částicemi a nedostatečným mazáním, čímž snižuje neočekávané prostoje a opotřebení součástí v automatizovaných výrobních prostředích.

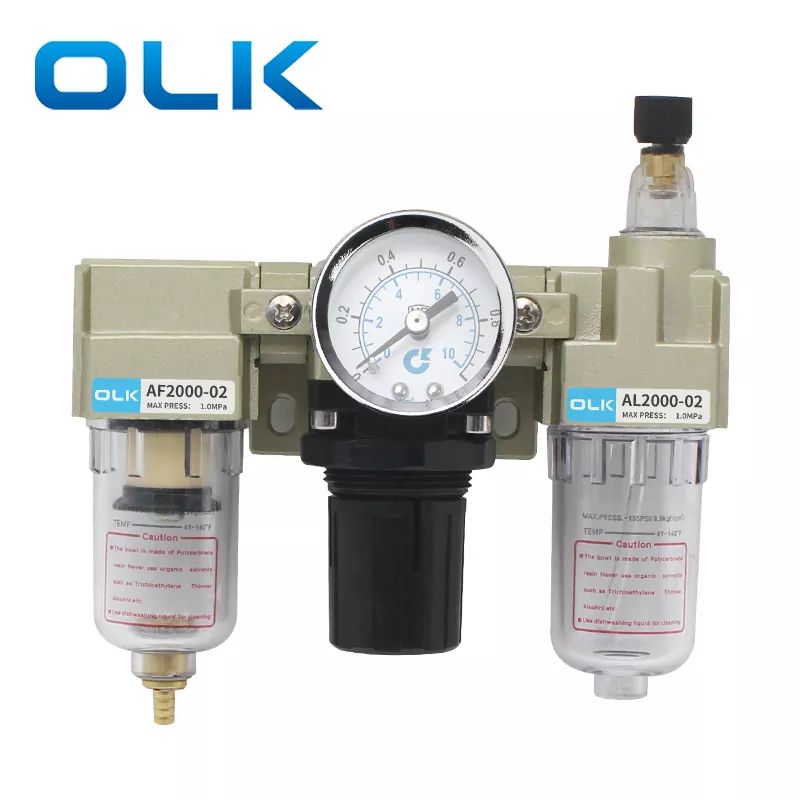

Přehled jednotky SMC typu AC FRL

FRL je zkratka pro Filter, Regulator and Lubricator. Jednotka SMC Type AC FRL integruje tyto tři moduly pro úpravu vzduchu do jedné kompaktní modulární jednotky. Funguje jako přední procesor zdroje vzduchu namontovaný za vzduchovými kompresory a před pneumatickým zařízením. Surový stlačený vzduch generovaný vzduchovými kompresory obsahuje vodní kondenzát, jemné prachové částice, rez potrubí a další nečistoty. Bez předběžné úpravy vzduchu tyto nečistoty poškrábou těsnicí povrchy, blokují malé ventilové porty a urychlují stárnutí pryžových těsnění. Kolísání tlaku v důsledku cyklování kompresoru také způsobuje nestabilní pohyb válců a pneumatických pohonů.

Jednotka SMC Type AC FRL řeší tyto běžné problémy s pneumatickým systémem v jedné sestavě. Odstraňuje vlhkost a pevné nečistoty, stabilizuje výstupní tlak vzduchu a vstřikuje řízenou olejovou mlhu do proudu vzduchu pro mazání kluzných pneumatických částí. Modulární design řady AC podporuje snadnou kombinaci a demontáž, vyměnitelné velikosti těla a pohodlné montážní držáky. Tento model se řídí klasickým uspořádáním a rozměrovým standardem řady SMC AC, díky čemuž je široce přijímanou alternativou pro projekty výměny a nové konstrukce pneumatických stanic.

Vnitřní struktura a princip fungování

Modul vzduchového filtru AF

Filtrační modul je umístěn na vstupní straně jednotky SMC typu AC FRL. Přiváděný stlačený vzduch vstupuje do komory filtrační nádoby. Proud vzduchu mění směr a nutí těžší kapky vody a velké pevné částice usazovat se na dně mísy. Jemná filtrační vložka zachycuje pevné nečistoty na úrovni mikronů. Průhledná polykarbonátová miska umožňuje obsluze vizuálně kontrolovat nahromadění kapaliny bez nutnosti demontáže. Možnosti vypouštění zahrnují verze s ručním vypouštěním a plovákovým automatickým vypouštěním. Kapalina shromážděná uvnitř mísy musí být pravidelně vypouštěna, aby se zabránilo opětovnému vniknutí zachycené vody do potrubí po proudu vzduchu.

Modul regulátoru tlaku AR

Po filtraci proudí vzduch do sekce regulátoru tlaku. Vnitřní vyvažovací mechanismus pružina-membrána porovnává předem nastavený cílový tlak s výstupním tlakem v reálném čase. Pokud vstupní tlak stoupne nebo klesne, regulátor automaticky upraví otevření ventilu tak, aby výstupní tlak zůstal konzistentní. Horní nastavovací knoflík lze zvednout pro ladění tlaku a zatlačením dolů uzamknout nastavení. Tato uzamykací struktura zabraňuje kolísání tlaku způsobenému vibracemi stroje během nepřetržitého provozu. Zabudovaný manometr nabízí přímé čtení tlaku pro nastavení a monitorování na místě.

Modul mazání olejové mlhy AL

Vzduch proudí do maznice jako konečná fáze zpracování. Podtlak generovaný procházejícím vzduchem nasává pneumatický olej ze zásobní mísy. Olej se mění na jemnou mlhu a rovnoměrně se mísí se stlačeným vzduchem. Olejová mlha prochází vzduchovým potrubím a pokrývá kontaktní plochy uvnitř válců a směrových regulačních ventilů. Šroub pro nastavení odkapávání řídí množství přiváděného oleje. Technici ladí rychlost odkapávání oleje podle celkové spotřeby vzduchu navazujícího pneumatického zařízení. Příliš mnoho oleje kontaminuje procesní zařízení; nedostatečné mazání vede k suchému tření a zkrácení životnosti servomotorů.

Vzduch musí proudit v pevném pořadí: filtr → regulátor → maznice. Opačná montáž způsobí znečištění filtrační vložky a vnitřních částí regulátoru olejem, což rychle sníží výkon.

Tabulka technických parametrů

Základní vlastnosti produktu

• Modulární kombinovaná konstrukce, jednotlivé moduly lze vyměnit samostatně bez výměny celé jednotky
• Uzamykatelný knoflík pro nastavení tlaku, aby se zabránilo nechtěným změnám tlaku v důsledku vibrací
• Průhledná ochranná nádoba pro vizuální kontrolu hladiny vody a oleje v reálném čase
• Volitelné ruční vypouštění nebo automatické plovákové vypouštění pro různá pracovní prostředí
• Zabudovaný manometr pro pohodlné odečítání tlaku během uvádění do provozu
• Jednodílná konstrukce filtračního prvku pro rychlou výměnu a nízké nároky na údržbu
• Vyměnitelná montážní konzola, jednoduchá instalace na stěnu nebo panel
• HNBR pryžová těsnění odolná proti ozónu pro prodlouženou životnost v drsných vzduchových podmínkách

Modulární konstrukce přináší jasné výhody pro údržbu zařízení. Když je filtrační vložka ucpaná nebo jsou poškozeny součásti nádoby, pracovníci údržby pouze vymění vadný jeden modul namísto výměny kompletní kombinace FRL. To snižuje náklady na zásoby náhradních dílů a zkracuje prostoje zařízení během cyklů oprav.

Návod k instalaci krok za krokem

Správná instalace přímo ovlivňuje životnost a výkon jednotky SMC typu AC FRL. Před montáží na pneumatická potrubí si musí obsluha přečíst všechny kroky.

1. Připravte spoje potrubí, naviňte PTFE pásku na závity a namontujte manometr.
2. Potvrďte směr šipky proudění vzduchu na těle jednotky: levá strana je vstup vzduchu, pravá strana výstup vzduchu.
3. Bezpečně připojte vzduchové trubky ke vstupním a výstupním armaturám.
4. Zvedněte matici pro nastavení tlaku nahoru; otáčejte po směru hodinových ručiček pro zvýšení tlaku a proti směru hodinových ručiček pro snížení tlaku.
5. Nastavte na cílový pracovní tlak, poté zatlačte seřizovací matici dolů, abyste zablokovali nastavení tlaku.
6. Pro funkci mazání povolte plnicí šroub oleje na misce maznice.
7. Nalijte olej z pneumatické turbíny do přívodu oleje; nepřekračujte značku maximální hladiny oleje na průhledné nádobě.
8. Po doplnění oleje utáhněte šroub plnění oleje imbusovým klíčem.
9. Nastavte rychlost odkapávání oleje otáčením ovládacího šroubu; ve směru hodinových ručiček zásobu oleje zvyšuje a proti směru hodinových ručiček zásobu oleje snižuje.

Typické scénáře průmyslových aplikací

Jednotka SMC AC FRL je široce používána v průmyslových odvětvích, která se spoléhají na pneumatickou automatizaci. Jakýkoli systém stlačeného vzduchu pro pohon válců, vzduchových chapadel, pneumatických šoupátek nebo vzduchových ventilů vyžaduje přípravu vzduchu na přední straně.

• Automatizované montážní stroje na výrobních linkách automobilových komponentů
• Balicí stroje: balicí stroje, etiketovací zařízení a stanice pro uzavírání kartonů
• Systémy manipulace s materiálem včetně pneumatických dopravníků a zvedacích přípravků
• CNC obráběcí stroje a pneumatické upínací systémy obráběcích center
• Textilní stroje s pneumatickou regulací napětí a řezacími pohony
• Zařízení na zpracování potravin, nekorozivní pneumatické ovládací stanice
• Obecné tovární odbočky stlačeného vzduchu pro přívod vzduchu na ostrov stroje

Strojní integrátoři často vybírají jednotku SMC Type AC FRL pro standardizované pneumatické stanice. Konzistentní rozměry a standardy rozhraní zjednodušují opakované konstrukční práce stroje. Týmy údržby také těží ze známého uspořádání součástí pro rutinní kontrolu na více výrobních strojích.

Tipy na údržbu a pravidelné kontroly

Rutinní údržba zabraňuje náhlým poruchám jednotky SMC typu AC FRL a chrání následná pneumatická zařízení. Vytvořte pevné plány kontrol na základě provozních hodin a úrovně okolního prachu.

Denní kontrola položek

Vizuálně zkontrolujte průhlednou misku. Vypusťte nahromaděnou vodu z filtrační nádoby každý den za podmínek vysoké vlhkosti. Zkontrolujte hladinu oleje v misce maznice a doplňte pneumatický olej, když hladina klesne pod minimální rysku. Poslouchejte a sledujte spoje potrubí, zda neuniká vzduch.

Týdenní a měsíční kontrola

Ověřte, že výstupní tlak zůstává během provozu stroje stabilní. Zkontrolujte rychlost odkapávání olejové mlhy a znovu zkalibrujte, pokud se rychlost podávání oleje stane abnormální. Zkontrolujte povrch misky, zda nevykazuje škrábance, praskliny nebo stopy chemické eroze. Pokud se objeví jakákoliv prasklina, nádobu okamžitě vyměňte, abyste předešli riziku prasknutí pod tlakem vzduchu.

Harmonogram pravidelných výměn

Pravidelně vyměňujte filtrační vložku. Prostředí s vysokou prašností vyžaduje kratší intervaly výměny. Vyměňte pryžové těsnicí součásti, když na spojích regulátoru nebo maznice uniká vzduch. Před demontáží za účelem údržby vždy odtlakujte celý pneumatický systém.
