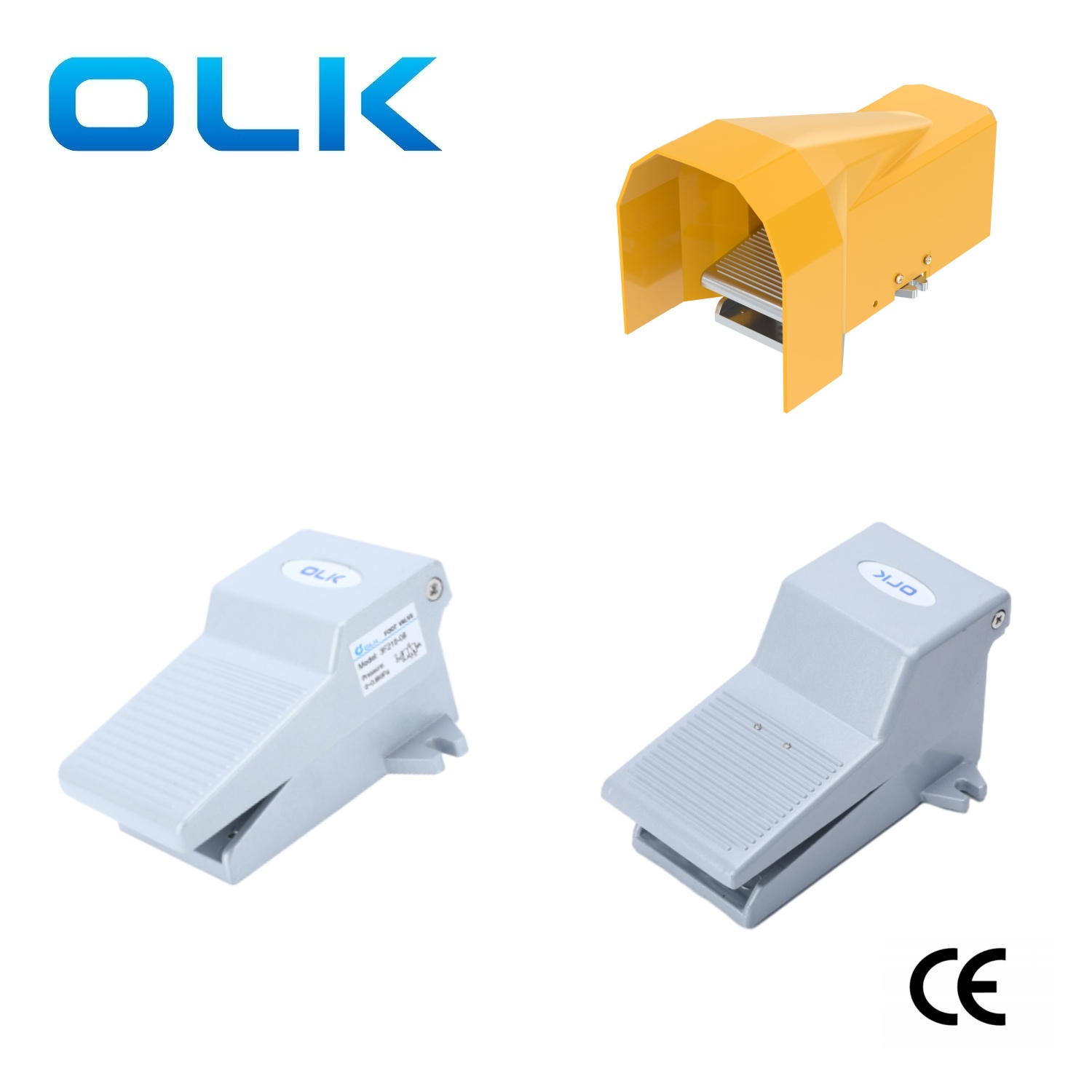

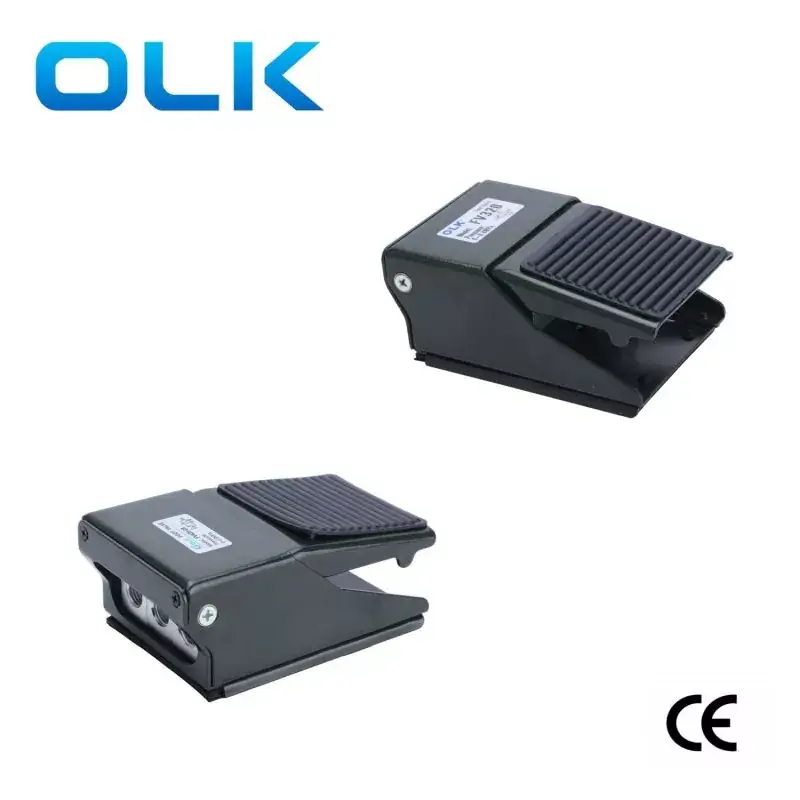

Jednou z klíčových vlastností našeho nožního směrového ventilu je jeho odolná a vysoce kvalitní konstrukce. Tento ventil je vyroben z prvotřídních materiálů a je navržen tak, aby vydržel i ty nejnáročnější podmínky a poskytoval dlouhotrvající výkon. Jeho kompaktní velikost a lehký design také usnadňují instalaci a použití, a to i ve stísněných prostorách.
Ventil nožního pedálu je pneumatická součást ovládaná pohybem nohy pro řízení směru proudění vzduchu. Je široce používán ve výrobě strojů, automatizované montáži a testovacích zařízeních. Sešlápnutím pedálu se posouvá šoupátko ventilu, čímž se přepne průchod vzduchu, což umožní spuštění, zastavení nebo změnu směru pohonů. Patní ventil se vyznačuje kompaktní konstrukcí a rychlou odezvou, což efektivně zjednodušuje operace a zlepšuje efektivitu výroby. V závislosti na pracovních požadavcích lze vybrat modely s uzamykacími mechanismy, ochrannými kryty nebo tlumiči tak, aby vyhovovaly různým prostředím a bezpečnostním normám.
Hlavní výhodou nožního ventilu je, že umožňuje obsluze ovládat ventil nohou, čímž uvolňuje obě ruce pro jiné úkoly.
Aby se zabránilo náhodnému spuštění, lze přidat ochranné pouzdro.
Pro aplikace vyžadující trvalé ovládání s menší námahou lze zvolit nožní ventil s aretací.
OLK je jedním z předních výrobců pneumatik v Číně, který vyrábí nejširší sortiment patních ventilů s dostatečným skladem a rychlým dodáním.
S více než 22 lety zkušeností v oboru poskytuje náš technický tým profesionální služby OEM/ODM.
Nabízíme více možností barvy těla a přizpůsobení loga UV laserem pro rafinovanější a profesionálnější vzhled značky.
|
|
|
|
|
|
|
|
|
|
Model |
|||||||
|
Způsob / Pozice |
2 pozice 3 cesta |
2 pozice 3 cesta |
2 pozice 3 cesta |
2 pozice 3 cesta |
Boční port (G1/8) |
2 pozice 5 cesta |
|
|
Vlastnosti vzhledu produktu |
Velikost portu |
Vstup=výstup=G1/4 |
06:Inlet=outlet=G1/8 08：Inlet=outlet=G1/4 |
06:Inlet=outlet=G1/8 08：Inlet=outlet=G1/4 |
Inlet=outlet=G1/4 Výfukový port =G1/8 |
Vstup=výstup=G1/4 Výfukový port=G1/8 |
Vstup=výstup=G1/4 |
|
Typ uzamčení |
Bez zámku |
Bez zámku |
Volitelný zámek / bez zámku |
Bez zámku |
Bez zámku |
Volitelný zámek / bez zámku |
|
|
Výfukový port |
Vestavěný výfukový otvor |
Vestavěný výfukový otvor |
Vestavěný výfukový otvor s tlumičem |
Boční port (G1/8) |
Boční port (G1/8) |
Vestavěný výfukový otvor s tlumičem |
|
|
Materiál těla ventilu |
Tělo ventilu: slitina hliníku |
Tělo ventilu: slitina hliníku |
Tělo ventilu: slitina hliníku |
Tělo ventilu: slitina hliníku |
Tělo ventilu: slitina hliníku |
Tělo ventilu: slitina hliníku |
|
|
Protiskluzová podložka |
// |
Protiskluzová podložka na základně ventilu pro stabilní umístění. |
Na všech čtyřech nohách jsou instalovány protiskluzové podložky. |
Protiskluzová podložka na pedálu pro bezpečnější ovládání nohou a na základně ventilu pro stabilní umístění. |
Protiskluzová podložka na pedálu pro bezpečnější ovládání nohou a na základně ventilu pro stabilní umístění. |
Na všech čtyřech nohách jsou instalovány protiskluzové podložky. |
|
|
Funkce a aplikace |
Základní patní ventil, jednoduchá konstrukce, vhodný pro ovládání zapnutí/vypnutí jednoho vzduchového okruhu, jako jsou malá zařízení nebo zkušební stolice. |
Kompaktní a rychle reagující typ, ideální pro ovládání jednočinných válců nebo jednoduché operace foukání. |
Klasický model s vyšším průtokem a stabilním výkonem, vhodný pro obecné pneumatické řídicí systémy. |
Vhodné pro jednočinný válec a používá se pro průmyslová zařízení, označovací stroje a montáže |
Umožňuje obousměrné ovládání válců, vhodné pro dvojčinné válce nebo spínání zdroje vzduchu. |
Standardní 5/2 nožní ventil pro ovládání pohybu válců vpřed a vzad; nejpoužívanější model. |
|
