obecně řečeno,PU trubicejsou instalovány na vzduchových kompresorech pro přepravu plynu. Funkčně může také přepravovat vodu a jiné kapaliny, ale odolnost PU trubek proti korozi není nijak zvlášť silná.
Dostupné vybavení: pneumatické zařízení, vzduchový kompresor, pneumatické nářadí, vzduchové čerpadlo, vzduchový válec, řezací stroj, stříkací zařízení, svařovací zařízení, průmyslový robot, balicí stroj, zařízení pro kontrolu prostředí, zvlhčovač, zařízení na odstraňování prachu, ventilační systém, stříkací systém, chladicí zařízení. Laboratorní a lékařské vybavení: laboratorní přístroje, analyzátory, zařízení medicinálních plynů, vzorkovače vzduchu. Vozidla a stroje: Zařízení pro údržbu automobilů, Systémy pneumatického odpružení, Automatizace zemědělských strojů Výrobní zařízení: Montážní linky, Dopravníkové systémy, Zkušební zařízení Další vybavení: Stroje na plnění nápojů, Zařízení na výrobu potravin, Nafukovače balónků, Zařízení na pískování .
PU vzduchová hadice široce používaná v automatizačních zařízeních.
| PU (polyuretanová trubka) | PA (nylonová trubice) | PE (polyetylenová trubka) | Gumová trubka | Opletená zesílená hadice | Ultra flexibilní hadice | PU plochá hadice | |
| Vlastnosti: | Nejčastěji používaná vzduchová hadice, extrémně flexibilní Dobrý, hladký povrch, nízký vnitřní odpor. | Vysoká tvrdost, dobrá tuhost, schopnost udržovat tvar | Měkký materiál, poloprůhledný, nízká cena. | Vyrobeno z přírodního nebo syntetického kaučuku a vyztuženo pletenou vrstvou | PU nebo nylonová hadička s vnější opletenou výztužnou vrstvou z polyesteru, aramidového vlákna nebo drátu z nerezové oceli, která nabízí zlepšenou odolnost proti tlaku a mechanickou pevnost. | Při použití speciálních materiálů a procesů flexibilita daleko převyšuje flexibilitu běžných PU trubek | Tělo trubky je ploché a paralelně lze integrovat více potrubí. |
| Výhoda | Dobrá flexibilita, odolnost proti opotřebení, odolnost proti kroucení, lehká, snadno se navíjí a instaluje | Odolnost vůči vysokému tlaku, odolnost vůči vysokým teplotám (až 110 °C), vynikající odolnost vůči olejům a chemikáliím a nesnadno oxiduje | Nízká cena, dobrá odolnost proti nízkým teplotám a odolnost proti korozi (kyseliny, zásady). | Vynikající elasticita, absorbuje vibrace a má silnou odolnost proti povětrnostním vlivům. | Extrémně vysoká tlaková odolnost (až několikanásobně vyšší než u běžných trubek), proti expanzi a dobrý pulzní výkon | Extrémně měkký, s velmi malým poloměrem ohybu, odolný vůči opakované únavě v ohybu a není snadné rozbít uzly. | Prostorově úsporné, elegantní a krásné, snadno ovladatelné více zdrojů vzduchu a zabraňují zapletení. |
| Nevýhoda | Odolnost vůči vysokým teplotám je průměrná (obvykle -10 ° C ~ + 60 ° C) a odolnost proti oleji a chemikáliím není tak dobrá jako u nylonových trubek. | Špatná flexibilita, snadno křehká při nízkých teplotách a vyžaduje velký prostor pro instalaci ohybem. | Špatná odolnost vůči tlaku, neodolná vůči vysokým teplotám, náchylná ke stárnutí a slabá odolnost proti opotřebení. | Mimořádně objemné plastové trubky s vysokým odporem vnitřní stěny a snadným stárnutím postupně nahradily moderní pneumatické systémy. | Snižuje se flexibilita, zvyšuje se poloměr ohybu a cena je dražší. | Cena je obvykle vyšší a tlaková odolnost může být o něco nižší než u běžných trubek stejné specifikace. | Směr ohýbání je omezený (lze ohýbat pouze směrem k plochému směru) a cena je poměrně vysoká |
| Typické aplikace: | Nejsilnější univerzálnost, vhodná pro připojení naprosté většiny pneumatických zařízení, zejména v situacích, které vyžadují častý pohyb a ohýbání, jako jsou robotická ramena a mobilní zařízení | Pevná instalace, kde je vyžadována odolnost vůči oleji a teplotám, jako jsou potrubí v blízkosti obráběcích strojů, automobilová výroba a vysokoteplotní zařízení. | Vhodné pro nízkotlaké dočasné připojení plynových cest nebo pro nekritické oblasti, jako je vodní a zemědělské zavlažování. Méně běžně používané v pneumatických obvodech pro hlavní obvody. | Používá se hlavně pro těžká zařízení, stavební stroje a příležitosti, které vyžadují velkou flexibilitu a odolnost proti vibracím. | Používá se ve vysokotlakých pneumatických systémech, výstupech vzduchových kompresorů, dálkových hlavních rozvodech plynu a v situacích, kdy jsou často generovány tlakové impulsy. | Vlečný řetěz (Tank chain) uvnitř těla robota, který prochází vysokofrekvenčním vratným pohybem, a zařízení, které vyžaduje extrémně vysokou flexibilitu. | Souhrn cesty plynu pro zařízení s více komponentami provedení, jako je centralizované potrubí z pracovních stanic, ventilové ostrovy až po pohony. |
Polyuretanová trubice (PU) se dodává ve čtyřech barvách: modrá, průhledná, červená a modrá. Je pro nás výhodné rozlišit a připojit pracovní trubku v pneumatických zařízeních. Konkrétně záleží na standardní specifikaci každé společnosti. Některé společnosti například požadují průhledné trubice pro vakuum, modré trubice pro přívod vzduchu a oranžové trubice pro výstup vzduchu, aby bylo možné rozlišit různá potrubí a usnadnit rychlé řešení problémů a umístění během údržby vzduchového okruhu.

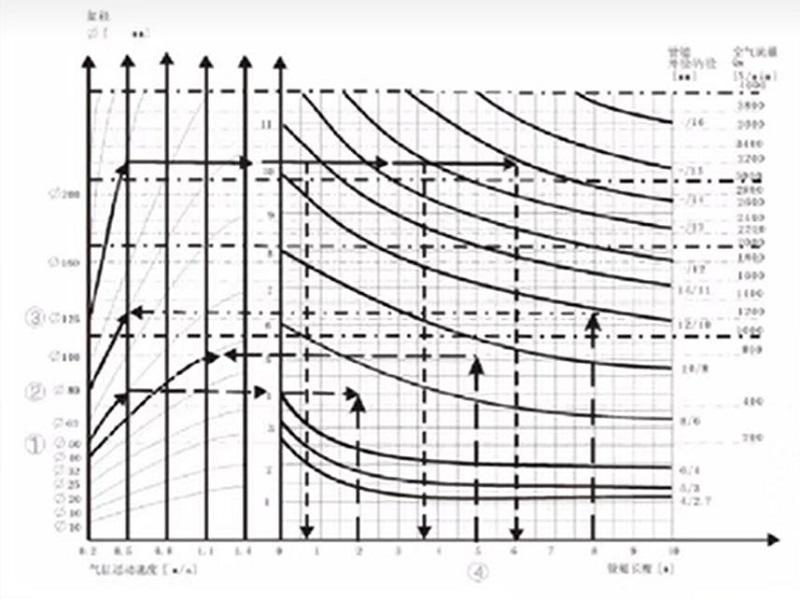

Za prvé víme, že velikost PU vzduchové hadice může určovat průtok. Čím větší je pneumatická trubka, tím větší je průtoková kapacita, což zase ovlivňuje provozní rychlost vzduchového válce.
Přísně vzato, při výběru musíme do výpočtu zahrnout parametry jako zdvih, počet chodů za minutu, průměr válce atd. Na základě příslušných zkušeností se však doporučují různé specifikace válců s odpovídajícími specifikacemi vzduchového potrubí.
| Velikost otvoru vzduchového válce (mm) | Velikost trubky (mm) |
| ɸ16 | ɸ4 |
| ɸ16–ɸ32 | ɸ6 |
| ɸ32–ɸ63 | ɸ8 |
| ɸ63–ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Hlavní potrubí pro provoz ventilu může volit o něco větší potrubí (což nebude mít za následek žádnou dodatečnou spotřebu vzduchu, takže nevzniknou dodatečné náklady při provozu).
2. Potrubí mezi ventilem a válcem by však mělo být optimalizováno podle následujících zásad: pokud je průměr potrubí příliš malý, bude se škrtit, čímž se omezí rychlost válce; Nadměrný průměr potrubí však může způsobit stagnaci, a tím zvýšit spotřebu vzduchu a dobu plnění.
3. Je nutné vzít v úvahu poloměr ohybu a je velmi důležité zkontrolovat poloměr ohybu při použití vlečného řetězu.
PU hadičky mají obvykle pracovní tlak přibližně 10 kg/cm² při pokojové teplotě, i když se může lišit v závislosti na velikosti a modelu. Pro vysokotlaké aplikace jsou lepší volbou zesílené PU opletené trubky. Je konstruován s třívrstvým designem – vnější PU, střední polyesterová pletená výztuha a vnitřní PU – poskytující zvýšenou odolnost proti tlaku a trvanlivost. Navíc je tento typ PU hadic vhodný pro přenos vzduchu i vody.
Princip výběru: Tlak při roztržení ≥ 3 × pracovní tlak
Flexibilita PU hadic hraje kritickou roli v instalačním prostoru a pohybu zařízení, zvláště když se používají různé velikosti, jako jsou 6mm a 8mm PU hadičky. Menší průměry, jako je 6mm PU trubice, nabízejí užší poloměr ohybu, díky čemuž jsou ideální pro kompaktní instalace, jako jsou ovládací panely nebo malé automatizační systémy, kde je omezený prostor. Naproti tomu 8mm PU hadička poskytuje vyšší kapacitu proudění vzduchu a běžně se používá v aplikacích, jako jsou pneumatické nástroje nebo větší stroje, kde je vyžadována flexibilita a průtok. V dynamických systémech, jako jsou robotická ramena nebo balicí stroje, zajišťuje vysoce kvalitní polyuretanové potrubí hladký pohyb bez zauzlování, zlepšuje účinnost a prodlužuje životnost. Výběr správné velikosti přímo ovlivňuje výkon systému a efektivitu instalace.
měkčí, odolný proti ohybu, schopný rychle odskočit po ohnutí, méně náchylný k zablokování při ohýbání, specializovaný na automatizační systémy, směrování zařízení bez zaseknutí
Tvrdost PU trubek je obvykle mezi 60A a 95A, v závislosti na složení materiálu a aplikaci. 60APU trubiceje měkký a snadno se ohýbá, vhodný pro scény vyžadující častý pohyb; PU trubice 95A je tvrdší a vhodná pro situace, které vyžadují vysoký tlak nebo dlouhodobou fixaci. Při výběru je nutné vyvážit flexibilitu a tuhost podle aktuální potřeby.
①. Poměr materiálů: Poměr měkkých a tvrdých segmentů v polyuretanu přímo ovlivňuje tvrdost a úprava poměru může změnit vlastnosti trubky.
②. Aditiva: Přidání určitých plniv nebo změkčovadel může výrazně změnit tvrdost, jako je přidání oxidu křemičitého, což může zvýšit tuhost.
③. Výrobní proces: Parametry procesu, jako je teplota vytlačování a rychlost chlazení, mohou mít také jemný vliv na konečnou tvrdost.
·Dynamické použití: Při častých scénářích ohýbání (jako je přívod plynu s mechanickým ramenem) se doporučuje zvolit hadice v rozsahu od 60A do 75A, aby se zabránilo únavovému praskání.
·Vysokotlaké prostředí: Při přepravě vysokotlakých kapalin se doporučuje používat tvrdé trubky s 85A nebo více, aby byla zajištěna pevnost v tlaku.
Požadavky na odolnost proti opotřebení: V situacích, kdy dochází k tažení nebo tření na zemi, je ideálnější vyvážená tvrdost kolem 80A.
①. Zkontrolujte tvrdost a identifikujte 85-95A. V létě není tvrdost 98A snadno změkčena při vysokých teplotách; Tvrdost 95A v zimě, v chladné zimě se nedá snadno vytvrdit. Příliš měkké se snadno rozzlobí; Příliš tvrdé a náchylné k praskání
②. Pinch the tube wall evenly without any bubbles. Pokud jsou při sevření nějaké duté nebo konkávní vlasy, považuje se to za vadné
③. Zkontrolujte elasticitu. Po ohnutí o 90 stupňů se během několika sekund odrazí. Pokud je odraz pomalý a zbyly záhyby, neměly by se používat
④. Zkontrolujte vnitřní průměr a vyberte odpovídající specifikace podle tlaku zařízení. Pokud vnitřní průměr není správný, ovlivní to výkon
Stlačený vzduch z kompresorů má vysokou teplotu. Krátkodobé užívání je v pořádku, ale dlouhodobé užívání může způsobit otok nebo prasknutí tuby. Doporučuje se používat se vzduchovými nádržemi, chladiči a vzduchovými filtry.
V dílnách se PU trubky často svíjejí, tahají a mohou přijít do styku s korozivními kapalinami. Tyto faktory mohou poškodit povrch trubky, urychlit stárnutí a zkrátit životnost. Trubky včas vyměňte nebo použijte vysokotlaké pletené PU trubice OLK.
Lakování stříkáním zahrnuje vysoké teploty, korozivní barvy a tahání trubek pod tlakem, což může vést k prasknutí. Postupujte podle grafu tlak-teplota trubek, udržujte tlak v bezpečných mezích a zvažte použití vysokotlakého opletu OLKPU trubky.
Normální přímé spoje, ohyby a T-kusy mohou být připojeny
Ano, barvu pneumatické trubky a označení na ní lze přizpůsobit
