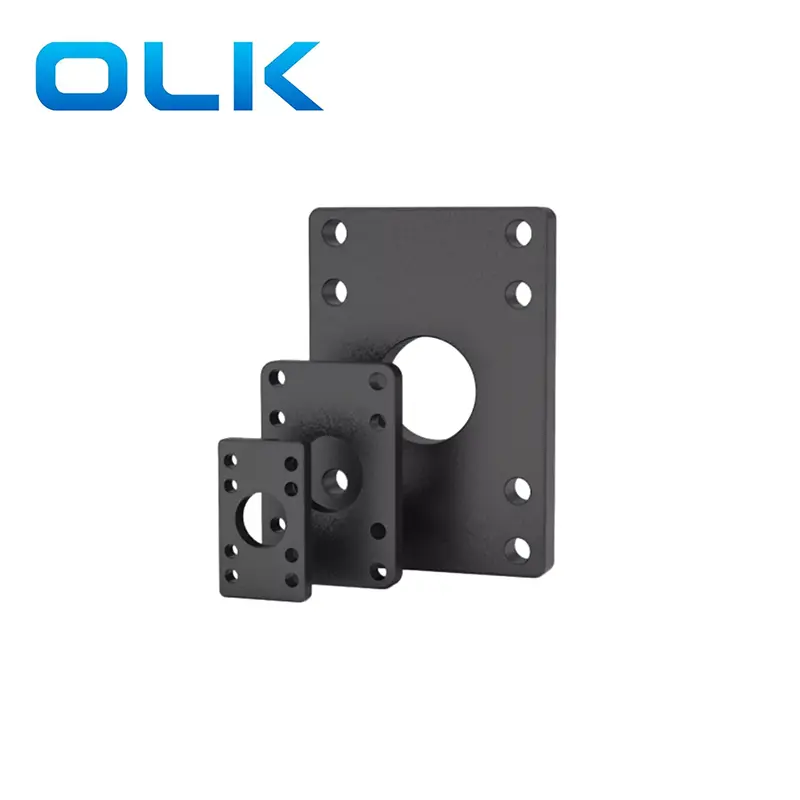

Mountance FA příruby je přední montážní držák používaná pro standardní pneumatické válce SC.

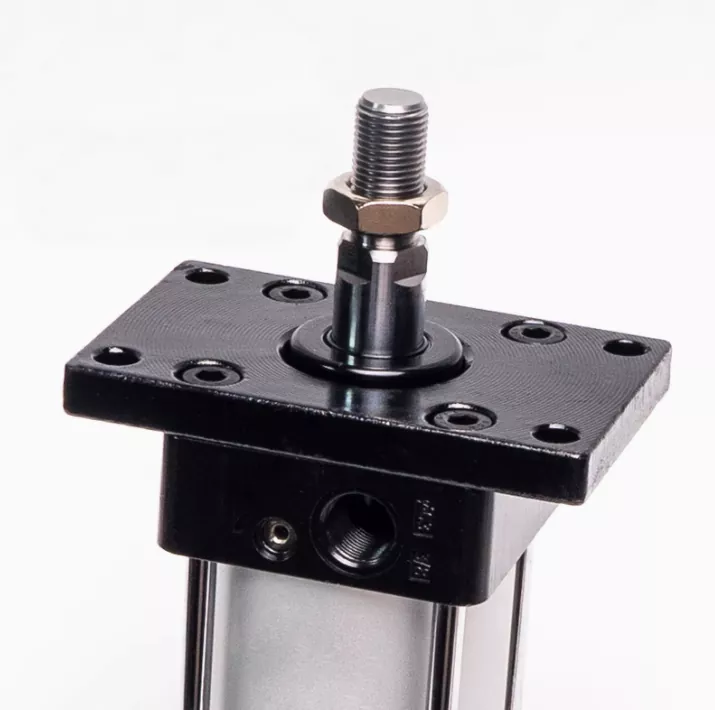

FA přírubové držáky je černé obdélníkové byty s montážními otvory, který umožňuje pneumatický válec řady SC pevně pevně na stroji a povrchu z ne-rodového konce.
Aplikace: Vzhledem k vhodnosti konzoly FA-Front Front Flonge pro instalaci zařízení s držáky nebo robotickými rameny na přední straně a obvykle ve stejné rovině jako instalační otvory automatických strojů. Existuje tedy několik typických scénářů aplikací následujících
Balení strojů: Lineární pohyby s pevnou polohou s přesným ovládáním zdvihu.
Automatizační zařízení: Stabilní montáž pro válce ve svislém nebo horizontálním polohování.
Manipulace s materiálem: Používá se v příslušenství, kde je třeba válec bezpečně přišroubovat.
Obráběcí stanice: Pro stisknutí, tlačení nebo upínání, které vyžadují nulový boční pohyb.
Zkušební plošiny a kontrolní jednotky: Kde je pro opakovatelnost nezbytné tuhé polohování válců.
|
Sc |
63 |
X |
50 |
- |
S |
- |
Fa |
|
SC SERIES STANDARDNÍ PNEUMACIT CYLINVER |
Velikost otvoru |
|
mrtvice |
|
S ： Magnetické |
|
FA: Hlava válce s přírubou příruby |
|
|
|
|
|
|
Prázdné: non |
|
|
|
Průměr kódu / otvoru |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
BC |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
BD |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
BÝT |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
A |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
BP |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Lze pro použití s jinými válci pro použití konzolu FA přední příruby?
Instalační otvory různých válců mají různé pozice a měly by být použity odpovídající přírubové destičky FA. Tuto přírubu řady FA lze použít pouze se standardními válci řady SC.
Whtats odlišné s olk fa přírubou a zadní přírubou FB？
FA přední příruba: Připojte přední konec válce k vybavení, přičemž pístová tyč směřuje směrem ven během instalace. Běžně se používají ve scénářích front-end a zatížení.
Zadní příruba FB: Připojte zadní konec válce k vybavení a skryjte tělo válce za držák. Vhodné pro situace, kdy je třeba pevné tělo válce a jeho poloha udržována.
