Magnetický spínač válce

OLK pneumatic je jedním z profesionálních výrobců a dodavatelů přepínačů v Číně. Naše výrobky mají na skladě továrny, vítejte na velkoobchodním magnetickém přepínači z nás.

Odeslat dotaz

Popis výrobku

Magnetický spínač válců se používá k detekci polohy vzduchové zdvihu, nepotřebujete ovládací ventily stroje nebo spínače zdvihu a jejich montážní konzoly na obou koncích zdvihu a bez potřeby kolizních bloků na konci pístové tyče, což usnadňuje použití a kompaktní ve struktuře. Vysoká spolehlivost, dlouhá životnost, nízká cena a doba odezvy na přepínač, proto byla široce používána.

OLK navrhuje při použití, je důležité si uvědomit, že magnetický spínač válce by neměl být nainstalován poblíž zařízení se silnými magnetickými poli. Když se dvě pneumatické válce vybavené magnetickými spínači pohybují paralelně, aby se zabránilo magnetickému rušení, měla by být vzdálenost větší než 40 mm. Je nutné pravidelně kontrolovat, zda je poloha magnetického spínače kompenzována.

Charakteristiky spínače magnetické indukce

· Inteligentní snímání

· Magnetická stabilita, citlivá indukce

· Snadno se instaluje, lze nainstalovat na libovolné poloze podél tahu válce

Model	CS1-F	CS1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Použitelné válce	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Zlo/můj	SDA (Groove)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Metoda instalace	Trátěné tyče/kruhové pásy	Trátěné tyče/kruhové pásy	Dráha	Zrušeno	Dráha	Dráha	Dráha	Dráha	Dráha

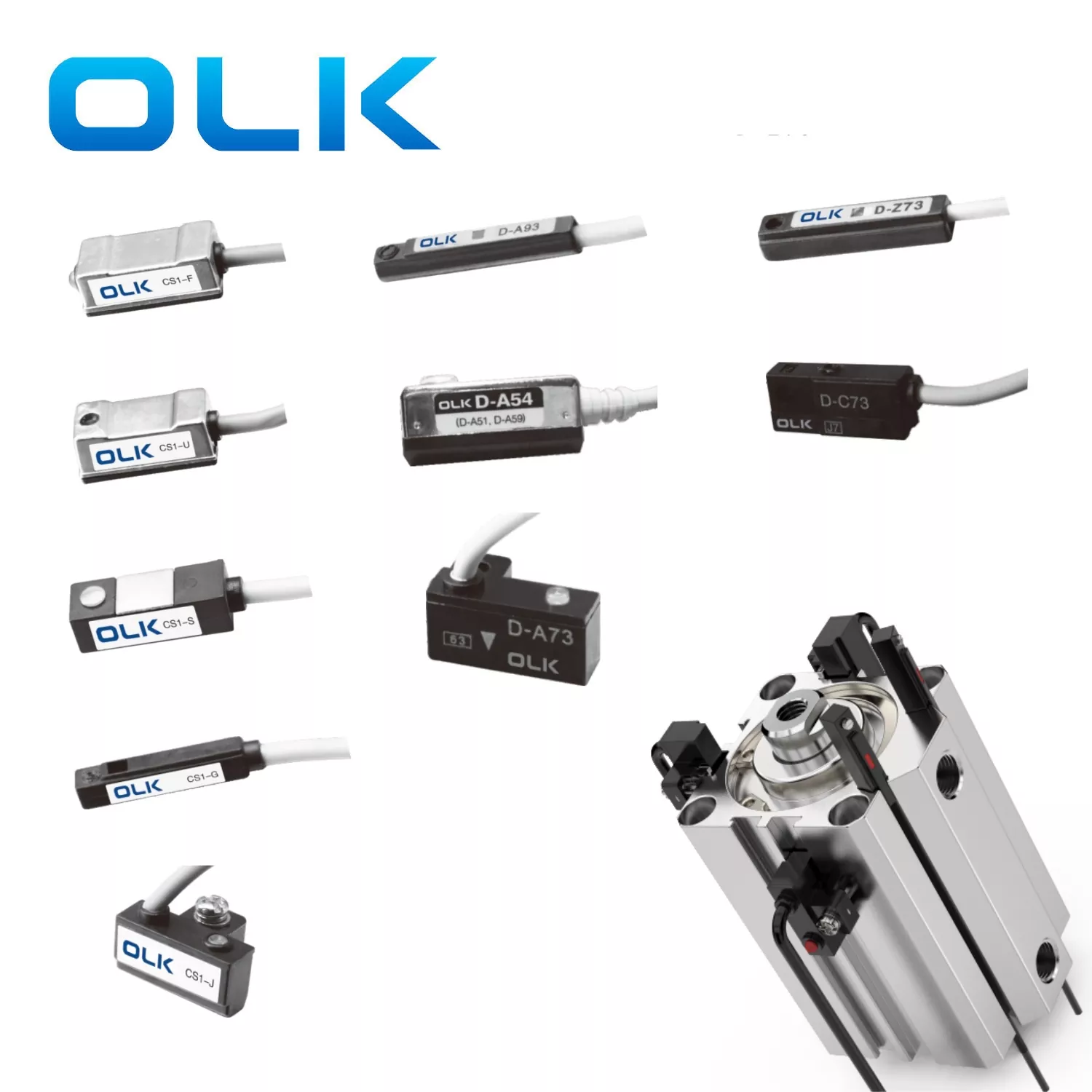

Fotografie
Schéma aplikace válců
Schéma rozměru obrysu
Typ spínače	SPST normálně otevřená	SPST normálně otevřená	SPST normálně otevřená	SPST normálně otevřená	SPST normálně otevřená	SPST normálně otevřená	SPST normálně otevřená	SPST normálně otevřená	SPST normálně otevřená
Typ snímání	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem	Přepínač rákosu s kontaktem
Provozní napětí	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
Přepínání proudu Max	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)
Maximální kontaktní kapacita	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)
Vnitřní spotřeba energie	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný
Pokles napětí	Max 2,5V @ 10Ma DC	Max 2,5V @ 100ma DC	Max 2,5V @ 100ma DC	Max 2,5V @ 10Ma DC	Max 2,5V @ 10Ma DC	Max 2,5V @ 40Ma DC	Max 2,5V @ 10Ma DC	Max 2,5V @ 40Ma DC	Max 2,5V @ 40Ma DC
Únik proudu						Max 10w		Max 10w	Max 10w
Indikátorové světlo	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED
Kabel	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji	2,8φ, 2c, PVC odolný vůči šedému oleji
Citlivost					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Frekvence přepínání max	200 Hz	200 Hz	200 Hz	200 Hz	-	–	-	–	-
Provozní teplota	–	–	–	–	–	–	–	–	–
Odolnost proti šoku	30G	30G	30G	30G	30G	30G	30G	30G	30G
Odolnost vůči vibracím	–	–	–	–	–	–	–	–	–
Ochrana	–	–	–	–	–	–	–	–	–
Ochranný obvod	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný	Žádný

Příslušenství pro magnetické spínače

Model	SU-10	Su-12	SU-15	Su-16	SU-18	TCS1-F
Použitelné válce	Su32	Su32/40/50	Jeho	SU80/100/12		Konzola
Metoda instalace	Dráha	Dráha	Dráha	Dráha	Dráha	Šroub
Jednotka	PCS	PCS	PCS	PCS	PCS	PCS

Příslušenství pro magnetické spínače-bezvýrazné ocelové zipové vazby

Model	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	MAL-32	MAL-40
Jednotka	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS

Metoda instalace magnetického přepínače vzduchového válce:

1: Zajistěte se s vazbami na zip z nerezové oceli

2: Opraveno na tahové tyči

3: Nainstalujte přímo z instalačního slotu

4: Instalace železnice

Opatření pro magnetické spínače

· Nepřepnítejte zkratu 2-vodičové spínače.

Magnetické spínače s 2 vodiči mají velmi nízkou rezistenci. Jejich připojení přímo k napájení může způsobit zkrat a spálit spínač.

· Zkontrolujte polaritu kabelů.

Správnou polaritu musí být spojeny 2vodičové přepínače. Obrácené kabeláž může způsobit, že se signální světlo nezapne.

Správné přepínače 3vodičů musí být také zapojeny, nebo mohou být poškozeny.

· Nepřipojujete se přímo k velkým indukčním zatížením.

Velká zatížení, jako jsou motory nebo velké solenoidové ventily, mohou způsobit proud přepětí a zničit spínač. Ujistěte se, že napětí a proud jsou stabilní a čisté.

· Vyvarujte se silných magnetických polí a kovových čipů.

Ty mohou snížit citlivost a způsobit falešné signály nebo selhání. Pro silné magnetické prostředí použijte speciální magnetické spínače určené pro toto použití.

· Nepoužívejte v drsném prostředí.

Senzorová hlava je vyrobena z pryskyřice. Vyvarujte se vody, chemikálií nebo mořské vodě, což může způsobit, že praskne nebo bobtná.

· Zvládněte opatrně.

Magnetické spínače jsou křehké. Během skladování, přepravy a instalace se vyhněte dopadům, tahání nebo hrubému zacházení.

· Únik proudu ve dvouvodičových elektronických spínačích.

Tyto přepínače mají malý únikový proud. Ujistěte se, že počáteční proud zatížení je vyšší než únikový proud, aby se zabránilo falešným signálům. 3vodičové spínače mají nižší únik nebo používají mechanické spínače bez úniku.

· Pro jiné zvláštní podmínky se před použitím konzultujte.

Kontaktujte tým OLK, abyste zabránili poškození nebo ztrátě při nesprávném použití.

FAQ:

Jak se používá magnetický spínač?

Magnetické spínače lze použít ve spojení s PLC, relé a dalšími řadiči k přenosu signálů.

Jaká jsou preventivní opatření pro magnetické spínače?

Při použití magnetických spínačů nekryjte napájení přímo.

Co je nekontaktní magnetický spínač?

Nekontaktní magnetický spínač funguje odlišně od typu kontaktu. Používá elektronické komponenty k detekci magnetů namísto mechanických částí, jako jsou přepínače rákosu. Proto se to také nazývá pevný nebo elektronický magnetický spínač. Má lepší odolnost vůči šokům a vibracím a jeho životnost je téměř trvalá.

Porovnání dvou metod detekce pozice pro válce
Způsob detekce		charakteristický
Limitní spínač: Spínače limitu jsou nainstalovány s bloky kolize před pístovou tyčí. V typu spínače limitu jsou na obou koncích pohybového zdvihu pístové tyče instalovány bloky kolize na instalaci pístové tyče a spínače limitu (jako jsou cestovní spínače a mechanické ovládací ventily) jsou instalovány, aby se detekoval pohybový zdvih pístu. Je to kontaktní spínač.		1) Pracovní vytížení designu, instalace, ladění a údržby je velké. 2) Instalační prostor je velký 3) Náklady jsou vysoké. 4) Pokud je použita nesprávně, je životnost krátká. 5) Neovlivňována magnetickými poli

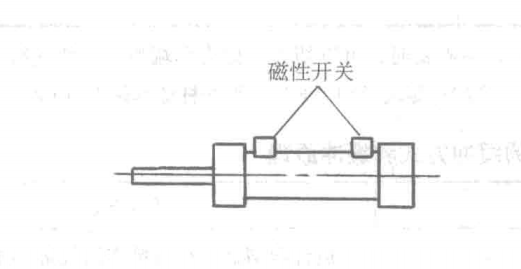

Magnetický spínač: Typ magnetického spínače je nainstalovat dva magnetické spínače přímo do různých pozic na těle válce, aby se detekoval pohybový zdvih vzduchového válce. Je to nekontaktní přepínač.		1) Skvěle šetří doba návrhu a instalace, snadno se ladí 2) Malý instalační prostor 3) Náklady jsou výrazně sníženy, s méně přílohy. 4) Má vysokou spolehlivost, dlouhou životnost a dobrou opakovatelnost akčních pozic. Neexistuje žádný problém s poškozením mechanického dopadu a má silné schopnosti odolnosti proti prachu, vodě a oleji. 5) Je snadné dosáhnout elektrického pneumatického kontroly kloubů 6) Anti magnetická opatření by měla být přijata na silných magnetických polích
