TCTC-M BRACKET

Model:TC32

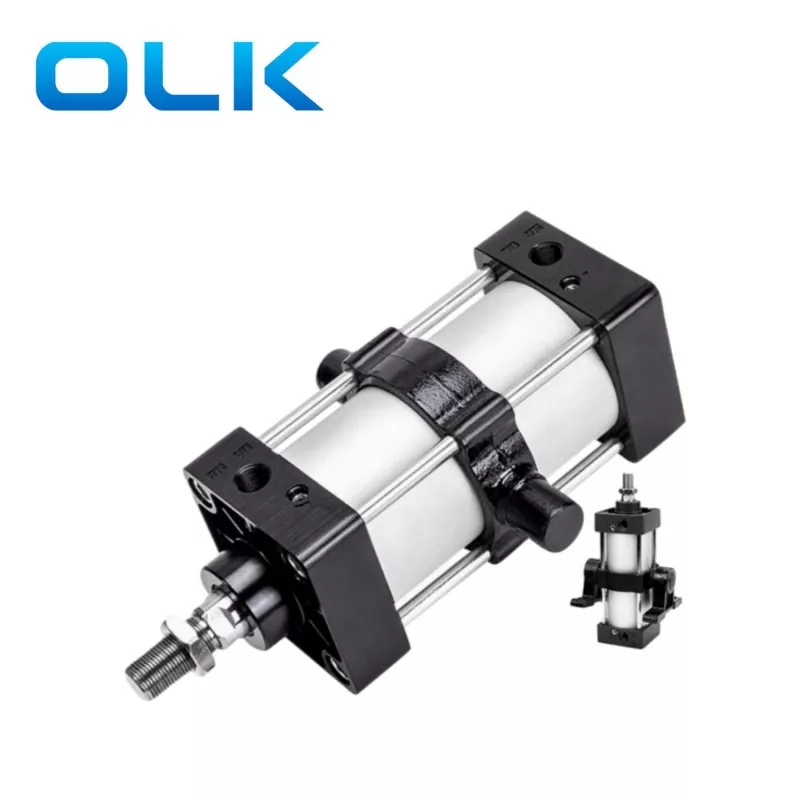

Jako profesionální výroba držáku TC/TC-M si můžete být jisti, že si koupíte držák TC/TC-M z naší továrny a OLK vám nabídne nejlepší služby po prodeji a včasné dodání. Standardní instalační držák OLK pro držák středního houpačky TC/TC-M je vyroben z vysoce pevného vstřikování železa a povrch je potažen technologií černého zinku, která není snadná rezavě a je odolná proti korozi. Hlavní konzola TC/TC-M je obvykle instalována ve střední poloze pneumatického válce a montážní konzola TC může být stanovena v libovolné poloze. Vzduchový válec se může houpat kolem ose středního ucha, která je vhodná pro válce velikosti dlouhého otvoru. Instalační konstrukce konzoly pro TC a TC-M je strukturálně stabilní, zajistěte, aby se vzduchový válec během vysokorychlostního recipročního pohybu netřesu.

Odeslat dotaz

Popis výrobku

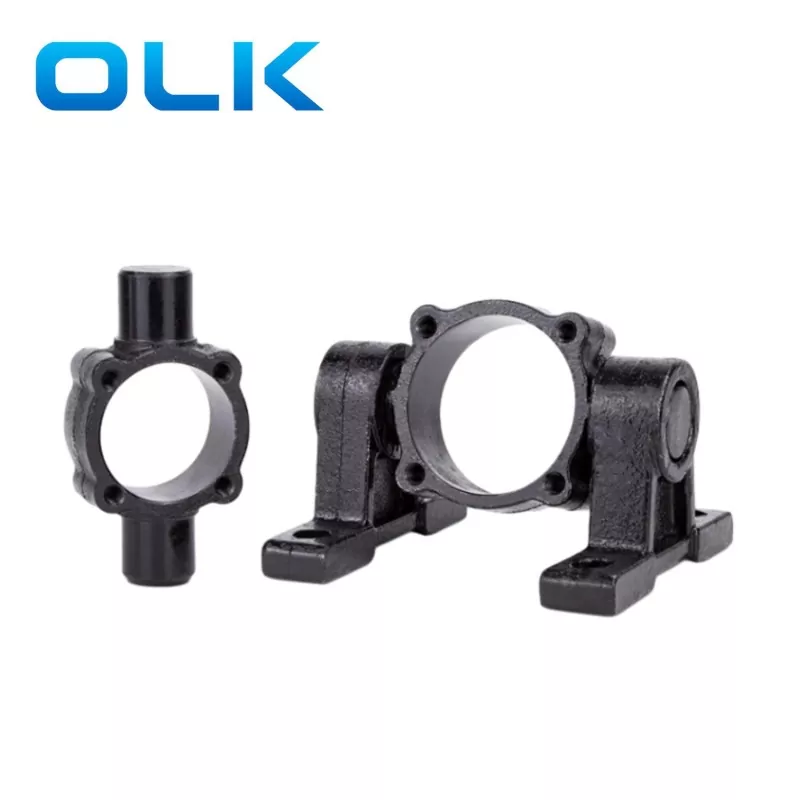

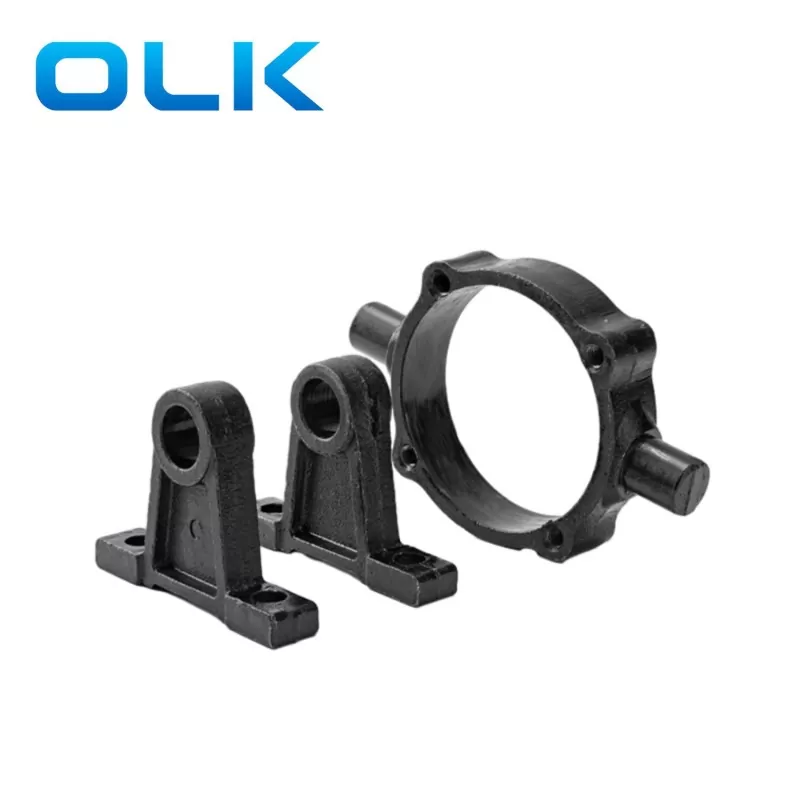

Ve srovnání s držákem TC má montážní držák TC-M dvě další montážní základny a struktura držáku TC-M je robustnější, vhodná pro aplikace s vysokou provozní frekvencí nebo vysokou hnací silou.

Jak montážní konzola TC-M TC-M, mají hodnocení 360 ° rotace. TC/TC-M může provádět pohyby svislých kolébkových ramen a upravit stupeň volnosti vzduchového pohybu, obleku pro pracovní scénáře, jako jsou balicí zařízení, třídicí systémy, montážní zařízení atd.

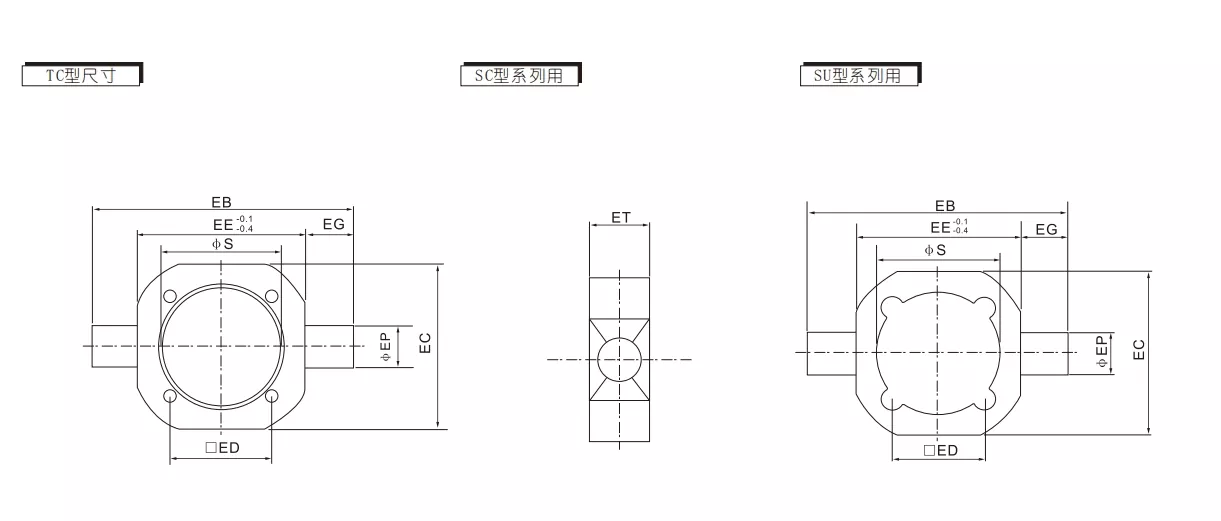

TC konzola externí dimenze data

Průměr kódu / otvoru	EB	EC	Ed	Z	NAPŘ	Ep	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

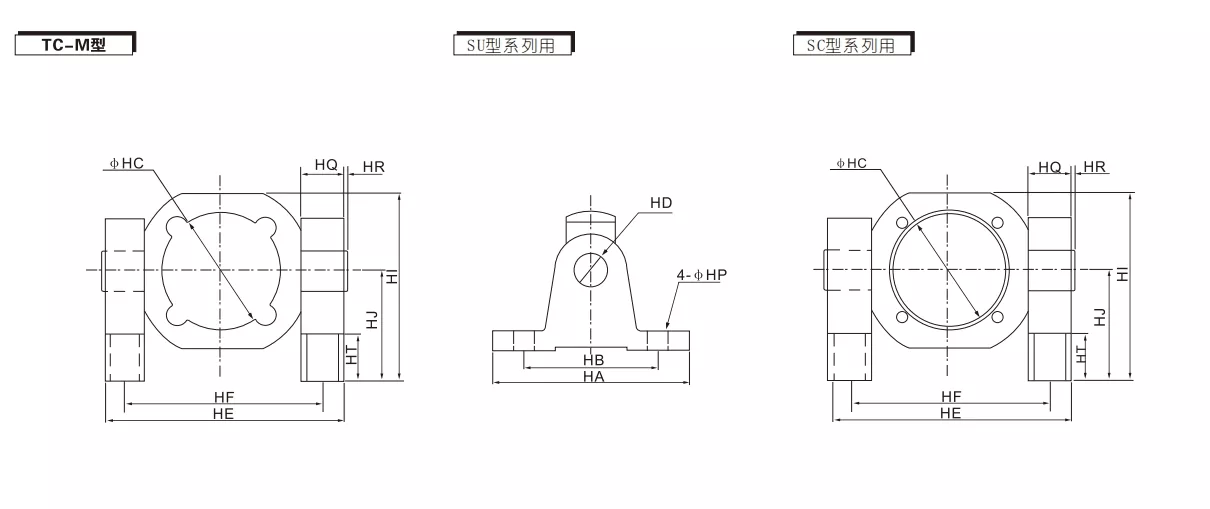

Údaje o externí dimenzi TC-M

Průměr kódu / otvoru	Ha	HB	HC	HD	ON	Hf	AHOJ	HJ	HQ	HR	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14
