3V 4V potrubí ventil

Bez ohledu na to, zda se jedná o 3V nebo 4V pneumatický solenoidový ventil, kromě typu jediného ventilu můžeme také dát dohromady mnoho solenoidových ventilů. Tomu se nazývá 3V 4V potrubí ventil nebo podlahová podlahová podlahová sběrnice.

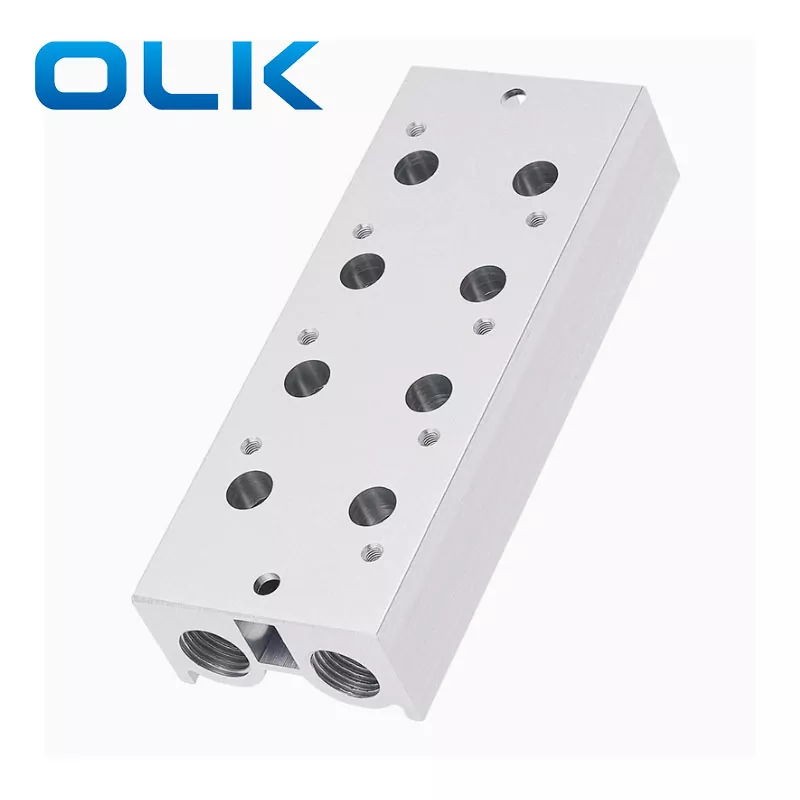

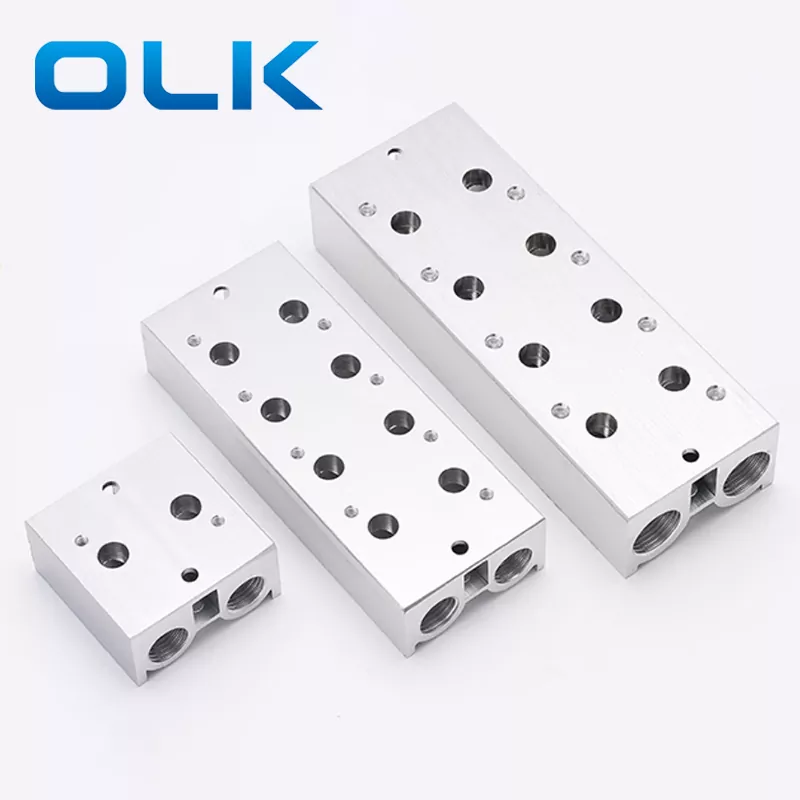

3V 4V potrubí ventil je deska s mnoha vzduchovými cestami. Má kompaktní design. Základní přístroj pro solenoidní ventil může nainstalovat 2 až 20 pneumatických solenoidových ventilů na jedno potrubí. Počet pozic na potrubí však nelze změnit.

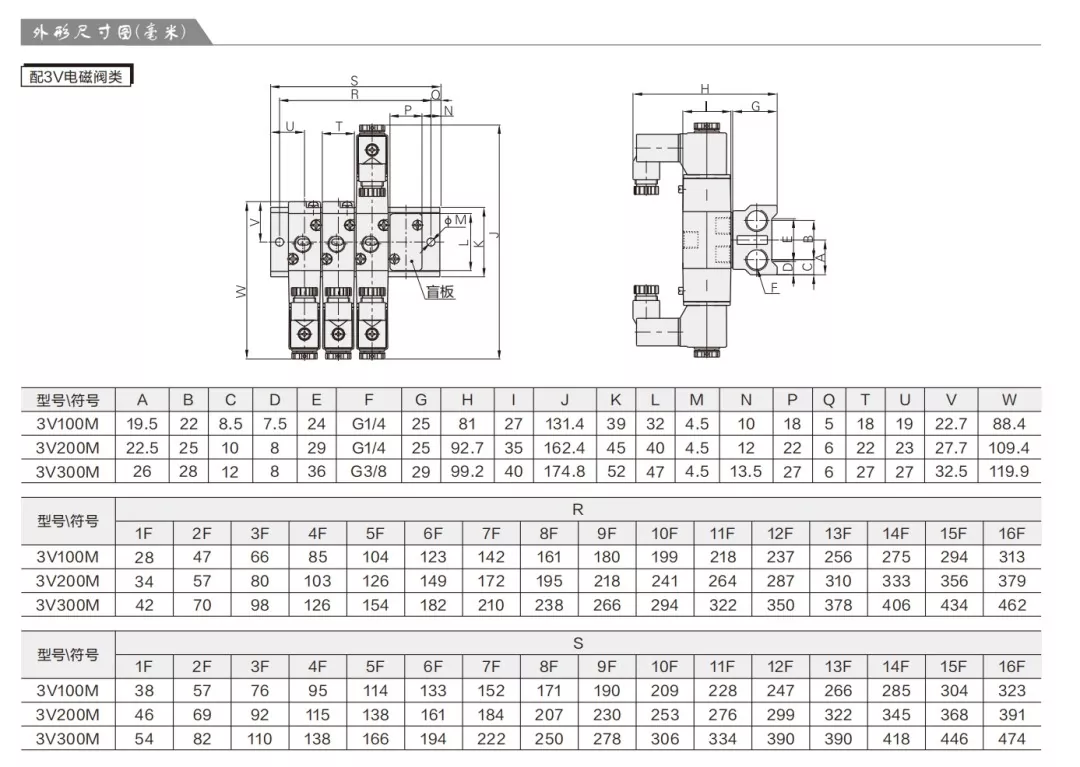

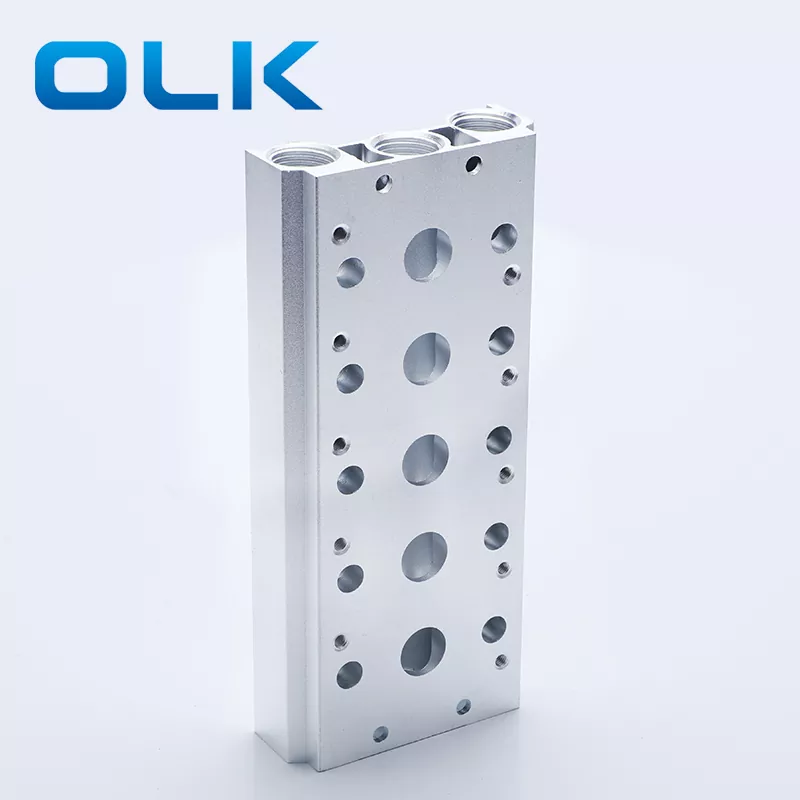

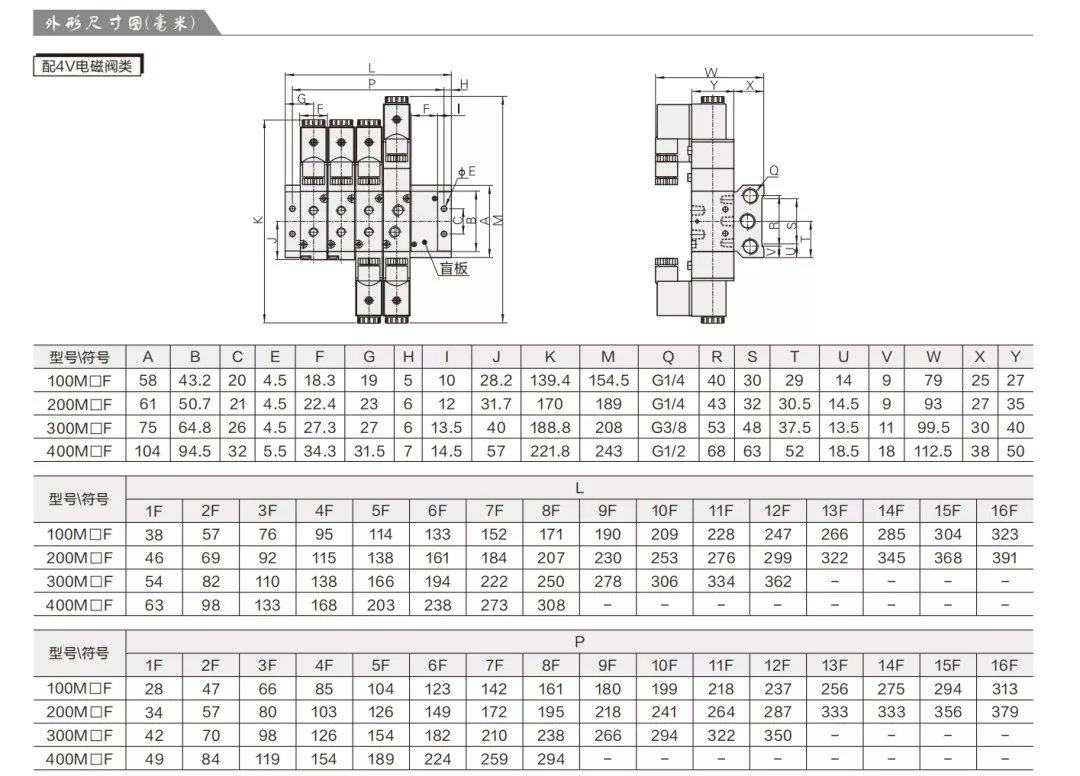

Všechny pneumatické solenoidové ventily na rozdělovači sdílejí stejný přívodní port vzduchu (P port) a výfukový port (r). Pro 3V potrubí je na levé straně jeden vstup vzduchu a jeden výstup vzduchu. Na pravé straně jsou nainstalovány dvě zástrčky. Pro 4V potrubí je ve středu jeden vstup vzduchu a na obou stranách dva vzduchové vývody (na levé straně). Na pravé straně jsou nainstalovány tři zástrčky.

Na výfukovém portu můžeme nainstalovat tlumič nebo zástrčku. Při používání tlumiče musíme zajistit, aby malé otvory nebyly blokovány.

Charakteristiky produktu 3V/4V ​​se solenoidní ventil ：

1. Může integrovat sjednocenou řadu směrových řídicích ventilů do skupiny ventilů, ušetřit prostor a náklady.

2. Má sjednocený příjem, výfuk a zapojení, což usnadňuje nalezení chyb.

3. Je flexibilní v kombinaci a má silnou rozšiřitelnost, což umožňuje libovolnou kombinaci nebo rozšíření počtu připojených směrových kontrolních ventilů

Pozor:

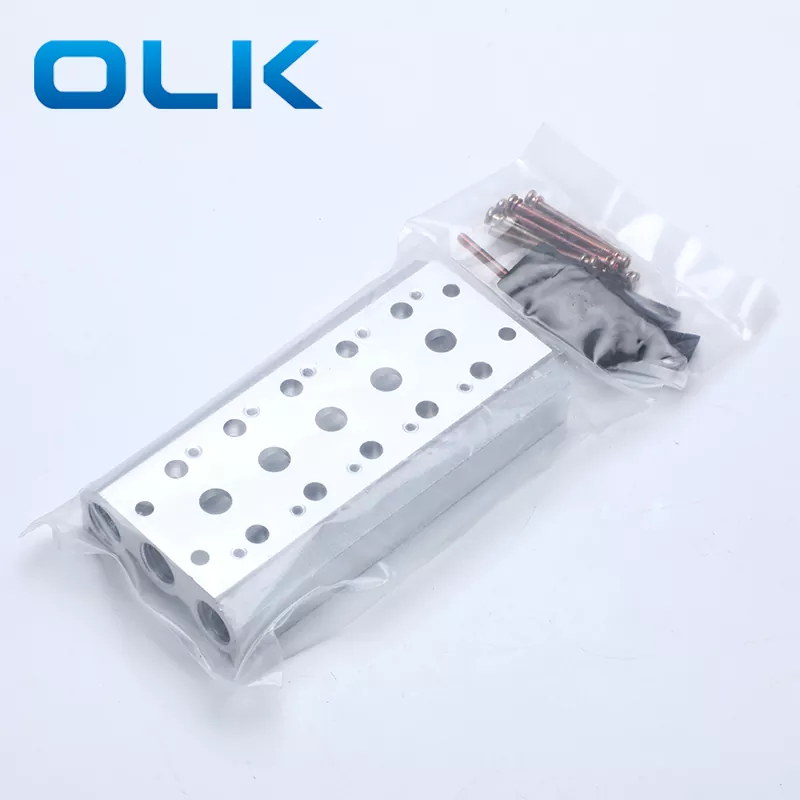

Sady solenoidových ventilů 1,3 V-maninolova obsahují potrubí, těsnění a šroub;

2,3V Solenoidní ventil potrubí soupravy prázdné desky obsahují prázdnou desku a šroub.

3. Při instalaci těsnění mezi pneumatickým solenoidovým ventilem a ventilovou deskou by měla být vyčnívající část nainstalována směrem dolů směrem dolů, aby se zabránilo úniku vzduchu.

FAQS:

1. Co je funkce prázdných desek ve skupinách solenoidových ventilů?

Nevyužité polohy těsnění: Prázdná deska se používá k zakrytí vyhrazených poloh v potrubí ventilu, kde není v současné době nainstalován žádný solenoidový ventil, zabraňuje úniku vzduchu a vniknutí prachu nebo zbytků. Zajišťuje celkovou vzduchová úroveň sestavy ventilu. Prázdná deska umožňuje snadnou budoucí expanzi nebo rekonfiguraci bez nutnosti vyměnit celý potrubí a snížit náklady na údržbu. V určitých případech lze prázdnou desku také použít k izolaci specifických kanálů pro bezpečnost nebo pokud se část systému dočasně nepoužívá.

2. Co je typy potrubí 3V 4V potrubí

Jediný pneumatický ventil nebo podlahová přístavní zařízení pro solenoidní ventil, existují dva typy potrubí s vnějšími trubkami: přímé potrubí a základny.
