Mechanický ovládací ventil řady S3 3cestný

Model:S3B

Vítejte ve velkoobchodním nebo přizpůsobeném 3cestném mechanickém tlačítkovém regulačním ventilu řady S3 z naší továrny kdykoli. Poskytneme vám tovární slevové ceny našich produktů. OLK pneumatic jsou výrobci a dodavatelé mechanických ventilů řady S3 v Číně.

Odeslat dotaz

Popis výrobku

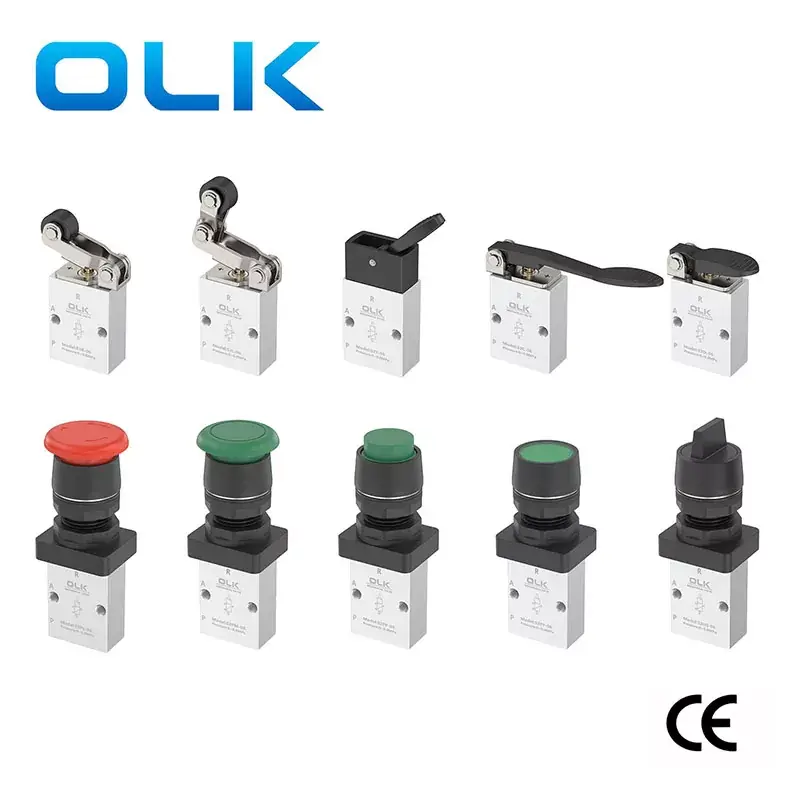

Můžete si být jisti, že si koupíte 3cestný mechanický tlačítkový regulační ventil řady S3 z naší továrny a my vám nabídneme ty nejlepší poprodejní služby a včasnou dodávku. Ouleikai (OLK) vyrábí kompaktní a externě řízený přímo působící 3cestný 2-cestný poloha mechanický ventil řady S3. Vyznačuje se flexibilním přepínáním a může být instalován v několika polohách. Instalace je velmi pohodlná a nevyžaduje mazání olejem. Ovládací hlavice jsou k dispozici v kovových i plastových materiálech, přičemž kovový materiál (S3C, S3D, S3Y, S3R, S3L) nabízí delší a spolehlivější životnost. Kombinace ovládací hlavice pro mechanický ventil lze objednat samostatně v továrně OULEIKAI v Číně

OULEIKAI FLEXIBILNÍ PŘEPÍNÁNÍ ŘADY 3 Mechanický tlačítkový ovládací ventil 3cestný Vlastnosti produktu

SYMBOL:

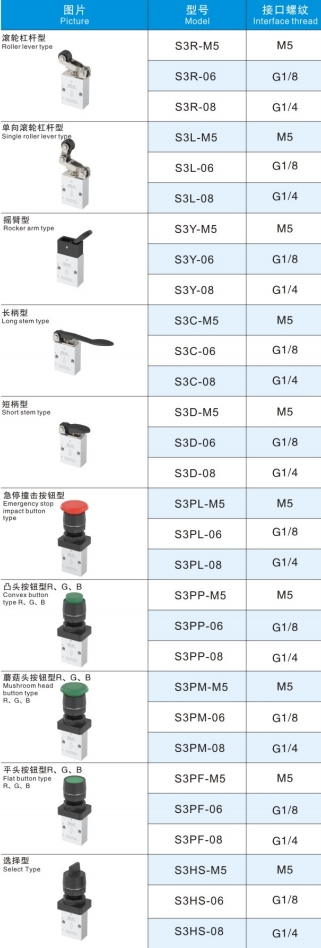

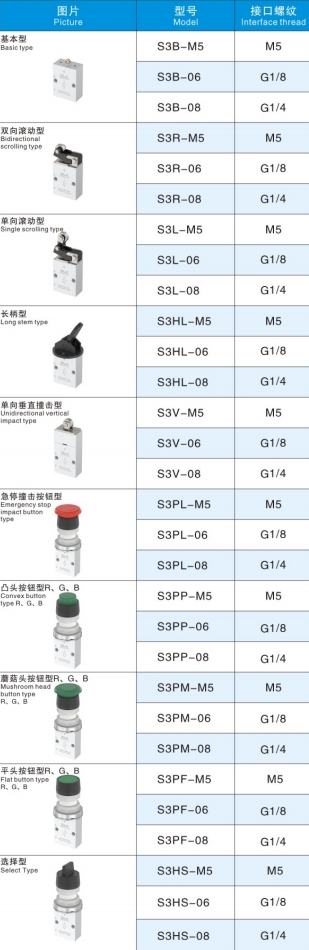

Objednací kód
S3	ODPOLEDNE	06	R
SÉRIE	KÓD	VELIKOST PORTU	BARVA KNOFLÍKU
S3 Series 2 pozice 3 cesta	B: Základní typ (M5B)	100:06:G1/8	PL: ČERVENÁ

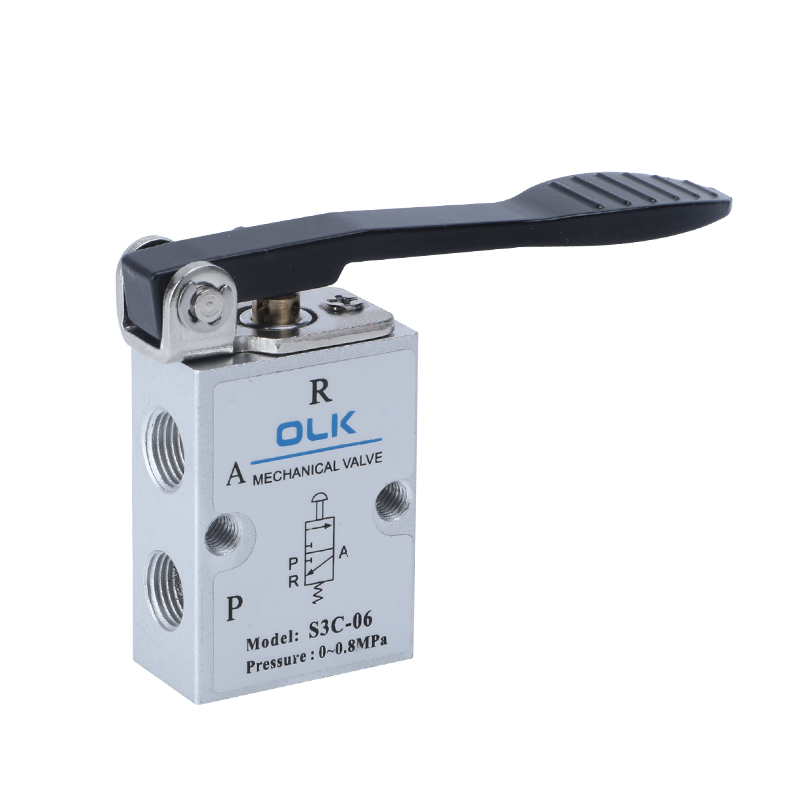

	C: Typ s dlouhou rukojetí (M5C)	200:06:G1/8	PP/PF/PM/HS:ČERVENÁ,ZELENÁ,ČERNÁ

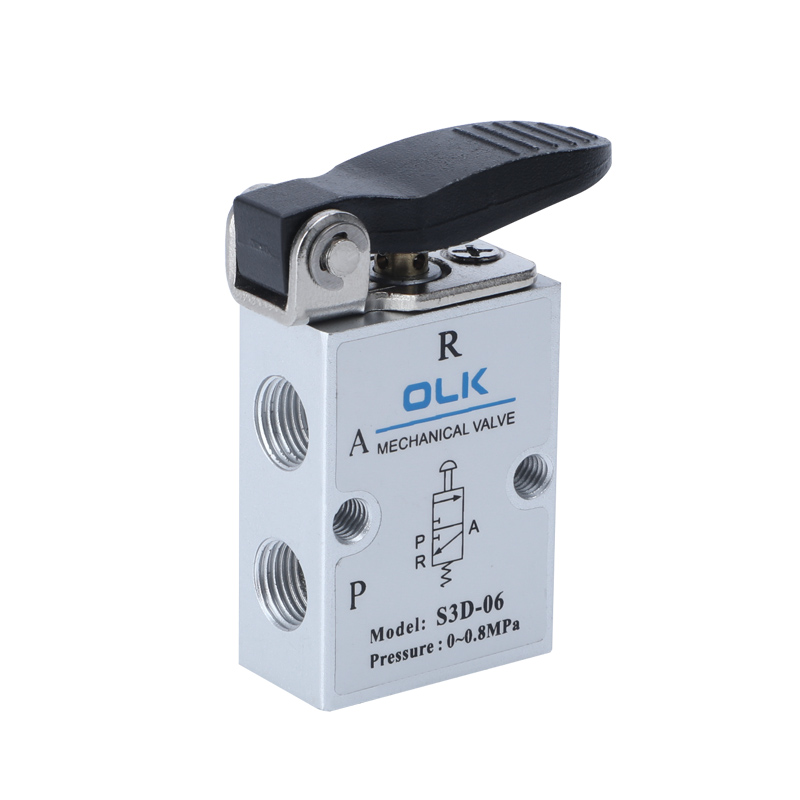

	D: Typ s krátkou rukojetí (M5D)	200:08:G1/4
	Y: Typ vahadla (M5Y)

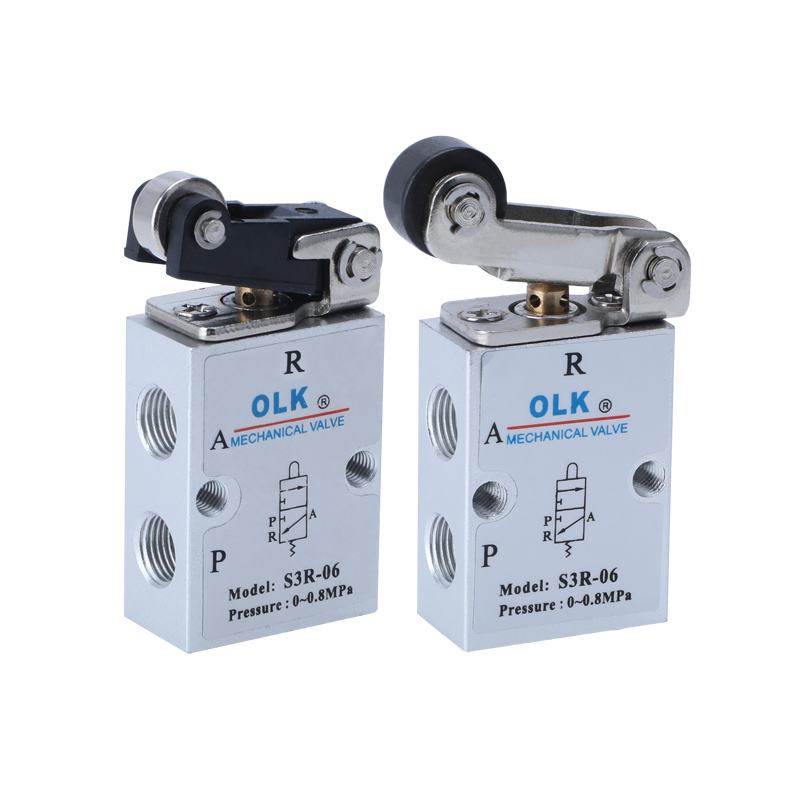

	R: Typ s válečkovou pákou (M5R)
	L: Typ s jednosměrnou válečkovou pákou (M5L)
	PL: Typ tlačítka nouzového zastavení (M5PL)
	PP: Typ tlačítka se zvýšenou hlavou (M5PP)
	PF:Typ tlačítka s plochou hlavou (M5PF)
	PM:Typ tlačítka s houbovou hlavou (M5PM)
	HS: Typ voliče (M5HS)

Vlastnosti produktu:

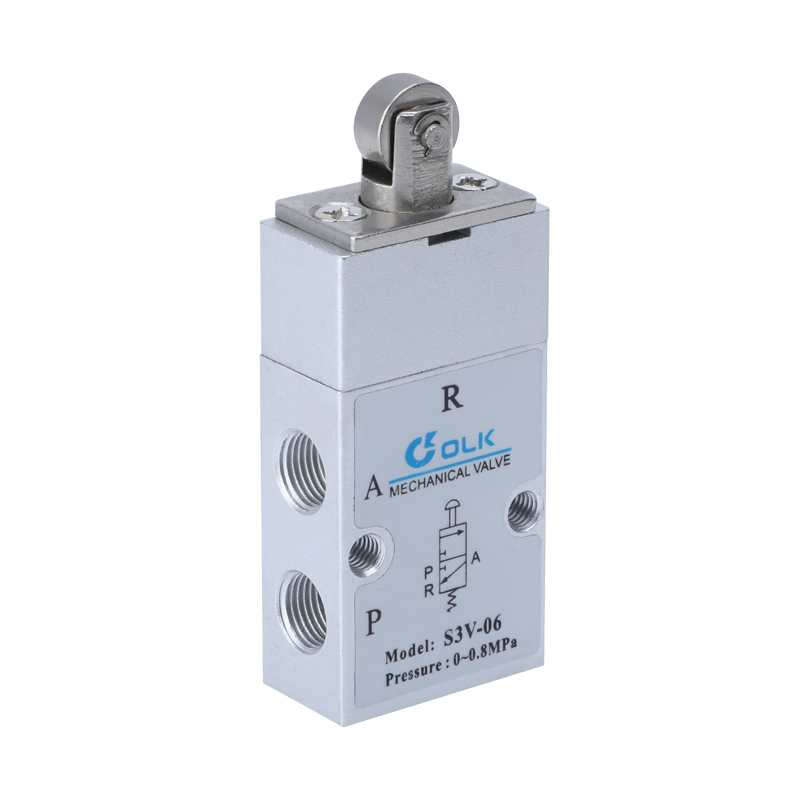

1. Řada S3B, S3R, S3L, S3V vyžaduje vnější sílu poskytovanou externími mechanismy pro spínání, vhodné pro detekci polohy nebo spínače zdvihu.

2. Série S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D se ovládají ručně a mají různé konstrukční tvary ovládacích hlavic pro pohodlné použití v různých podmínkách.

3. Konstrukce kulového ventilu s vynikajícím těsněním, flexibilním spínáním a bez nutnosti mazání olejem.

4. Snadná instalace s více montážními polohami.

5. Ovládací hlavice řady S3C, S3D, S3Y, S3R, S3L jsou vyrobeny z kovového materiálu, který zajišťuje dlouhou životnost a vyšší spolehlivost.

ŘADY S3 Mechanický tlačítkový ovládací ventil 3cestný Obecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Externí přímé jednání
Průměr portu	05:M5,06:G1/8,08:G1/4
počet pozic	Dvě pozice tři cesty
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0-0,8 (0-114)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-20-70
Plocha průřezu mm² (hodnota CV)	05:2,5 (0,14), 06:8 (0,45), 08:12 (0,67)
Materiál těla	hliníková slitina

ŘADY S3 Mechanický tlačítkový ovládací ventil 3cestný Instalace a aplikace:

1) Ovládací část je vyrobena z technického plastu a lze ji ovládat pouze ručně. K přepínání ventilu je zakázáno používat kovový náraz.

2) Série S3B, S3C, S3D, S3PM, S3PF, S3PP se automaticky resetují. Ruční ventily S3Y, S3HS, S3PL se ručně resetují. Po stisknutí M3PL do polohy je třeba otočit otočným knoflíkem pro resetování.

3) Dávejte pozor na spínací zdvih. Pokud jakákoli vnější síla způsobí sepnutí ventilu, nesmí základní spínací zdvih překročit rozsah spínacího zdvihu uvedený v tabulce ovládacích zdvihů, jinak může dojít k poškození tělesa ventilu.

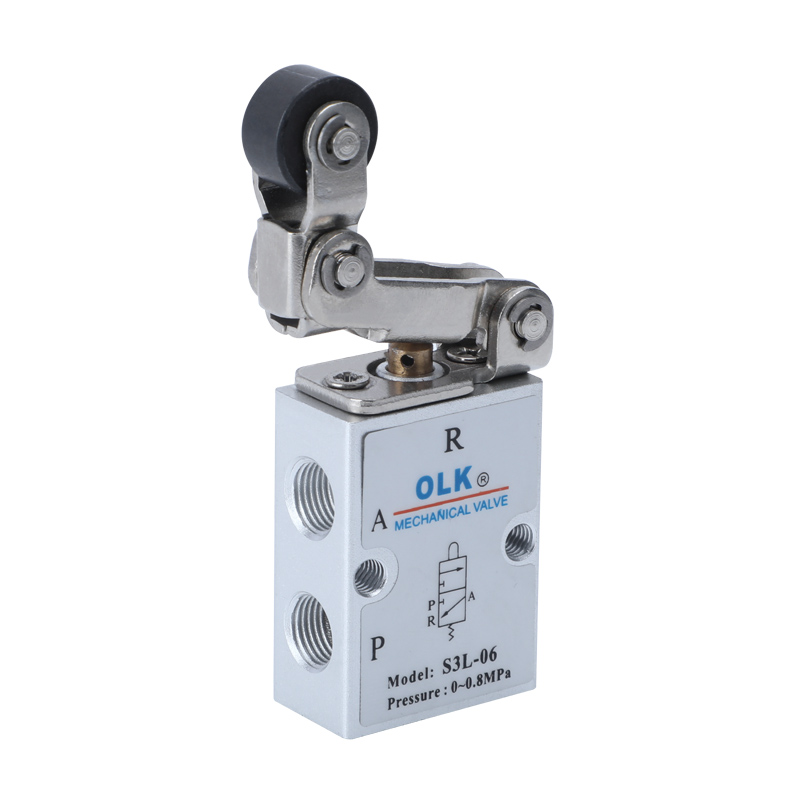

4) Jednosměrný válečkový ventil S3L se může přepínat pouze v jednom směru (zprava doleva nárazem). Náraz v opačném směru (zleva doprava) je neúčinný.

5) Kombinace ovládacích hlavic lze objednat samostatně.
