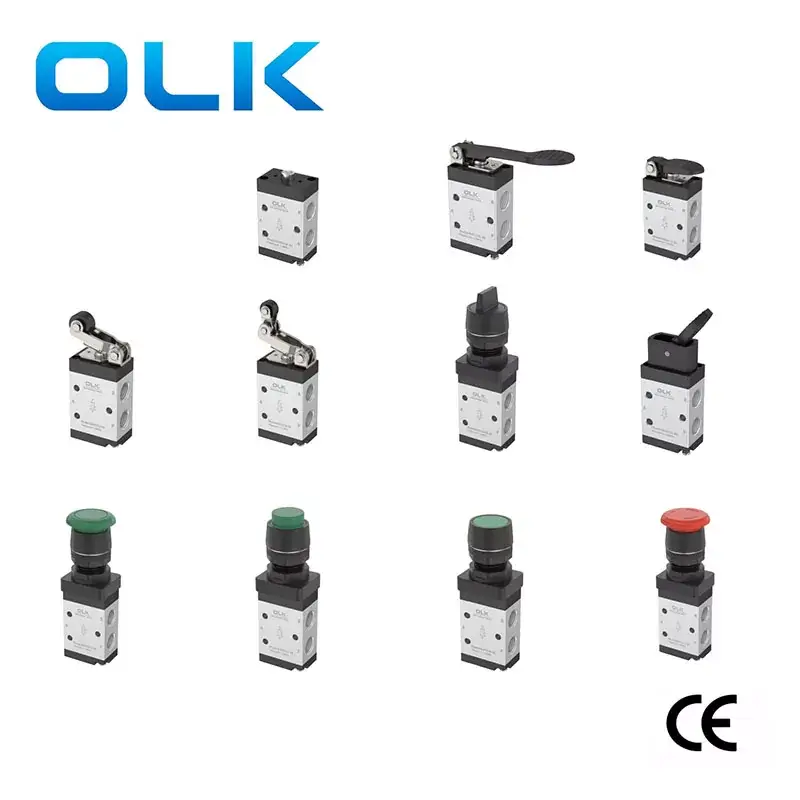

Třícestný mechanický tlačítkový regulační ventil řady M3

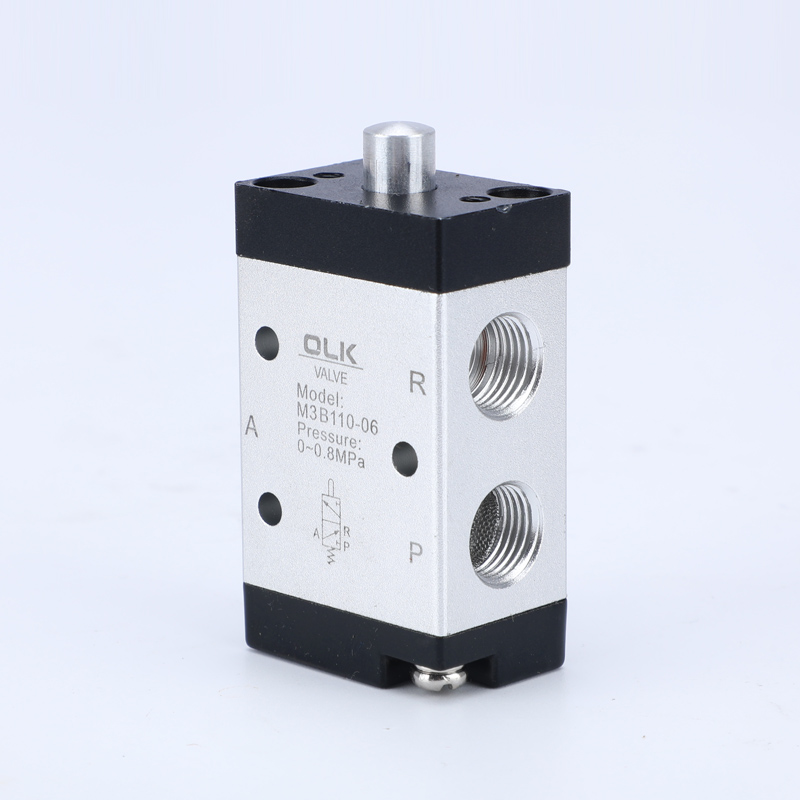

Model:M3B

Vítejte ve velkoobchodním nebo přizpůsobeném 3cestném mechanickém tlačítkovém regulačním ventilu řady M3 z naší továrny kdykoli. Poskytneme vám tovární slevové ceny našich produktů. OLK pneumatic jsou 3cestní výrobci a dodavatelé mechanických ovládacích ventilů řady M3 v Číně.

Odeslat dotaz

Popis výrobku

3/2 cestný mechanický ventil airtac typu Ouleikai řady M3 má 2 provozní stavy a 3 volby cesty. Mechanický ventil M3 vhodný pro různé scénáře pneumatického ovládání. Struktura pístového typu mechanického ventilu M3 není ovlivněna pracovním tlakem. stabilní, spolehlivý a odolný, vhodný pro dlouhodobě stabilní pracovní prostředí, jako je pneumatické ovládání v automatizovaných výrobních linkách, jako jsou montážní linky a balicí linky.

Symbol:

Objednací kód

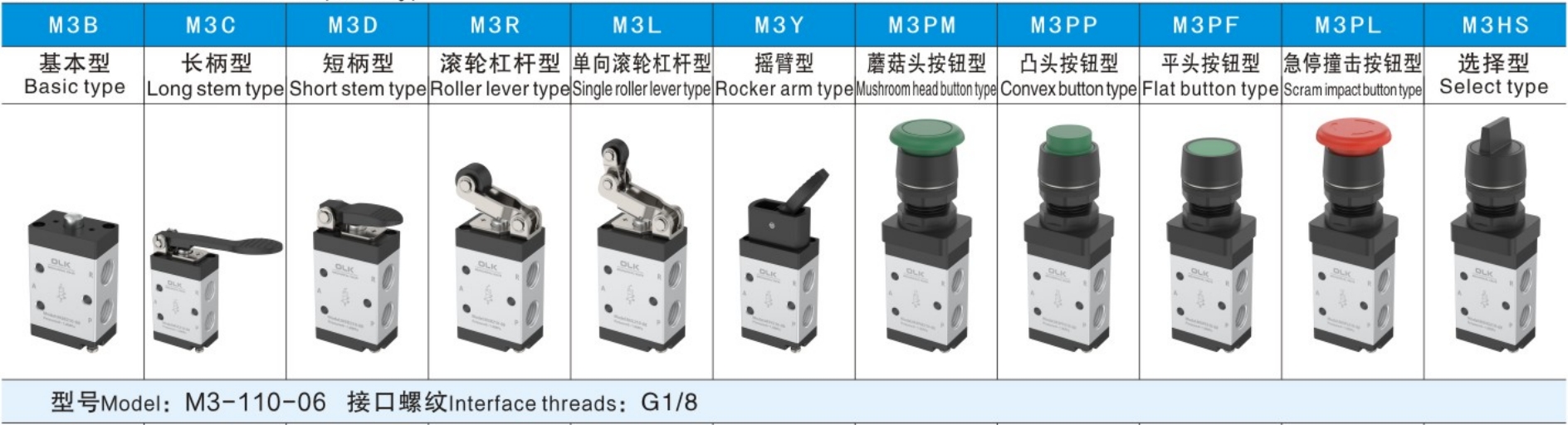

M3	ODPOLEDNE	210	06	R
SÉRIE	Typ tlačítka	kód	VELIKOST PORTU	Barva tlačítka
M3:Mseries 2 pozice 3 cesty	B: Základní typ (M3B)	Jednoduché ovládání řady 110:110	100:06:G1/8	PL: ČERVENÁ

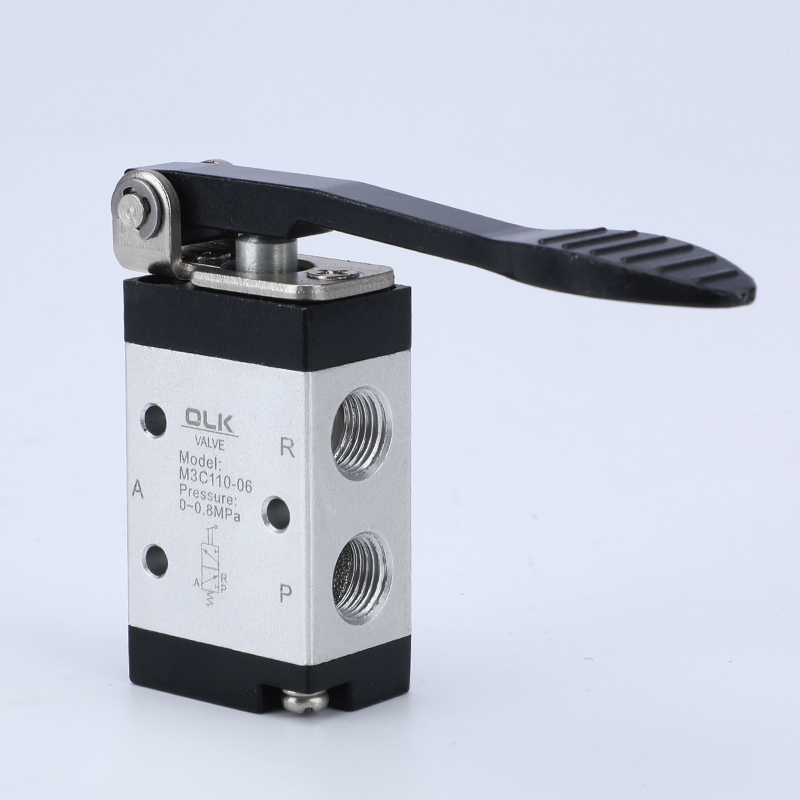

	C: Typ s dlouhou rukojetí (M3C)	Jednoduché ovládání řady 210:210	200:06:G1/8	PP/PF/PM/HS:ČERVENÁ ZELENÁ ČERNÁ

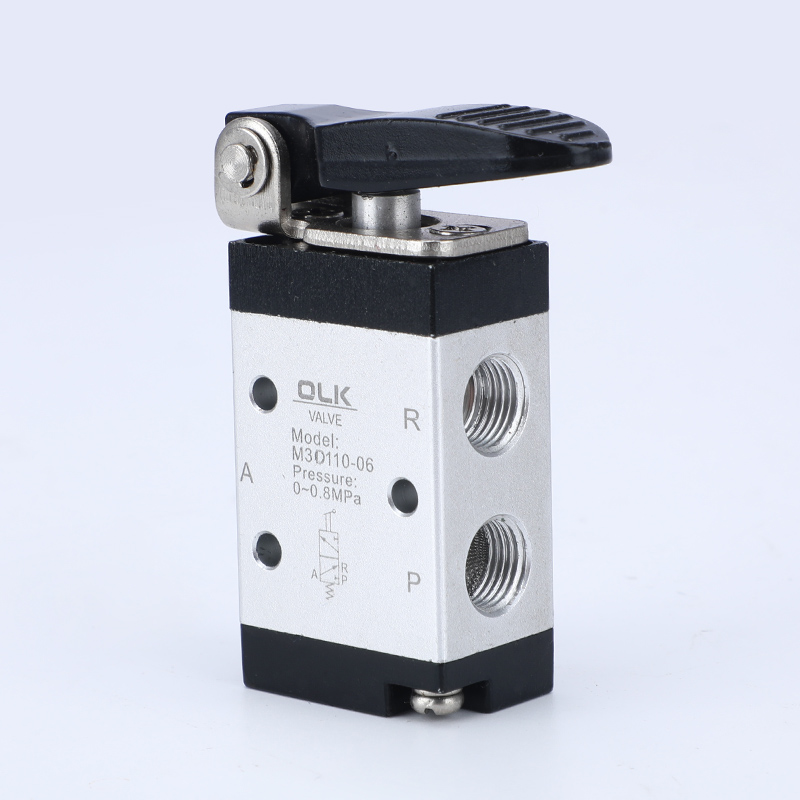

	D: Typ s krátkou rukojetí (M3D)		200:08:G1/4

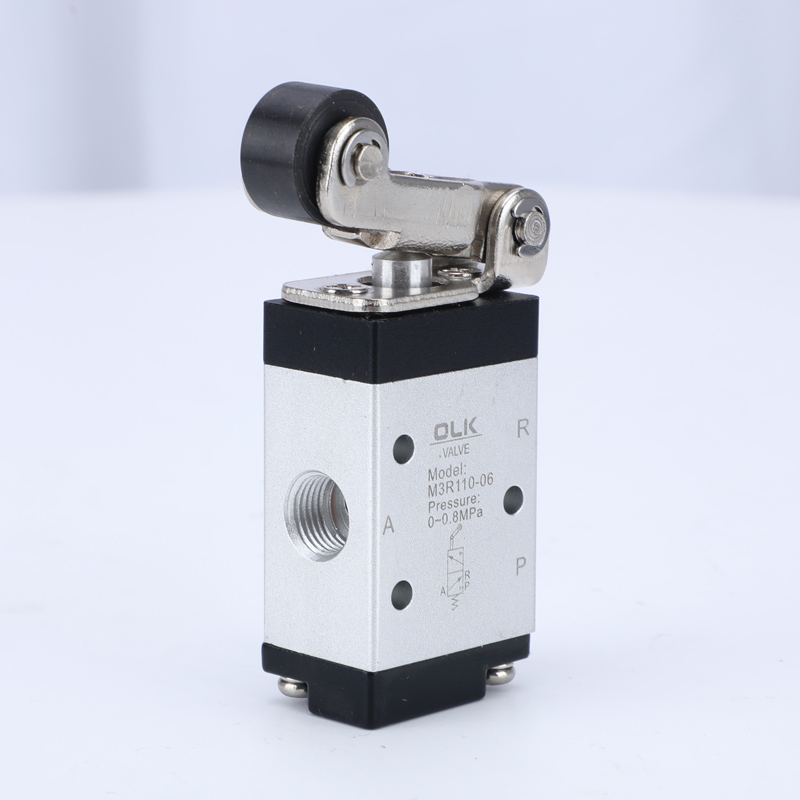

	R: Typ s válečkovou pákou (M3R)

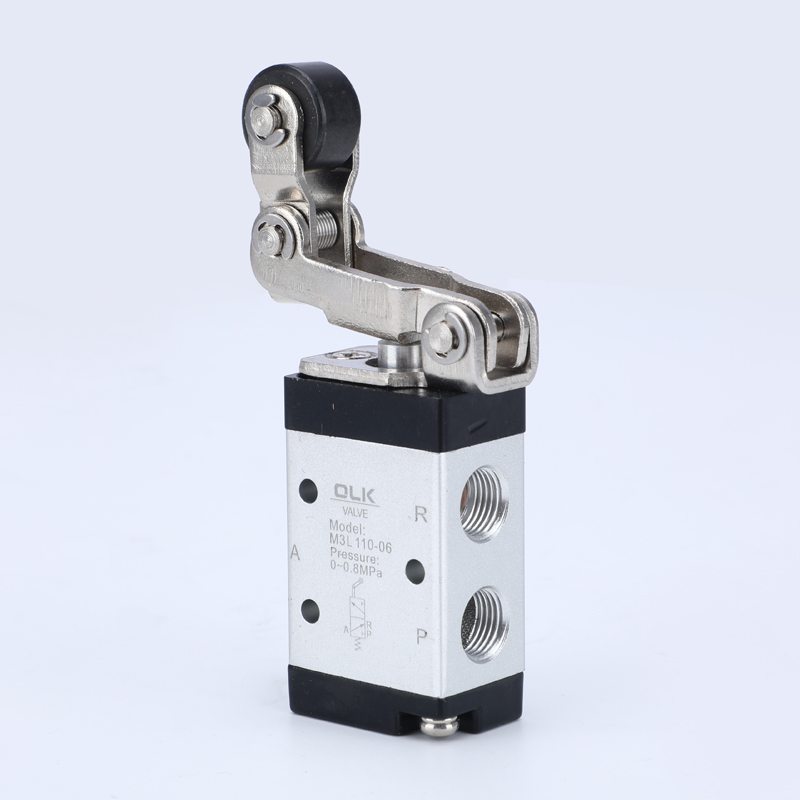

	L: Typ s jednosměrnou válečkovou pákou (M3L)

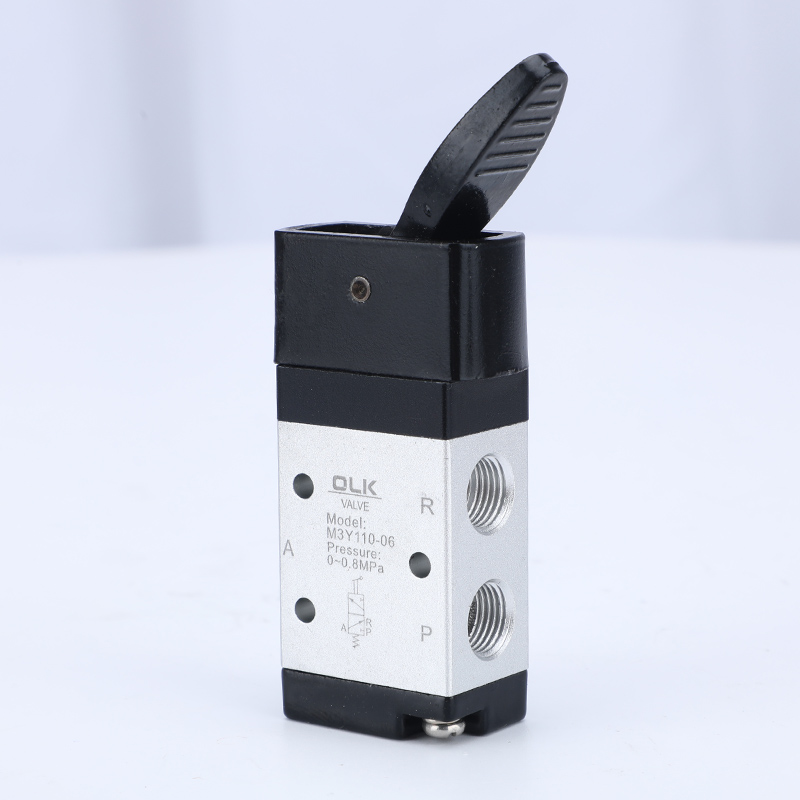

	Y: Typ vahadla (M3Y)

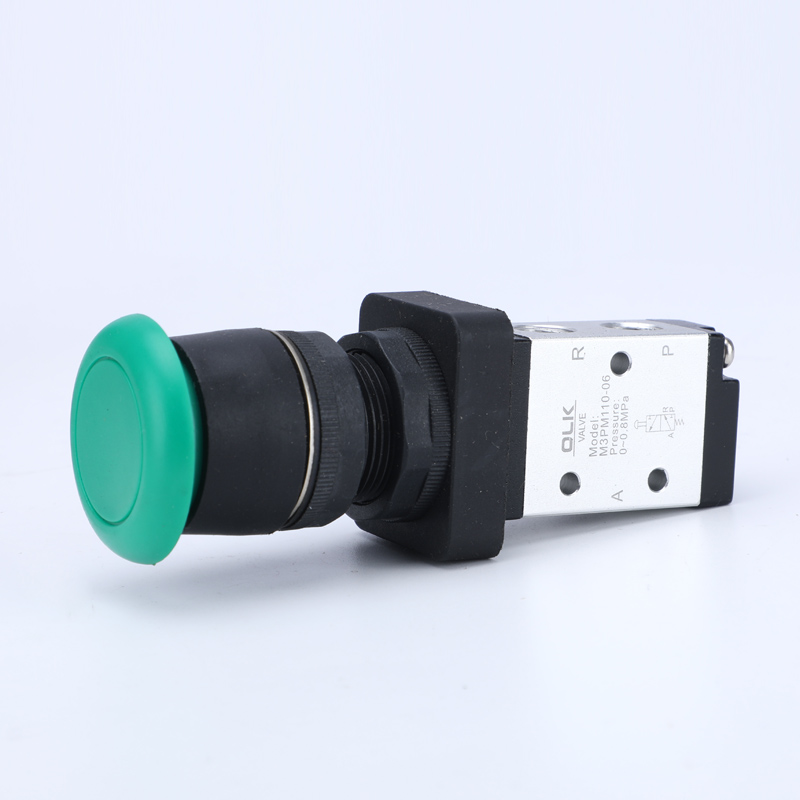

	PM:Typ tlačítka s houbovou hlavou (M3PM)

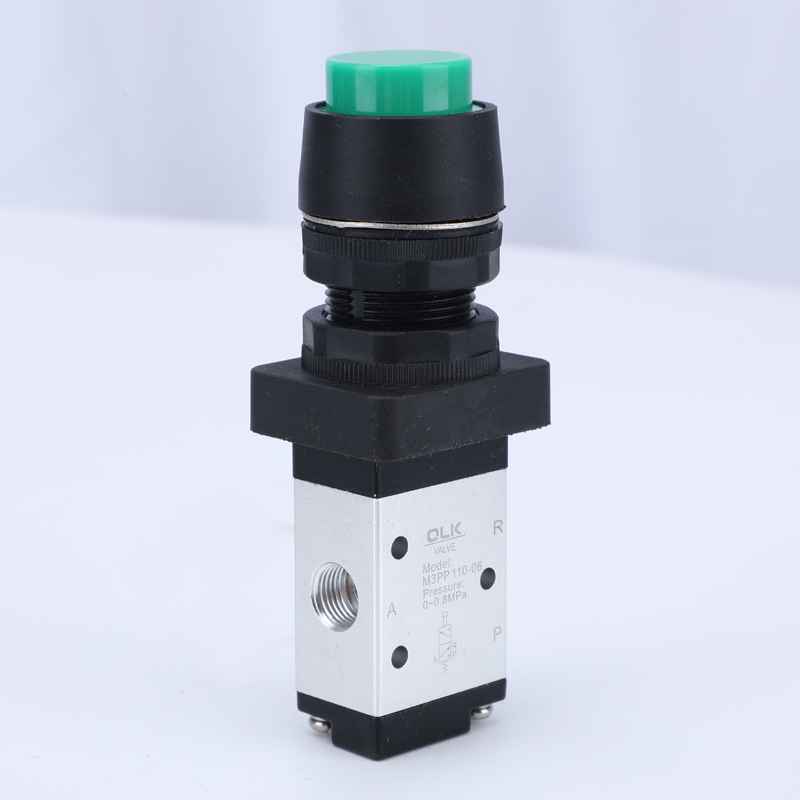

	PP: Typ tlačítka se zvýšenou hlavou (M3PP)

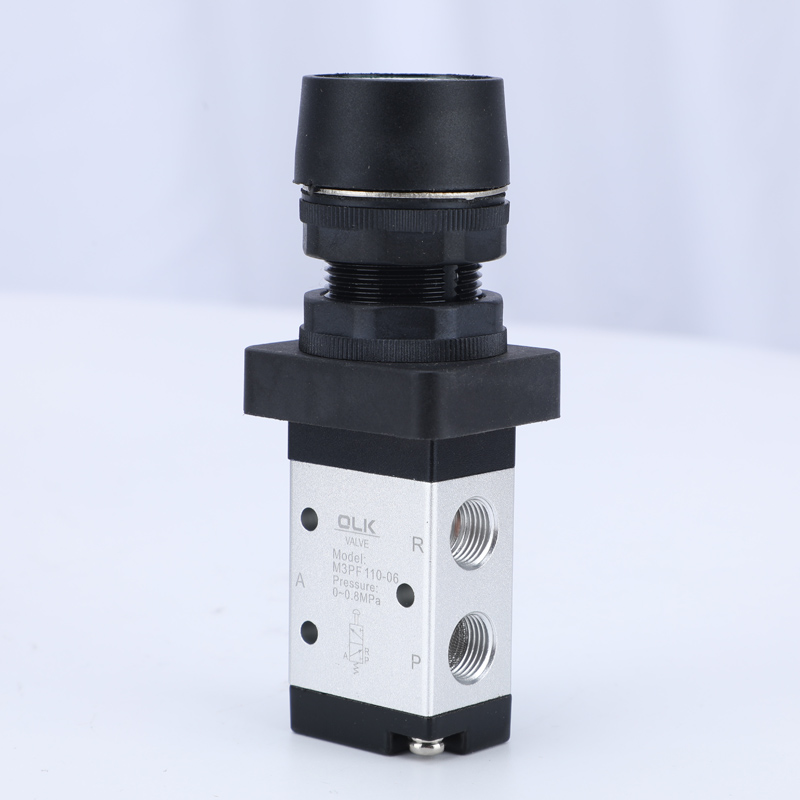

	PF:Typ tlačítka s plochou hlavou (M3PF)

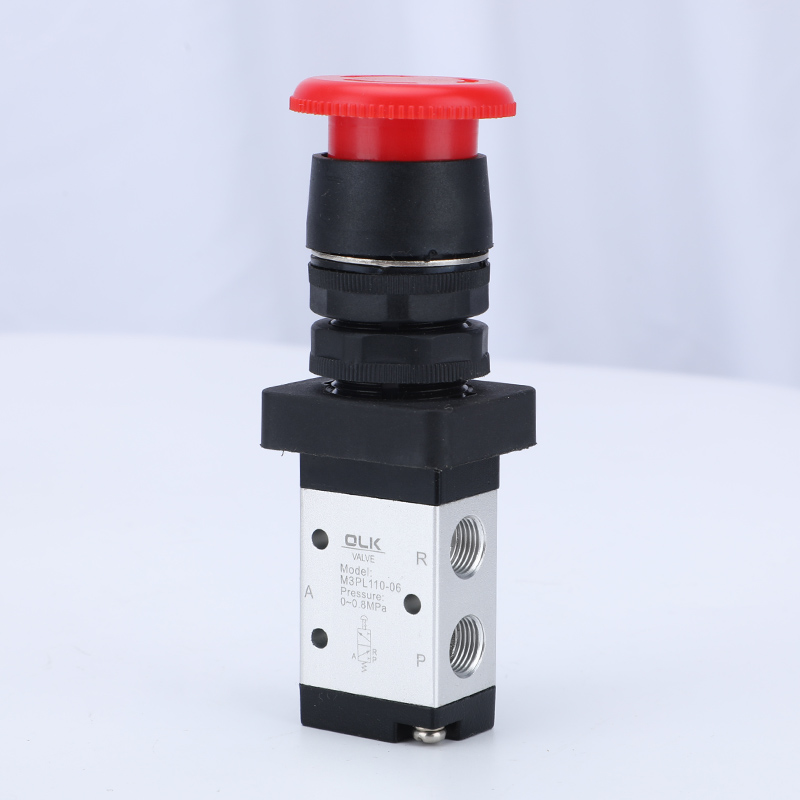

	PL: Typ tlačítka nouzového zastavení (M3PL)
	HS: Typ voliče (M3HS)

OULEIKAI řada M3 2/3 mechanické tlačítkové ovládací ventily Vlastnosti produktu

1. Výfukový otvor je umístěn na karoserii, což usnadňuje instalaci tlumiče pro snížení hluku a znečištění.

2. Řady M3B, M3R a M3L vyžadují vnější síly pro spínání zajišťované externími mechanismy, vhodné pro detekci polohy nebo spínače zdvihu.

3. Řady M3C, M3D, M3Y, M3PF, M3PM, M3PP a M3PLM3HS se ovládají ručně, s různými konstrukčními tvary ovládacích hlav pro pohodlné použití za různých podmínek.

4. Konstrukce pístového typu, ovládací síla není ovlivněna pracovním tlakem (tj. žádný zpětný tlak), těsnění vnitřního kroužku, vynikající těsnění a flexibilní spínání.

5. Není potřeba mazání olejem.

6. Pohodlná instalace a použití s vícepolohovou montáží.

7. Ovládací hlavice řady M3C, M3D, M3Y, M3R a M3L jsou vyrobeny z kovového materiálu pro dlouhou životnost a větší spolehlivost.

ŘADY M3 Mechanický tlačítkový ovládací ventil 3cestný Obecné parametry

Model

M3B

M3C

M3D

M3R

M3L

M3Y

M3PM

M3PP

M3PF

M3PL

M3HS

Pracovní médium

Vzduch (filtrujte přes filtrační síto přes 40 μm)

Akční režim

Externí ovládání přímo působící typ

Velikost portu

05:M5;06:G1/8;08:G1/4

Efektivní plocha průřezu

MINI

05:2,5 mm²（Cv=0,14）

110

06:8,0 mm²（Cv=0,45）

210

06:9,0 mm²（Cv=0,5）; 0,8:12,0 mm²（Cv=0,67）

Pozice

3/2 Port

NENÍ POTŘEBA

Rozsah tlaku

0–1,0 MPa (0–145 psi)

Důkaz tlak

1,5 MPa (215 psi)

Pracovní tlak

‘-20-70 ℃

Materiál těla

Hliníková slitina

ŘADY M3 Mechanický tlačítkový ovládací ventil 3cestný Instalace a použití:

Opatření

1) Ovládací část je vyrobena z technického plastu a je povoleno pouze ruční ovládání. K přepínání ventilu nepoužívejte kovový náraz.

2) Řady M3B, M3C, M3D, M3PM, M3PF a M3PP se automaticky resetují. Ruční ventily M3Y, M3HS a M3PL se ručně resetují. Po stisknutí M3PL do polohy pokladu je třeba otočit otočným knoflíkem pro resetování.

3) Dávejte pozor na zpětný zdvih. Pokud jakákoli vnější síla způsobí reverzaci ventilu, základní reverzní zdvih by neměl překročit rozsah reverzního zdvihu uvedený v tabulce řídicích zdvihů, jinak by došlo k poškození těla ventilu.

4) Jednocestný válečkový ventil M3L lze přepínat pouze v jednom směru (úder zprava doleva). Neplatný náraz v opačném směru (zakřivený zleva doprava).

5) Kombinaci ovládací hlavice lze objednat samostatně.
