5cestný mechanický tlačítkový regulační ventil řady M5

Model:M5 mechanical valve

OLK je profesionální výrobci a dodavatelé 5cestného mechanického ovládacího ventilu řady M5 v Číně. Máte-li zájem o produkty mechanických ventilů řady M5, kontaktujte nás. Sledujeme kvalitu, ujišťujeme se, že cena svědomí, specializované služby.

Odeslat dotaz

Popis výrobku

AIRTAC TYPE M5 série 5/2-cestný mechanický tlačítkový ventil vyrobený společností OLK pneumatic. Mechanický ventil M5 je konstrukce s posuvným sloupkem. Výfukové otvory umístěné na těle ventilu. Tlačítkový ventil M5 usnadní instalaci tlumiče, aby se snížil hluk a znečištění .Pěticestný mechanický tlačítkový ovládací ventil řady M5, zatímco M5-210 nabízí závity rozhraní G1/8 a G1/4.

symbol:

Objednací kód
M5	ODPOLEDNE	210	06	R
	Typ tlačítka	Kód	VELIKOST PORTU	Barva tlačítka
Typ M5:M	B: Základní typ (M5B)	Jednoduché ovládání řady 110:110	100:06:G/18	PL: ČERVENÁ
	C: Typ s dlouhou rukojetí (M5C)	Jednoduché ovládání řady 210:210	200:06:G1/8	PP/PF/PM/HS:ČERVENÁ,ZELENÁ,ČERNÁ
	D:Short Handle Type (M5D)		200:08G1/4
	R:Roller Lever Type (M5R)
	L: Typ s jednosměrnou válečkovou pákou (M5L)
	Y: Typ vahadla (M5Y)
	PM:Typ tlačítka s houbovou hlavou (M5PM)
	PP: Typ tlačítka se zvýšenou hlavou (M5PP)
	PF:Typ tlačítka s plochou hlavou (M5PF)
	PL: Typ tlačítka nouzového zastavení (M5PL)
	HS: Typ voliče (M5HS)

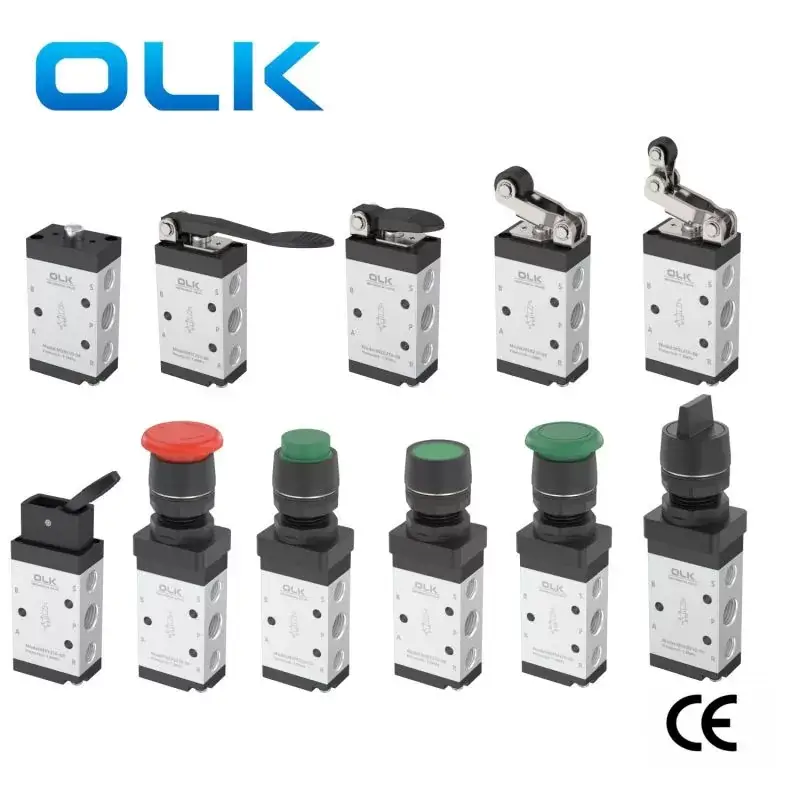

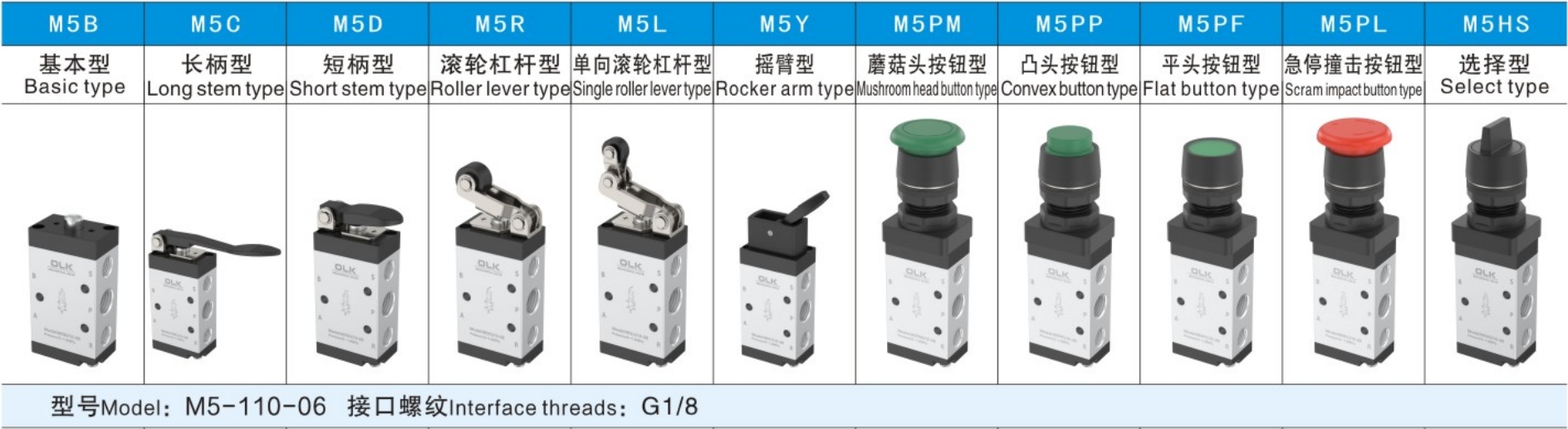

Mezi dostupné typy tlačítek patří:

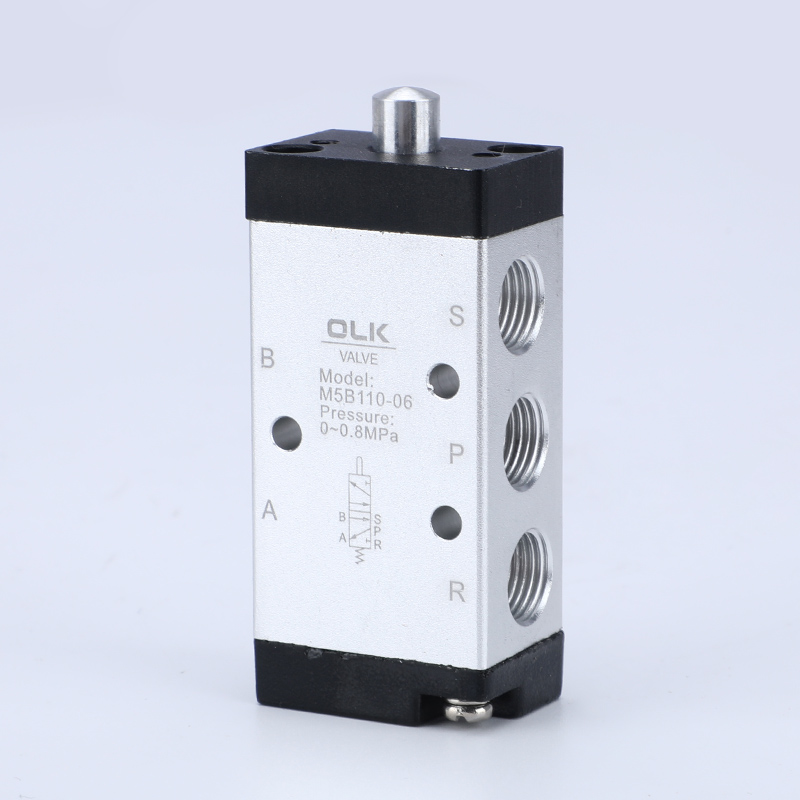

- Základní typ (M5B)

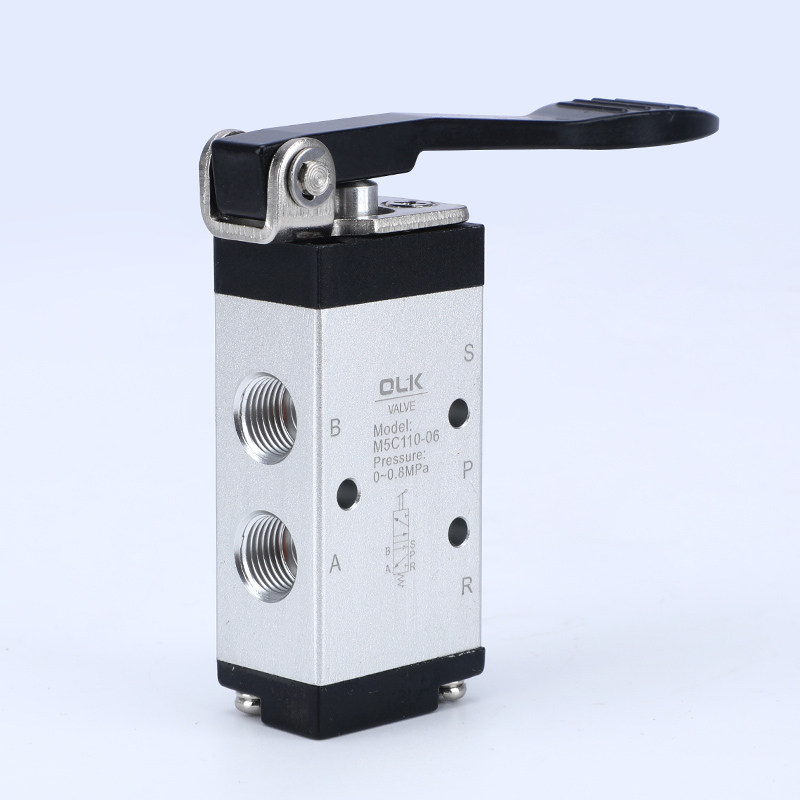

- Typ s dlouhou rukojetí (M5C)

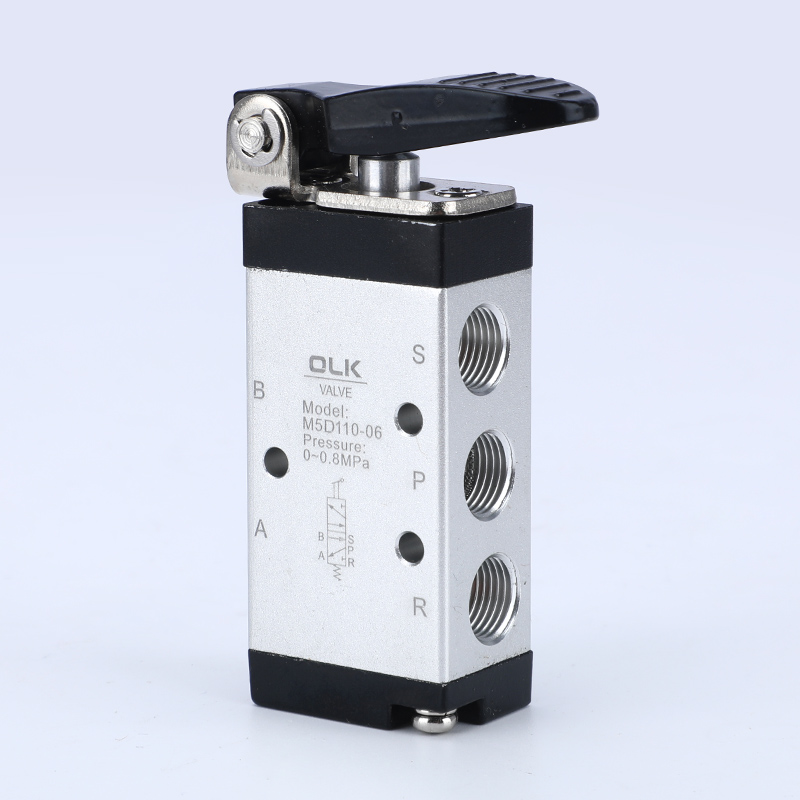

- Typ s krátkou rukojetí (M5D)

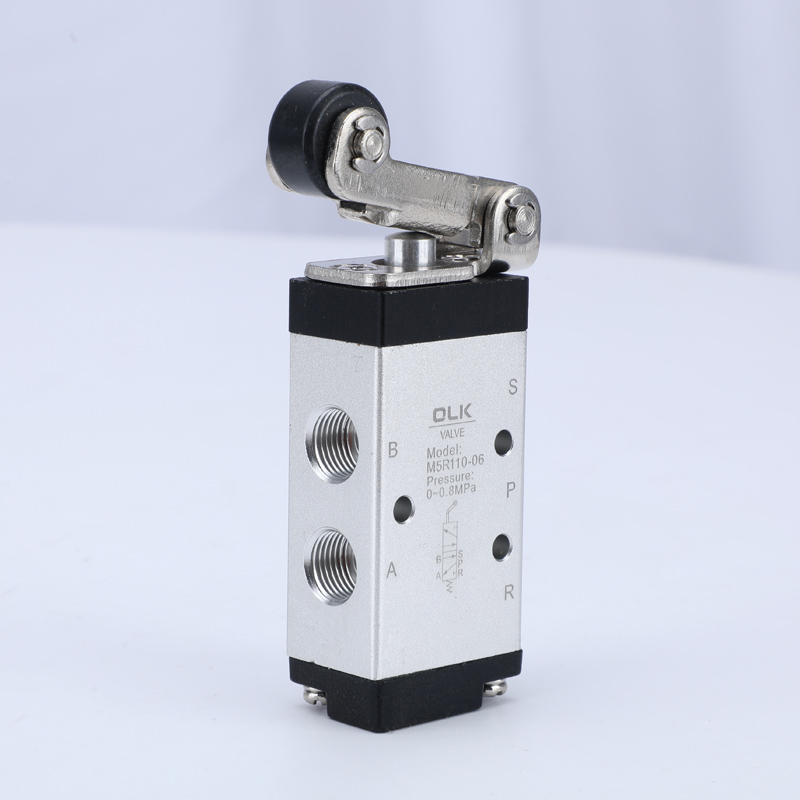

- Typ s válečkovou pákou (M5R)

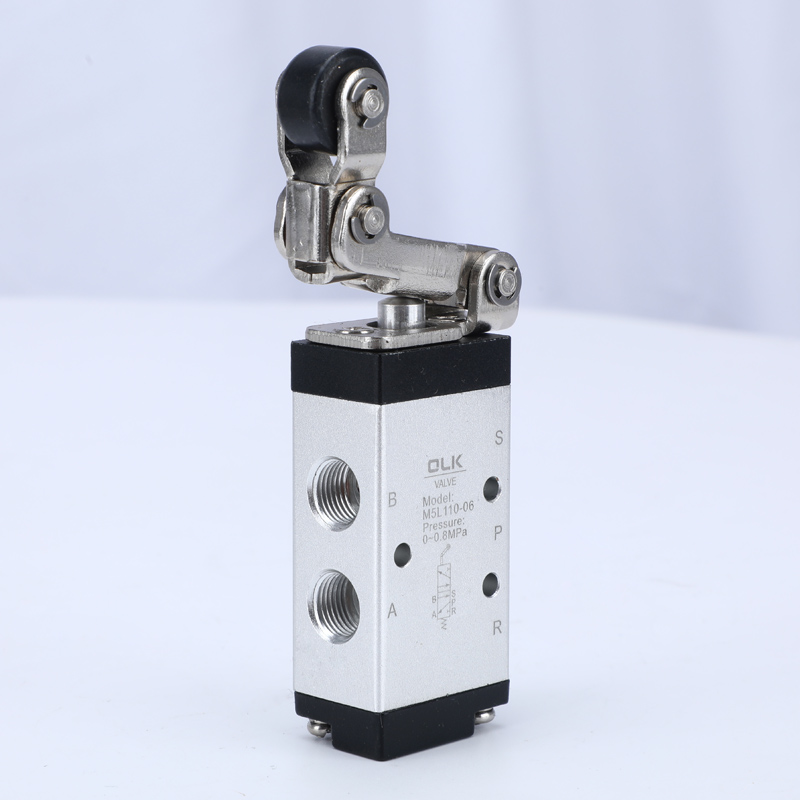

- Typ s jednosměrnou válečkovou pákou (M5L)

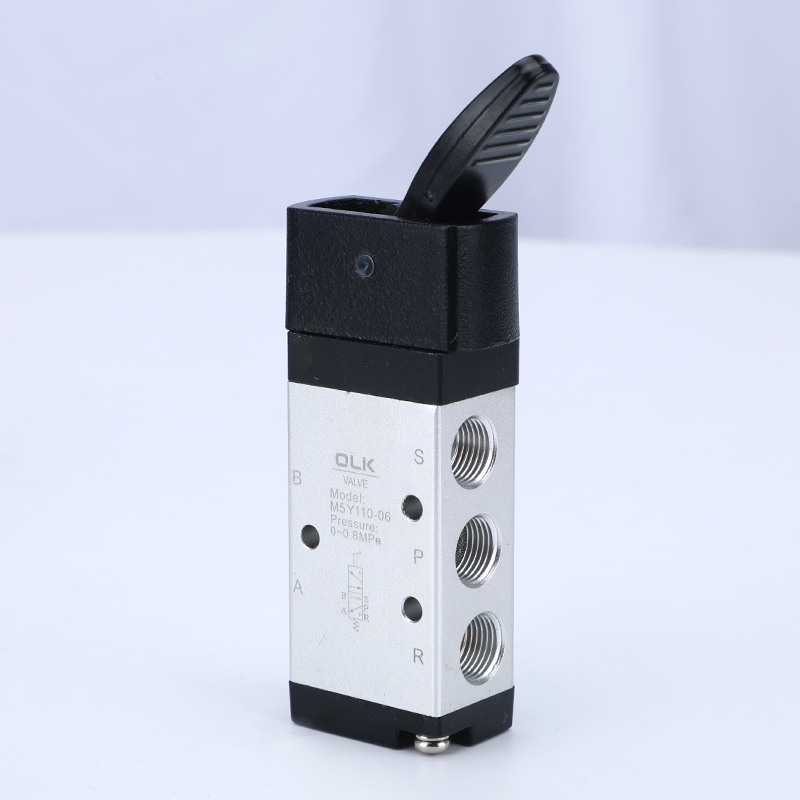

- Typ vahadla (M5Y)

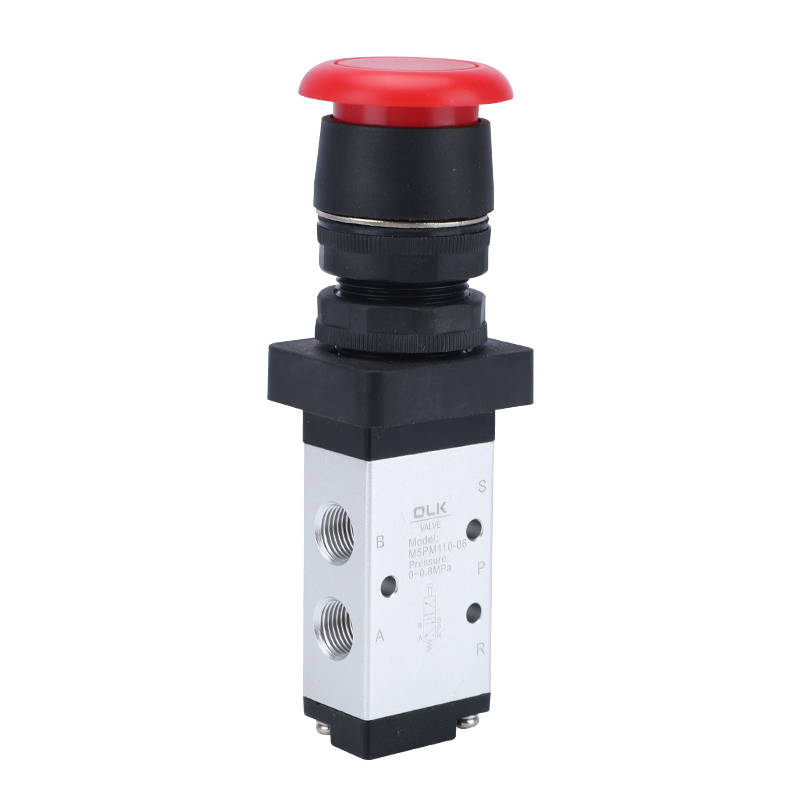

- Typ tlačítka s houbovou hlavou (M5PM)

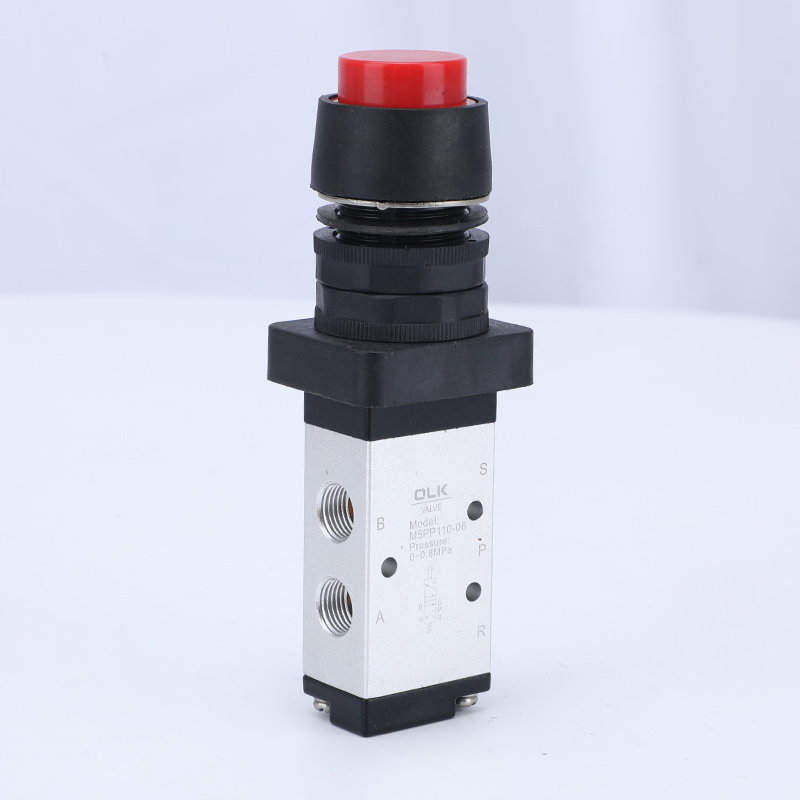

- Typ tlačítka se zvýšenou hlavou (M5PP)

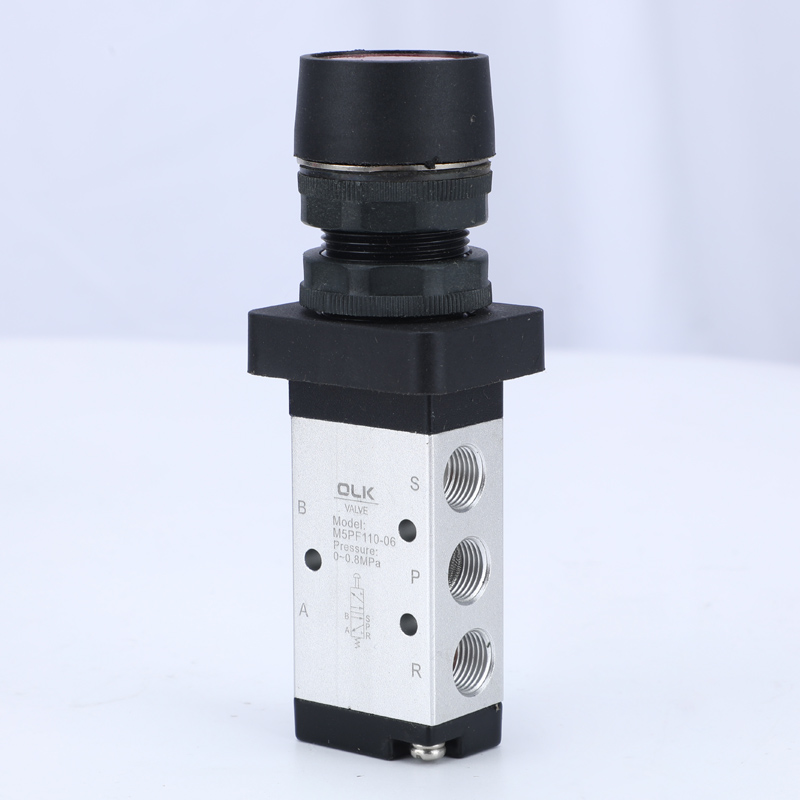

- Typ tlačítka s plochou hlavou (M5PF)

- Typ tlačítka nouzového zastavení (M5PL)

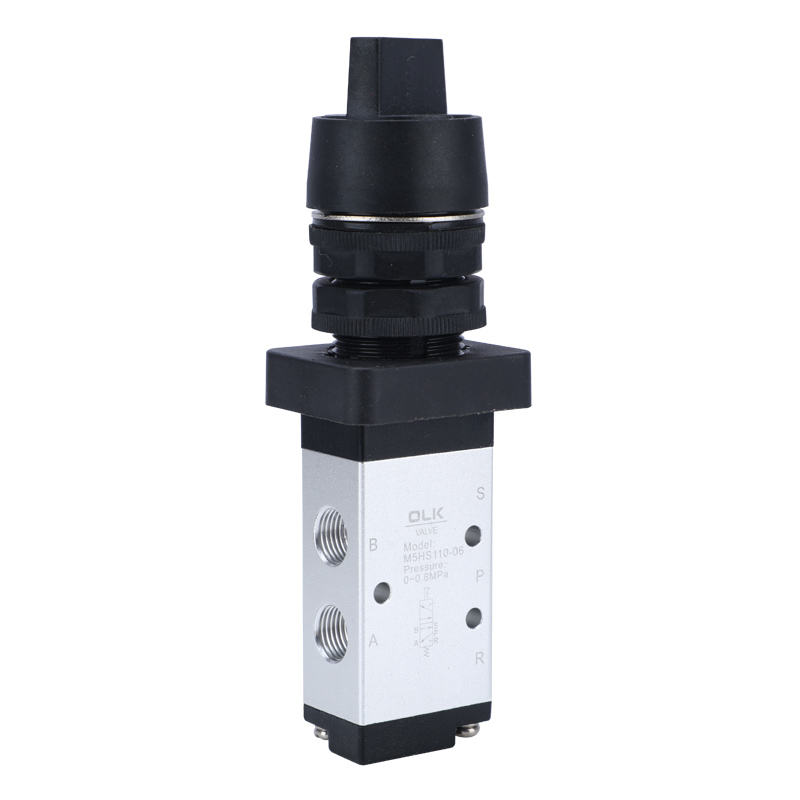

- Typ voliče (M5HS)

U typů PM, PP a PF jsou na výběr tři barvy tlačítek: červená, zelená a černá.

Mechanické tlačítkové ovládací ventily řady OULEIKAI M5 Vlastnosti produktu

1. Výfukové otvory jsou umístěny na karoserii, což usnadňuje instalaci tlumičů pro snížení hluku a znečištění.

2. Řady M5B, M5R, M5L vyžadují vnější síly pro spínání, zajišťované externími mechanismy, vhodné pro detekci polohy nebo spínače zdvihu.

3. Řady M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS jsou ručně ovládány různými strukturálními ovládacími hlavami pro pohodlí za různých podmínek.

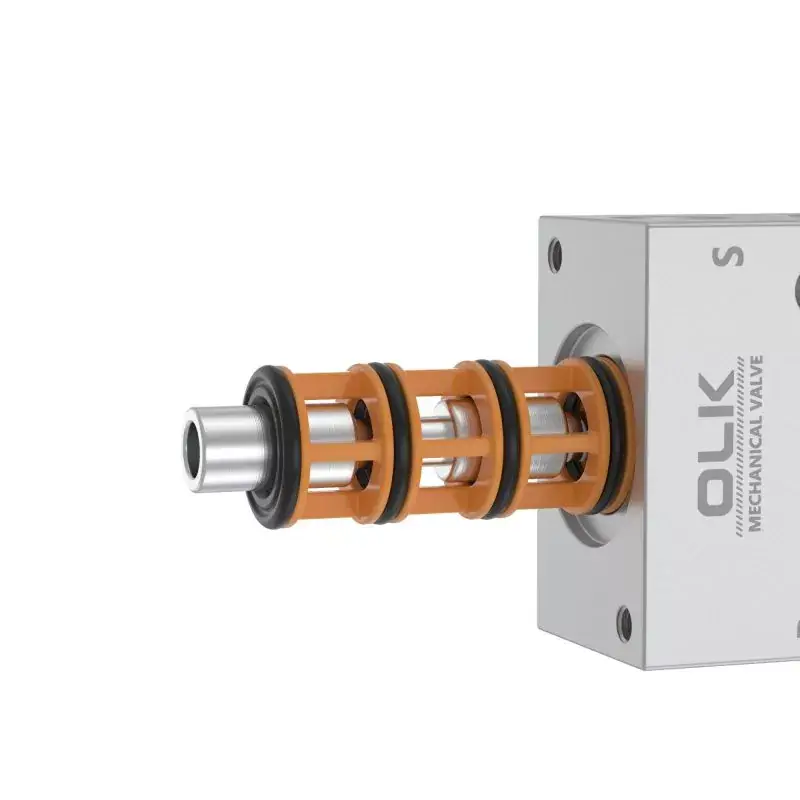

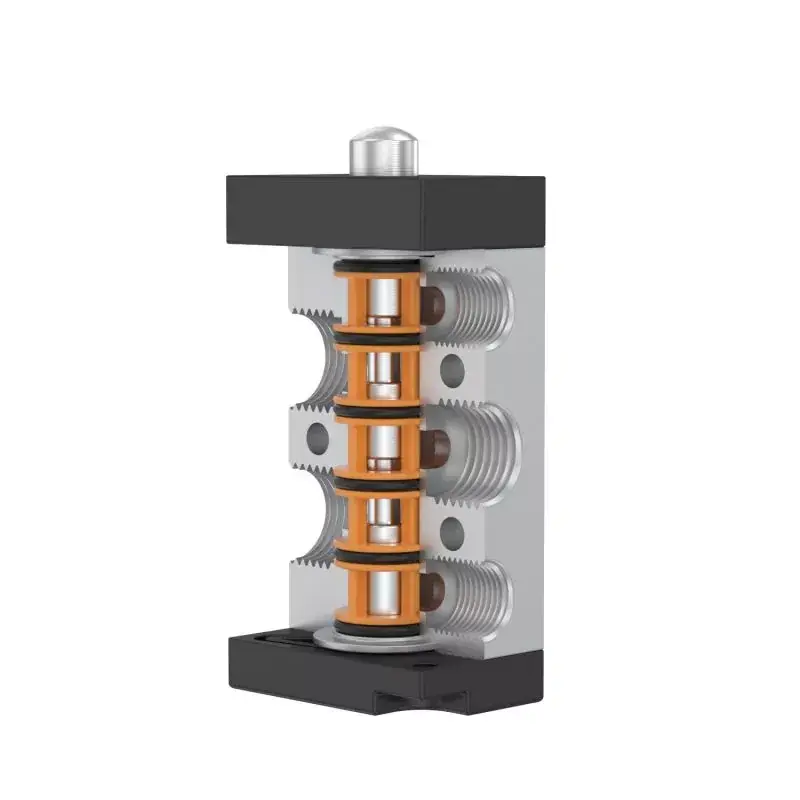

4. Konstrukce posuvného sloupku, ovládací síla neovlivněná pracovním tlakem (tj. bez zpětného tlaku), těsnění vnitřního kroužku pro dobré utěsnění, flexibilní spínání.

5. Není potřeba mazání olejem.

6. Více polohové instalace pro snadné použití.

7. Ovládací hlavice řady M5C, M5D, M5Y, M5R, M5L jsou vyrobeny z kovu, zajišťující dlouhou životnost a větší spolehlivost a stabilitu.

Mechanické tlačítkové ventily řady M5 Obecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Externí přímé jednání
Průměr portu	05:M5,06:G1/8,08:G1/4
počet pozic	2 pozice 5 cesta
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0∼1,0 (~145)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-20-70
Plocha průřezu mm² (hodnota CV)	05:2,5 (0,14), 06:8 (0,45), 08:12 (0,67)
Materiál těla	hliníková slitina

Mechanické tlačítkové ovládací ventily řady M5 Instalace a použití:

Opatření

1) Ovládací část je vyrobena z technického plastu a je povoleno pouze ruční ovládání. K přepínání ventilu nepoužívejte kovový náraz.

2) Řady M5B, M5C, M5D, M5PM, M5PF a M5PP se automaticky resetují. Ruční ventily M5Y, M5HS a M5PL se ručně resetují. Po stisknutí M5PL do polohy pokladu je třeba otočit otočným knoflíkem pro resetování.

3) Věnujte pozornost zpětnému zdvihu. Pokud jakákoli vnější síla způsobí reverzaci ventilu, základní reverzní zdvih by neměl překročit rozsah reverzního zdvihu uvedený v tabulce řídicích zdvihů, jinak dojde k poškození těla ventilu.

4) Jednocestný válečkový ventil M5L lze přepínat pouze jedním směrem (úderem zprava doleva). Neplatný náraz v opačném směru (zakřivený zleva doprava).

5) Kombinaci ovládací hlavice lze objednat samostatně.
