Brand:
OLKType:
L Type Elbow BSPP Male Thread (G Thread)Color:

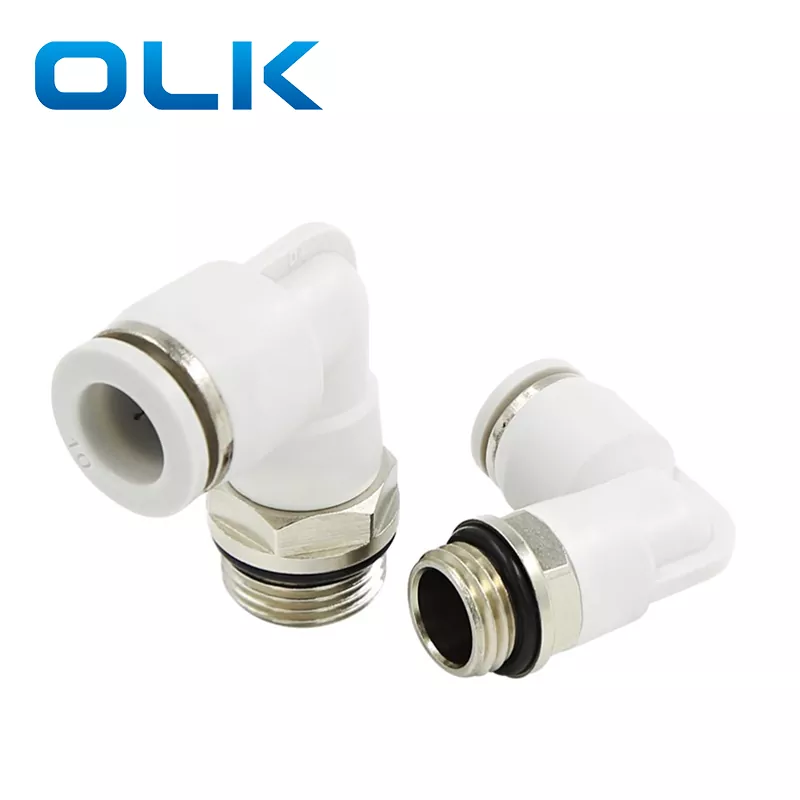

Black,White,BluePL-G samec koleno Push In Tube Fitting je 90stupňová kolenová spojka a G závit ideální pro použití ve stísněných prostorách nebo tam, kde je vyžadováno přesměrování hadičky. Vybaveno těsnicími kroužky, které zabraňují úniku vzduchu nebo kapaliny.
Vlastnosti produktu: Kompaktní konstrukce, vhodná pro malé prostory; Pravoúhlý design řízení, vhodný pro tracheální kabeláž
|
Objednací kód |
|||
|
PL |
8 |
-- |
G01 |
|
Model |
Velikost trubky (metrická) |
|
Typ závitu (55° rovný trubkový závit) |
|
|
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Tekutina |
Vzduch/voda (podmíněné)/vakuum |
|
Provozní tlak |
0-1,0 MPa |
|
Podtlakový tlak |
-100 kPa (10 torrů) |
|
Provozní teplota |
-10-60 ℃ |
|
Materiál |
NYLON (PA), Polyuretan (PU) |
|
|
D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Jméno/typ |
Popis struktury rozhraní |
|
PC Loket |
Trubkový spoj je ohnutý pod úhlem 90° a druhý konec má vnitřní závit |
|
PL Loket |
Jeden konec je zasunutý a druhý konec má vnější závit 90° |
|
PV Loket |
Oba konce jsou trubkového typu s ohybem 90° |
Z jakého materiálu je vyroben konektor PL?
měď
Jak se jmenují díly spojovacích trubkových tvarovek?
Vnitřní struktura rychlospojky: Uvolnění, sada karet ze slitiny zinku, pružina zámku, pouzdro zámku, těsnící kroužek spony, vysoce pevné plasty
O jaký typ závitu PL se jedná?
Je to metrický závit, M představuje.
Co znamená „koleno“ v pneumatické montáži?
Kolenová armatura: Pneumatická armatura, která umožňuje trubce měnit směr, obvykle pod úhlem 90 stupňů.
