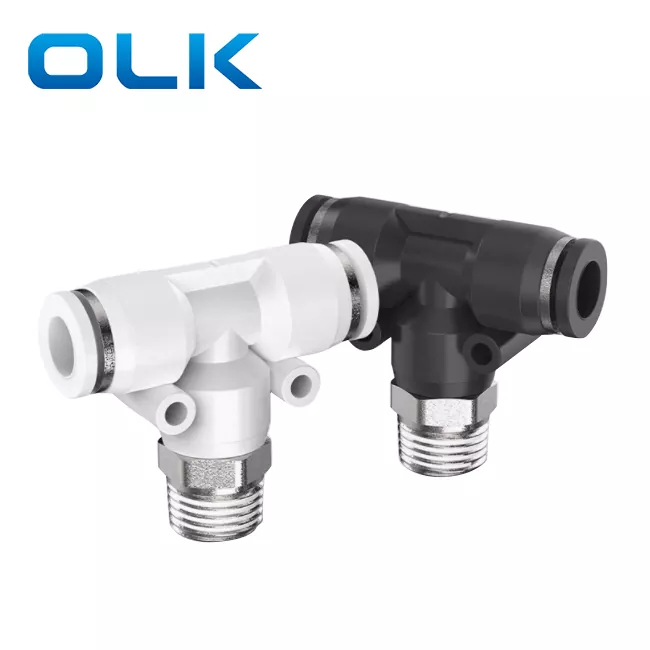

PB Odbočka Tee Push In Tube Fitting

Model:PB8-02

OLK je jedním ze slavných výrobců a dodavatelů armatur China PB Branch Tee Push In Tube Fitting. Naše továrna se specializuje na výrobu PB Branch Tee Push In Tube Fitting. Vítejte v nákupu tvarovky PB Branch Tee Push In Tube Fitting od OLK. Každá žádost od zákazníků je zodpovězena do 24 hodin.

Brand:
OLK
Type:
Male BSPT Thread(R Thread) Tee Type
Color:
Black,White,Blue

Odeslat dotaz

Popis výrobku

PB Branch Tee Push In Tube Fitting je přímá nástrčná nástrčná tvarovka používaná ke spojení dvou trubek v pneumatickém systému, zajišťující hladké proudění vzduchu a spolehlivé utěsnění.

PB armatura Klíčové vlastnosti: Zatlačení pro rychlou a snadnou instalaci; Přímé dvoukoncové trubkové připojení

Objednací kód
PB	8	--	01
Model	Velikost trubky (metrická)		Typ závitu (55° rovný trubkový závit)
Armatura řady PB	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PB Odbočka T-Te Push In Tube Fiting Obecné základní parametry

Tekutina	Vzduch/voda (podmíněné)/vakuum
Provozní tlak	0-1,0 MPa
Podtlakový tlak	-100 kPa (10 torrů)
Provozní teplota	-10-60 ℃
Materiál	NYLON (PA), Polyuretan (PU)

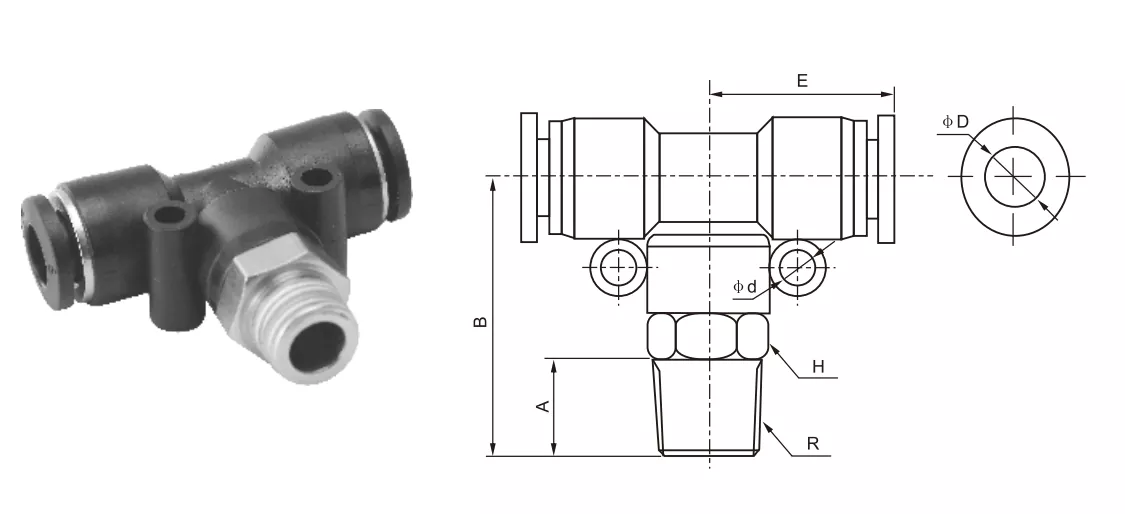

PB Odbočka T-Te Push In Tube Fitting Obrysové rozměry rozměrů

Inch Tube Fitting	Metri Tube Fitting	φD	R	A	B	E	H2	φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

V pneumatických spojích se rozlišují běžné T-tvary (ve tvaru T).

Jméno/typ	Popis struktury rozhraní

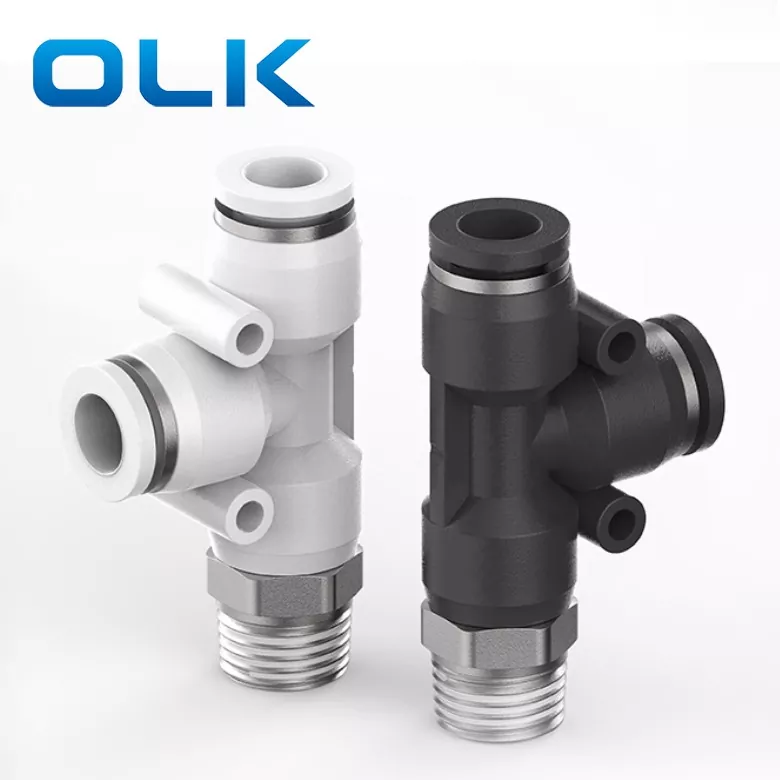

Run Tee (PD)	Hlavní proud vzduchu je přímý a větve jsou vedeny svisle
Odbočka (PB)	Dvě rozhraní jsou připojena v pravém úhlu, jedno na větvi "T"
Rovné tričko	Tři porty stejné velikosti
