Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

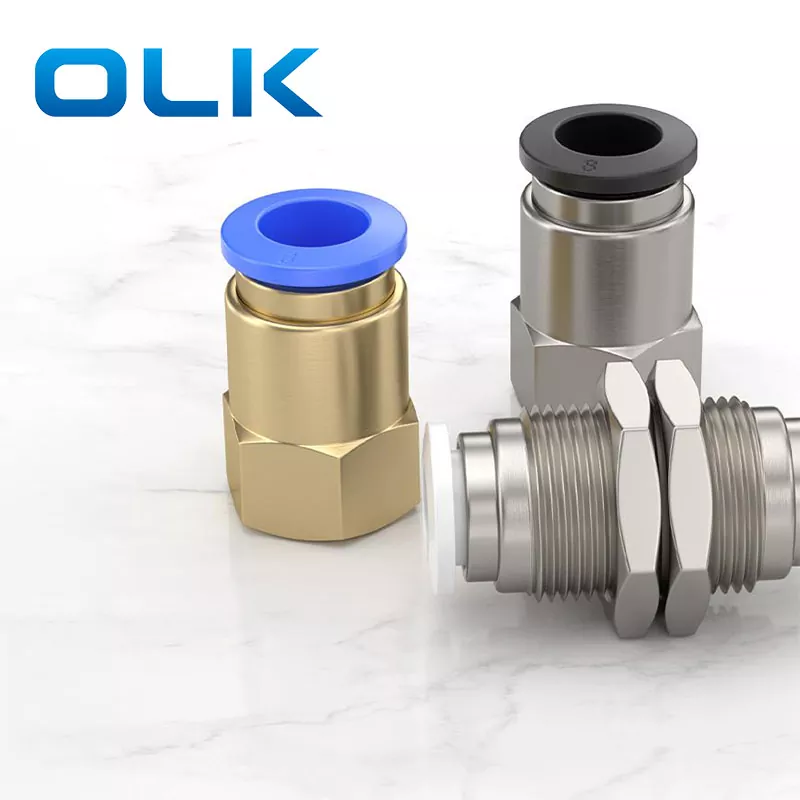

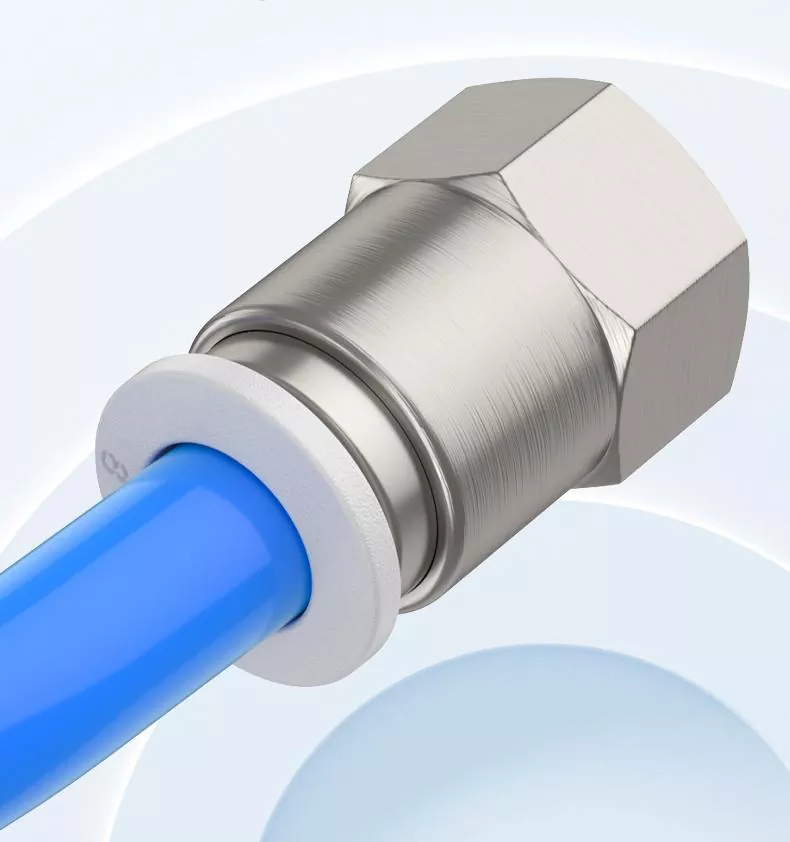

Black,White,BluePCF vnitřní přímá zasouvací tvarovka a PC s vnějším závitem přímá zasouvací tvarovka všechny patří k základnímu typu zasouvací tvarovky. PCF je však přímý s vnitřním závitem R. Vnitřní závit se používá k připojení součástí s vnějším závitem a konec zaváděcí trubky je připojen k hadici. Oba podporují standardy více závitů, díky čemuž je vkládání a vyjímání hadice pohodlné.
|
Objednací kód |
|||
|
PCF |
8 |
-- |
01 |
|
Model |
Velikost trubky (metrická) |
|
Typ závitu (55° rovný trubkový závit) |
|
Tvarovka řady PCF |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Tekutina |
Vzduch/voda (podmíněné)/vakuum |
|
Provozní tlak |
0-1,0 MPa |
|
Podtlakový tlak |
-100 kPa (10 torrů) |
|
Provozní teplota |
-10-60 ℃ |
|
Materiál |
NYLON (PA), Polyuretan (PU) |
|
Inch Tube Fitting |
Metrická trubková armatura |

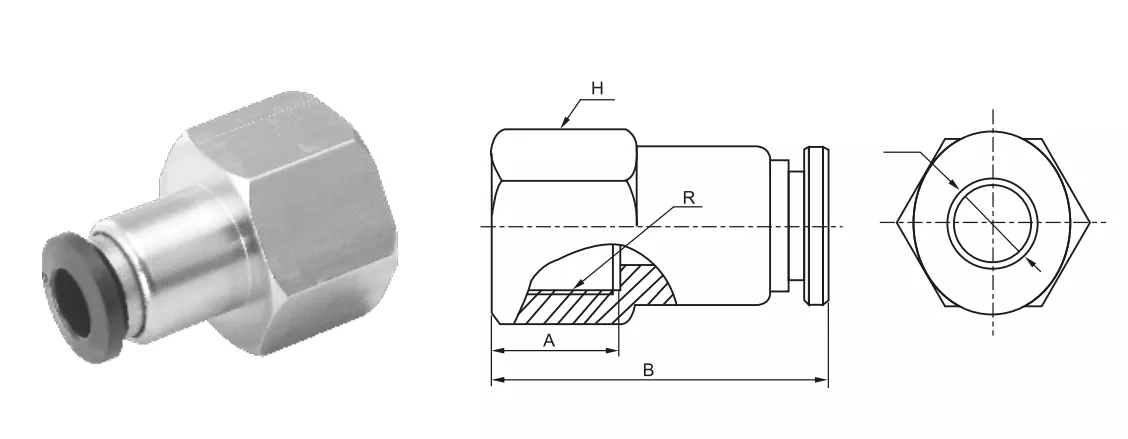

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Typ |
Push-in-konektor |
|
|
Podpora typu závitu |
BSPT / NPT / Metrické |
|
|
Vlákno |
Samec |
Žena |
|
Instalace |
Zašroubujte závitové otvory nebo konce válce a dalšího vybavení |
Zašroubujte do válce nebo spoje s vnějším závitem |
|
Aplikace |
Nejběžnější univerzální model, preferovaný, vybavený zařízením s vnitřním závitem |
Používá se pro spojení s vnějšími závitovými armaturami nebo v situacích s vysokými nároky na prostor |
|
Instaluje se na válec nebo tělo ventilu (válec má vnitřní závity), závitový konec je připojen k zařízení a hadice je vložena pro použití |
Připojte výstup vzduchu regulačního ventilu nebo elektromagnetického ventilu (s vnějším závitem) a upevněte zařízení vnitřním závitem a na druhý konec vložte hadici |
|
|
Vyžaduje silnější zajišťovací sílu nebo vyšší požadavky na těsnění, často se používá ve spojení s těsnicím prostředkem na závity nebo O-kroužkem |
Z důvodu omezeného prostoru lze pro připojení použít pouze vnitřní závity. Může snížit celkovou délku spoje |
|
Pro jaké pneumatické aplikace jsou fitinky PCF Female Straight Push In Tube vhodné？
Musí se jednat o připojení příslušenství s vnějším závitem s vysokými nároky na prostor
Na co si mám dát pozor při použití spojky PCF?
Provozní tlak nesmí překročit 1,0 MPa
