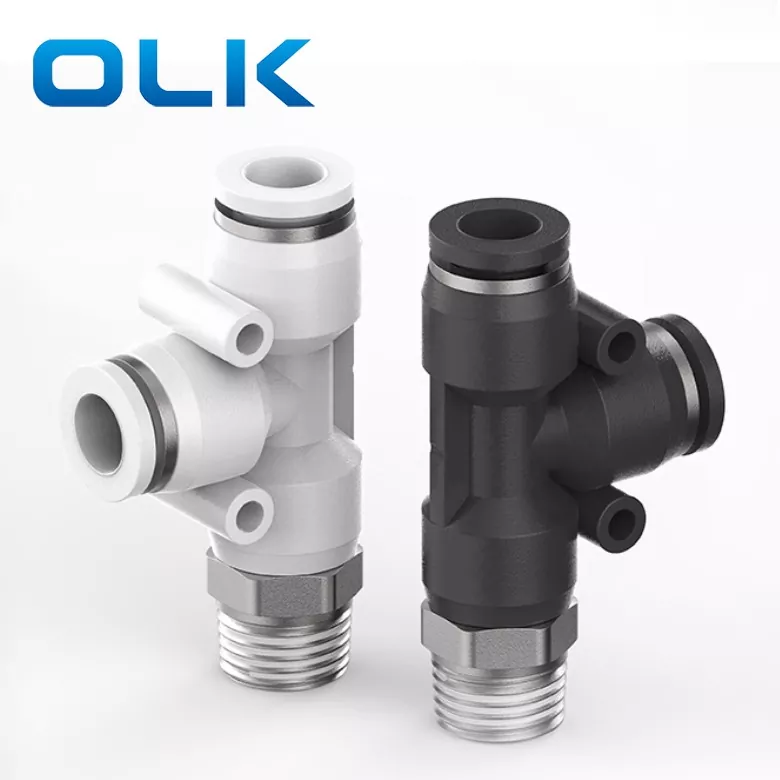

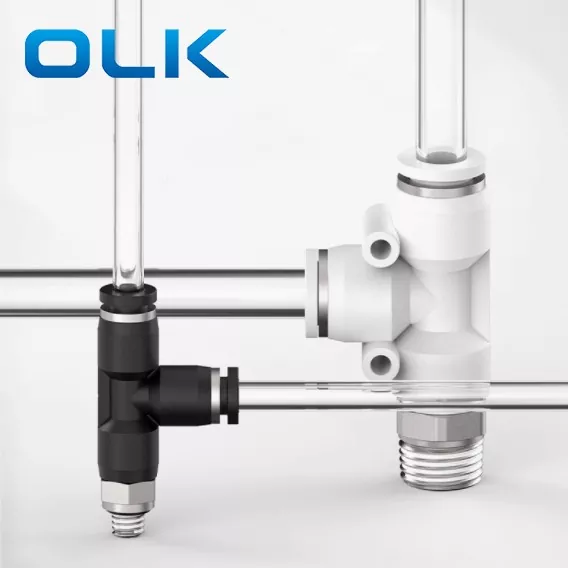

PD běh tee push in Trube Fitting je třícestná push-in typu Y, navržená tak, aby rozdělila jeden zdroj vzduchu do dvou výstupů. Je ideální pro systémy vyžadující pneumatické spojení s jedním ve dvou.
Klíčové funkce PD Fitting: design tvaru Y pro efektivní distribuci vzduchu; koncem push-to-connect pro snadnou instalaci; flexibilní směrování pro vícesměrové hadičky
|
Objednávání kódu |
|||
|
PD |
8 |
- |
01 |
|
Model |
Velikost trubice (metrika) |
|
Typ vlákna (55 ° přímé trubice) |
|
Přizpůsobení řady PD |
4: 4 mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Tekutina |
Vzduch/voda (podmíněná)/vakuum |
|
Provozní tlak |
0-1.0MPA |
|
Tlak vakuového |
-100KPA (10 torr) |
|
Provozní teplota |
-10-60 ℃ |
|
Materiál |
Nylon (PA), polyuretan (PU) |
|

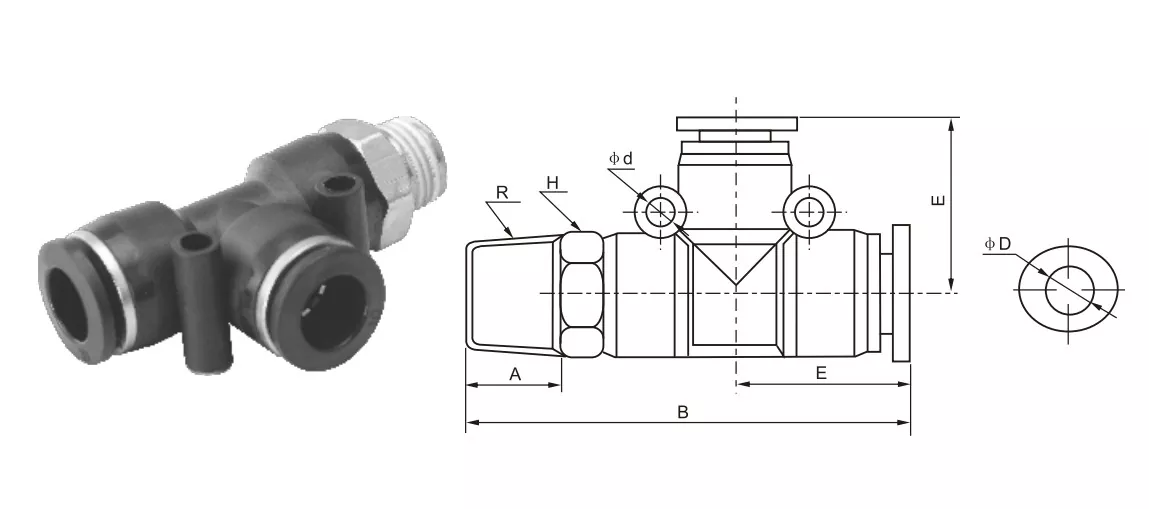

Páchová trubka |
Metrická trubice |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Jméno/typ |
Popis struktury rozhraní |
|
Run Tee (PD) |
Hlavní proudění vzduchu je rovný a větve jsou vedeny svisle |
|

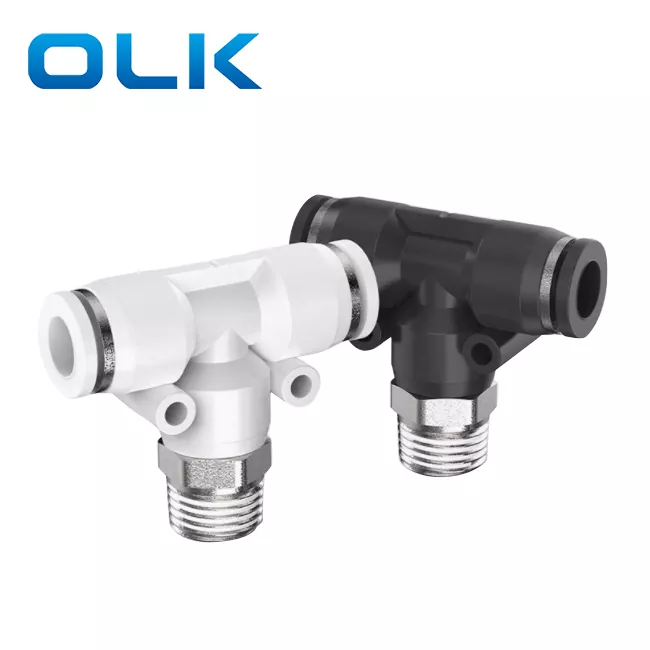

Branch Tee (PB) |
Dvě rozhraní jsou připojena v pravém úhlu, jedna na větvi „t“ |
|
Stejné odpaliště |
Tři porty se stejnou velikostí |
Co znamená ‘vypálit tričko v konektoru?
Tee "znamená konektor ve tvaru T (TEE) se třemi rozhraními;
„Run“ odkazuje na hlavní kanál (směr hlavního proudu vzduchu je přímka);
Takže „běh tee“ znamená, že hlavní kanál je přímo přes a větev je svisle veden uprostřed.
