PG Redukční spojka s přímým zatlačením do trubky

Model:PG6-4

Můžete si být jisti, že si v naší továrně zakoupíte PG Reducer Union Straight Push In Tube Fitting a my vám nabídneme ty nejlepší poprodejní služby a včasné dodání.

Brand:
OLK
Type:
Reducer Union Straight
Color:
Black,White,Blue

Odeslat dotaz

Popis výrobku

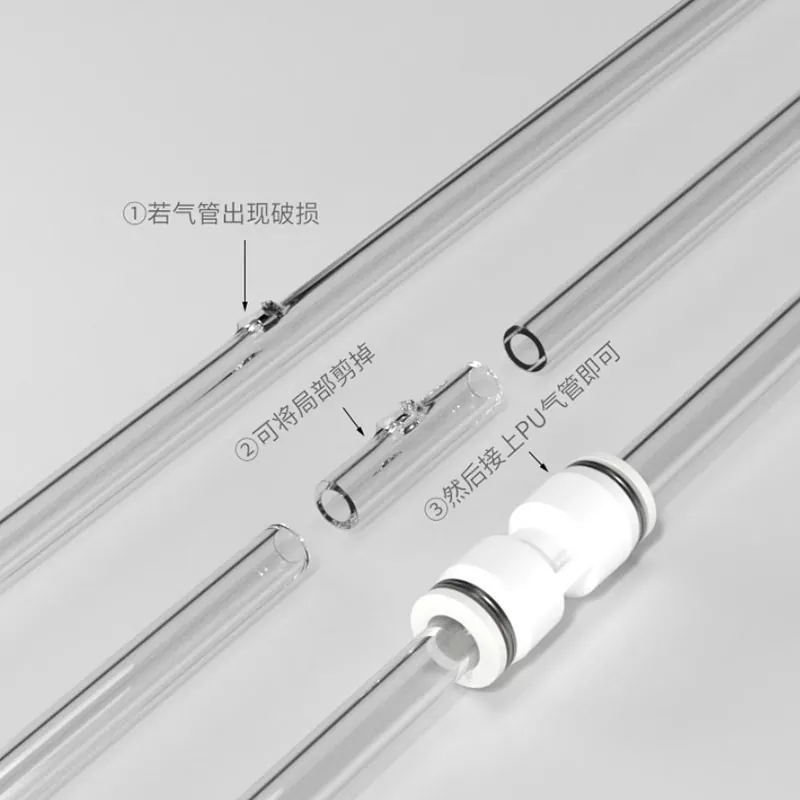

PG Reducer Union Straight Push In Tube Fitting značky OLK se používá pro připojení vzduchových trubic s různými průměry, například 6 mm až 4 mm. Hodí se do stísněných prostor nebo tam, kde je potřeba změnit velikost.

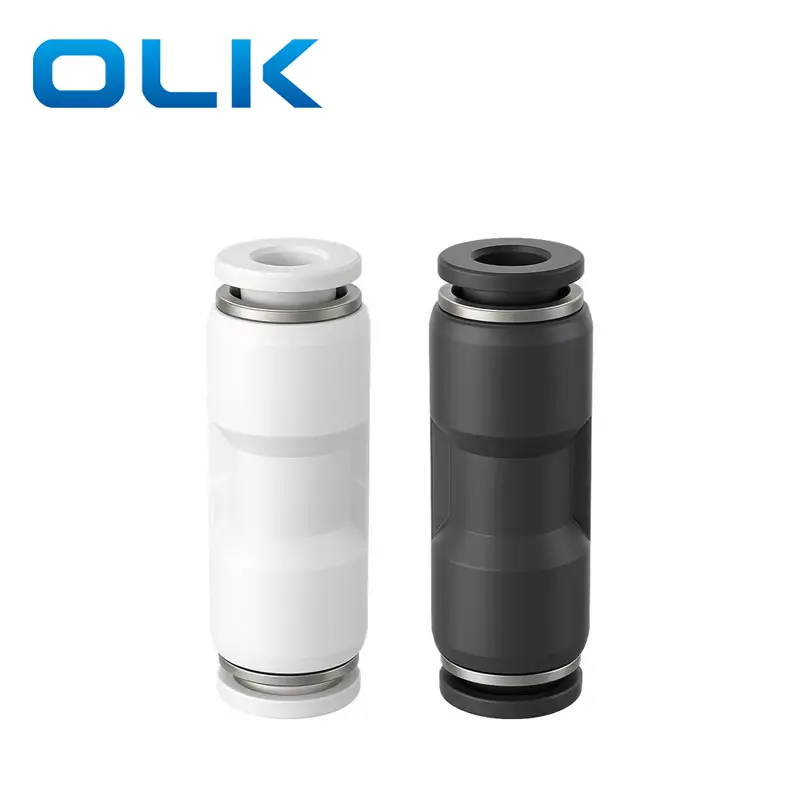

Konektor je k dispozici ve třech barvách: modrá, bílá a černá.

Objednací kód
PG	8	--	01
Model	Velikost trubky (metrická)		Velikost trubky (metrická)
Kování řady PG	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PG Reducer Union Rovná zasouvací tvarovka Obecné základní parametry

Tekutina	Vzduch/voda (podmíněné)/vakuum
Provozní tlak	0-1,0 MPa
Podtlakový tlak	-100 kPa (10 torrů)
Provozní teplota	-10-60 ℃
Materiál	NYLON (PA), Polyuretan (PU)

Parametry obrysu tvarovky PG Reducer Union Přímá zasouvací tvarovka

Inch Tube Fitting	MetricTube Fitting	φD1	φD2	B
PG1/4-5-32	PG6-4	6	4	35
PG5/16-1/4	PG8-6	8	6	35.5
PG3/8-5/16	PG10-8	10	8	38
PG1/2-13/8	PG12-10	12	10	47
	PG16-12	12	12	47.5
PG2/6-5/32	PG8-4	8	4	47.5
PG3/8-1/4	PG8-4	10	6	67
PG1/2-5/16	PG12-8	12	8	67

Odkaz na převod velikosti běžného imperiálního závitu
Imperiální velikost	Přibl. Metrické (mm)	Konverzní vzorec
1/8	3,2 mm	1÷8×25,4=3,175
5/32	3,97 mm	5÷32×25,4=3,97
1/4	6,35 mm	1÷4×25,4=6,35
5/16	7,94 mm	5÷16×25,4=7,94
3/8	9,53 mm	3÷8×25,4=9,53
1/2	12,7 mm	1÷2×25,4=12,7
