Brand:
OLKType:
L Type Elbow BSPT Male ThreadColor:

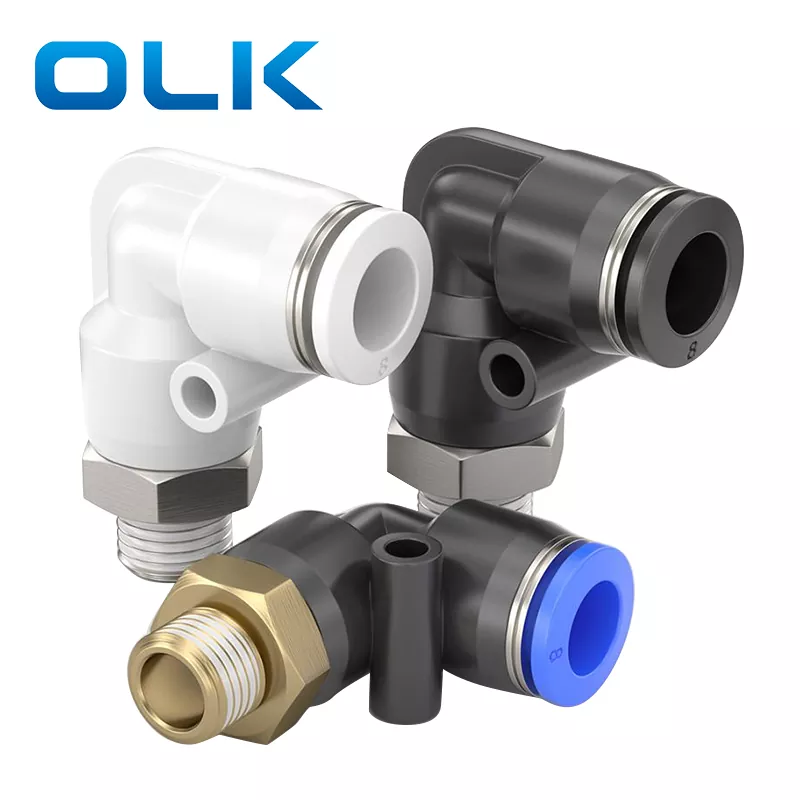

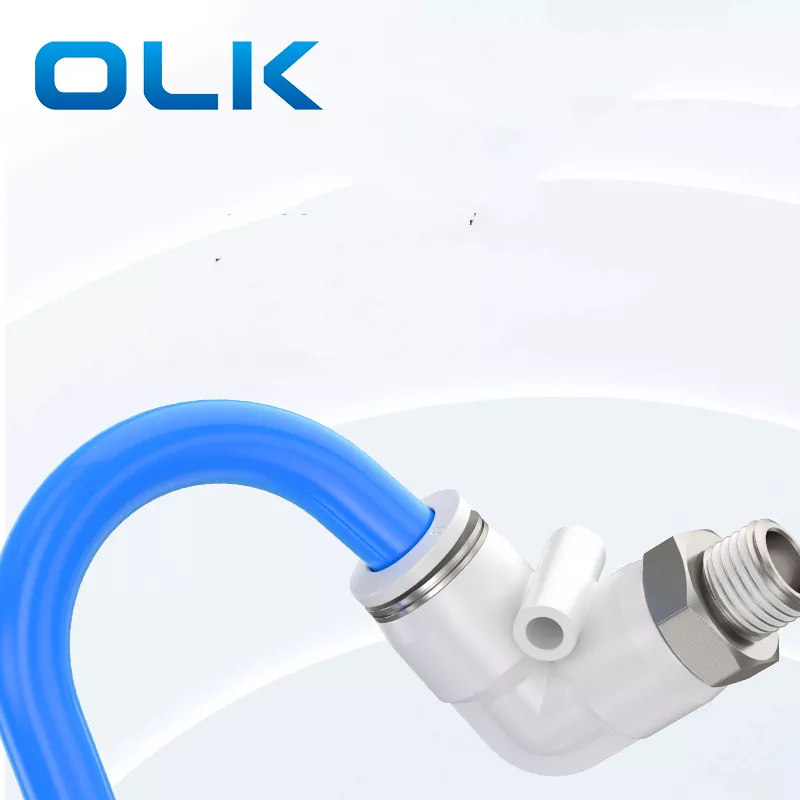

Black,White,BluePL samec Elbow Push In Tube Fitting je 90stupňová kolenová spojka ideální pro použití ve stísněných prostorách nebo tam, kde je vyžadováno přesměrování hadičky.
Vlastnosti produktu: Kompaktní konstrukce, vhodná pro malé prostory; Pravoúhlý design řízení, vhodný pro tracheální kabeláž
|
Objednací kód |
|||
|
PL |
8 |
-- |
01 |
|
Model |
Velikost trubky (metrická) |
|
Typ závitu (55° rovný trubkový závit) |
|
|
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Tekutina |
Vzduch/voda (podmíněné)/vakuum |
|
Provozní tlak |
0-1,0 MPa |
|
Podtlakový tlak |
-100 kPa (10 torrů) |
|
Provozní teplota |
-10-60 ℃ |
|
Materiál |
NYLON (PA), Polyuretan (PU) |
|
Inch Tube Fitting |
Metrická trubková armatura |
φD |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Jméno/typ |
Popis struktury rozhraní |
|
PC Loket |
Trubkový spoj je ohnutý pod úhlem 90° a druhý konec má vnitřní závit |
|
PL Loket |
Jeden konec je zasunutý a druhý konec má vnější závit 90° |
|
PV Loket |
Oba konce jsou trubkového typu s ohybem 90° |
Z jakého materiálu je vyroben konektor PL?
měď
Jak se jmenují díly spojovacích trubkových tvarovek?

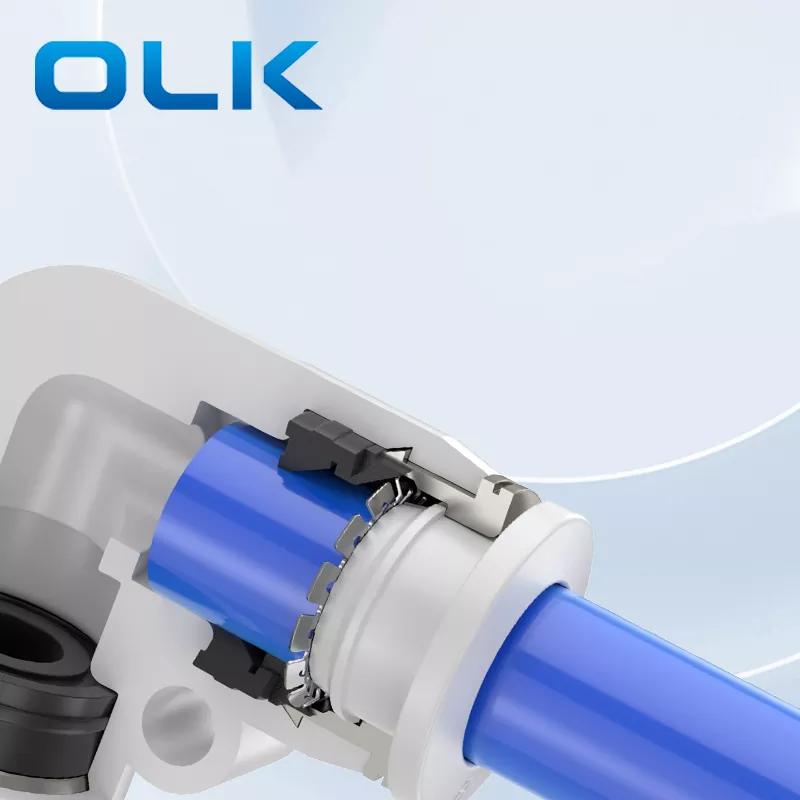

Vnitřní struktura rychlospojky: Uvolnění, sada karet ze slitiny zinku, pružina zámku, pouzdro zámku, těsnící kroužek spony, vysoce pevné plasty
O jaký typ závitu PL se jedná?
Je to metrický závit, M představuje.
Co znamená „koleno“ v pneumatické montáži?
Kolenová armatura: Pneumatická armatura, která umožňuje trubce měnit směr, obvykle pod úhlem 90 stupňů.
