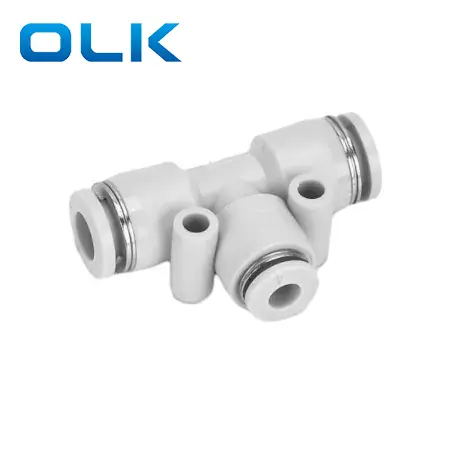

PE UNION TEE PUSH IN TUBE FITTING

Následuje úvod do PE UNION TEE PUSH IN TUBE FITTING, OLK doufá, že vám pomůže lépe porozumět PE TEE TEE PUSH v trubkovém montáži. Vítejte novým a starým zákazníkům, kteří s námi nadále spolupracují a vytvářejí společně lepší budoucnost!

Odeslat dotaz

Popis výrobku

PEE TEE PUT TUBE TUBE TUBET INS INS TEAM JE TOT ve tvaru T k rozdělení nebo kombinování proudění vzduchu v pneumatických systémech.

Spojuje tři zkumavky stejného vnějšího průměru a nabízí bezpečné a vzduchotěsné připojení ve všech směrech.

PE	8
Model	Velikost trubice (metrika)
PE série Fitting	4: 4 mm
	6: 6 mm
	8: 8 mm
	10: 10 mm
	12: 12 mm
	14: 14 mm
	16: 16 mm

PE UNION TEE PUSH IN TUBE FITTING Obecné základní parametry

Tekutina	Vzduch/voda (podmíněná)/vakuum
Provozní tlak	0-1.0MPA
Tlak vakuového	-100KPA (10 torr)
Provozní teplota	-10-60 ℃
Materiál	Nylon (PA), polyuretan (PU)

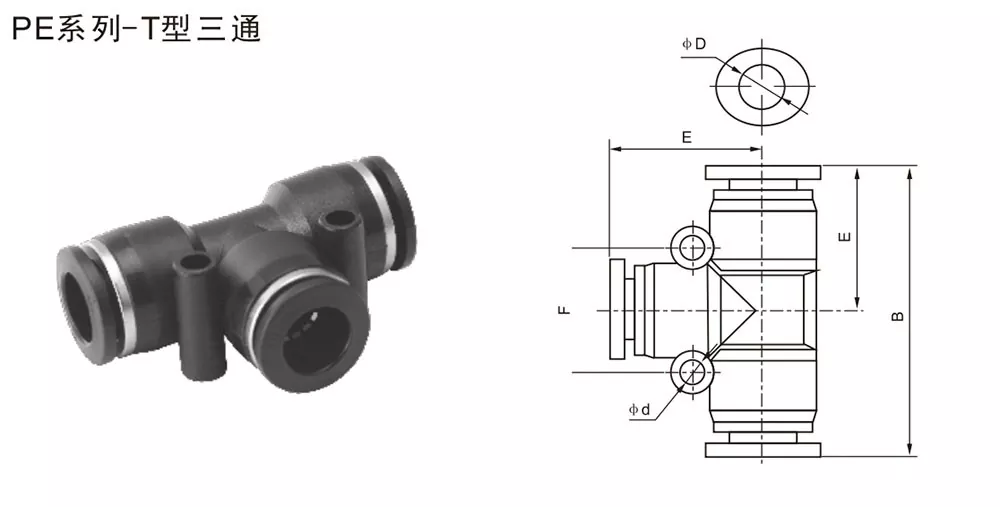

Páchová trubka	METRICTUBE FITTING	φd	B	E	F	φd
PE5/32	PE-4	4	36.6	18.3	/	/
PE1 / 4	PE-6	6	41	20.5	16	3.5
PE5/16	PE-8	8	46	23	20	4.5
PE3/8	PE-10	10	56.6	28.3	24	4.5
PE1 / 2	PE-12	12	58.6	29.3	27.7	5
	PE-14	14	60.8	30.4	25.8	4
	PE-16	16	69	34.5	33	4

Společná reference pro přeměnu velikosti nití imperiálního vlákna
Císařská velikost	Cca. Metrika (mm)	Vzorec konverze
1/8	3,2 mm	1 ÷ 8 × 25,4 = 3,175
5/32	3,97 mm	5 ÷ 32 × 25,4 = 3,97
1/4	6,35 mm	1 ÷ 4 × 25,4 = 6,35
5/16	7,94 mm	5 ÷ 16 × 25,4 = 7,94
3/8	9,53 mm	3 ÷ 8 × 25,4 = 9,53
1/2	12,7 mm	1 ÷ 2 × 25,4 = 12,7
