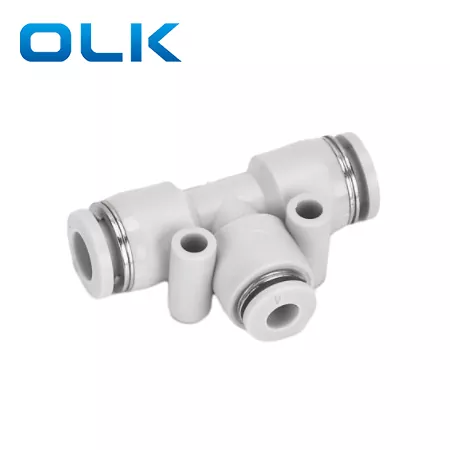

Série PEG je redukční tee Union Fitting, s D1 větší než D2, určený pro připojení hlavních a větvených trubek různých průměrů. Montáž redukujícího Union Thepeg Reducer Tee je dodáván s malou montážní otvor pro snadnou a zabezpečenou instalaci na zařízení nebo panely, což šetří instalační prostor.
D1 ＞ D2, vhodné pro různá připojení velikosti potrubí
Vestavěná malá montážní díra pro rychlé upevnění
Snadný design push-in a vysušení pro rychlou instalaci
Široce se používá v pneumatických systémech a automatizačním zařízení
|
KOLÍK |
8 |
- |
6 |
|
Model |
Velikost trubice (metrika) |
|
Velikost trubice (metrika) |
|
Fitting série PEG |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Tekutina |
Vzduch/voda (podmíněná)/vakuum |
|
Provozní tlak |
0-1.0MPA |
|
Tlak vakuového |
-100KPA (10 torr) |
|
Provozní teplota |
-10-60 ℃ |
|
Materiál |
Nylon (PA), polyuretan (PU) |

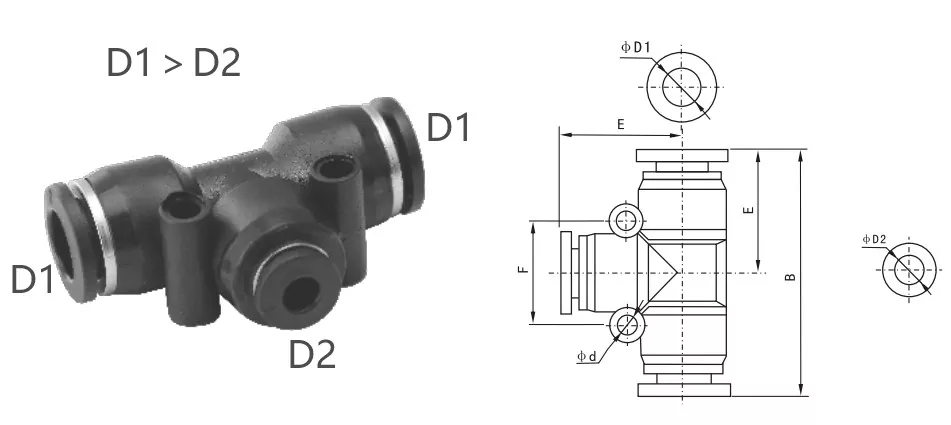

PEG Reducer Tee Union Fitting Osch Dimension Parametry
|
Palcová trubice |
Metrická trubice |
ϕd1 |
ϕd2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
Pen1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
Pen1/2-3/8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1/2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Co se liší v montáži PE a kolíku?
PE montáž (stejný odpal): Všechny tři trubice mají stejný vnější průměr, vhodné pro připojení tří pneumatických trubek stejné velikosti.
PEG FITTING (Reducer Tee Union): Dvě boční zkumavky jsou větší než středová trubice, určená pro připojení různých velikostí trubic.
