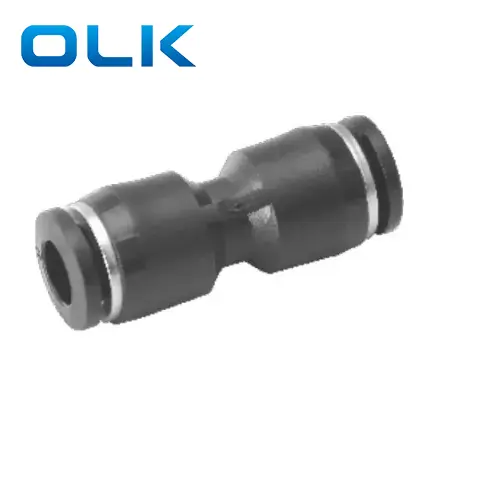

PU SOUNIT ROAD PUSH IN TUBE FITTING je design konektorů push-to-Connect pro použití s PU (polyuretan) trubicí v pneumatických systémech.
Nabízejí rychlou instalaci, silné těsnění a snadnou demontáž, díky čemuž jsou ideální pro vzduchové nástroje, válce a automatizační zařízení.
K dispozici v různých typech, jako jsou rovné, loketní, odpaliště a přepážku, s různými velikostmi vlákna, aby vyhovovaly široké škále aplikací.
|
Objednávání kódu |
|||
|
Pu |
8 |
- |
01 |
|
Model |
Velikost trubice (metrika) |
|
Velikost trubice (metrika) |
|
Fitting série PU |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Tekutina |
Vzduch/voda (podmíněná)/vakuum |
|
Provozní tlak |
0-1.0MPA |
|
Tlak vakuového |
-100KPA (10 torr) |
|
Provozní teplota |
-10-60 ℃ |
|
Materiál |
Nylon (PA), polyuretan (PU) |
|

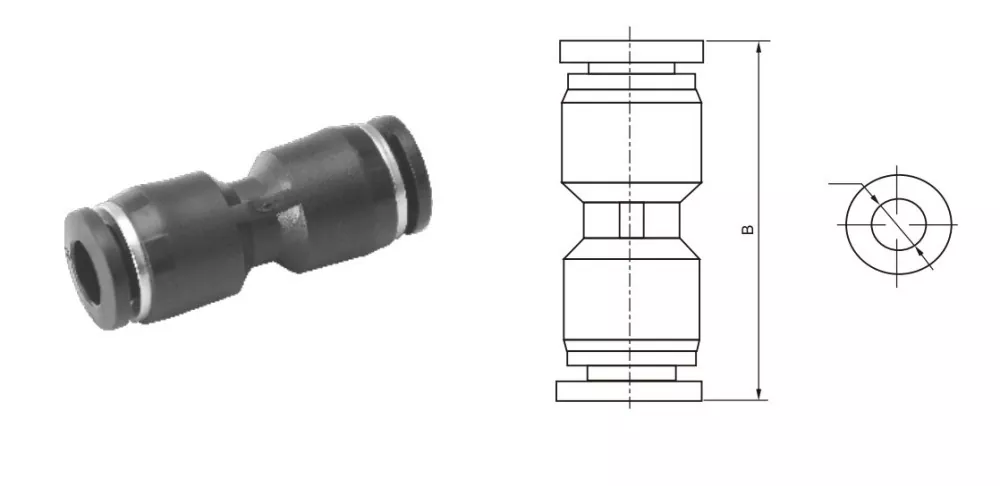

Páchová trubka |
Metrická trubice |
FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Společná reference pro přeměnu velikosti nití imperiálního vlákna |
||
|
Císařská velikost |
Cca. Metrika (mm) |
Vzorec konverze |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
Rozdíl mezi kováními PU a armatury PG?
PU spojuje stejnou vzduchovou hadici na obou stranách, PG spojuje vzduchovou hadici s různými průměry na obou stranách
