Jednocestný škrticí ventil OLK řady ASC řídí průtok kapaliny úpravou velikosti škrticí sekce. Tyto ventily kombinují vlastnosti jednosměrné struktury a škrticí struktury.
Škrtící ventil ASC vyrobený OLK (ouleikai) má velký pracovní vzduchový otvor, který zajišťuje velký průtok plynu a zároveň snižuje tlakovou ztrátu, což výrazně zlepšuje efektivitu práce. Jsou citlivější z hlediska škrcení výfuku a proces regulace tlaku je pohodlnější a jednodušší. Otáčení ve směru hodinových ručiček může zvýšit průtok, otáčení proti směru hodinových ručiček může snížit průtok a konstrukce pojistné matice zajišťuje stabilní tlak.
Jednocestné škrticí ventily řady ASC jsou široce používány v mnoha průmyslových odvětvích, včetně výroby polovodičů, řízení napětí tisku, řízení automatizace, automobilových motorů, vývoje robotů a svařování.
Symbol:
|
Objednací kód: |
||
| ASC | 300 | 10 |
| MODEL | SÉRIE | VELIKOST PORTU |
| ASC: Jednosměrný škrticí ventil | SÉRIE 100:100 | SÉRIE 100:06:G1/8 |
|
|
SÉRIE 200:200 | Těsnění kov na kov |
|
|
SÉRIE 300:300 |
ŘADA 300:10-G3/8 |
|
|
|
ŘADA 300 :15-G1/2 |
1.Umožněte proudění vzduchu v jednom směru, ale zastaví se v opačném směru
2.Zpětné ventily umožňují proudění vzduchu v jednom směru
3. Lehká a kompaktní konstrukce.
4. Škrticí klapka výfuku pro citlivé nastavení a vysokou přesnost.
5. Snadná instalace s více montážními polohami.
|
pracovní médium |
Vzduch (filtrovaný přes filtr přes 40μm) |
|
Rozsah pracovního tlaku MPa (psi) |
0,05 až 0,9 |
|
Zaručená tlaková odolnost |
1,5 MPa (215 psi) |
|
Pracovní teplota °C |
-20-70 |
|
Materiál těla |
hliníková slitina |
|
model |
Průměr portu |
Škrticí ventil standardní jmenovitý průtok L/min |
Zpětný ventil standardní jmenovitý průtok L/min |
|

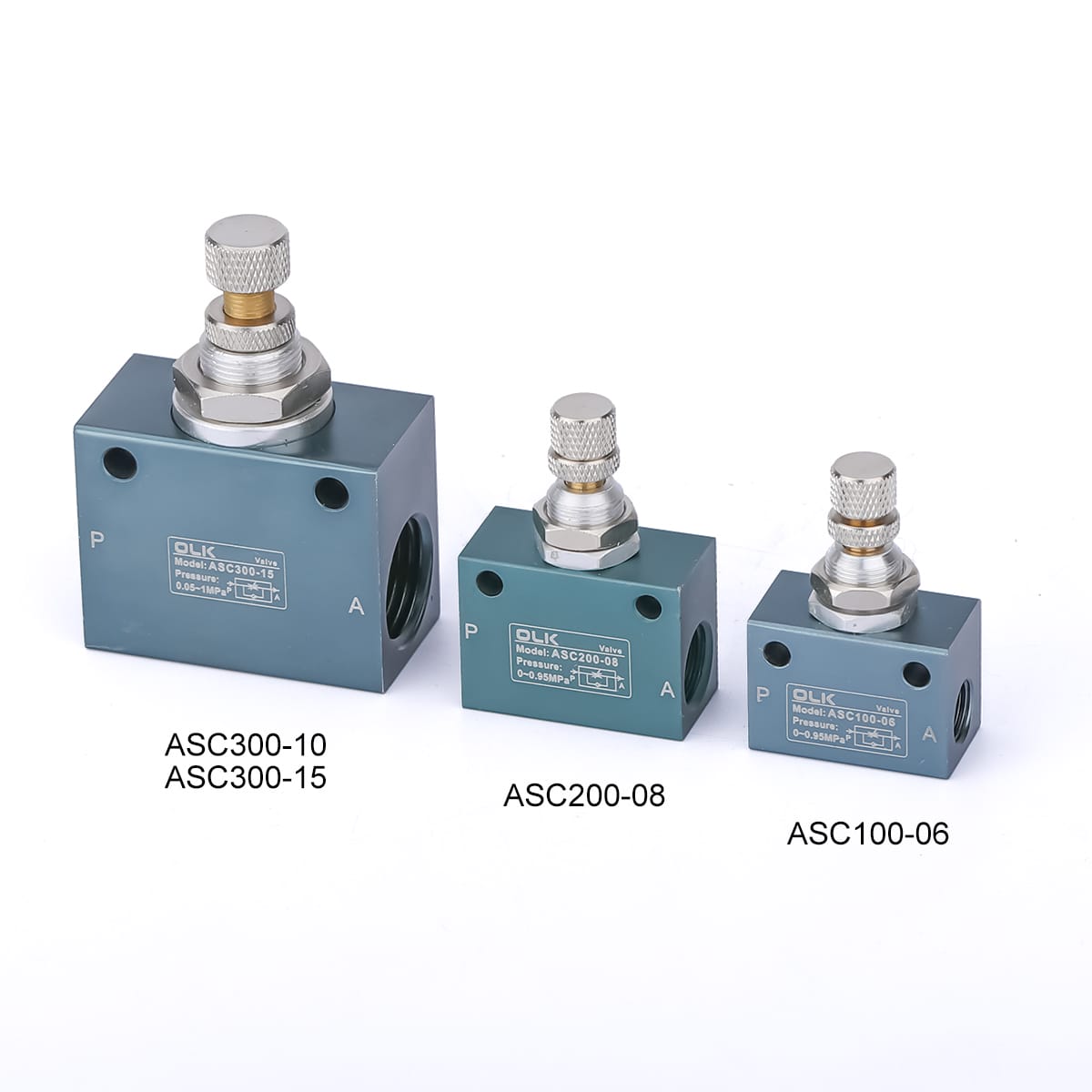

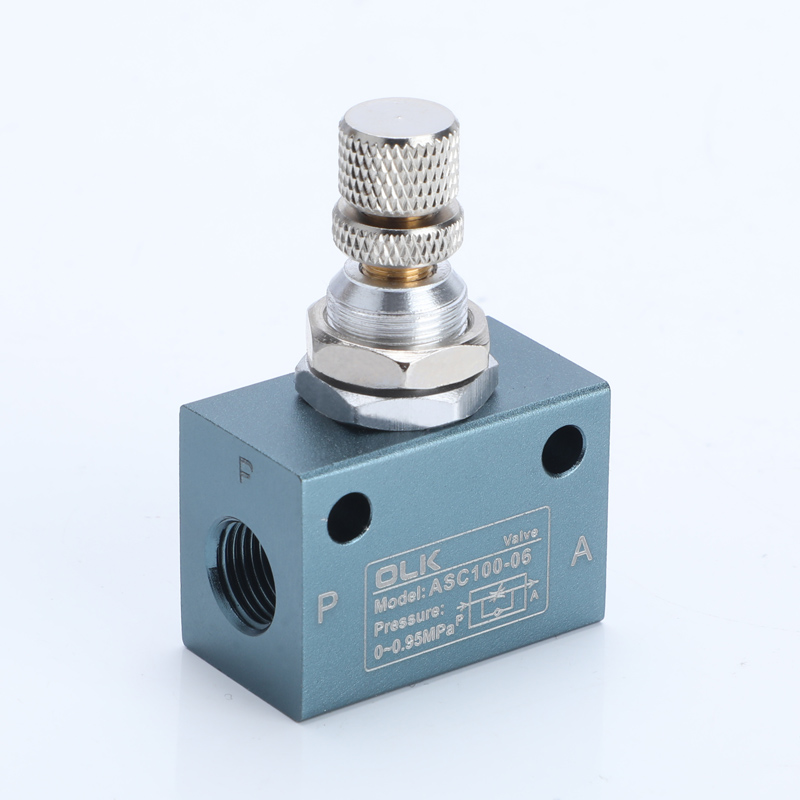

ASC100-06 |
G1/8 |
200 |
400 |
|

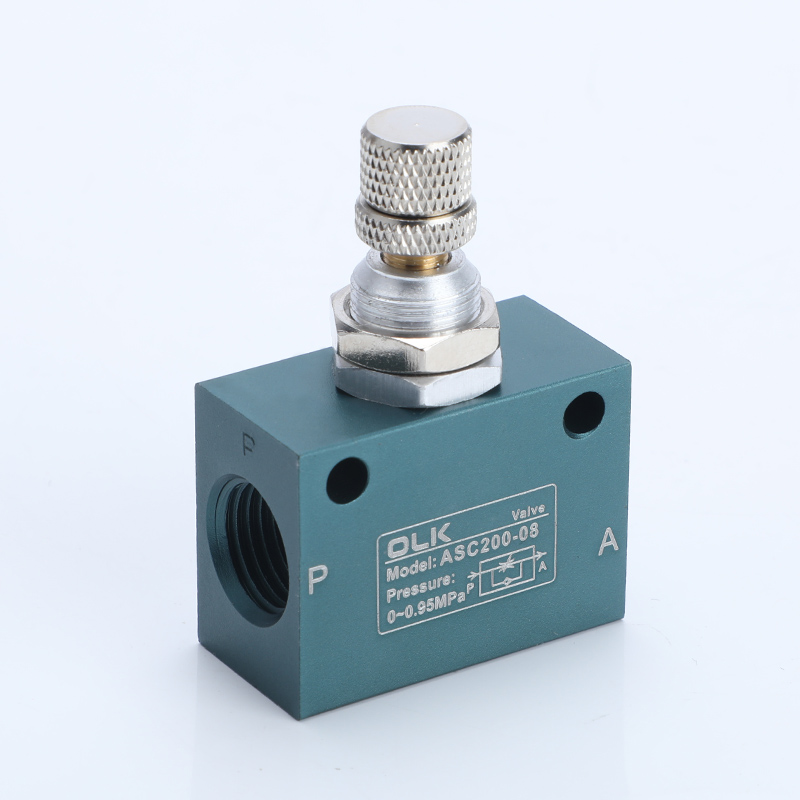

ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|

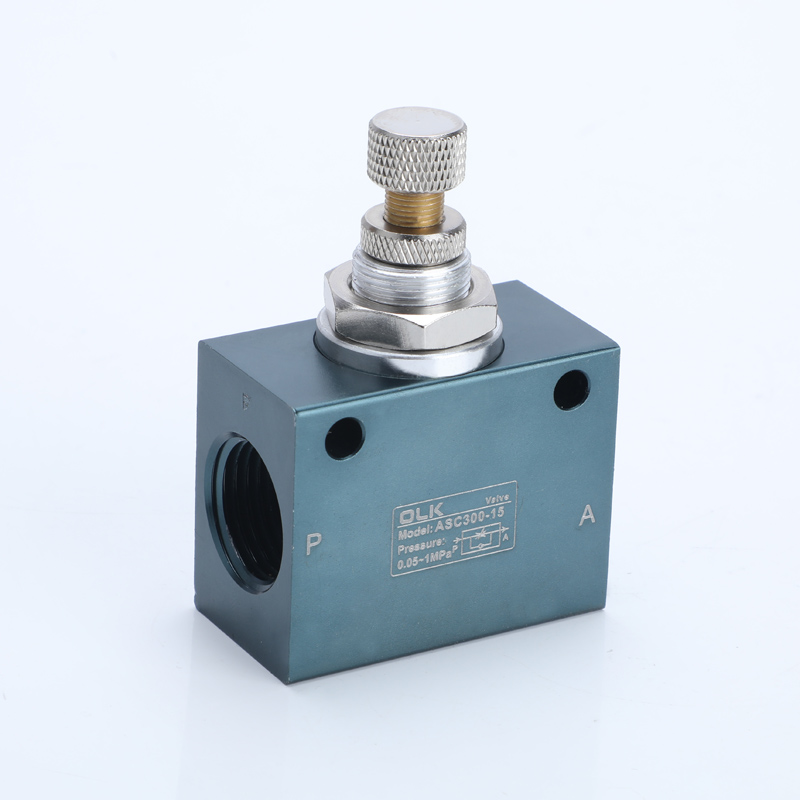

ASC300-15 |
G1/2 |
1650 |
2500 |
|
Rozdíl mezi ASC (tvrdé těsnění) a RE (měkké těsnění) jednocestnými regulačními ventily průtoku |
|||
| Model |
prodejní struktura |
Vlastnosti |
Vhodné aplikace |
| ASC (tvrdé těsnění) |
Těsnění kov na kov |
Vysoká odolnost proti tlaku, vysoká teplotní odolnost, dlouhá životnost, nesnadno se opotřebovává |
Vysokofrekvenční pohyb, drsná prostředí, průmyslové stroje |
| RE (měkké těsnění) |
Gumové těsnění |
Lepší vzduchotěsnost, stabilnější výkon při nízkém tlaku |
Který zpětný ventil je vhodnější pro znečištěný vzduch nebo zaolejované prostředí? |
Nejčastější dotazy:
Ovlivňuje nastavení zpětného ventilu ASC tlak?
Škrticí klapka v podstatě neovlivňuje zdroj tlaku, pouze průtok a tím i rychlost.
Udržujte zdroj tlaku stabilní.
Co je odolnější, ASC (tvrdé těsnění) nebo RE (měkké těsnění)?
ASC je odolnější.
Delší životnost, odolnost vůči znečištění a nárazu tvrdé konstrukce těsnění. Není náchylný k selhání těsnění v důsledku oleje nebo částic
Který zpětný ventil je vhodnější pro znečištěný vzduch nebo zaolejované prostředí?
ASC (tvrdé těsnění) je vhodnější a není snadné uvíznout olejem a částicemi.
