5cestný vzduchový regulační ventil řady 4A

Model:4A210

Ouleikai (OLK) je jedním z profesionálních 5cestných výrobců a dodavatelů vzduchového regulačního ventilu řady 4A v Číně. Naše výrobky jsou certifikovány CE a mají na skladě továrnu, vítejte na velkoobchodním 5cestném ventilu pro regulaci vzduchu řady 4A od nás.

Brand:
OLK
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Function type:
2 position 5 way/3 position 5 way
Valve type:
Single solenoid / double solenoid

Odeslat dotaz

Popis výrobku

5cestný vzduchový regulační ventil Ouleikai (OLK) řady 4A umožňuje ovládání a přepínání různých kapalin a může ovládat dvojčinné válce. Řada 4A je řízena vzduchem, což zajišťuje rychlou odezvu a přesný provoz, aby byla zaručena stabilita a přesnost ovládání plynu. Je přísně zakázáno používat tento výrobek za podmínek přesahujících specifikovaný rozsah, aby nedošlo k ovlivnění životnosti a bezpečnosti výrobku.

SYMBOL:

Objednací kód
4A	1	10	06
MODEL	KÓD	TYP VENTILU	VELIKOST PORTU
4A:2polohový 5cestný ventil/3polohový 5cestný ventil	série 1:100	10: Jediný solenoid 5/2 cest	M5:M5X0,8
	série 2:200	20: Dvojitý solenoidový ventil 5/2 cest	06:G1/8
	série 3:300	30C: Dvojitý solenoidový ventil 5/3 cestný uzavřený střed	08:G1/4
	série 4:400	30E: Dvojitý solenoidový ventil 5/3 cestný výfukový střed	10:G3/8
		30P: Dvojitý solenoidový ventil 5/3 tlakový střed	15:G1/2

5cestný vzduchový regulační ventil řady OLK 4A s charakteristikami certifikátu CE

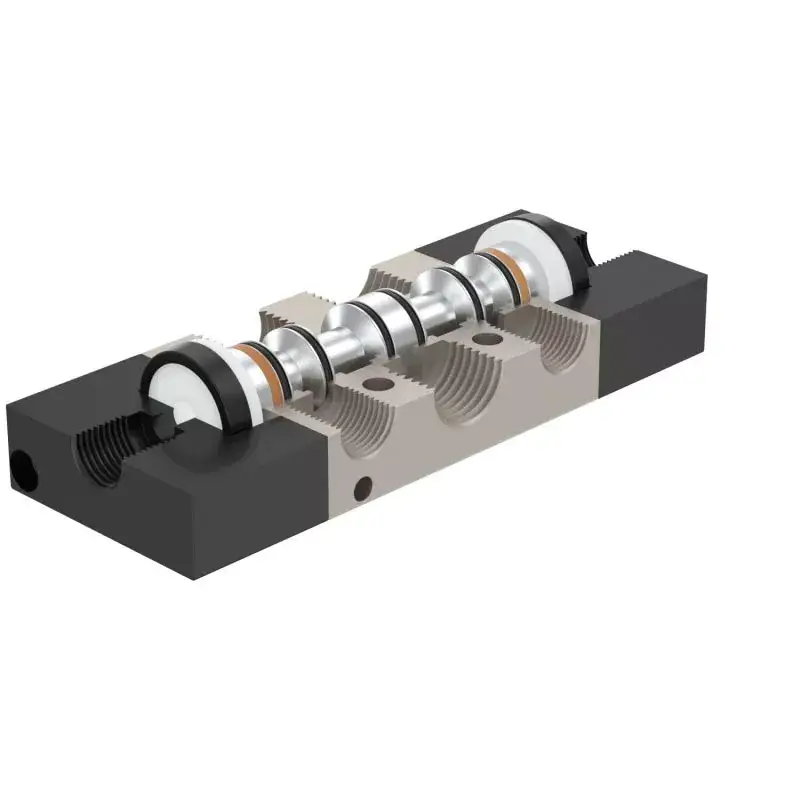

1. Struktura pístového typu, vynikající těsnění, citlivá reakce;

2. Třípolohové solenoidové ventily nabízejí na výběr tři centrální funkce;

3. Dvouhlavé dvoupolohové pneumatické ventily mají paměťovou funkci;

4. Vnitřní otvor je zpracován speciální technikou, což má za následek nízký třecí odpor, nízký startovací tlak a dlouhou životnost;

5. Není potřeba mazání olejem;

6. Může být integrován se základnou pro vytvoření skupiny ventilů, což šetří instalační prostor.

5cestný vzduchový regulační ventil řady 4A Obecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	externí ovládání vzduchu
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0,15–0,8 (21–114)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-20-70
Materiál těla	hliníková slitina

5cestný vzduchový regulační ventil řady 4A různé parametry

model	Průměr portu	počet pozic	nejvyšší pracovní frekvence	Efektivní plocha průřezu mm² (hodnota CV)
4A110-M5	M5	2 pozice 5 cesta	5krát za sekundu	5,5 (0,31)
4A120-M5	M5	2 pozice 5 cesta	5krát za sekundu	5,5 (0,31)
4A130C-M5	M5	Tři pozice pět způsobem	3krát za sekundu	5,0 (0,28)
4A130E-M5	M5	Tři pozice pět způsobem	3krát za sekundu	5,0 (0,28)
4A130P-M5	M5	Tři pozice pět způsobem	3krát za sekundu	5,0 (0,28)
4A110-06	G1/8	2 pozice 5 cesta	5krát za sekundu	12,0 (0,67)
4A120-06	G1/8	2 pozice 5 cesta	5krát za sekundu	12,0 (0,67)
4A130C-06	G1/8	Tři pozice pět způsobem	3krát za sekundu	9,0 (0,50)
4A130E-06	G1/8	Tři pozice pět způsobem	3krát za sekundu	9,0 (0,50)
4A130P-06	G1/8	Tři pozice pět způsobem	3krát za sekundu	9,0 (0,50)
4A210-06	G1/8	2 pozice 5 cesta	5krát za sekundu	14,0 (0,78)
4A220-06	G1/8	2 pozice 5 cesta	5krát za sekundu	14,0 (0,78)
4A230C-06	G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4A230E-06	G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4A230P-06	G1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4A210-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	2 pozice 5 cesta	5krát za sekundu	16,0 (0,89)
4A220-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	2 pozice 5 cesta	5krát za sekundu	16,0 (0,89)
4A230C-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4A230E-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4A230P-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	Tři pozice pět způsobem	3krát za sekundu	12,0 (0,67)
4A310-08	G1/4	2 pozice 5 cesta	4krát za sekundu	25,0 (1,40)
4A320-08	G1/4	2 pozice 5 cesta	4krát za sekundu	25,0 (1,40)
4A330C-08	G1/4	Tři pozice pět způsobem	3krát za sekundu	18,0 (1,00)
4A330E-08	G1/4	Tři pozice pět způsobem	3krát za sekundu	18,0 (1,00)
4A330P-08	G1/4	Tři pozice pět způsobem	3krát za sekundu	18,0 (1,00)
4A310-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	2 pozice 5 cesta	4krát za sekundu	30,0 (1,67)
4A320-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	2 pozice 5 cesta	4krát za sekundu	30,0 (1,67)
4A330C-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	Tři pozice pět způsobem	3krát za sekundu	18,0 (1,00)
4A330E-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	Tři pozice pět způsobem	3krát za sekundu	18,0 (1,00)
4A330P-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	Tři pozice pět způsobem	3krát za sekundu	18,0 (1,00)
4A410-15	G1/2	2 pozice 5 cesta	3krát za sekundu	50,0 (2,79)
4A420-15	G1/2	2 pozice 5 cesta	3krát za sekundu	50,0 (2,79)
4A430C-15	G1/2	Tři pozice pět způsobem	3krát za sekundu	30,0 (1,67)
4A430E-15	G1/2	Tři pozice pět způsobem	3krát za sekundu	30,0 (1,67)
4A430P-15	G1/2	Tři pozice pět způsobem	3krát za sekundu	30,0 (1,67)
