Brand:
OKSeries:
3AInitial State:
NE, NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

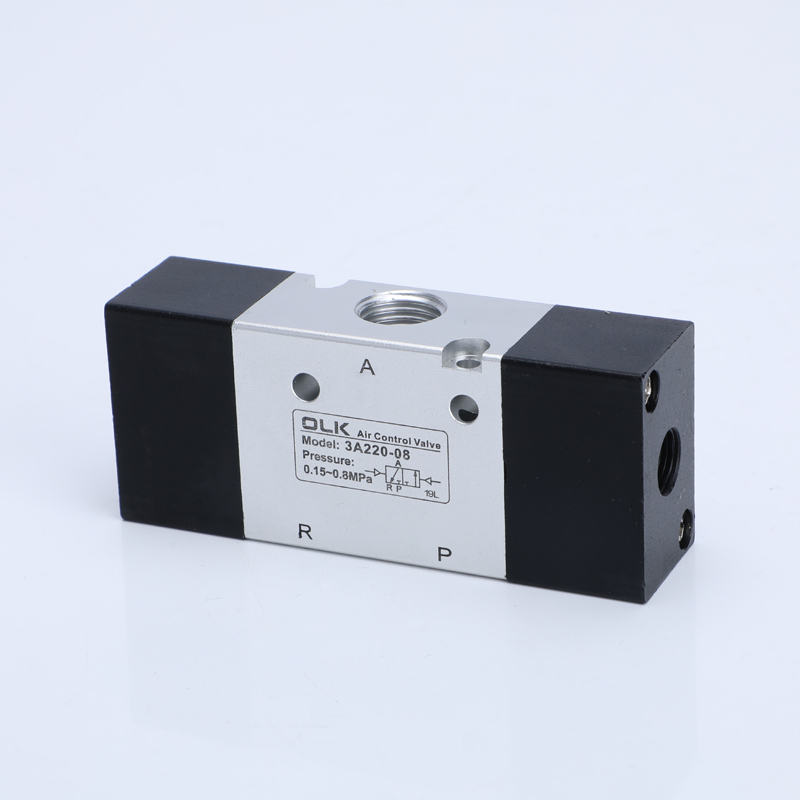

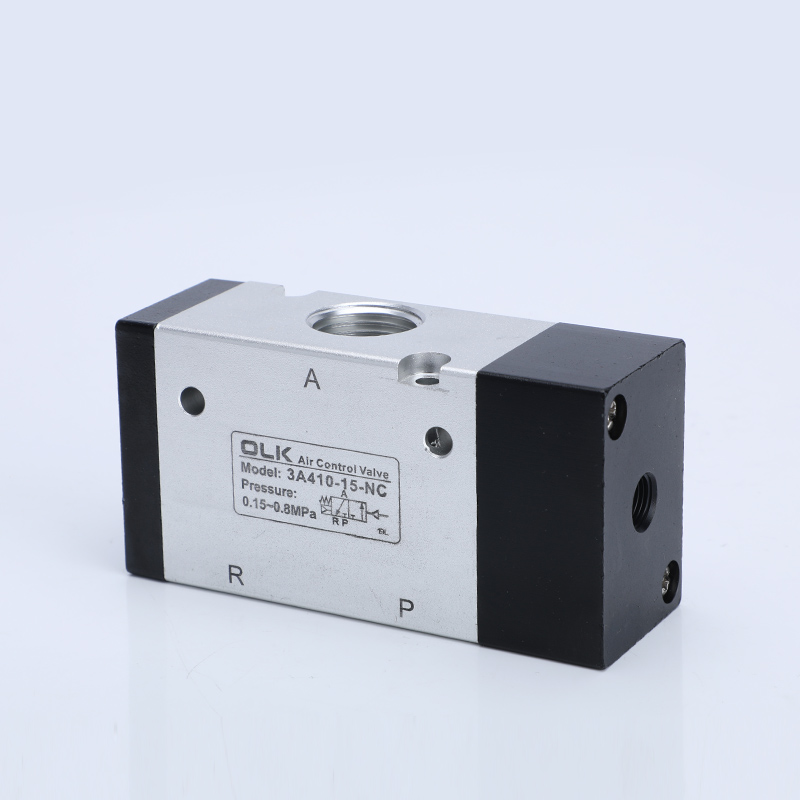

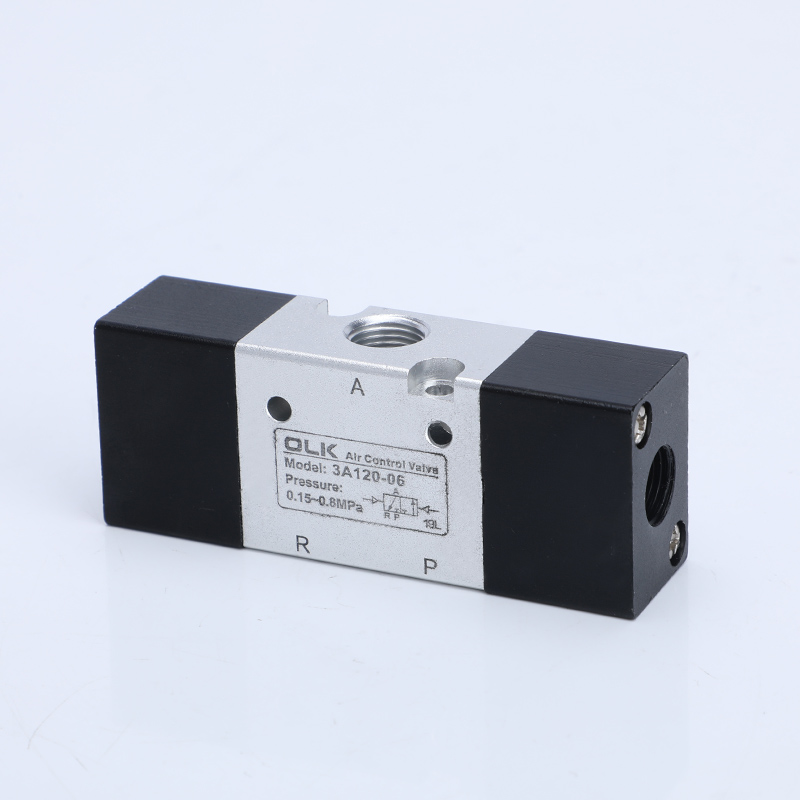

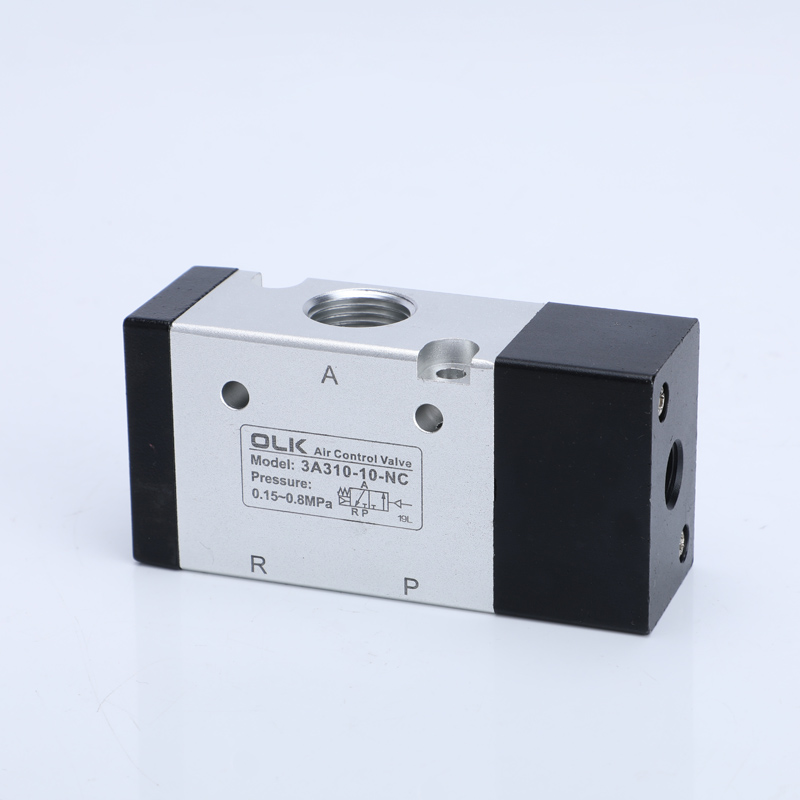

2 pozice 3 cestaVzduchový regulační ventil řady 3A 3cestný pneumatický kapalinový řídicí ventil je kapalinový směrový ventil vhodný pro vzduch jako pracovní médium.
Výrobek má nízký startovací tlak vzduchu, jednohlavý typ ovládání s pružinovým resetem a dvouhlavý typ ovládání s funkcí paměti polohy.

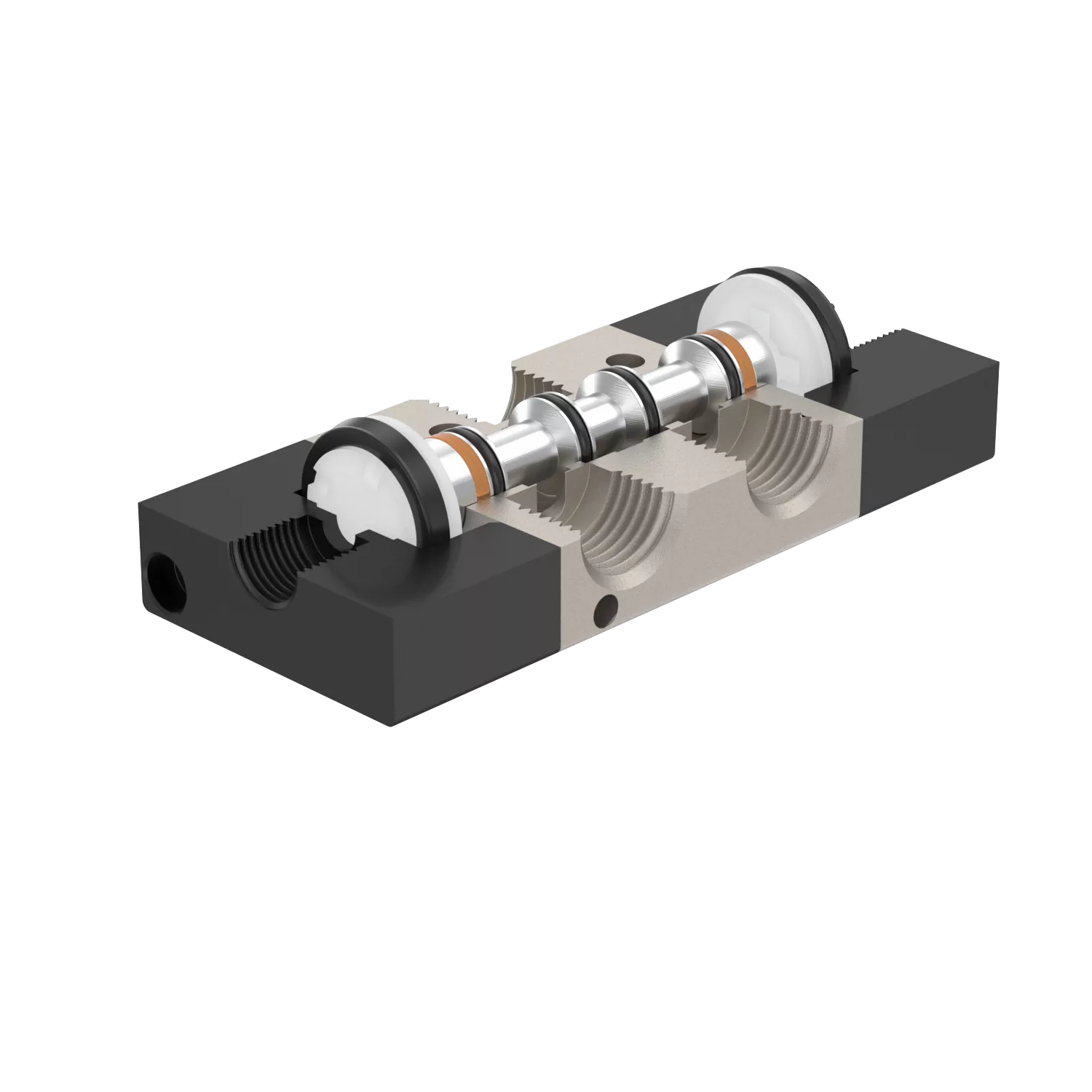

Vnitřní otvor je zpracován speciální technologií, výsledkem je nízký třecí odpor, není potřeba mazání olejem, stabilní životnost a dlouhá životnost.
Konstrukce je lehká a snadno se instaluje.
Výrobci Ouleikai (OLK) poskytují přizpůsobené služby tělesa ventilu, které umožňují různé povrchové úpravy ventilu.

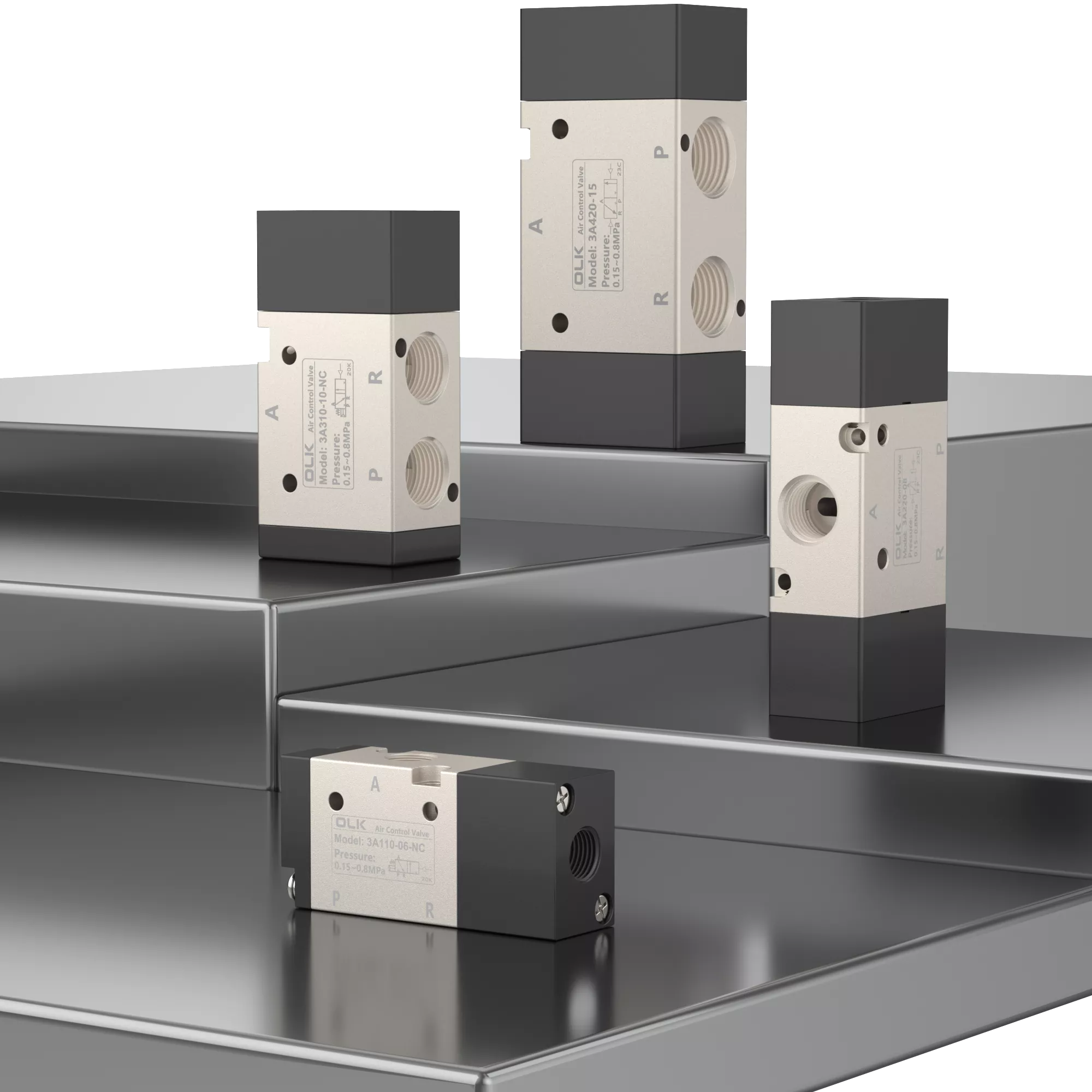

Vzduchové regulační ventily řady 3A 3cestné a regulační ventily průtoku jsou široce používány v balicích automatizačních zařízeních, řízení robotů, systémech stlačeného vzduchu a dalších oblastech.
SYMBOL:
Objednací kód
3A
3
10
08
ŽÁDNÝ
MODEL
KÓD
TYP VENTILU
VELIKOST PORTU
HRACÍ TYP
3A:2polohový 3cestný ventil
série 1:100
10:Jednohra
06:G1/8
NE: Normálně otevřeno
série 2:200
20: dvojí hraní
08:G1/4
NC: Normálně blízko
série 3:300
10:G3/8

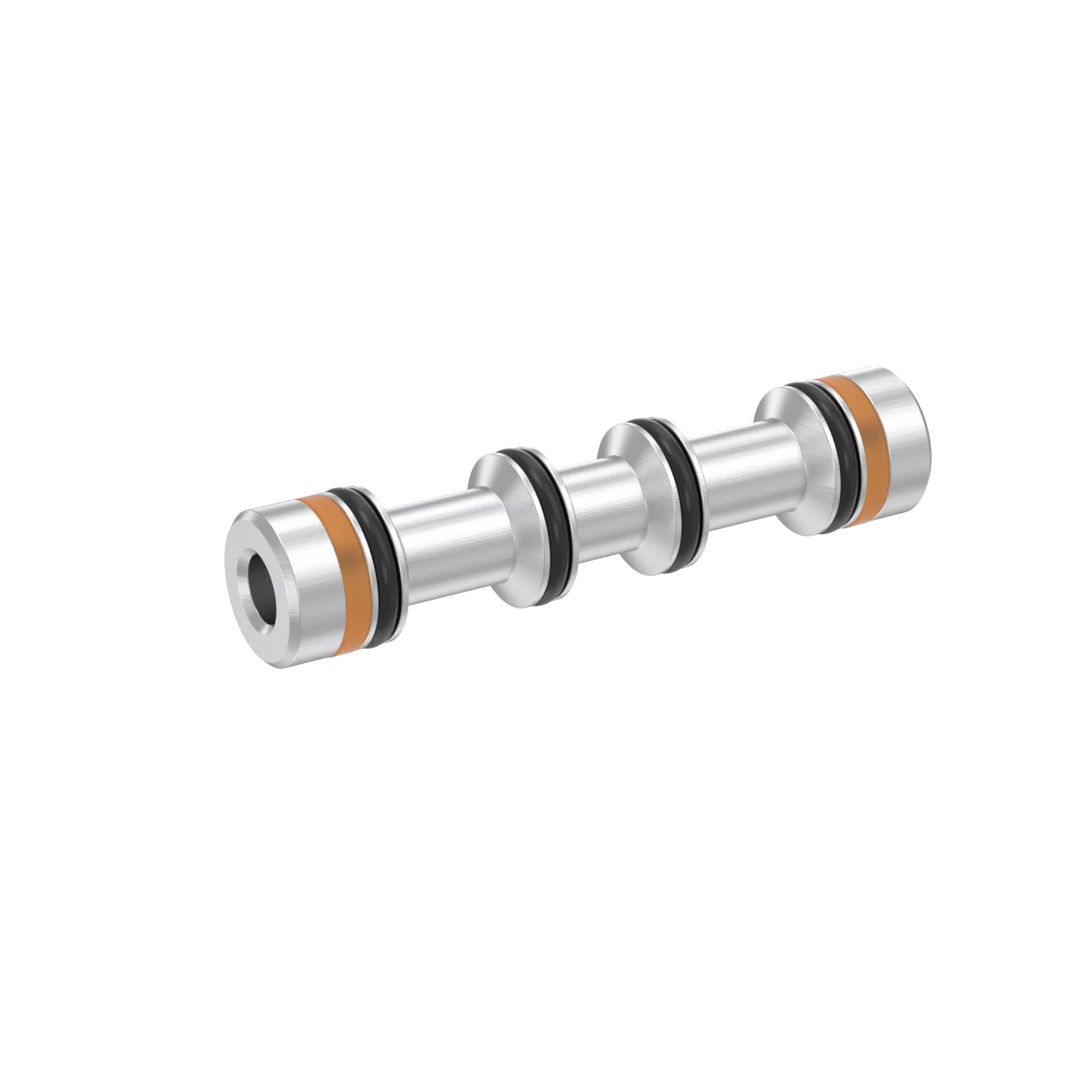

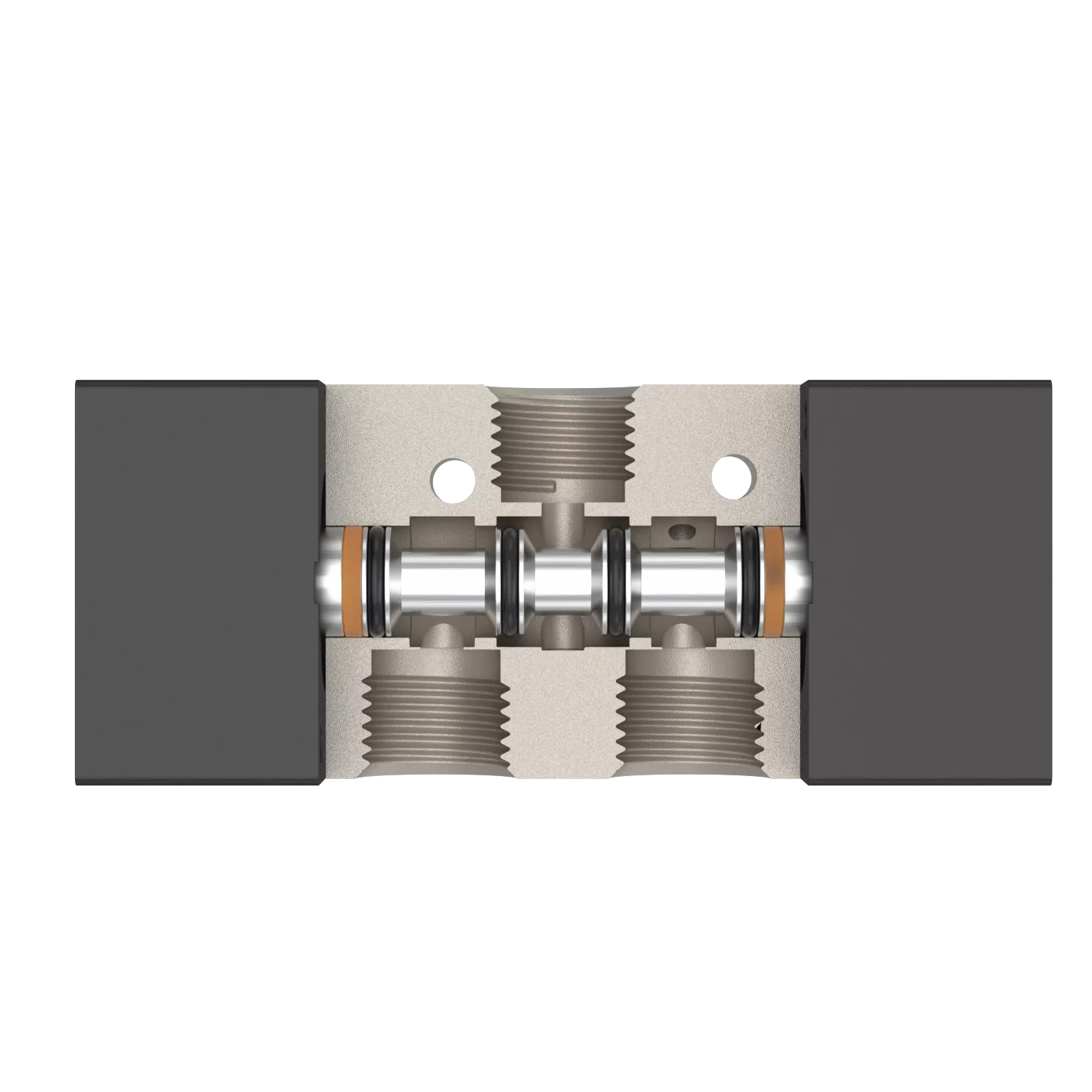

1. Konstrukce pístového typu s vynikajícím těsněním a citlivým výkonem.
2. Dvouhlavé pneumatické ovládání s paměťovou funkcí.
3. Vnitřní otvory zpracované speciálními technikami, výsledkem je nízký třecí odpor, nízký startovací tlak a prodloužená životnost.
4. Nevyžaduje žádné mazání olejem.
5. Snadná instalace s více montážními polohami.
6. Lze integrovat do sestavy ventilu základní desky, což šetří instalační prostor.
|
pracovní médium |
Vzduch (filtrovaný přes filtr přes 40μm) |
|
Akce |
externí ovládání vzduchu |
|
mazací |
zbytečné |
|
Rozsah pracovního tlaku MPa (psi) |
0,15–0,8 (21–114) |
|
Zaručená tlaková odolnost |
1,5 MPa (215 psi) |
|
Pracovní teplota °C |
-20-70 |
|
Maximální pracovní frekvence |
5krát za sekundu |
|
Materiál těla |
hliníková slitina |
|
model |
Průměr portu |
počet pozic |
Efektivní plocha průřezu mm² (hodnota CV) |
|
3A110-M5 |
M5 |
Dvě pozice tři cesty |
5,5 (0,3) |
|
3A120-M5 |
M5 |
Dvě pozice tři cesty |
5,5 (0,3) |
|

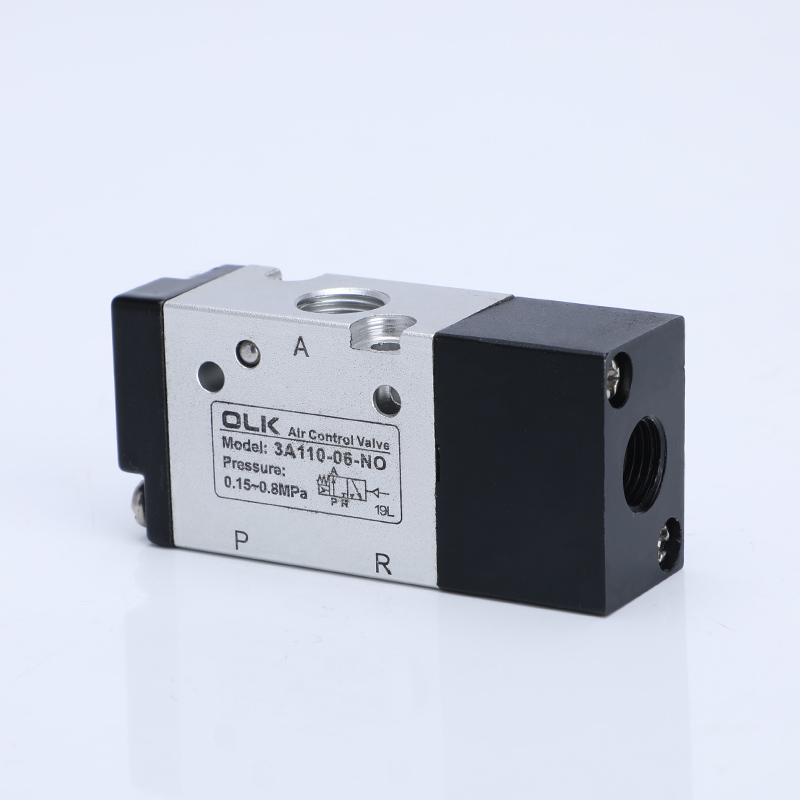

3A110-06 |
G1/8 |
Dvě pozice tři cesty |
12,0 (0,67) |
|
3A120-06 |
G1/8 |
Dvě pozice tři cesty |
12,0 (0,67) |
|
3A210-06 |
G1/8 |
Dvě pozice tři cesty |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
Dvě pozice tři cesty |
14,0 (0,7) |
|

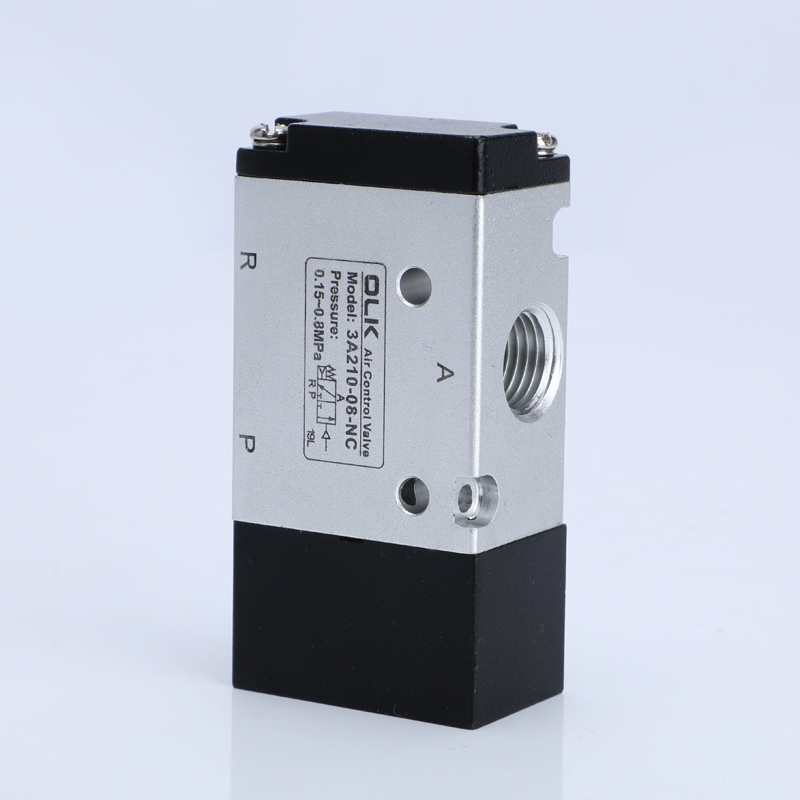

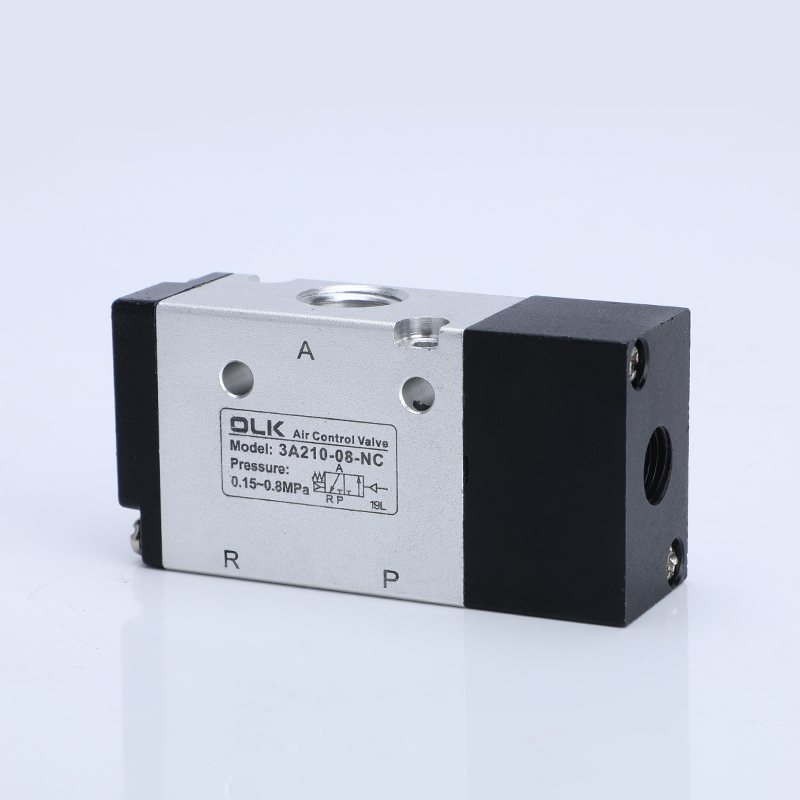

3A210-08 |
G1/4 |
Dvě pozice tři cesty |
16,0 (0,89) |
|
3A220-08 |
G1/4 |
Dvě pozice tři cesty |
16,0 (0,89) |
|
3A310-08 |
G1/4 |
Dvě pozice tři cesty |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Dvě pozice tři cesty |
25,0 (1,39) |
|
3A310-10 |
G3/8 |
Dvě pozice tři cesty |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Dvě pozice tři cesty |
30,0 (1,67) |
|
3A410-15 |
G1/2 |
Dvě pozice tři cesty |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Dvě pozice tři cesty |
50,0 (2,79)
|

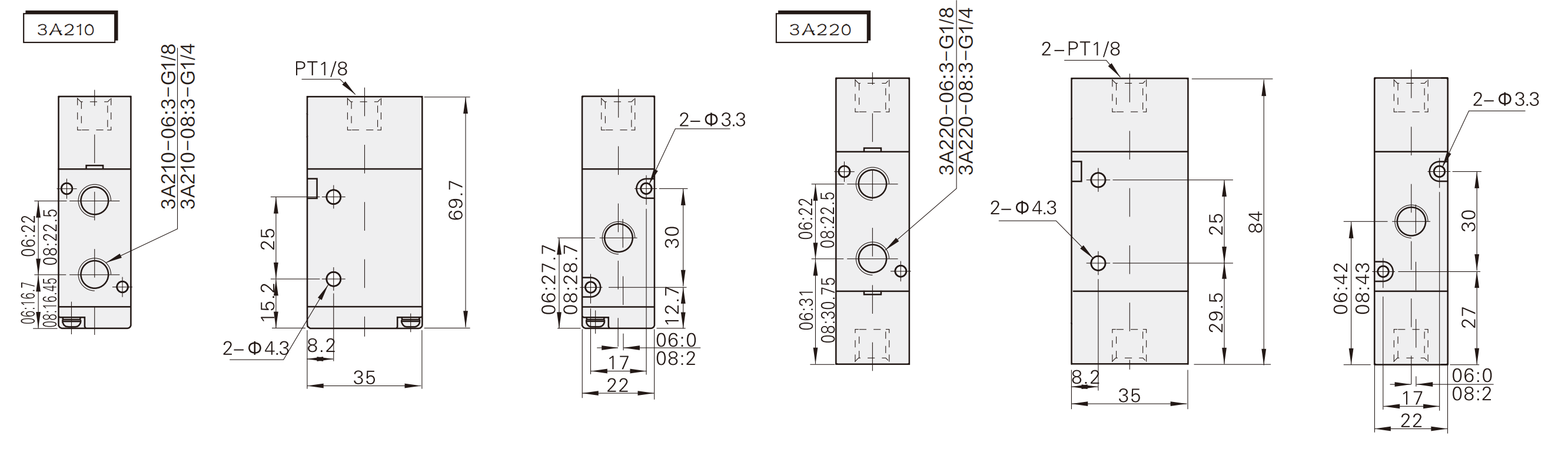

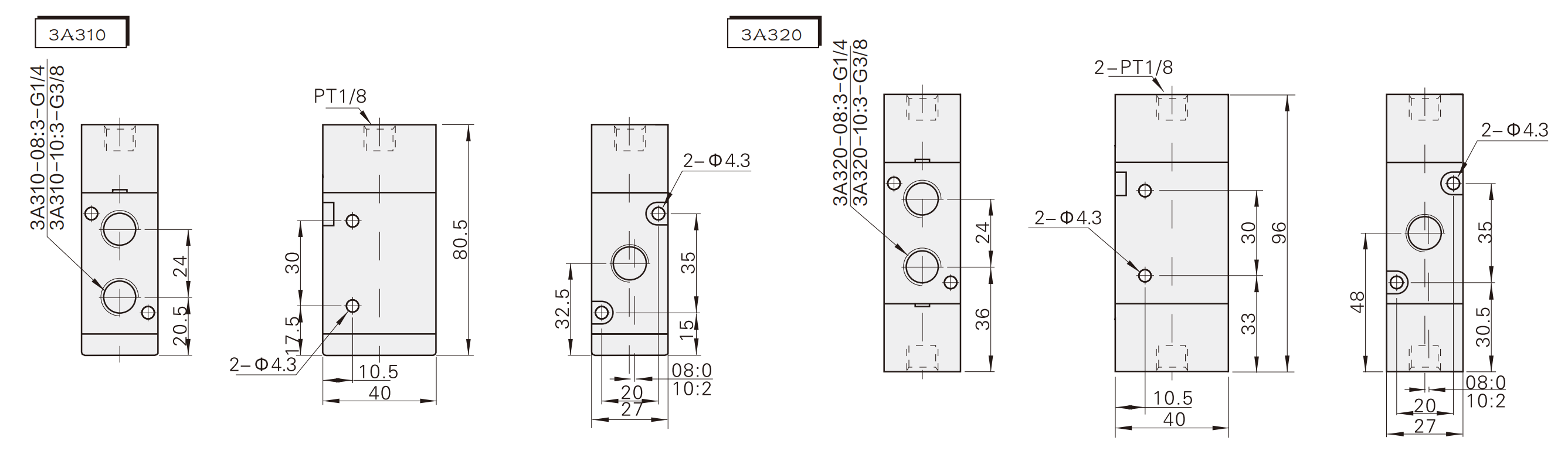

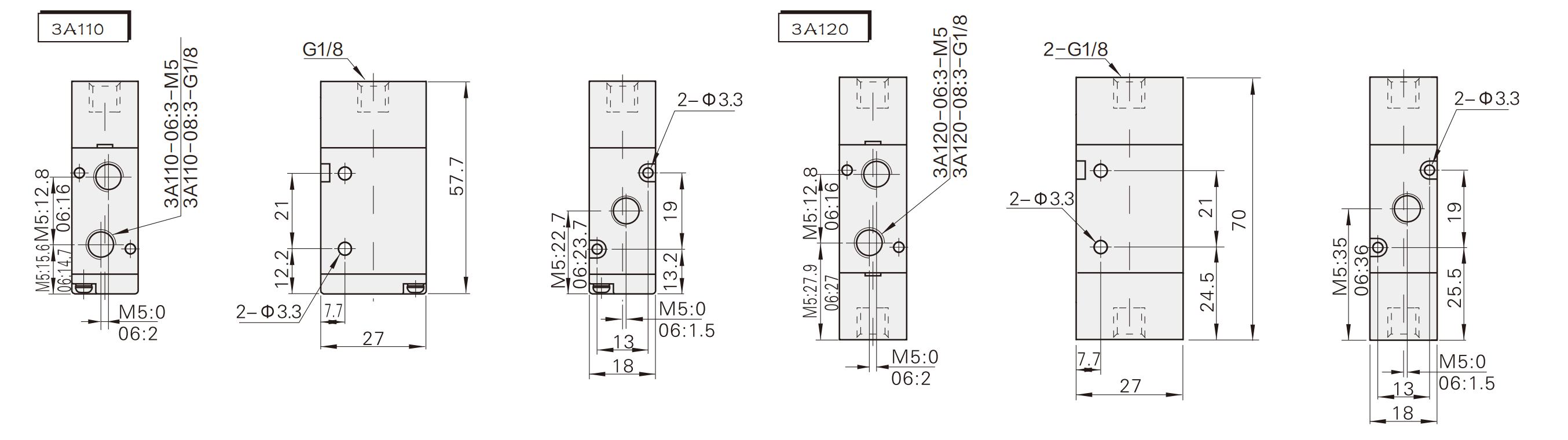

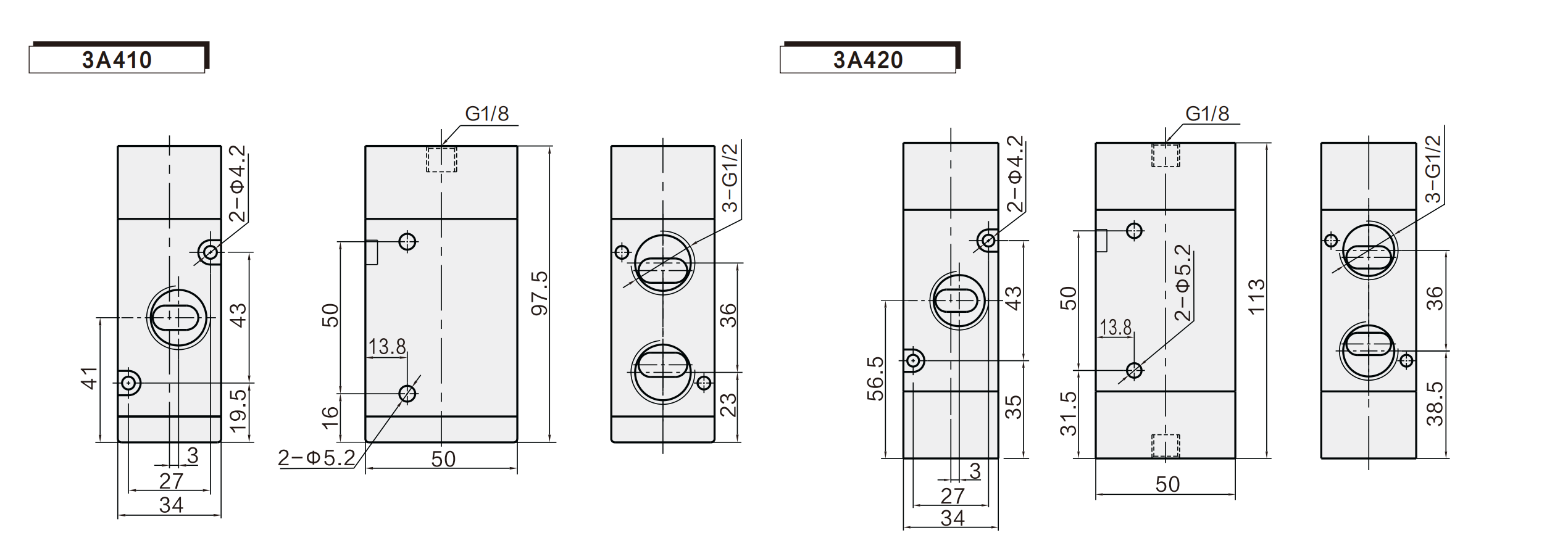

3A Vzduchový regulační ventil 3cestný rozměr
Nejčastější dotazy:
Může být řada 3A změněna na NO nebo NC?
Samostatná výměna se obecně nedoporučuje, protože strukturální rozdíly v NO/NC se týkají obložení, orientace pružiny atd.
Doporučení: Při zadávání objednávky vymažte výběr NO nebo NC
Pokud je třeba změnit model, lze vyměnit tělo ventilu nebo vyměnit celý ventil, aby byla zajištěna spolehlivost
Znamená pneumatický ventil řady 3A NO/NC totéž jako elektromagnetický ventil NO/NC?
Konzistentní ve významu: NE=normálně otevřeno /NC=normálně zavřeno
Pneumatický řídicí ventil však pracuje na základě signálu tlaku vzduchu a solenoidový ventil pracuje na základě solenoidové síly cívky. Tyto dva principy jsou odlišné.

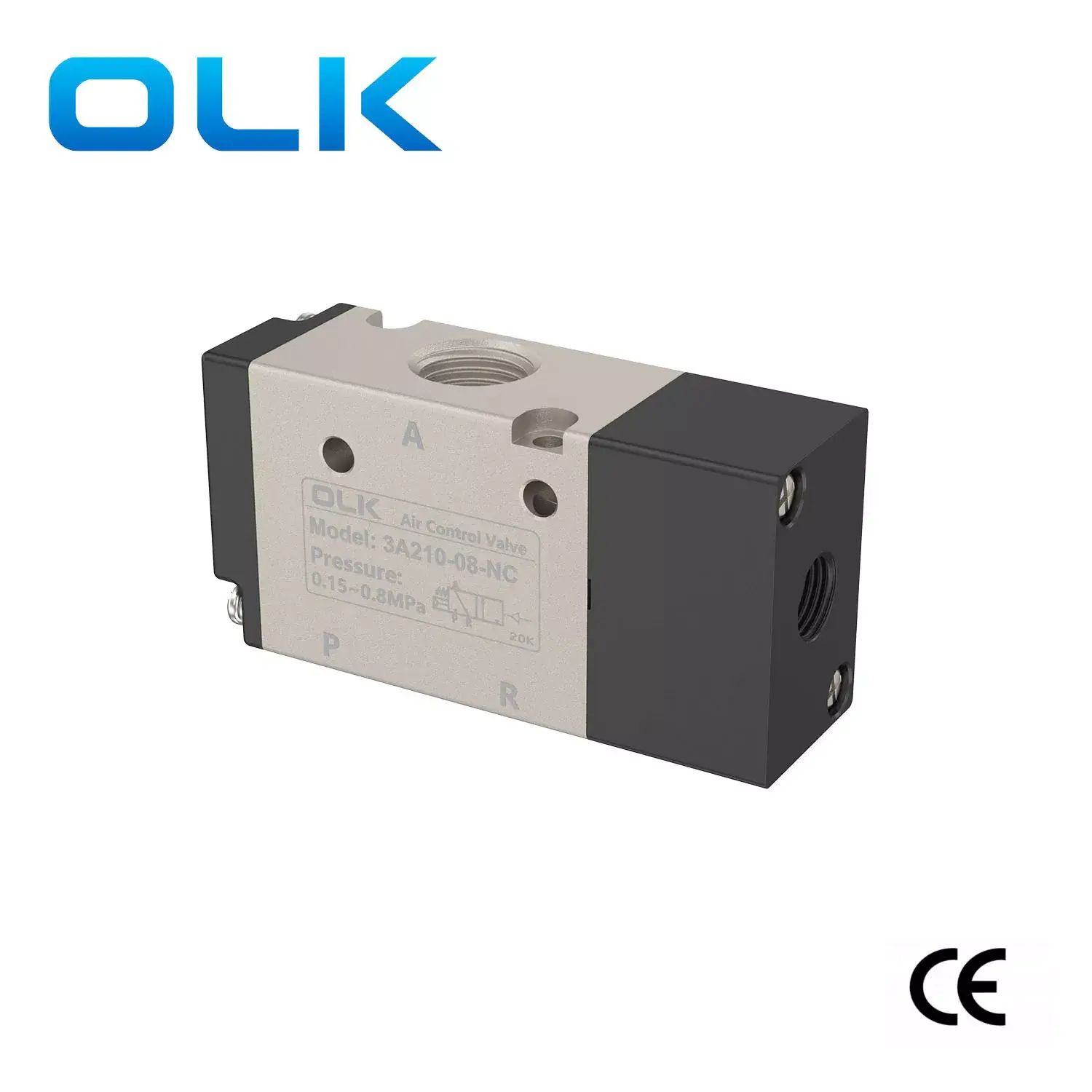

Podporuje řada 3A NO/NC certifikaci CE?
OLK Dostupné v: CE (EMC+LVD) certifikace

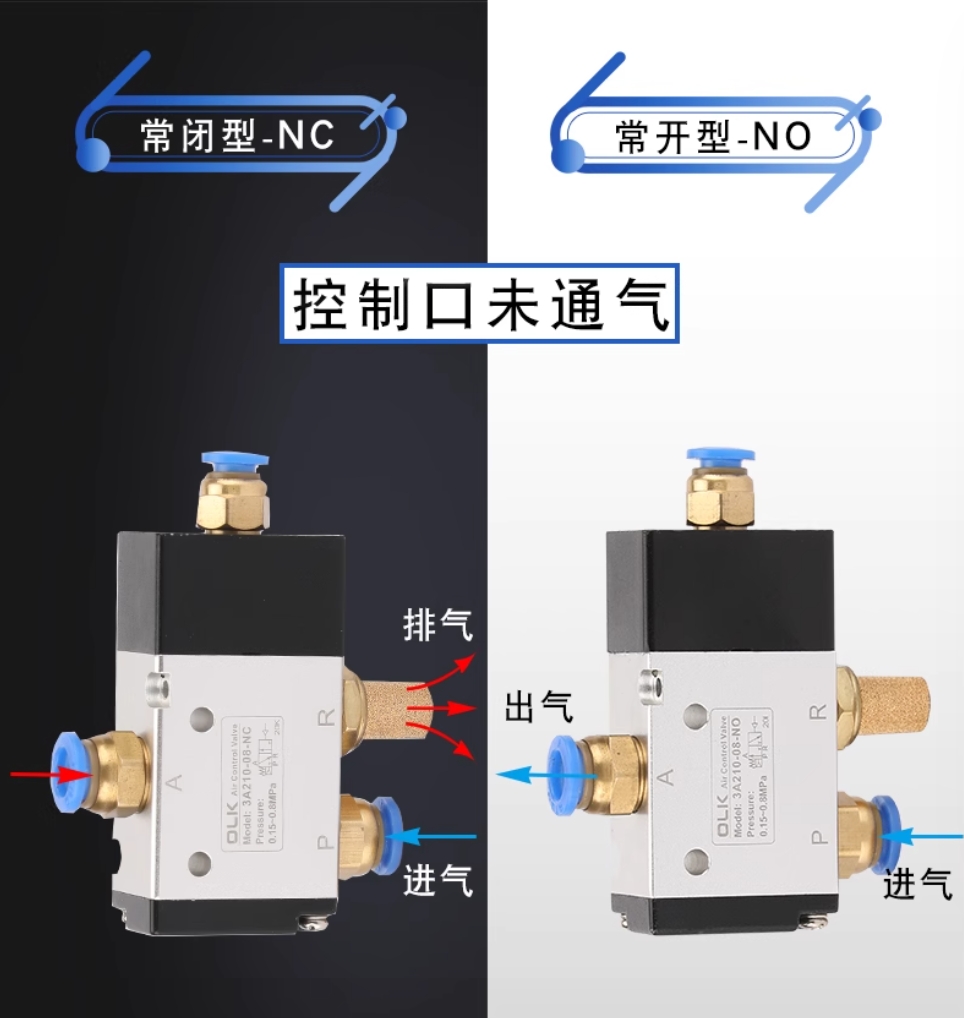

Jaký je rozdíl mezi NO a NC řady 3A?
NC (normálně zavřený): ventil je zavřený, když není vzduch, a lze jej otevřít pouze po pohonu signálem/tlakem vzduchu.
NE (normálně otevřený): ventil zůstává přirozeně otevřený, když nedýchá, a zavře se po obdržení signálu.
