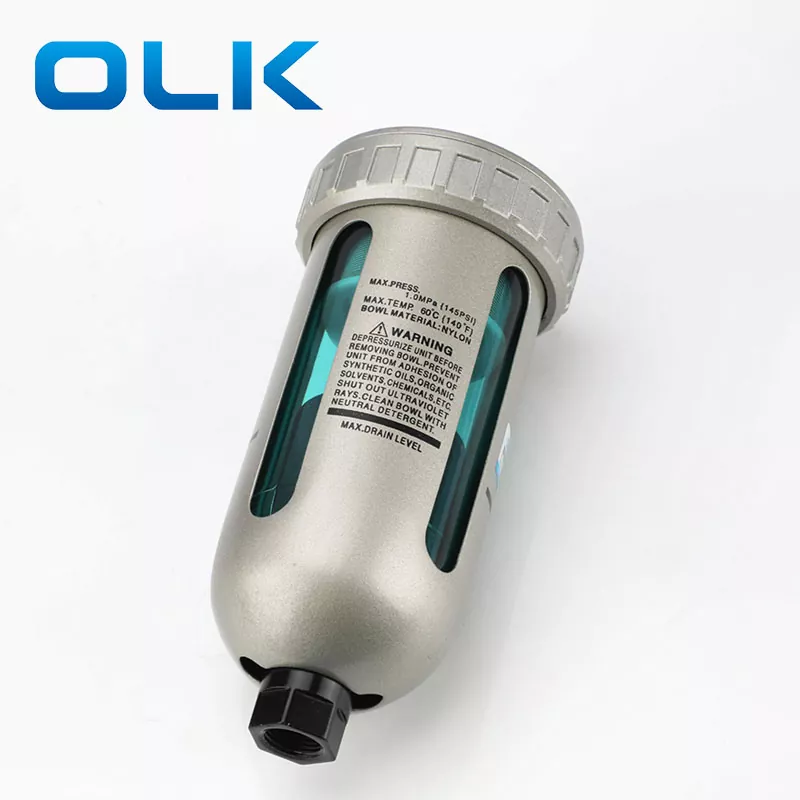

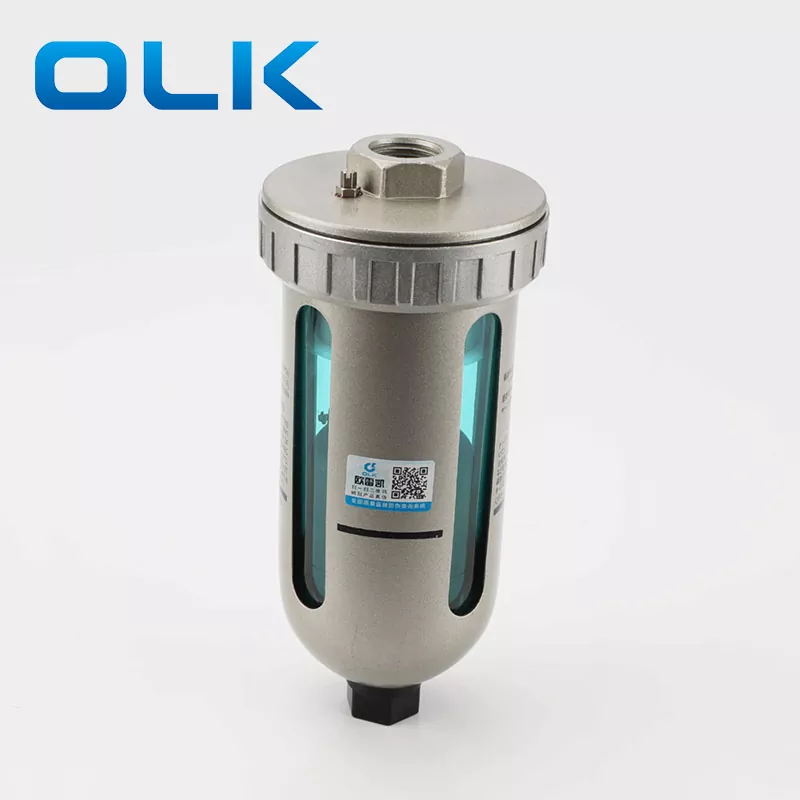

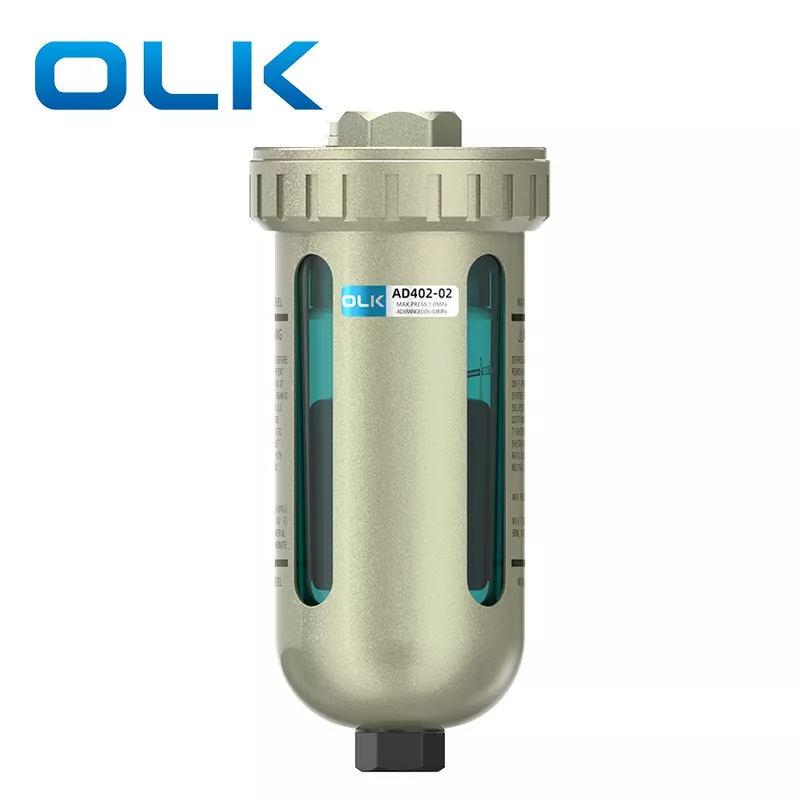

Automatický vypouštěcí ventil OLKAD402 Automaticky a spolehlivě vypouští drenáž bez nutnosti ručního ovládání. Odolný proti prachu a korozi pro dlouhotrvající výkon, s odolným krytem mísy, který je součástí standardní výbavy. Navrženo pro efektivitu, vyrobeno pro spolehlivost!
1. Žádný tlak v misce:
Když není žádný vnitřní tlak, plovák vlivem své hmotnosti klesá a utěsňuje otvor v komoře. Píst je tlačen dolů pružinou a drenáž proudí podlouhlým otvorem do pouzdra, odkud je vypouštěna.
2. Tlak aplikovaný na misku:
Když vnitřní tlak překročí 1 MPa, překoná sílu pružiny a zvedne píst, dokud netěsní proti O-kroužku. Tím se vnitřek misky izoluje od vnějšku.
3. Drenážní akumulace:
Jak se drenáž shromažďuje, plovák se zvedá, otevírá komorový otvor a umožňuje vstup tlaku. Tento tlak v kombinaci se silou pružiny tlačí píst dolů a vypouští drenáž skrz vypouštěcí vedení.
1: Při instalaci drenážního potrubí použijte potrubí s vnitřním průměrem větším než 10 milimetrů a délkou nepřesahující 5 metrů. Neohýbejte trubky směrem nahoru.
2. Výkon kompresoru by měl být větší než 3,7 kW
|
ŽÁDNÝ. |
JMÉNO |
MATERIÁL |
MODEL |
|
1 |
Hlavní tělo |
Hliník tlakově litý |
|
|
2 |
O-kroužek |
NBR |
JIS B2401P-8 |
|
3 |
O-kroužek |
NBR |
113136 |
|
4 |
Gáza |
SUS |
20062 |
|
MODEL |
AD402 |
AD400-04 |
|
Důkazný tlak |
1,5 Mpa (15,2 kgf/cm²) |
|
|
max.provozní tlak |
1,0 Mpa (10,2 kgf/cm²) |
|
|
provozní tlak |
0,15-1,0 Mpa (1,5-10,2 kgf/cm²) |
0,3–1,0 Mpa (3–10,2 kgf/cm²) |
|
teplota okolí a kapaliny |
5-60 ℃ |
|
|
velikost portu |
G1/2 |
G1/2 |
|
Velikost vypouštěcího otvoru |
G3/8 |
G1/2 |
|
Hmotnost (kg) |
0.62 |
0.91 |
