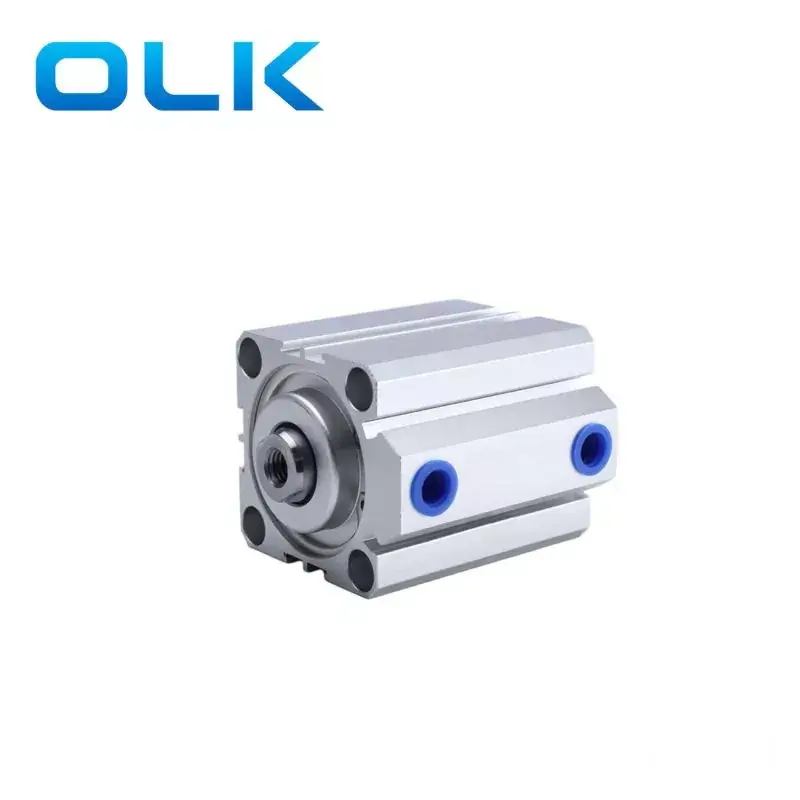

Thin válec řady SDA Ouleikai (OLK) je vybaven ultratenkým designem, díky čemuž je vhodný pro aplikace s omezeným prostorem, což umožňuje instalaci a provoz v úzkých prostorech. Navzdory své malé velikosti vykazuje válec tenkého typu SDA vynikající výkon, včetně rychlé odezvy, stabilního provozu a vysoce přesných možností umístění.
Tělo tenkého válce je kolem něj vybaveno magnetickými přepínači, takže je vhodné instalovat přepínače blízkosti. S funkcemi, jako je lineární tlačení a rotace, má silnou použitelnost a lze jej použít pro kontrolu komponent v elektronických zařízeních, jako je otevřená/uzavřená kontrola disků CD a kontrola přenosu v tiskovém zařízení.
Pneumatická společnost OLK produkovala ultra tenký válec SDA série série série, která dlouhodobě funguje po dlouhou dobu bez nutnosti časté údržby nebo výměny.
Čína ouleikai pneuamtická stabilní provoz SDA řada tenkých válců Produkt Charakteristiky
Symbol tenkého válce SDA:
| Objednání kódu: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
MODEL: |
Magnet | Velikost otvoru |
|
Stoke |
|
Nastavitelný zdvih |
Typ vlákna |
Typ vlákna |
| SAD: tenký válec (Double Acing) |
Prázdné: bez magnetu |
|
|
|
|
10: 10 mm | Prázdné: ženské vlákno |
Prázdné: Pt |
| SSA: tenký válec (single herecký-putsh) |
S: S magnetem |
|
|
|
|
20: 20 mm |
B: mužské vlákno |
T: NPT |
| STA: tenký válec (jediný herecký pull) |
|
|
|
|
|
30: 30 mm |
N: Žádné vlákno |
G: g |
| SDAD: tenký válec (dvojitý tyč) |
|
|
|
|
|
40: 40 mm |
|
|
| SDAJ: Tenký válec (nastavitelný zdvih s dvojitou tyčí) |
|
|
|
|
|
50: 50 mm |
|
|
1. Splňuje standardy společnosti.
2. tělesová a zadní kryt válce, stejně jako píst a pístová tyč, jsou nýtovány pro kompaktní a spolehlivou konstrukci.
3.. Vrchola válce podléhá ošetření válcováním následované zpracováním tvrdé oxidace, zajišťujícím odolnost proti opotřebení a trvanlivost.
4. Pístové těsnění přijímá speciální oboustrannou těsnicí strukturu, kompaktní velikost, s funkcí skladování oleje.
5. Kompaktní struktura účinně šetří instalační prostor.
6. kolem těla válce jsou poskytovány drážky magnetických spínačů pro pohodlnou instalaci přepínačů blízkosti.
7. Pro výběr jsou k dispozici různé specifikace typů válců.
|
Velikost otvoru (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Režim působící |
Dvojité herectví |
|||||||||
|
Jednorázový úvod / jeden herecký úvod |
- |
|||||||||
|
Pracovní médium |
Vyčištěný vzduch |
|||||||||
|
Pracovní tlak |
Dvojité herectví: 0,1-1,0 MPa (14-145psi) |
|||||||||
|
Jednotlivé herectví: 0,2-1,0 MPa (28-145psi) |
||||||||||
|
Důkazní tlak |
1,5 MPa (215psi) |
|||||||||
|
Rozsah pracovní teploty |
‘-20-80 ℃ |
|||||||||
|
Rozsah pracovní rychlosti |
Dvojité herectví: 30-500 jediné herectví: 50-500 |
|||||||||
|
Režim vyrovnávání |
Crash Cushion |
|||||||||
|
Velikost portu |
M5X0.8 |
PT1/8 |
PT1/4 |
Pt3/8 |
||||||
