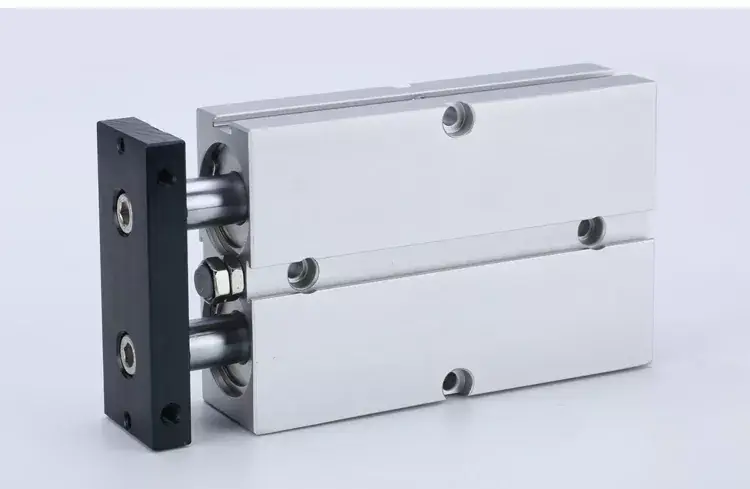

TN řada série duální osa válec

Můžete si být jisti, že si z naší továrny zakoupíte válce TN Series Dual Axis a my vám nabídneme nejlepší poprodejní službu a včasné dodání.

Odeslat dotaz

Popis výrobku

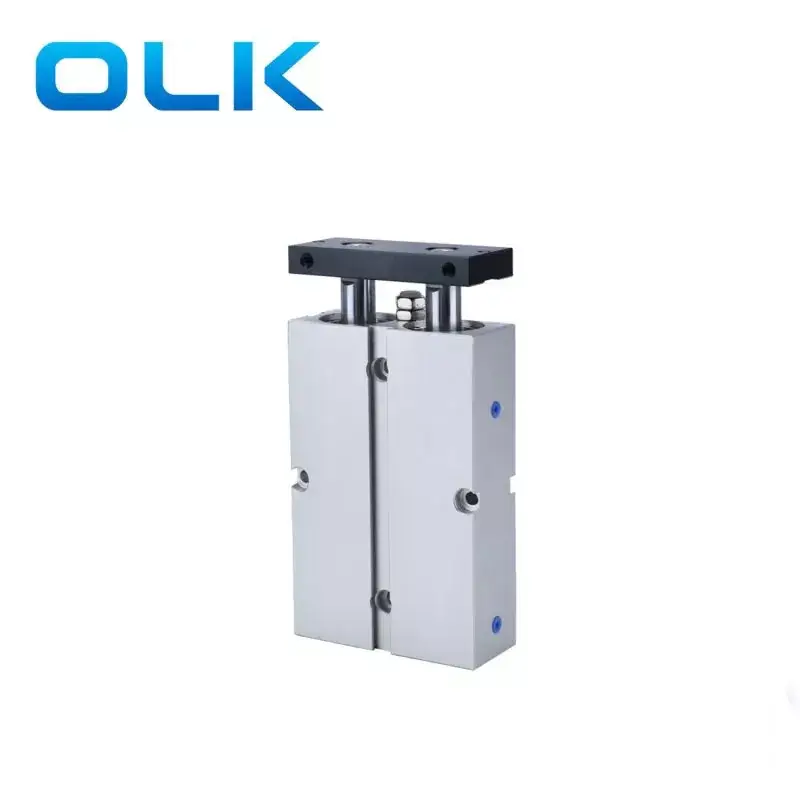

Naše továrna se specializuje na výrobu duálního válce řady TN. Vítejte na nákupu série TN Series Dual Axis válec od OLK. Každá žádost od zákazníků je odpovědná do 24 hodin. TN s duální osy Ouleikai (OLK) umožňuje současnou kontrolu více os, usnadňuje komplexní pohybové cesty a víceosé spolupráci.

Ve srovnání s používáním vícenásobných válců s jednou osou samostatně, TN duální osy CylinderInTinTintegruje více aktivačních os, s montážní formou pro montáž těla, která je kompaktnější.

OLK pneumatické dodavatelé s pokročilým návrhem a optimalizovanými řídicími algoritmy dosahuje účinné využití energie a účinky na úsporu energie, snižuje spotřebu energie a provozní náklady.

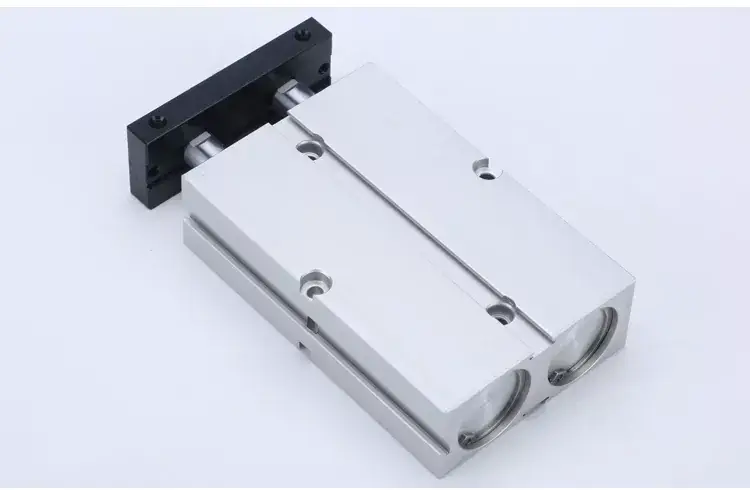

Fixní panel TN Dual Axis Cylis má montážní otvory na třech stranách, což usnadňuje zatížení více polohy. Zajišťuje přesné synchronní ovládání více os a zajišťuje synchronní pohyb každé osy v komplexních pohybových cestách.

Efektivní využití energie OLK TN řady Duální osy válce Produkt Charakteristiky produktu

1. Splňuje standardy společnosti.

2. instalace zabudovaného těla pro úsporu prostoru.

3. Má určitý ohýbání a torzní odpor, schopný odolat laterálním zatížení.

4. Montážní otvory na třech stranách pevné desky usnadňují montáž na více pozic.

5. Nastavitelná kolizní podložka na front-end na těle umožňuje nastavení zdvihu válce a úlevu od nárazu.

6. Tato řada válců je standardně vybavena magnetickými nástavkami, s dostupnými nemagnetickými možnostmi.

Specifikace standardních válců řady TN Série Specifikace:

Velikost otvoru (mm)	10	16	20	25	32
Režim působící	Dvojité herectví
Pracovní médium	Vyčištěný vzduch
Pracovní tlak	0,1-1,0 MPa (14-145psi)
Důkazní tlak	1,5 MPa (215psi)
Rozsah pracovní teploty	‘-20-70 ℃
Rozsah pracovní rychlosti	30-500
Režim vyrovnávání	Crash Cushion
Nepřesnost	± 0,4	± 0,3
Velikost portu	M5 x 0,8				PT1/8

Nepřirozená přesnost odkazuje na úhel, který může pevná deska válce otáčet, když je válec v plně zasunutém stavu.

Dostupné typy vláken převzetí jsou NPT a G.

PS: Veškerý válec řady TN řady s magnety.

Symbol válců série TN série Symbol:

Objednávání kódu
TN	-	20	X	50	-	S	-
MODEL		Velikost otvoru		mrtvice		Magnet		Vlákno
TN: Válec s dvojitým typem (dvojitý herectví), plná série s magnetem						S: S magnetem		Prázdné: PT vlákno
								T: NPT vlákno
								G: G vlákno

Specifikace standardních válců řady TN Série Specifikace:

Velikost otvoru (mm)	10	16	20	25	32
Režim působící	Dvojité herectví
Pracovní médium	Vyčištěný vzduch
Pracovní tlak	0,1-1,0 MPa (14-145psi)
Důkazní tlak	1,5 MPa (215psi)
Rozsah pracovní teploty	‘-20-70 ℃
Rozsah pracovní rychlosti	30-500
Režim vyrovnávání	Crash Cushion
Nepřesnost	± 0,4	± 0,3
Velikost portu	M5 x 0,8				PT1/8

Nepřirozená přesnost odkazuje na úhel, který může pevná deska válce otáčet, když je válec v plně zasunutém stavu.

Dostupné typy vláken převzetí jsou NPT a G.

PS: AllTN Series Dual Axis válec s magnety.

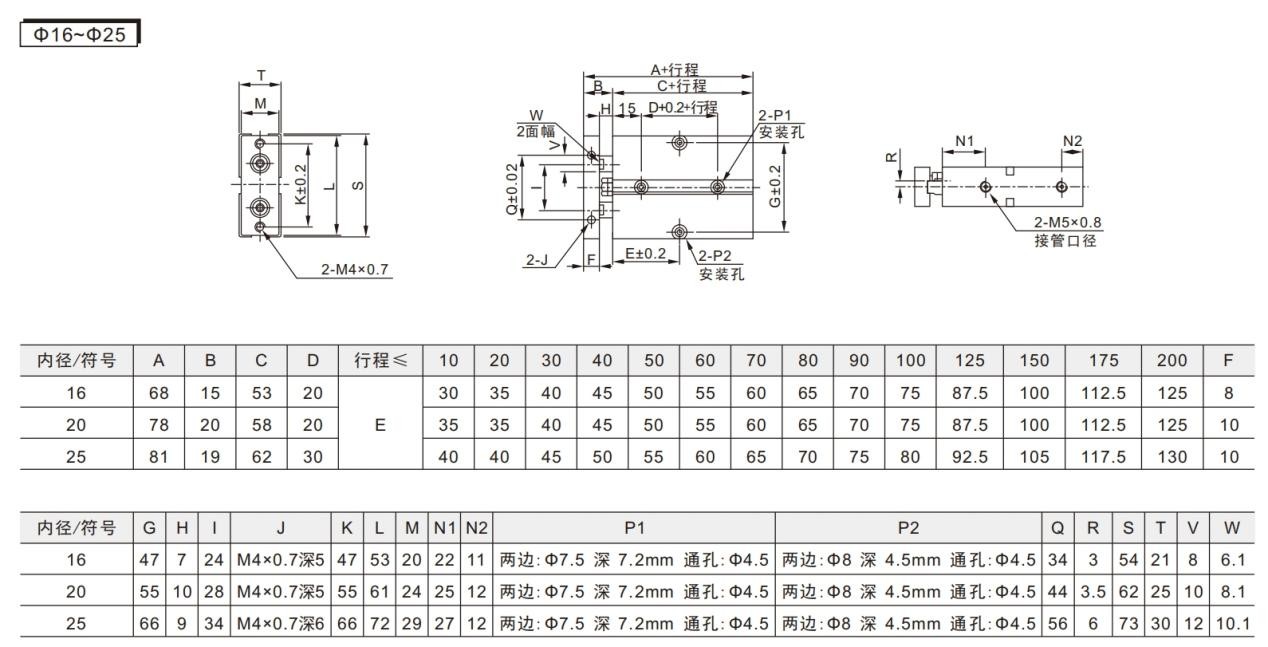

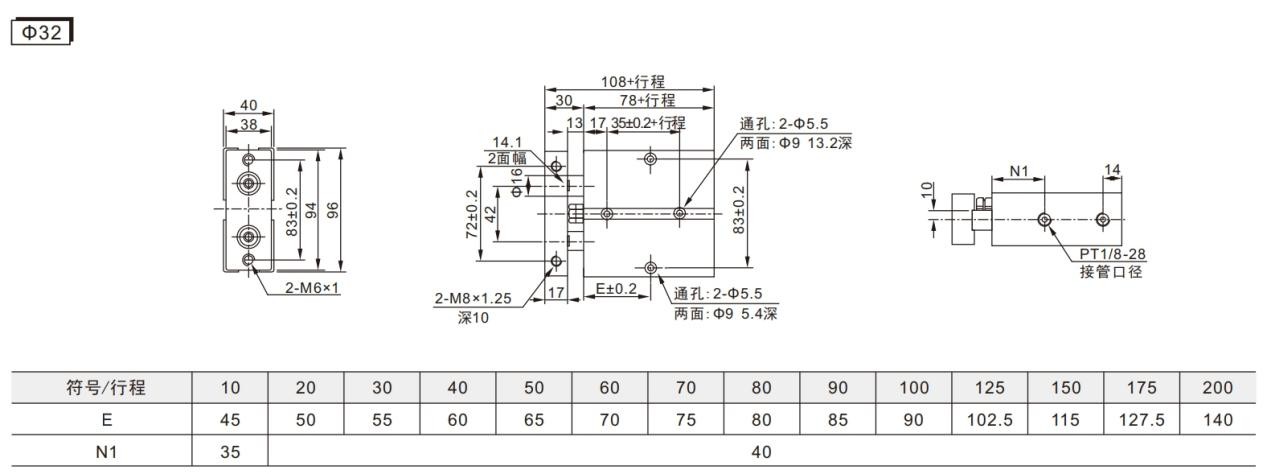

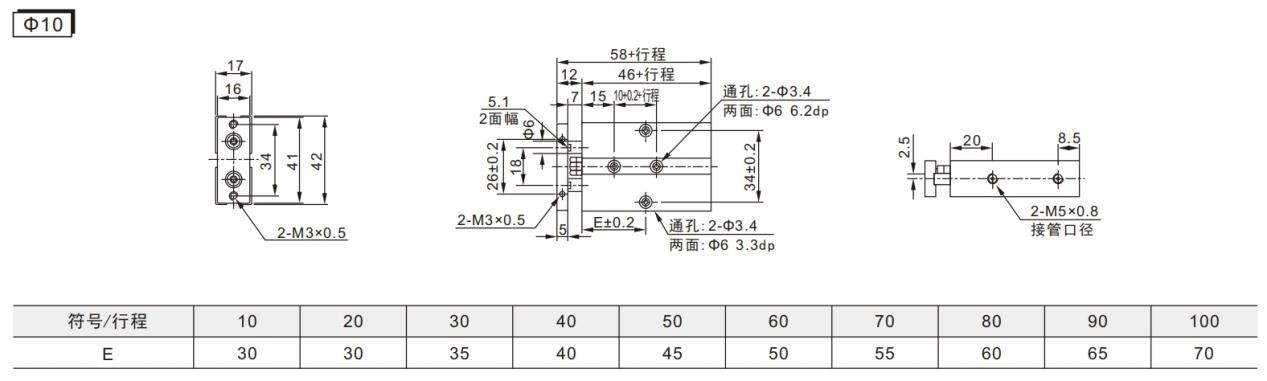

TN Series Dual Oxis Opravená metoda:

TN řada série duální osy Teoretická síla válce

otvor (mm)	Průměr pístů (mm)	Herecký typ		Efektivní plocha (mm²)	Tlak vzduchu (MPA)
otvor (mm)	Průměr pístů (mm)	Herecký typ		Efektivní plocha (mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	4	Dvojité herectví	Tlačit stranu	56.5	5.7	11.3	17.0	22.6	28.3	33.9	39.6
6	4	Dvojité herectví	Tlačit stranu	31.4	3.1	6.3	9.4	12.6	15.7	18.8	22.0
10	6	Dvojité herectví	Tlačit stranu	157.1	15.7	31.4	47.1	62.8	78.5	94.2	110.0
10	6	Dvojité herectví	Tlačit stranu	100.5	10.1	20.1	30.2	40.2	50.3	60.3	70.4
16	8	Dvojité herectví	Tlačit stranu	402.1	40.2	80.4	120.6	160.8	201.1	241.3	281.5
16	8	Dvojité herectví	Tlačit stranu	301.6	30.2	60.3	90.5	120.6	150.8	181.0	211.1
20	10	Dvojité herectví	Tlačit stranu	628.3	62.8	125.7	188.5	251.3	314.2	377.0	439.8
20	10	Dvojité herectví	Tlačit stranu	471.2	47.1	94.2	141.4	188.5	235.6	282.7	329.9
25	12	Dvojité herectví	Tlačit stranu	981.7	98.2	196.3	294.5	392.7	490.9	589.0	687.2
25	12	Dvojité herectví	Tlačit stranu	755.6	75.6	151.1	226.7	302.2	377.8	453.3	528.9
32	16	Dvojité herectví	Tlačit stranu	1608.5	160.8	321.7	482.5	643.4	804.2	965.1	1125.9
32	16	Dvojité herectví	Tlačit stranu	1206.4	120.6	241.3	361.9	482.5	603.2	723.8	844.5
