Vysílače Pneumaticko-elektrické relé

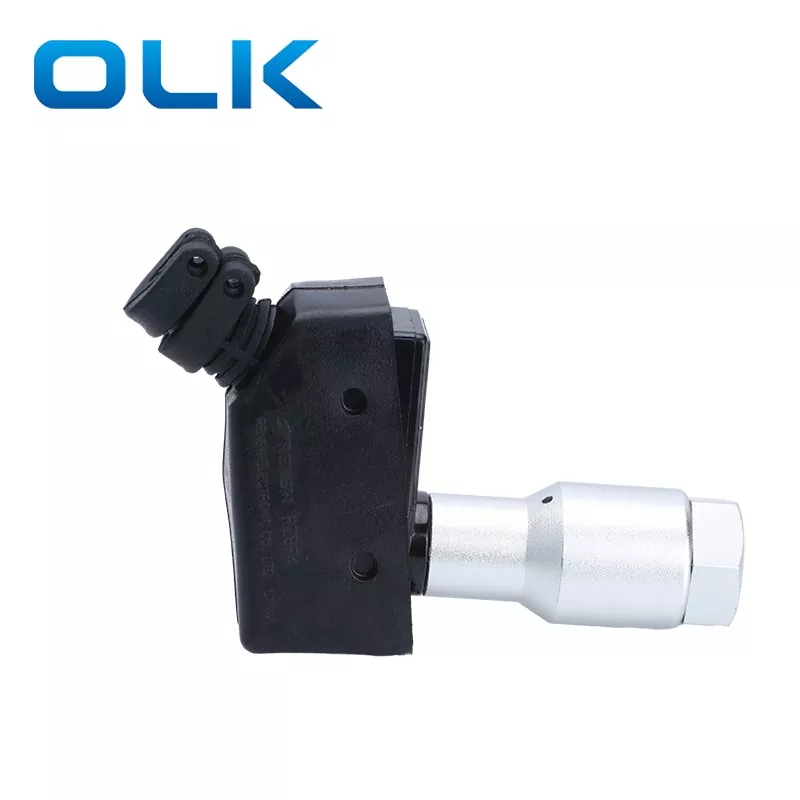

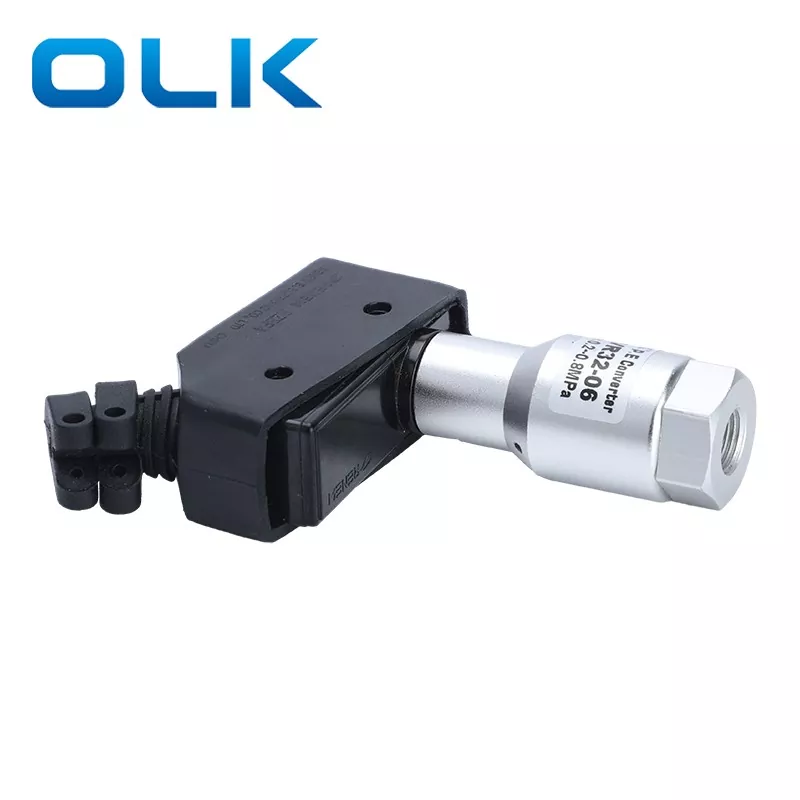

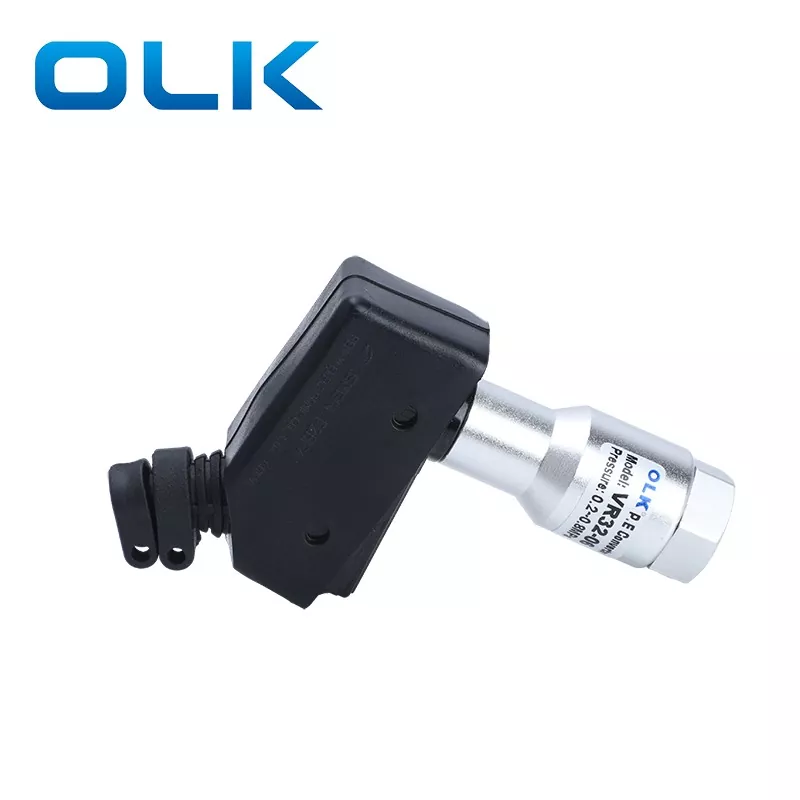

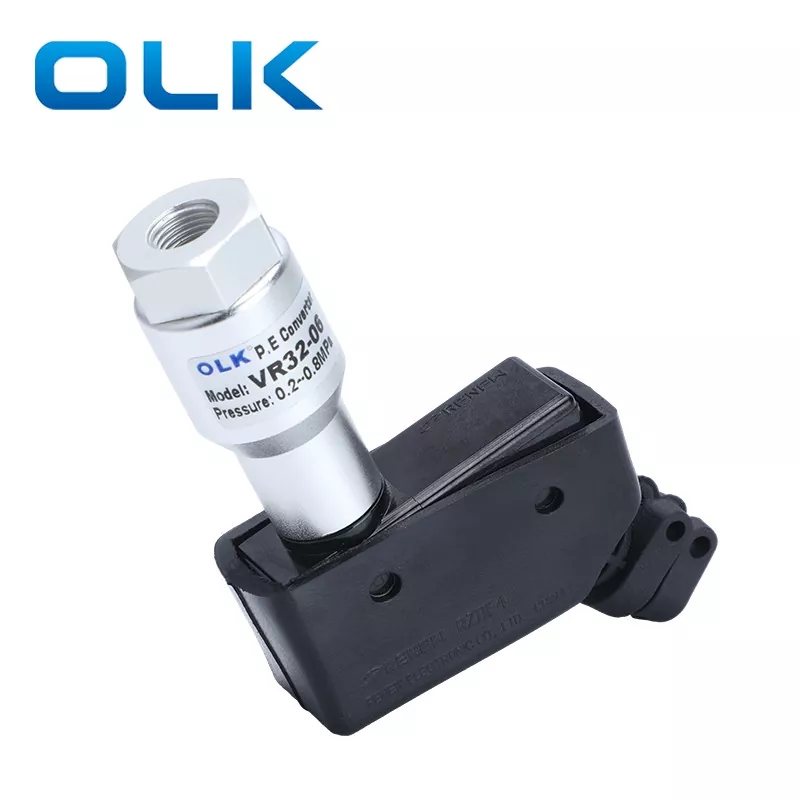

Vysílače OLK Pneumaticko-elektrické relé SMC TYPE VR3200 Series je tlakový spínač, který převádí pneumatické signály na signály elektrické. Skládá se z pěti hlavních částí: mikrospínač, pružina, píst, tělo a kryt. Provozní tlak je 0,1-1,0 MPa VR3200 Pneumaticko-elektrická přesná závitová rozhraní nelze snadno odizolovat. Oba konce jsou opatřeny prachovými zátkami a použití speciálního ochranného krytu je činí odolnějšími a prodlužuje jejich životnost.

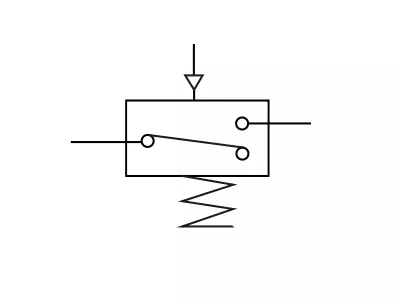

Symbol:

Aplikace tlakových spínačů:

1. Detekce tlaku ve válci: Pneumatický tlakový spínač detekuje tlak ve válcích.

2. Potvrzení podtlaku na ramenech robota: V blízkosti přísavky robotického ramene na automatickém dopravníku spínač potvrzuje sání.

3. Detekce úniku plynu: Pomocí nízkotlakého senzoru spínač detekuje malé změny plynu pro měření úniku.

4. Řízení přívodního tlaku: Připojením tlakového spínače k ​​regulátoru v pneumatickém systému lze nastavit přívodní tlak na základě zobrazené hodnoty tlaku. Během provozu zobrazená hodnota ukazuje, zda je napájecí tlak abnormální. Například v mycí výrobní lince monitoruje množství kapalinových tlakových spínačů přívod vody, oleje atd. Na hydraulických válcích potvrzují tlakové spínače sílu kladiva.

5. Detekce polohy: Digitální tlakový spínač detekuje zpětný tlak trysky pro potvrzení polohy obrobků.

6. Řízení proudění vzduchu

7. Monitorování zanesení filtru: Snímač diferenčního tlaku měří tlakový rozdíl na obou stranách filtru. Větší rozdíl znamená větší zanášení. Na základě stavu zanesení lze filtr vyčistit nebo vyměnit.

8. Detekce hladiny kapaliny: Senzor diferenčního tlaku detekuje hladiny kapalin utěsněním spodního vzduchového otvoru. Jak se mění hladina kapaliny, mění se čistý tlak v připojeném vertikálním potrubí, což umožňuje detekci hladiny.

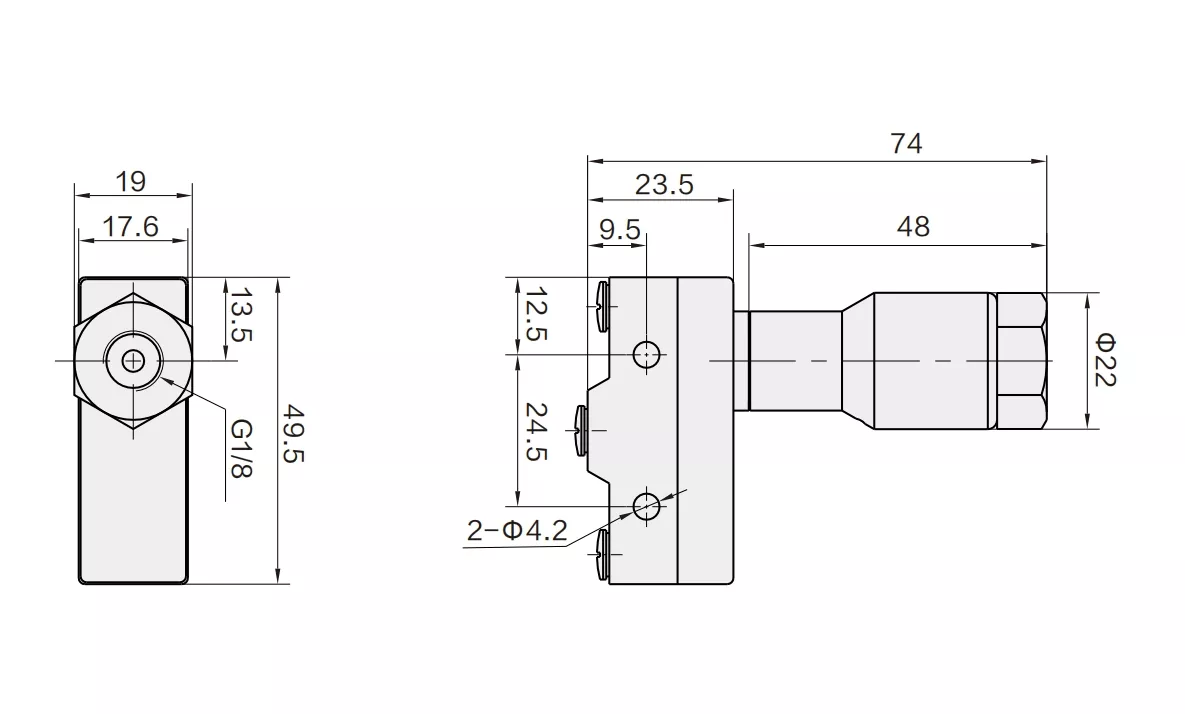

SMC typ VR320 série Vysílače: Pneumaticko-elektrické relé Obecné parametry

Nejčastější dotazypro elektro-pneumatický měnič VR32:

1.Může vaše elektro-pneumatické relé VR32 přímo nahradit VR3200 nebo VR3201 SMC?

Ano. Řada VR32 společnosti OLK je plně kompatibilní se sérií SMC VR3200/3201, pokud jde o montážní rozměry, velikost portu (1/8") a elektrický výkon. Jedná se o 100% výměnu typu drop-in s konkurenceschopnější cenou. Nákladově efektivní výměna VR3200!

2.Jaký je rozdíl mezi převodníkem VR32 a tlakovým spínačem?

VR32 je mechanické pneumaticko-elektrické relé určené k převodu pneumatického signálu na elektrický kontaktní signál. Je jednoduchý a odolný, používá se hlavně pro detekci stavu "Air ON/OFF" nebo potvrzení zdvihu. Na druhé straně tlakové spínače často obsahují digitální displeje a přesné nastavovací stupnice pro sledování konkrétních hodnot tlaku.

3.Jaké jsou typické scénáře použití pneumaticko-elektrických měničů VR32?

Relé snímání polohy válce:

Detekce limitu zdvihu válce: Když válec dosáhne limitu, tlak stoupne a VR32 vyšle signál do PLC, čímž vyzve stroj k přechodu k dalšímu kroku.

Bezpečnostní blokování: Stroj se spustí pouze tehdy, když tlak vzduchu dosáhne normy a okruh je připojen.
