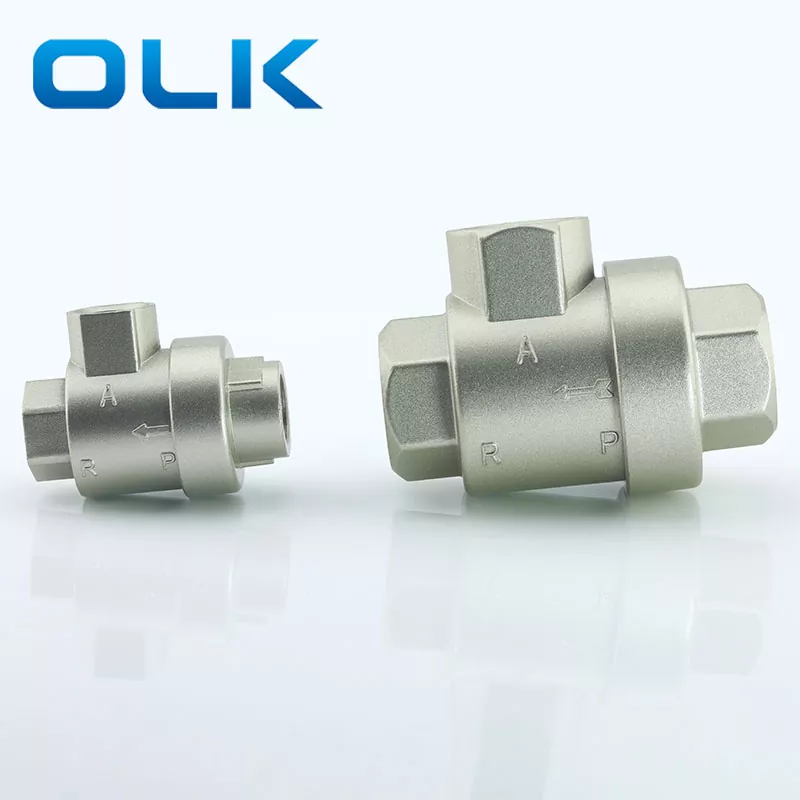

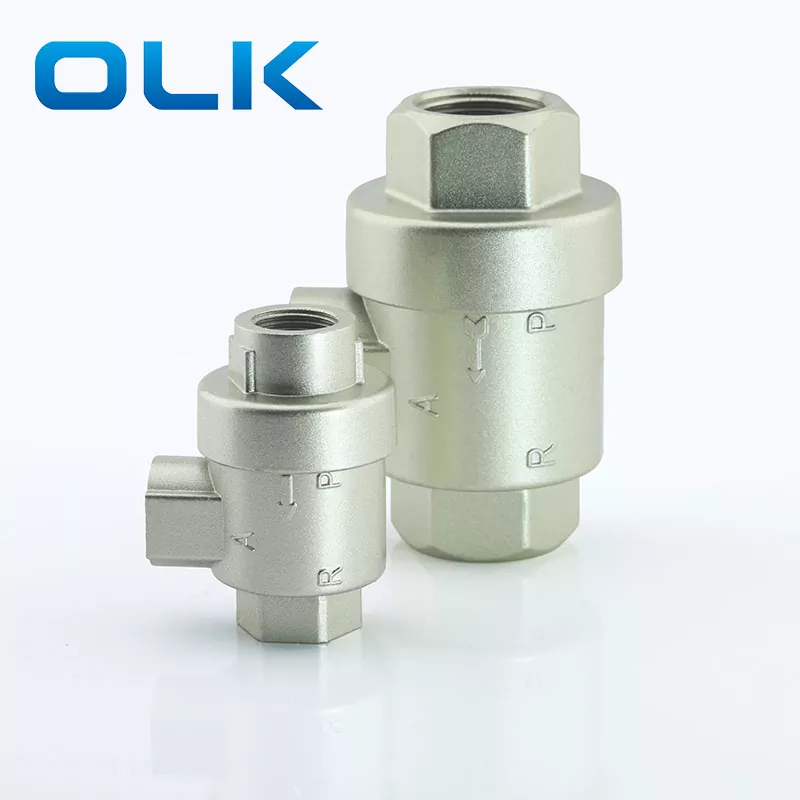

XQ rychlý výfukový ventil

Rychlý výfukový ventil OLK XQ je ventil, který automaticky vyčerpává tlakový plyn z výstupu, když vstupní tlak klesne na určitou hodnotu. Když na vstupu dochází k tlaku vzduchu, je otevřeno jádro ventilu (jednosměrná těsnicí kroužek nebo membrána), uzavírá výfukový port a vydává z výstupu. Když je vstup vyprázdněn, tlak výstupního tlaku tlačí jádro ventilu, aby vstup utěsnil, a výstupní plyn rychle vyčerpá výfukovým portem. Rychlý výfukový ventil XQ nabízí pět možností velikosti připojení: M5, G1/8, G1/4, G3/8 a G1/2.

Aplikace a preventivní opatření pro rychlý výfukový ventil XQ:

Rychlý výfukový ventil XQ se používá v situacích, kdy pneumatické komponenty a zařízení musí rychle vyčerpat. Pokud je instalován mezi válcem a směrovým ventilem, válcové výfukové plyny přímo přes rychlý výfukový ventil XQ místo směrového ventilu, což výrazně zvyšuje rychlost pohybu válce. Tento účinek je zvláště patrný, když je potrubí mezi válcem a ventilem dlouhý. Pokud je výfukový port směrového ventilu velký a spojovací trubka mezi válcem a ventilem je krátká, není nutná instalace rychlého výfukového ventilu.

Aby se dosáhlo rychlého výfukového plynu, musí být tlak na vstup rychlého výfukového ventilu rychle vyprázdněn, takže průchod výfukového plynu na vstupu (mezi směrovým ventilem a rychlým výfukovým ventilem) musí být neomezen.

Zajistěte, aby válec má dostatečnou kapacitu odpružení při použití rychlého výfukového ventilu XQ.

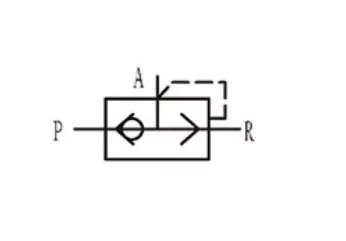

Symbol ventilu XQ XQ

Obecné parametry rychlého výfukového ventilu XQ
