3V3 vysokoprůtokový solenoidový ventil

Jako profesionální výrobce by vám společnost OLK ráda poskytla vysokoprůtokový solenoidový ventil 3V3. A OLK vám nabídne nejlepší poprodejní servis a včasné dodání.

Odeslat dotaz

Popis výrobku

Solenoidový ventil s vysokým průtokem 3V3 je 2-polohový, 3-cestný ventil s přímočinným designem, který poskytuje rychlejší odezvu a vyšší spínací frekvenci než pilotně ovládané ventily. Jeho robustní tělo z hliníkové slitiny podporuje vysoký průtok vzduchu a vyšší tlak a lze jej také použít pro vakuové aplikace. Možnosti elektromagnetické cívky zahrnují DC12V, DC24V, AC110V nebo AC220V, což zajišťuje stabilní a citlivý provoz.

Tento 3-cestný elektromagnetický ventil s vysokým průtokem 3V3 je vhodný pro střední až velké pneumatické systémy, zejména pro více válců pracujících společně nebo systémy vyžadující vysoký průtok vzduchu. Jeho konfigurace normálně uzavřené (NC), normálně otevřené (NO) a dvojité solenoidy z něj dělají ideální zařízení pro automatizační linky, balicí stroje, tiskařská zařízení a stroje na zpracování potravin. Jeho rychlá a přesná odezva jej odlišuje od malých ventilů, jako je 3V2.

Velký průtok vzduchu 3V3 solenoidový ventil 3cestný Charakteristiky výrobků

1.Přímočinná struktura s citlivým spínáním.

2. K dispozici jsou typy normálně uzavřené (NC) a normálně otevřené (NO).

3.Koaxiální uzavírací konstrukce pro dobré utěsnění a velký průtok.

4. Není potřeba žádné mazání.

5. Vybaveno ručním ovládáním pro snadnou instalaci a testování.

6. K dispozici jsou různé možnosti standardního napětí.

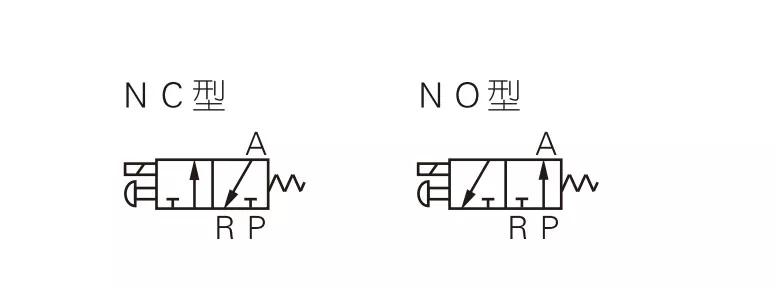

Symbol solenoidového ventilu 3V3:

Objednací kód
3V	3	-	08	NC	A
Model	Kód		Velikost portu	Herecký typ	Standardní napětí	Elektrický vstup	Typ závitu
3V:2 pozice 3cestný	série 3:3		08:G1/4	NC: normálně zavřeno	A: AC220V	Blank: VÁŠ typ	Blank: G
				NE: normálně otevřeno	B: DC24V	I: Typ čáry	T:NPT
					C: AC110V
					E: AC24V
					F: DC12V

Model	3V3-08
Pracovní médium	Vzduch (filtrovaný filtrem 40 μm nebo více)
Herecký typ	Přímé jednání
Velikost portu*	G1/4
Poloha a způsob	2 Poloha 3 způsobem
Efektivní oblast	11 mm² (Cv = 0,62)
Mazání	Není vyžadováno
Rozsah provozního tlaku	Otázka: Jaká je velikost otvoru solenoidového ventilu 3V3?
Důkazný tlak	1,5 MPa (215 psi)
Provozní teplota (℃)	-20 ~ 70
Materiál těla	Hliníková slitina

Standardní napětí	AC220V AC110 AC24V DC24V DC12V
Rozsah napětí	AC: ± 15 % DC : ± 10 %
Spotřeba energie	AC:10VA DC:6,5W
Třída ochrany	IP65 (DIN40050)
Stupeň izolace	Úroveň B
Typ připojení	Typ zástrčky DIN/typ vedení
Poloha a způsob	0,05 s

Položka	3V1-M5/3V1-06	2V025-06/2V025-08	3V2-06/3V2-08	3V3-08
Pracovní médium	Vzduch	Vzduch, voda, olej	Vzduch	Vzduch
Počáteční stav:	NC	NC/NO	NO/NC	NO/NC
Typ ovládání	Přímé jednání	Přímé jednání	Přímé jednání	Přímé jednání
Velikost portu	M5;G1/8	G1/8; G1/4	G1/8; G1/4	G1/4
Poloha a způsob	3 Port 2 Pozice	2 Port 2 Poloha	3 Port 2 Pozice	3 Port 2 Pozice
Mazání	Není vyžadováno	Není vyžadováno	Není vyžadováno	Není vyžadováno
Pracovní tlak	0–0,7 MPa	0–0,7 MPa	0–0,8 MPa	0–0,8 MPa
Důkazný tlak	1,2 MPa	1,5 MPa	1,2 MPa	1,2 MPa
Velikost otvoru	φ1,2 mm	φ2,5 mm	Φ3,2 mm/φ3,4 mm	Φ11 mm (velký průtok vzduchu)
