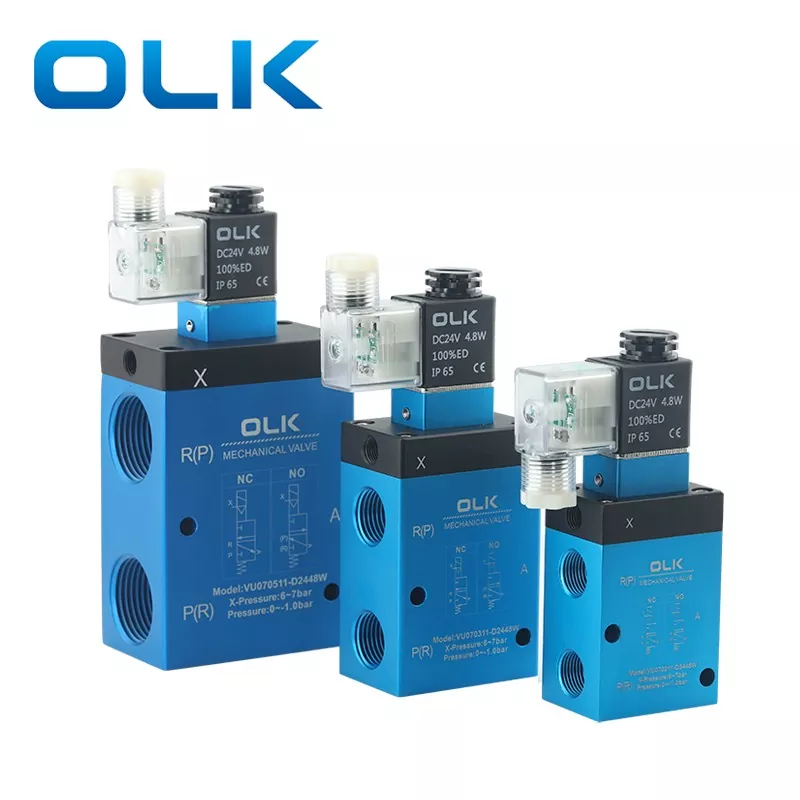

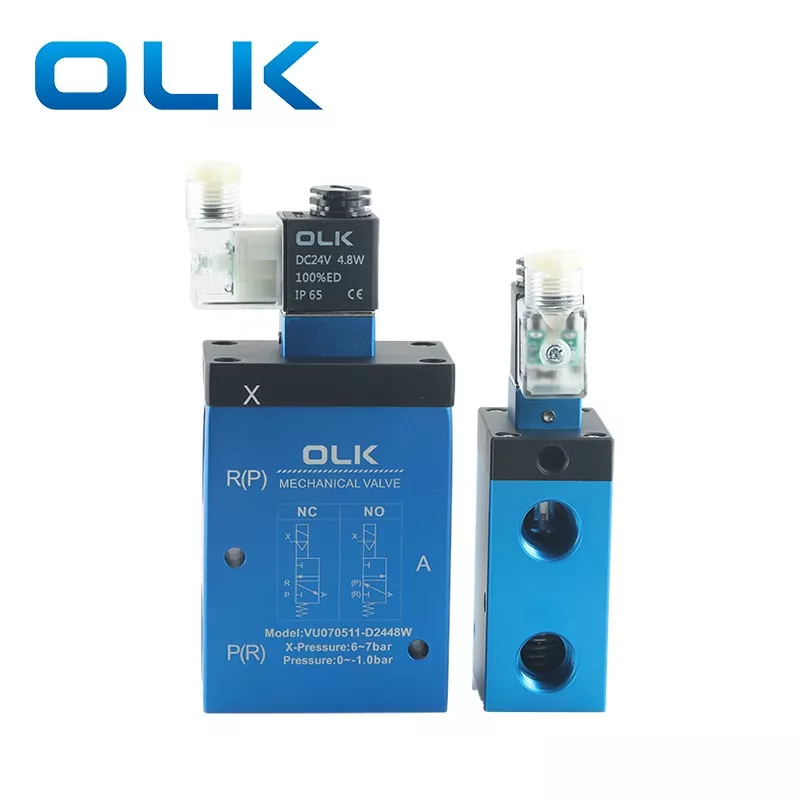

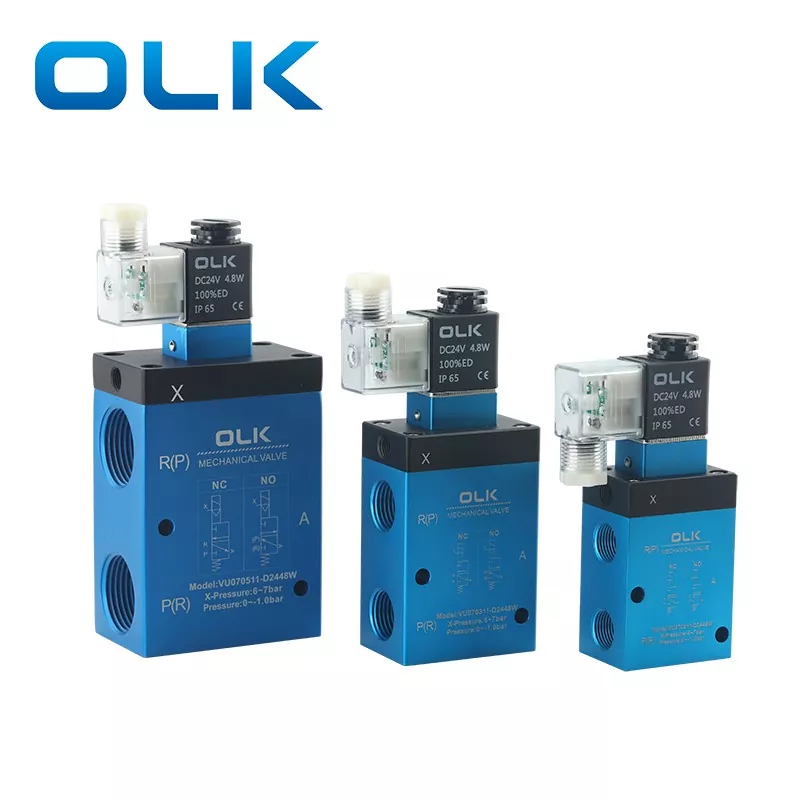

VU07 vakuový solenoidový ventil 3 Way

VU07 vakuový solenoidový ventil 3 Way k dispozici s interním nebo externím pilotním ovládáním. Tělo ventilu je vyrobeno ze slitiny hliníku s modrou a navrženo s velkým otvorem pro vysokou průtokovou kapacitu.

Je vhodný pro provoz ve vakuu (–100 kPa) a pro nízký kladný tlak (0–0,5 MPa).

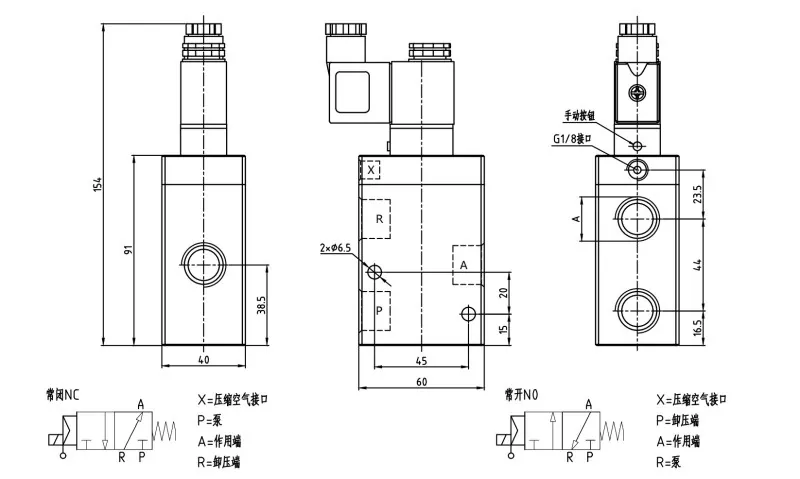

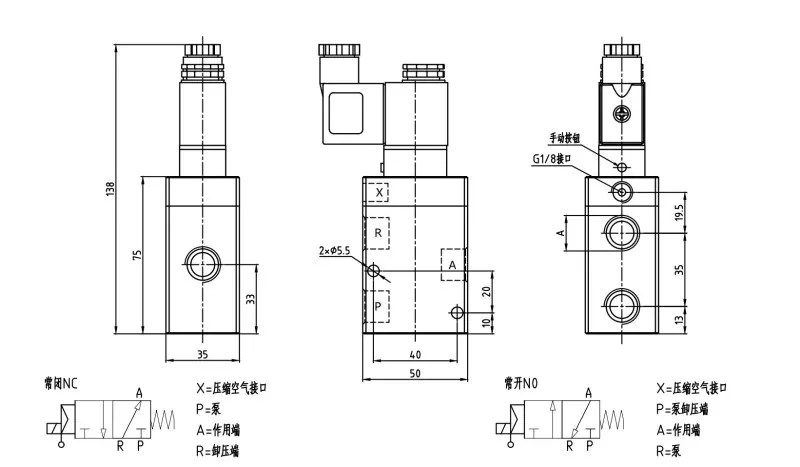

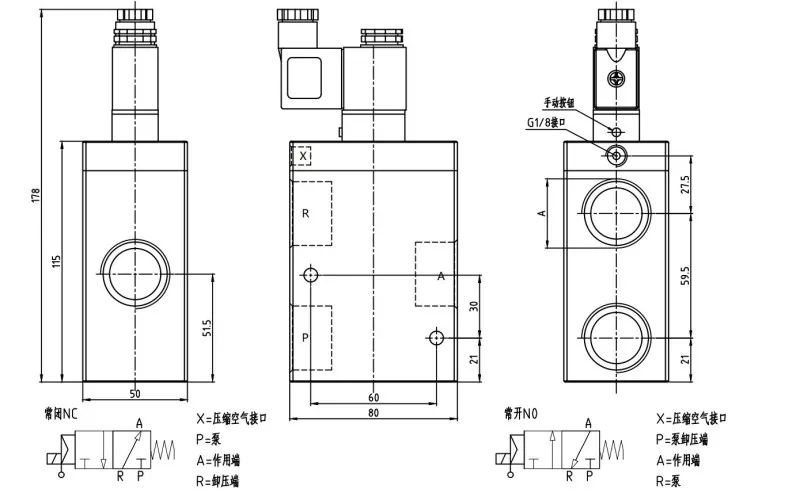

Velikosti závitového portu (P, A, R) jsou k dispozici v G3/8, G1/2 a G1, se stlačeným vzduchovým portem (x) v G1/8.

Hlavní aplikace

Třícestný vakuový solenoidový ventil se používá hlavně ve vakuových energetických jednotkách, sací paletizátorech, robotech, krmítko, zařízení pro otevření sáčků a dalších aplikacích, které vyžadují rychlé přepínání mezi vakuovým sacím a atmosférou, což umožňuje rychlé zotavení k atmosférickému tlaku.

VU07 vakuový solenoidový ventil 3 Way Funkce:

· Velká průtoková kapacita

· Vhodné pro použití vakua a nízký tlak (vakuum: –100 kPa, nízký tlak: 0–0,5 MPa)

· K dispozici v normálně uzavřených (NC) a obvykle otevřených (ne) typech

· Volitelný interní pilot nebo externí pilotní ovládání

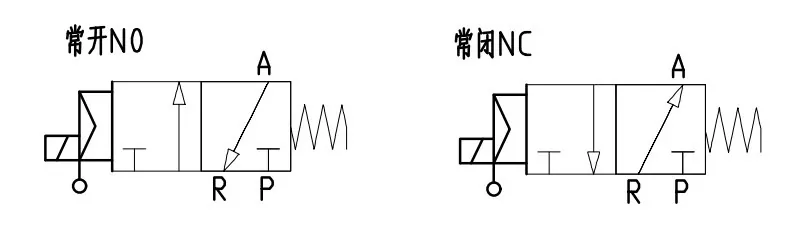

VU07 vakuový solenoidový ventil 3 Way Symbol

FAQS:

Jaká je velikost vlákna vakuového ventilu VU07?

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Jaká napětí jsou k dispozici pro vakuový solenoidový ventil VU?

Vakuový solenoidový ventil VU je k dispozici v DC24V 4,8W a AC220V 6VA.

Jaká je velikost stlačeného vzduchového portu na ventilu VU?

Všechny stlačené vzduchové porty jsou G1/8.

Co znamená jednotka úniku „torr · l/s“?

„Torr · l/s“ je běžnou jednotkou pro měření rychlosti úniku ve vysoce vakuových nebo ultra-vysoko-vakuum systémech.

Torr: Jednotka tlaku (1 torr ≈ 133,3 pa)

L: Litr (jednotka svazku)

S: Druhá (jednotka času)

„Torr · l/s“ tedy označuje množství plynu (v torr × litrech), které uniká za sekundu, což odráží výkon těsnění systému nebo komponenty.

Existuje nějaké spojení mezivakuový generátorA vakuový solenoidový ventil?

1. Kontrola dodávek VACUUM

Vakuový generátor vytváří vakuum pomocí stlačeného vzduchu, zatímco vakuový solenoidový ventil funguje jako spínač.

Když je ventil otevřený, vakuum se připojí k přísavce nebo vakuové linii.

Když je ventil uzavřen, vakuum je odříznuto.

2. Rychlé přepínání mezi vakuem a atmosférou

Během sběru udržuje ventil připojený vakuum.

Pro uvolnění obrobku se ventil přepne na atmosféru, takže přísavný pohár rychle ztratí sání.

3. ENERGY Úspora

V systémech úspory energie může solenoidový ventil zastavit přívod stlačeného vzduchu, jakmile je dosaženo požadované hladiny vakua, čímž se sníží spotřebu vzduchu.

4. Typické aplikace

Sací paletizátory

Automatizované montážní linky (ovládané PLC)

Systémy uchopování robotů
