2W 2-cestný pneumatický solenoidový ventil

OLK je jedním ze slavných výrobců a dodavatelů dvoucestných pneumatických elektromagnetických ventilů v Číně. Naše továrna se specializuje na výrobu 2W dvoucestného pneumatického solenoidového ventilu. Vítejte u nákupu 2W dvoucestného pneumatického solenoidového ventilu od OLK. Každá žádost od zákazníků je zodpovězena do 24 hodin.

Odeslat dotaz

Popis výrobku

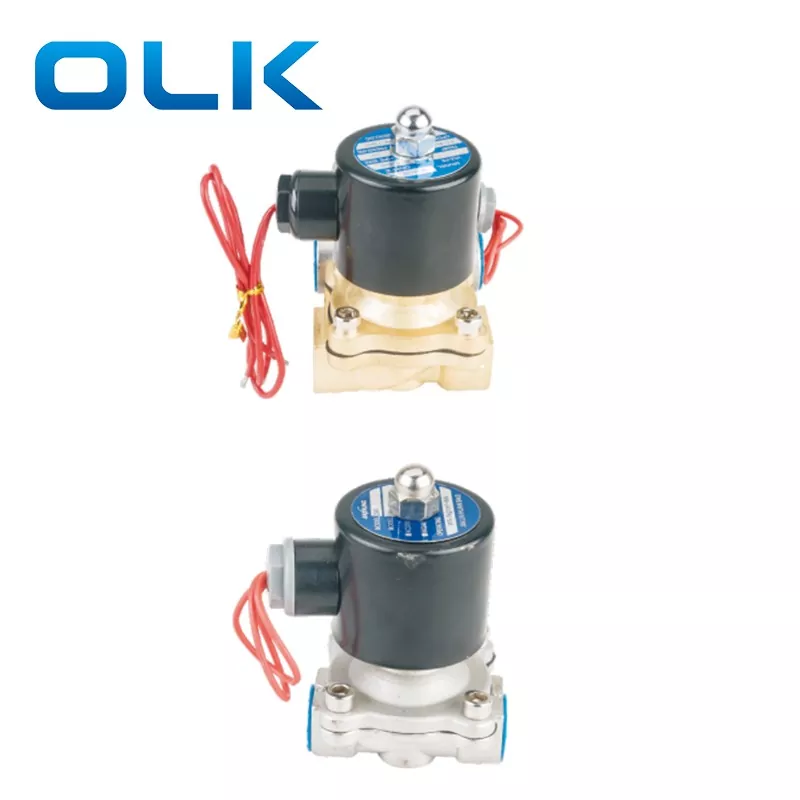

2W 2-cestný pneumatický solenoidový ventil normálně uzavřený solenoidový ventil se vyznačuje přímo působícím designem, postaveným s přesně opracovaným tělem ventilu, vysoce výkonnou cívkou, pístem z nerezové oceli a spolehlivými těsnicími součástmi. Tato řada zahrnuje dva typy průtoku: model s malým průtokem pro standardní systémy a model s velkým průtokem pro vysokokapacitní řízení kapaliny.

Ventil 2W Fluid Control je dostupný z mosazi a nerezové oceli. Mosazné modely jsou ideální pro běžné vodní a vzduchové aplikace, zatímco verze z nerezové oceli nabízejí zvýšenou odolnost proti korozi pro náročnější průmyslová prostředí.

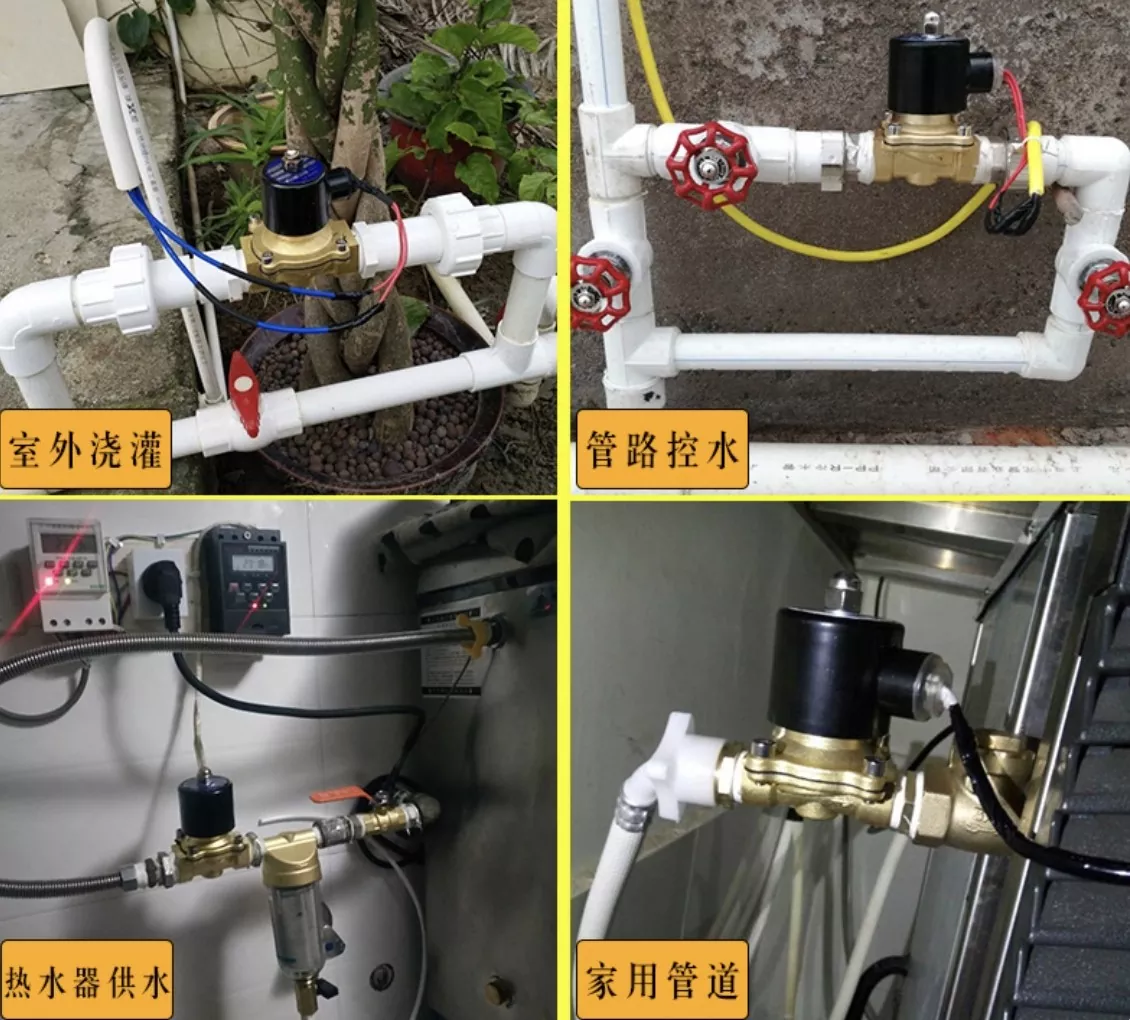

Se svým širokým rozsahem aplikací a vysokou provozní bezpečností se 2W ventil běžně používá pro venkovní ovládání kapaliny, regulaci průtoku pomocí časovačů nebo ovládacích nástrojů a obecné systémy voda-vzduch, poskytující stabilní a pohodlný výkon v různých nastaveních pneumatického a kapalinového ovládání.

2W 2-cestný pneumatický solenoidový ventil Charakteristika produktů

Tento ventil je vhodný pro ovládání médií, jako jsou kapaliny, plyny a lehké oleje (≤20CST), vyznačuje se přímočinnou konstrukcí s nulovým tlakovým otevíráním, vysokou průtokovou kapacitou a vynikající spolehlivostí. Tělo ventilu je vyrobeno z mosazi (kované za tepla). Tato řada nabízí více typů, což vám umožňuje vybrat ten správný na základě požadavků na ovládání.

návrh

Při navrhování schématu ovládání upřednostňujte, kdykoli je to možné, typ normálně uzavřený (NC). Pokud elektromagnetický ventil potřebuje zůstat otevřený po delší dobu a zavřít na kratší dobu, zvolte typ normálně otevřený (NO).

Bude zpětný tok, když je 2W ventil 2cestný uzavřen a existuje zpětný tlak?

Směr vyznačený na těle ventilu musí souhlasit se směrem proudění média

Symbol:

① Malá velikost otvoru – 2W Series Model Code (1,2 mm–4 mm)

Objednací kód
2W	025	-	08	AC 110V	E
Model	Velikost otvoru (mm)		Velikost portu	Napětí	Materiál těsnění
2W: 2-polohový 2-cestný, přímo působící	012:1,2 mm		M4:M4X0,7	DC12	Prázdné: NBR
2WH: 2-polohový 2-cestný, přímo působící (vysokotlaký typ)	020:2 mm		06:1/8	DC24	E:EPDM (pro páru)
2S: Nerezová ocel 2-polohový 2-cestný, přímo působící	025:2,5 mm		08:1/4	AC24V 50HZ/60HZ	V:VITION (pro vysokou teplotu a vakuum)
2SH: Nerezová ocel 2-polohový 2-cestný, přímo působící (vysokotlaký typ)	040:4 mm		10:3/8	AC110V 50HZ/60HZ
				AC220V 50HZ/60HZ
				AC380V 50HZ/60HZ

② Velká velikost otvoru – Kód modelu řady 2W (16 mm–50 mm)

Objednací kód
2W	025	-	08	AC 110V	E
Model	Velikost otvoru (mm)		Velikost portu	Napětí	Materiál těsnění
2W: 2-polohový 2-cestný, přímo působící	160:16 mm		10:3/8	DC12	Prázdné: NBR
2S: Nerezová ocel 2-polohový 2-cestný, přímo působící	200:20 mm		15:1/2	DC24	V:VITION (pro vysokou teplotu a vakuum)
	250:25 mm		20:3/4	AC24V 50HZ/60HZ
	350:35 mm		25:1''	AC110V 50HZ/60HZ
	400:40 mm		35:1-1/4''	AC220V 50HZ/60HZ
	500:50 mm		40:1-1,2''	AC380V 50HZ/60HZ
			50:2''

Model	2W025-06	50:2''	2W040-10	2WH012-06	2WH012-08	2WH020-10
Alternativní model	2W040-10	2S025-08	2S040-16	2SH012-06	2SH012-08	2WH020-10
1/8"	Vzduch, voda, olej, plyn			Vzduch, voda, olej
Typ operace	Přímé jednání
Struktura	Normálně zavřeno
Průměr otvoru (Φmm)	2,5 mm		4 mm	12 mm		2 mm
Hodnota CV	0.23		0.50	0.05		0.15
Velikost portu	1/8"	1/4"	3/8"	1/8"	1/4"	3/8"
Viskozita kapaliny	≤ 20 CST
Rozsah provozního tlaku	0~0,7MPa			0~0,20 MPa
Důkazný tlak	1,0 MPa			3,5 MPa
Provozní teplota	-5~80 ℃
Rozsah napětí	±10 %
Materiál těla	2W mosaz 2S Nerezová ocel
Materiál těsnění	NBP, EPDM nebo VITON

Model	2W160-10	2W160-15	2W200-20	2W250-25	2W350-35	2W400-40	2W500-50
Alternativní model	2S160-10	2S160-15	2S200-20	2S250-25	2S350-35	2s400-40	2S500-50
1/8"	Vzduch, voda, olej, plyn			Vzduch, voda, olej
Typ operace	Přímé jednání
Struktura	Normálně zavřeno
Průměr otvoru (Φmm)	16 mm		20 mm	25 mm	35 mm	40 mm	50 mm
Hodnota CV	4.8		7.6	12	24	29	48
Velikost portu	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Viskozita kapaliny	≤ 20 CST
Rozsah provozního tlaku	Vzduch 0~0,7MPa; Voda 0~0,5MPa; Olej 0~0,5MPa
Důkazný tlak	1,0 MPa
Provozní teplota	-5~80 ℃
Rozsah napětí	±10 %
Materiál těla	2W mosaz 2S Nerezová ocel
Materiál těsnění	NBP, EPDM nebo VITON
