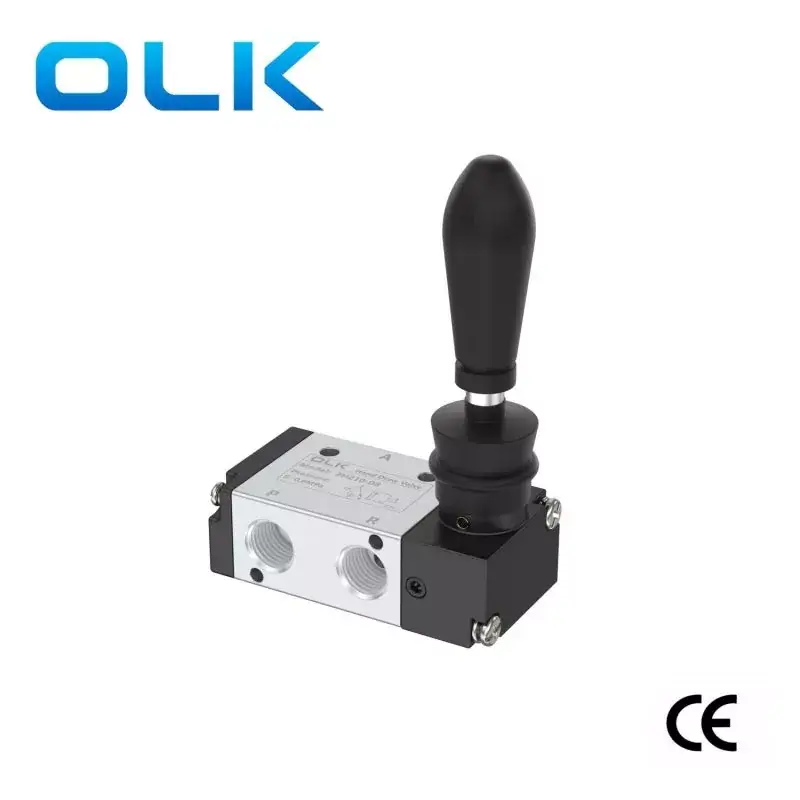

Pákový ventil řady 3H 3cestný

Model:3H210-08

Jako profesionální výrobce 3cestného pákového ventilu řady 3H si můžete být jisti, že si zakoupíte 2/3 ruční pákový ventil řady 3H

Odeslat dotaz

Hodnocení: 5.0

(Počet hodnocení: 1)

Popis výrobku

OLK je profesionální 3cestný pákový ventil řady 3H výrobce a dodavatel v Číně, můžete si být jisti velkoobchodním a přizpůsobeným 3cestným pákovým ventilem řady 3H z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání. z naší továrny a OLK vám nabídne nejlepší poprodejní servis a včasné dodání.

Ruční pákový ventil Ouleikai (OLK) 3H řady 2/3 využívá ruční pákový pohon, který uživatelům usnadňuje ruční ovládání směru proudění plynu, s jednoduchým ovládáním a bez potřeby externího zdroje energie.

Poznámky: Nepřekračujte rozsah jmenovitého pracovního tlaku ručního pákového ventilu, aby nedošlo k ovlivnění bezpečnosti a stability produktu.

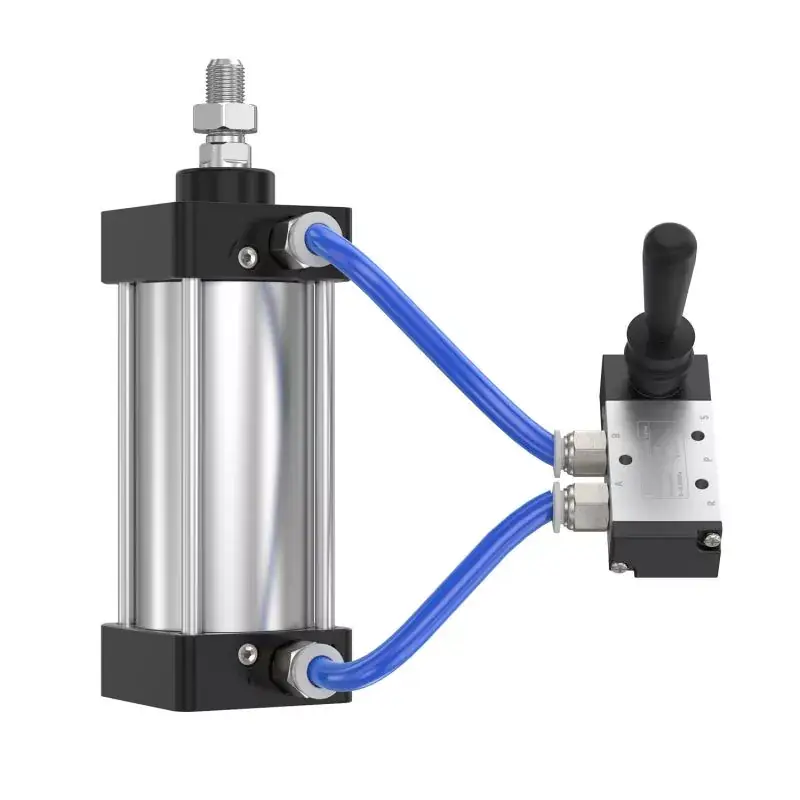

Použitelné scénáře: Malé pneumatické systémy: Dvoucestný třícestný ruční pákový ventil 3H je vhodný pro ovládání plynu v malých pneumatických zařízeních, jednoduchých pneumatických strojích atd.

SYMBOL:

Objednací kód:
3H	2	10	08
MODEL:	KÓD	TYP VENTILU	VELIKOST PORTU
Ruční pákový ventil řady 3H se 2 polohami 3 cestný	série 2:200	Stav 10:2	06:G1/8
	série 3:300		08:G1/4
	série 4:400		10:G3/8
			15:1/2

Ruční pákový ventil 2/3 řady 3H Obecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Přímé ruční ovládání
počet pozic	Dvě pozice tři cesty
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0-0,8 (0-114)
Zaručená tlaková odolnost	1,2 MPa (170 psi)
Pracovní teplota °C	-50~60
Materiál těla	hliníková slitina

3H série 2/3 ruční pákový ventil různé parametry

model	Průměr portu	Efektivní plocha průřezu mm² (hodnota CV)
3H210-06	G1/8	14,0 (0,78)
3H210-08	G1/4	16,0 (0,89)
3H310-08	G1/4	25,0 (1,39)
3H310-10	G3/8	30,0 (1,67)
3H410-15	G1/2	50,0 (2,79)
