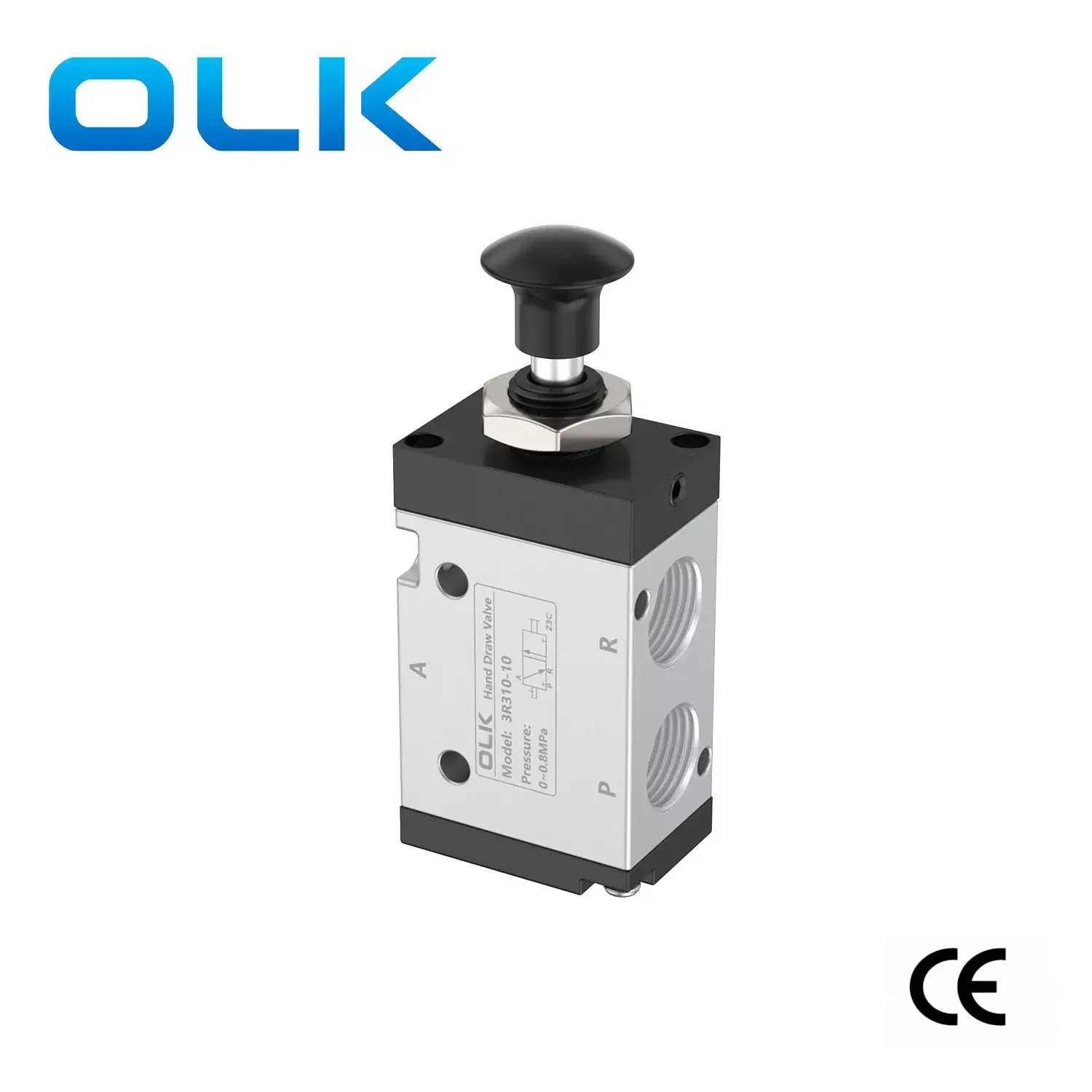

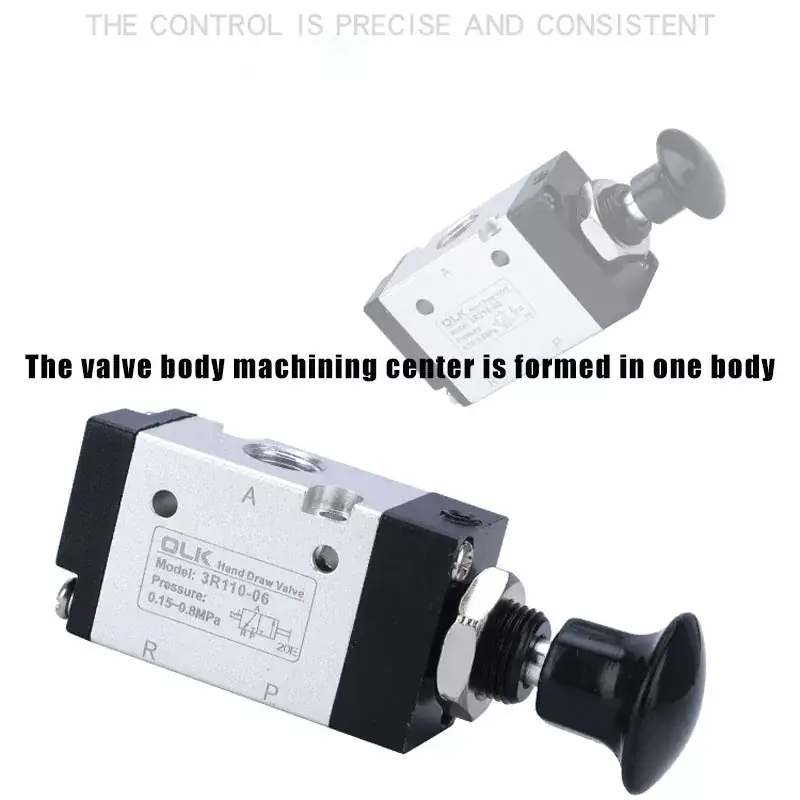

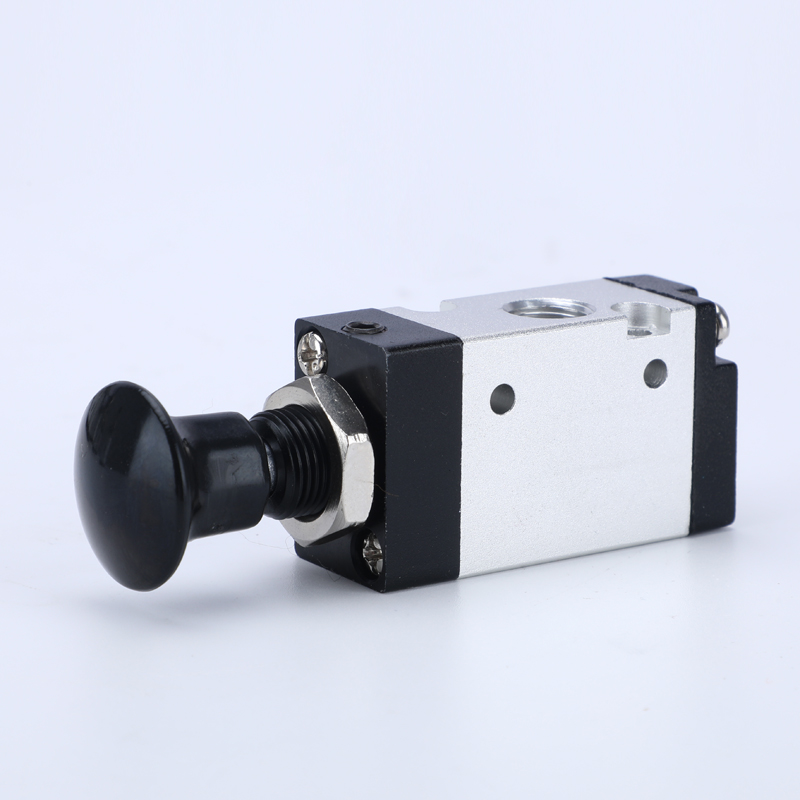

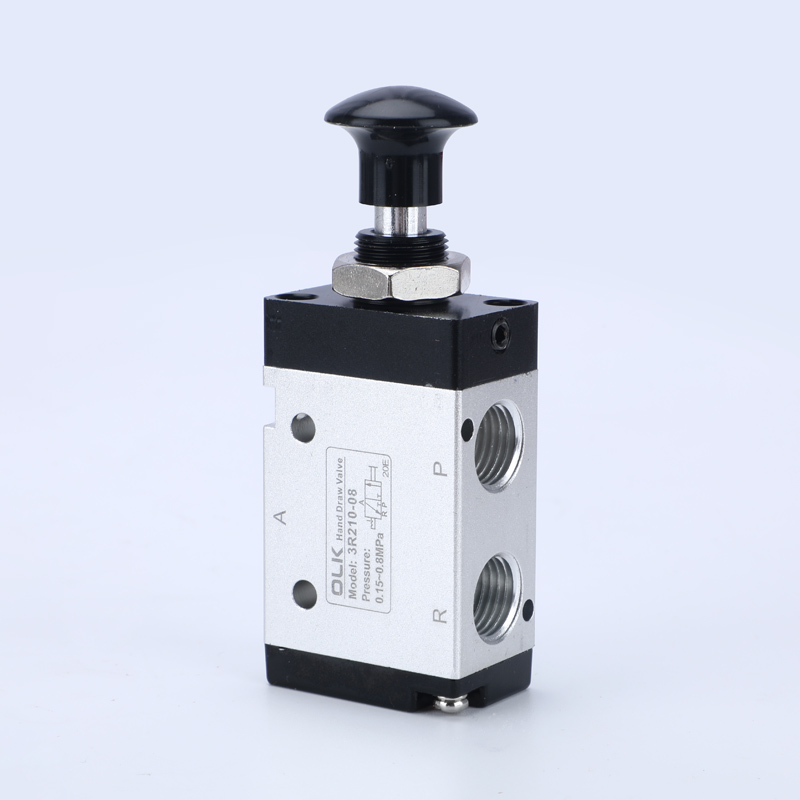

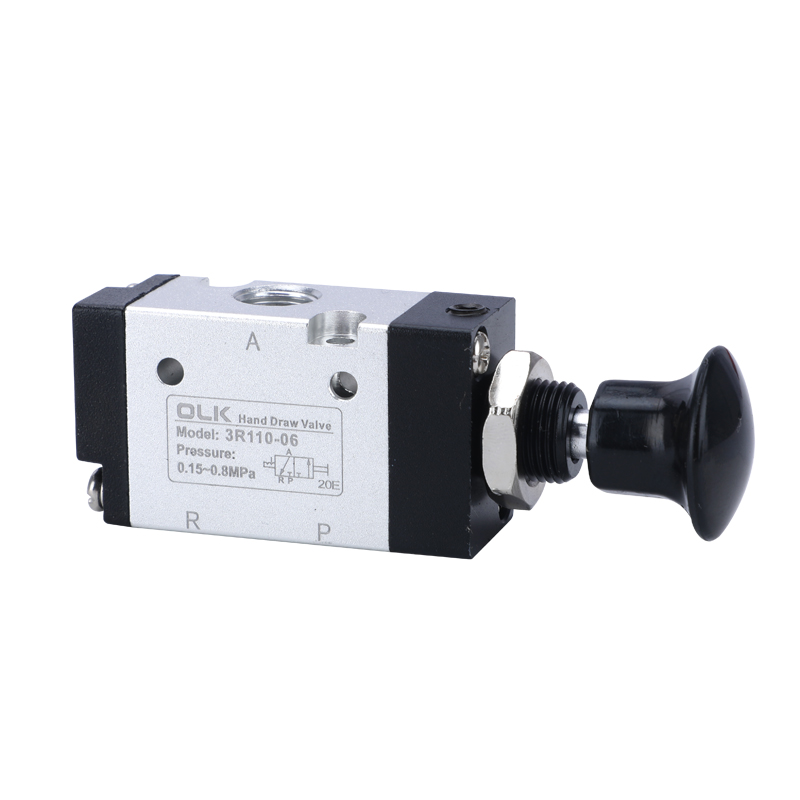

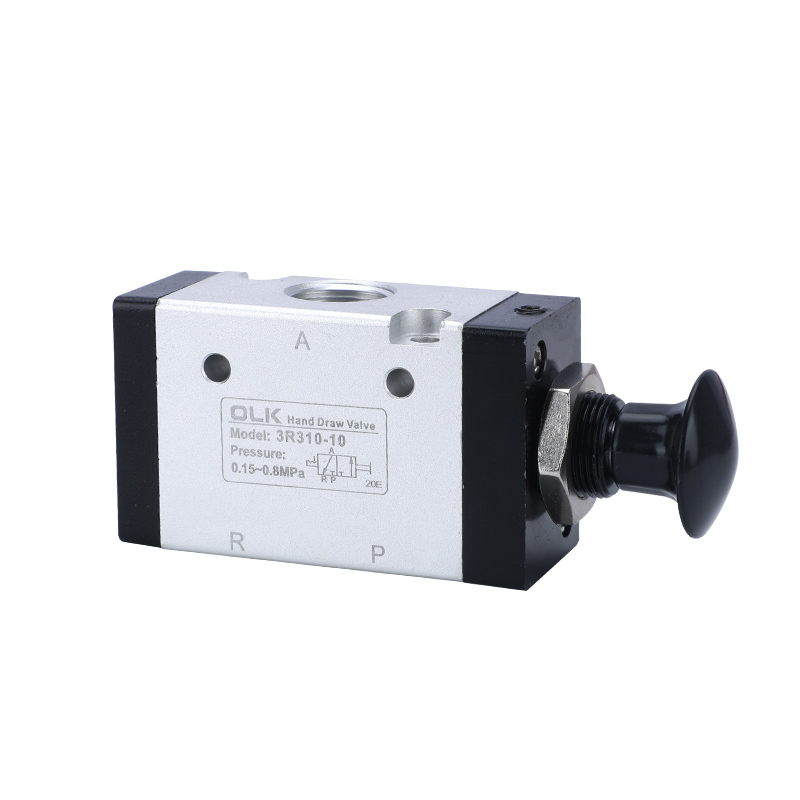

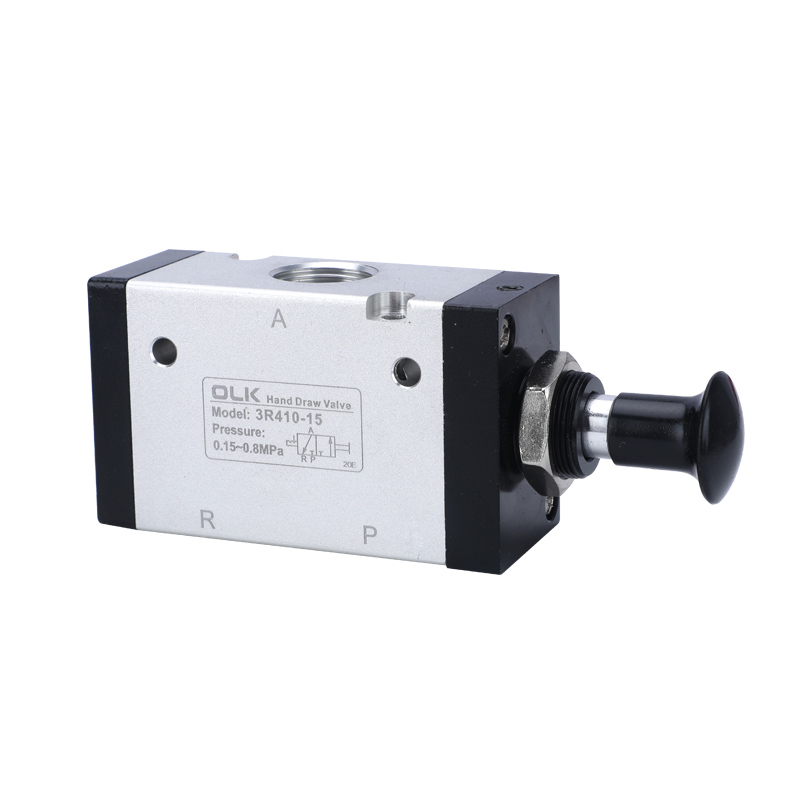

Ouleikai (OLK) vyrábí od roku 2003 ruční pákový ventil řady 3R, který může nahradit ruční ventil řady AIR TAC - typ 3L. Ruční ventil 3R ovládá směr přímým ručním ovládáním. Dvoucestný třícestný ventil má jeden vstup, jeden výstup a jeden výfuk. Vstup je vybaven filtračním sítem pro odstranění nečistot ze vzduchu, zabraňující znečištění a úniku vzduchu těsnicího kroužku. Hliníkový povrch těla ventilu je pískovaný a rozhraní jsou bez otřepů, s více průměry trubek na výběr (M5, G1/8, G1/4, G3/8, G1/2).
SYMBOL:
| Objednací kód: |
|||
| 3R | 2 | 10 | 08 |
| MODEL: | SÉRIE: | FUNKCE: | VELIKOST PORTU: |
| 3R:3/2 cestný ruční ventil | série 1:100 | 10:2 POZICE | 100 série:06:G1/8 |
|
|
série 2:200 |
|
Série 200:06:G1/8 |
|
|
3:300 sérií |
|
Série 200:08:G1/4 |
|
|
|
|
Řada 300:08:G1/8 |
|
|
|
|
Série 300:10:G3/8 |

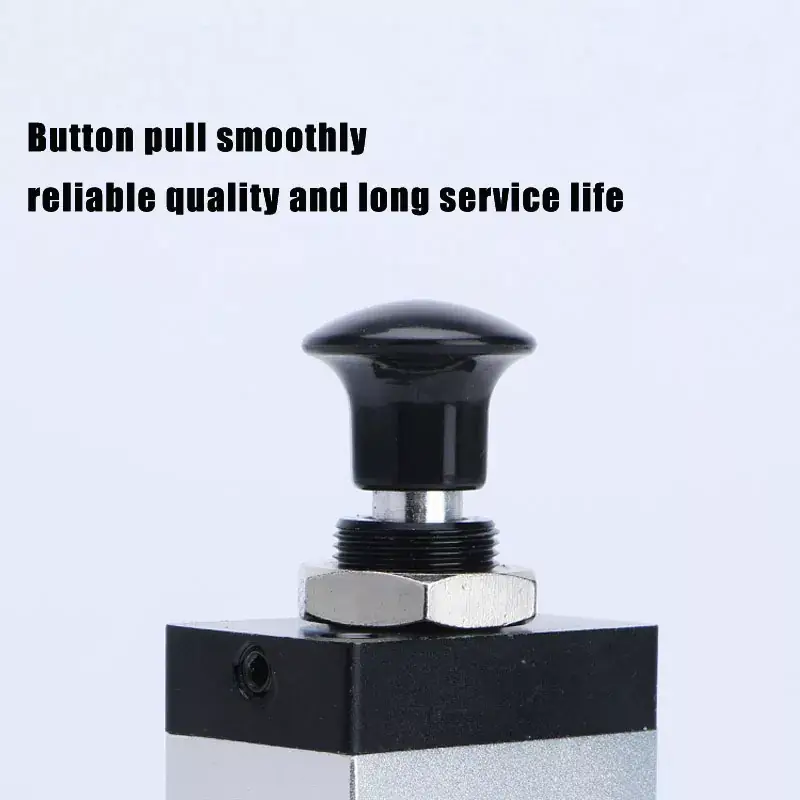

1. Ruční provoz, koaxiální s osou pro snadné a přesné polohování, zajišťující spolehlivost.
2. Konstrukce pístového typu s vynikajícím těsněním, kompaktní velikost, nízká hmotnost a snadná montáž.

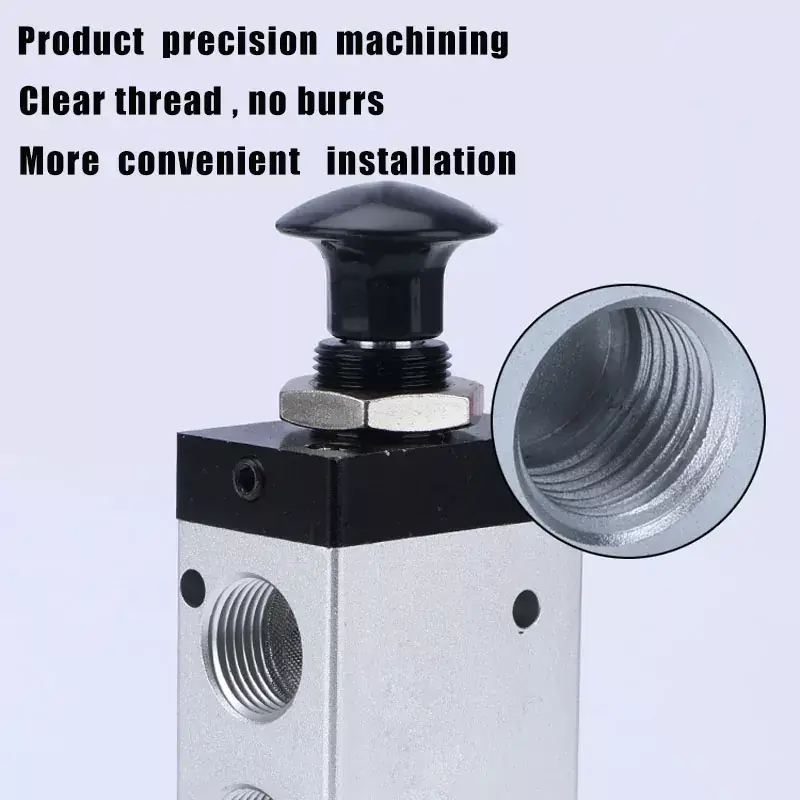

3. Vnitřní otvory zpracované speciálními technikami, výsledkem je minimální třecí odpor a prodloužená životnost.
4. Nevyžaduje žádné mazání olejem.
5. Snadná instalace s více montážními polohami, což usnadňuje pohodlné použití.
|
pracovní médium |
Vzduch (filtrovaný přes filtr přes 40μm) |
|
Akce |
Přímá ruční akce |
|
počet pozic |
Dvě pozice tři cesty |
|
mazací |
zbytečné |
|
Rozsah pracovního tlaku MPa (psi) |
0-0,8 (0-114) |
|
Zaručená tlaková odolnost |
1,5 MPa (215 psi) |
|
Pracovní teplota °C |
-20-70 |
|

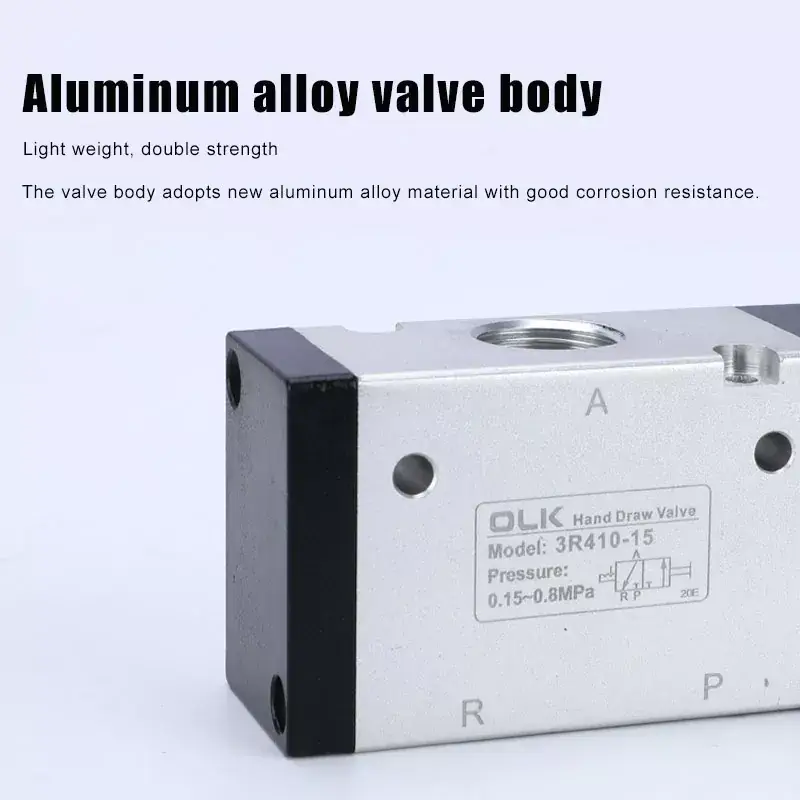

Materiál těla |
hliníková slitina |
|
model |
Průměr portu |
Průtokový průřez mm² (hodnota CV) |
|
3R110-M5 |
M5 |
5,5 (0,3) |
|
3R110-06 |
G1/8 |
12,0 (0,67) |
|
3R210-06 |
G1/8 |
14,0 (0,78) |
|
3R210-08 |
G1/4 |
16,0 (0,89) |
|
3R310-08 |
G1/4 |
25,0 (1,39) |
|
3R310-10 |
G3/8 |
30,0 (1,67) |
