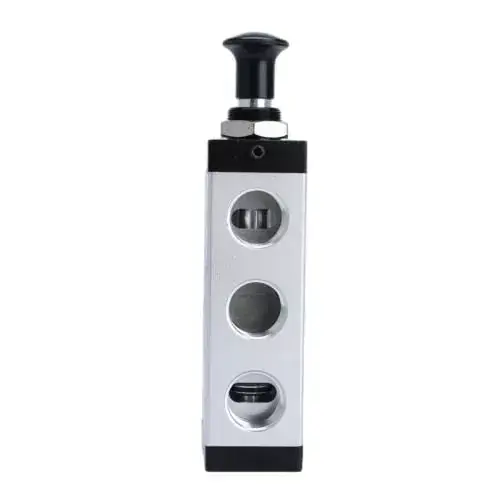

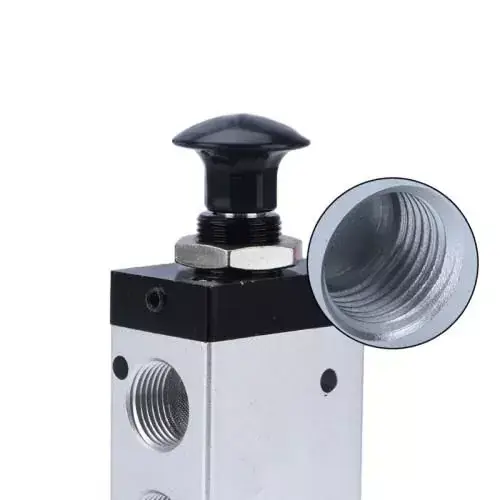

Ruční 5cestný ventil řady 4R

Model:4R210-08

Jako profesionální výrobce 5cestných ručních ventilů řady 4R si můžete být jisti, že si ruční ventil řady 4R koupíte v naší továrně a společnost OLK vám nabídne ty nejlepší poprodejní služby a včasné dodání.

Odeslat dotaz

Popis výrobku

Ručně ovládaný 5cestný ventil řady Ouleikai (OLK) 4R přijímá 2/5 design, který umožňuje ovládání a spínání různých plynů, vhodný pro požadavky různých pneumatických systémů. Operace ručního tahu ovládá změnu směru, takže je pro operátory pohodlné ruční ovládání směru proudění plynu s vysokou flexibilitou.

Poznámky: Nepřekračujte rozsah jmenovitého pracovního tlaku ručního ventilu, aby nedošlo k ovlivnění bezpečnosti a stability produktu. Scénáře použití: Používá se pro regulaci plynu v laboratorních plynových systémech a podobných aplikacích.

SYMBOL:

Objednací kód:
4R	2	10	08
MODEL:	SÉRIE	FUNKCE:	VELIKOST PORTU:
Ruční ventil 4L:5/2	série 1:100	Stav 10:2	100 série:06:G1/8
	2:200 sérií		Série 200:06:G1/8
	3:300 sérií		Série 200:08:G1/4
			Řada 300:08:G1/8
			Série 300:10:G3/8

Ruční 5cestný ventil řady OLK 4R Obecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Přímá ruční akce
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0-0,8 (0-114)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-20-70
Materiál těla	hliníková slitina

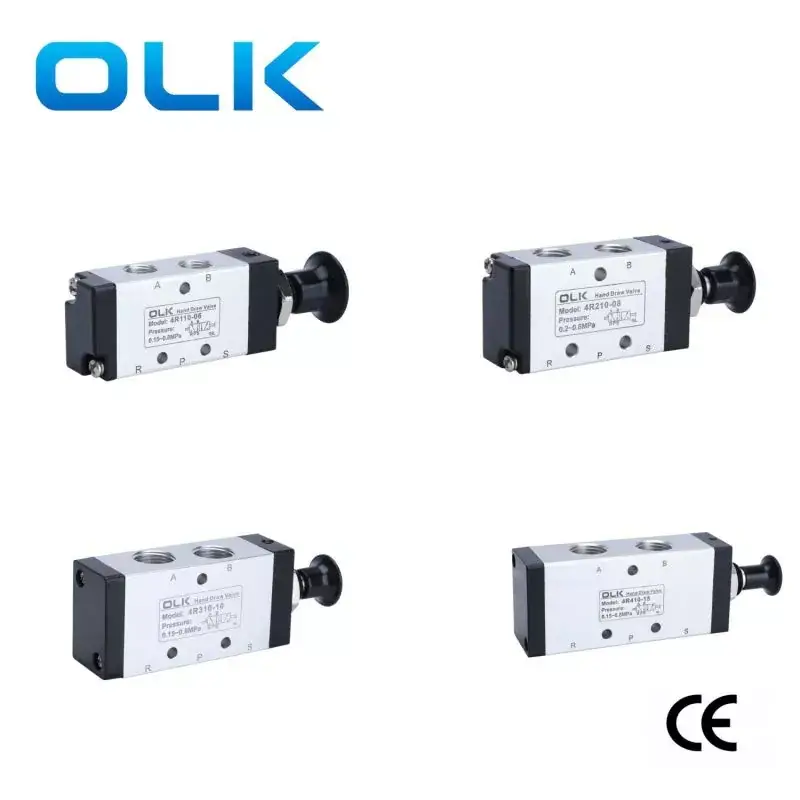

Ručně ovládaný ventil řady OULEIKAI 4R s 5 různými parametry

model	Průměr portu	Průtokový průřez mm² (hodnota CV)
4R110-M5	M5	5,5 (0,3)
4R110-06	G1/8	12,0 (0,67)
4R210-06	G1/8	14,0 (0,78)
4R210-08	G1/4	16,0 (0,89)
4R310-08	G1/4	25,0 (1,39)
4R310-10	G3/8	30,0 (1,67)
4R410-15	G1/2	50,0 (2,79)
