Manuální rotující ventil řady HV 4 Way

Následuje úvod do manuálního rotujícího ventilu HV řady 4 Way, OLK doufá, že vám pomůže lépe porozumět ručně ovládaným ventilům řady HV. Vítejte novým a starým zákazníkům, kteří s námi nadále spolupracují a vytvářejí společně lepší budoucnost!

Odeslat dotaz

Popis výrobku

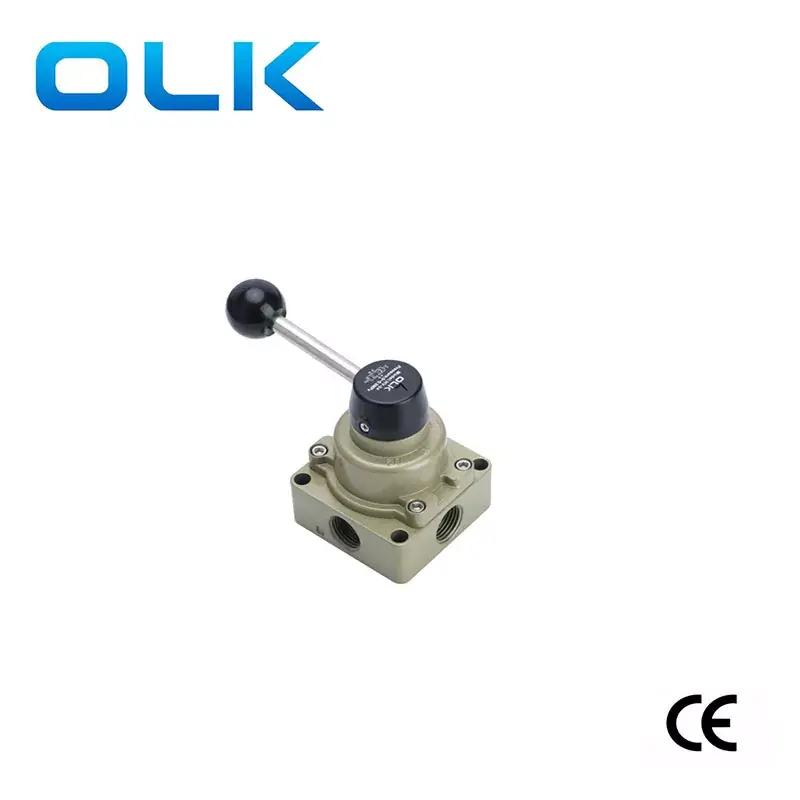

OLK je HV řada Manuální rotační ventil 4-Way Výrobce a dodavatel v Číně.ouleikai (OLK) HV-02/03/04 Série Čtyřcestné ručně ovládané ventily mají hliníkovou slitinu a pouzdro s oxidačním oxidačním oxidací, což nabízí vynikající odolnost proti opotřebení a těsnicí vlastnosti pod tlakem. Hliníková slitina má ve srovnání s čistým hliníkem vynikající fyzikální vlastnosti. Rozdíl mezi manuálními ventily HV-02, HV-03 a HV-04 spočívá ve velikosti rozhraní. Tyto ventily mají tři nastavitelná ozubená kola s čistým značením převodovky a mezi jinými aplikacemi se běžně používají pro kontrolu válců.

Manuální rotující ventily řady HV Různá ozubená kola mají za následek různé působení válce.

Při přepnutí na rychlostní stupeň 02 se výfukový port B uvolňuje vzduch, výfukové otvory a válec se rozprostírá.

Při přepnutí na N Gear jsou výfukové porty A a B uzavřeny a válec se zastaví uprostřed.

Při přepnutí na rychlostní stupeň 01 uvolňuje výfukový port vzduch, výfukové otvory B a válec se zatahuje.

Symbol ručního ventilu HV-02:

Manuální rotující ventily série HV 4 Way Standard Specification

Model	HV200A-02	HV230A-02	HV200B-02	HV230B-02
Pracovní médium	Vzduch （Filtr přes filtrační obrazovku přes 40 μm）
Akce režim	Ovládání rukou
Velikost portu	Inlet = outlet = pt1/4
Rozsah tlaku	0,15-0,8MPA (21-114psi)
Pozice	2/4 port	3/4 port	2/4 port	3/4 port
Woking tlak	‘-10-60 ℃
Důkazní tlak	1,5 MPA (215psi)

OLK pneumatické ruční rotační ventily - 5 modelů srovnání
Fotografie
OLK model	4HV210/310/410/230/330/430	HV200A/b	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D.
Pozice	2 Pozice 4 Way	3 Pozice 4 Way	3 Pozice 4 Way	3 Pozice 4 Way	3 Pozice 4 Way
	3 Pozice 4 Way
Velikost portu	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1 / 4, PT3 / 8, PT1 / 2	PT1 / 4, PT3 / 8, PT1 / 2	G1/4
Funkce produktu	Montáž panelu	Odpověď: Čtyřnásobné rozhraní B: Rozhraní dvou stran, s útlumem zvuku na dně			Prázdné ： Jedna díra na jedné straně L ： Dvě otvory na opačných stranách ；： Čtyři otvor na dně ；

Zacházet s	Odnímatelná rukojeť	Odnímatelná rukojeť	Odnímatelná rukojeť	Nevymunitelné/ plastové držadla	Vyjasnitelná rukojeť, popisovač proti skaldu

Rozměry základny	Série 200: 62 mm 300 Série: 74 mm 400 Série: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200b			K34R6-8L

					K34R6-8D

Model	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
Pracovní médium	Vzduch （Filtr přes filtrační obrazovku přes 40 μm）
Akce režim	Ovládání rukou
Velikost portu	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
Rozsah tlaku	0,15-0,8MPA (21-114psi)
Pozice	2/4 port	3/4 port	2/4 port	3/4 port	2/4 port	3/4 port
Woking tlak	‘-10-60 ℃
Důkazní tlak	1,5 MPA (215psi)
