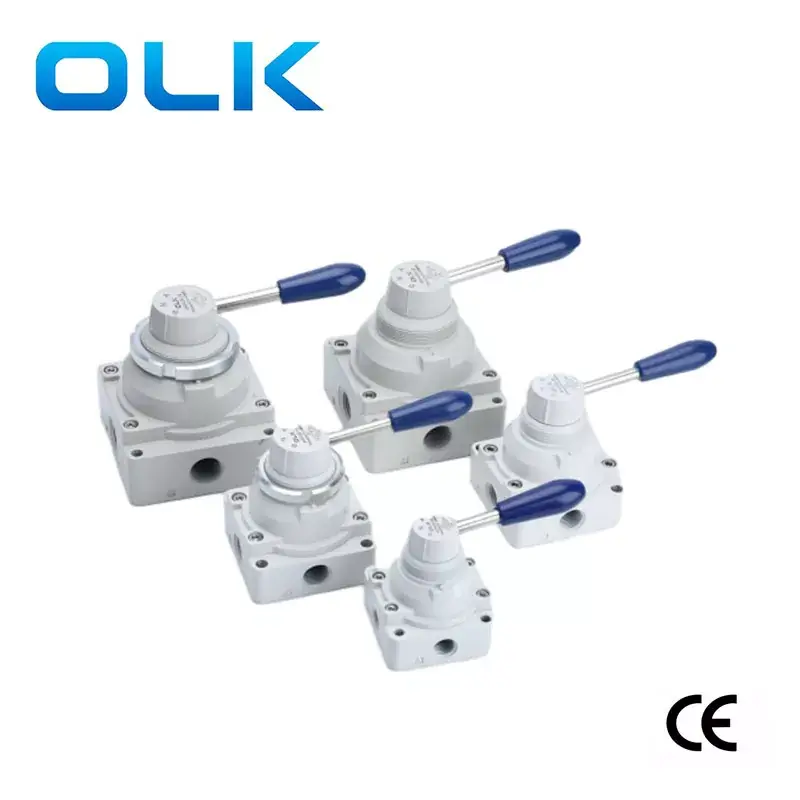

4cestný ruční rotační ventil řady 4HV

Model:4HV210-08

Vítejte ve velkoobchodním nebo přizpůsobeném 4cestném ručním rotačním ventilu řady 4HV z naší továrny kdykoli. Poskytneme vám tovární slevové ceny našich produktů. OLK je výrobce a dodavatel ručních ventilů 4HV v Číně.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Odeslat dotaz

Popis výrobku

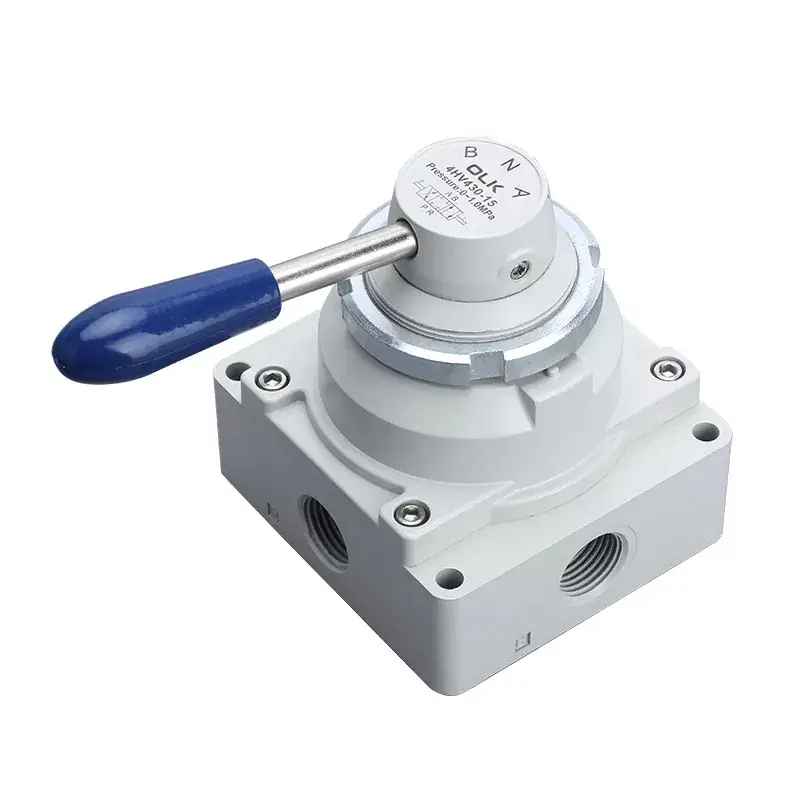

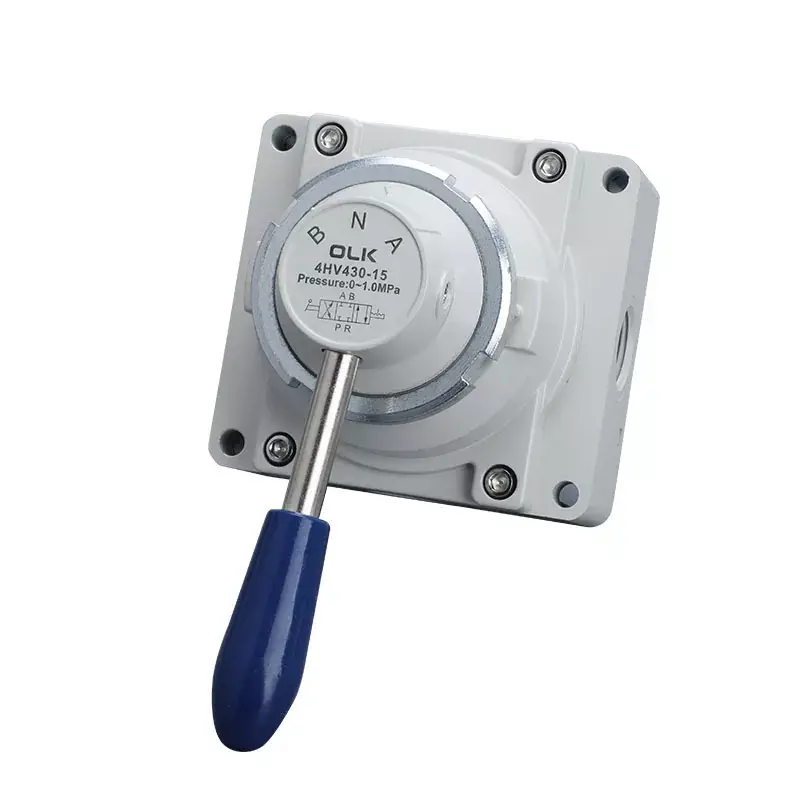

Dvoucestný čtyřcestný/třícestný čtyřcestný ručně ovládaný ventil řady Ouleikai (OLK) 4HV se přepíná otáčením ruční páky, což nabízí dobrý hmatový pocit a hladký provoz.

Ručně ovládaný ventil 4HV se vyznačuje velkou efektivní průtokovou plochou a nízkou tlakovou ztrátou, což pomáhá snižovat spotřebu energie a zlepšuje účinnost při přenosu tekutiny. Kromě toho nabízí uživatelům na výběr dva typy instalace: panelová instalace a spodní instalace s montážními maticemi pro instalaci do panelu.

Celkově je ruční ventil Ouleikai (OLK) 4HV vysoce výkonný a uživatelsky přívětivý regulační ventil široce používaný v různých průmyslových odvětvích. Pro podrobnější informace o ručním ventilu 4HV se doporučuje nahlédnout do související příručky k produktu nebo si promluvit s odborným technickým personálem.

4HV manuální ventil Vlastnosti produktu

1. Hladké a lehké otáčení s dobrým hmatovým pocitem, přesné polohování:

2. Velká efektivní průtoková plocha s nízkou tlakovou ztrátou;

3. Velká efektivní průtoková plocha;

4. K dispozici jsou dva způsoby instalace: panelová a spodní instalace. Instalace panelu je dodávána s montážními maticemi.

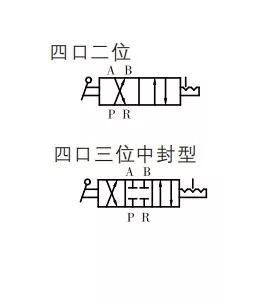

Ruční otočný čtyřcestný ventil řady 4HV Symbol:

Objednací kód
4HV	2	30	__	8	S
Model	série	pozice		Velikost portu	Typ instalace:
4HV: Ruční ruční otočný ventil řady 4HV	série 2:200	10:2 pozice 4 Port		06:PT1/8	Prázdný
	série 3:300	30:3 pozice 4 Port		08:PT1/4	S: Montáž na panel (s maticí ventilu)
	série 4:400			10:PT3/8
				15:PT1/2
				20:PT3/4

Ruční otočný čtyřcestný ventil řady 4HV Obecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	ruční ovládání
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0∼1,0 (~145)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-20-70

Ruční otočný čtyřcestný ventil řady 4HV s různými parametry

model	Průměr portu	počet pozic	Efektivní plocha průřezu mm² (hodnota CV)
4HV210-06	PT1/8	2 pozice 4 cesta	14,0 (0,78)
4HV230-06	PT1/8	3 pozice 4 cesta	14,0 (0,78)
4HV210-08	PT1/4	2 pozice 4 cesta	14,0 (0,78)
4HV230-08	PT1/4	3 pozice 4 cesta	14,0 (0,78)
4HV310-08	PT1/4	2 pozice 4 cesta	30,0 (1,67)
4HV330-08	PT1/4	3 pozice 4 cesta	30,0 (1,67)
4HV310-10	PT3/8	2 pozice 4 cesta	33,0 (1,83)
4HV330-10	PT3/8	3 pozice 4 cesta	33,0 (1,83)
4HV410-15	PT1/2	2 pozice 4 cesta	88,0 (4,89)
4HV430-15	PT1/2	3 pozice 4 cesta	88,0 (4,89)
4HV410-20	PT3/4	2 pozice 4 cesta	95,0 (5,27)
4HV430-20	PT3/4	3 pozice 4 cesta	95,0 (5,27)

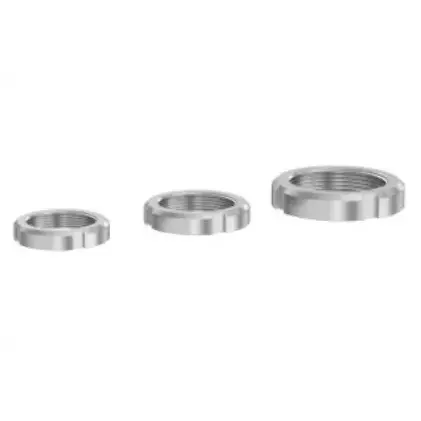

4cestný 4HV ruční ventil ovládaná matice ventilu:

Model:	Vlákno:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1,5

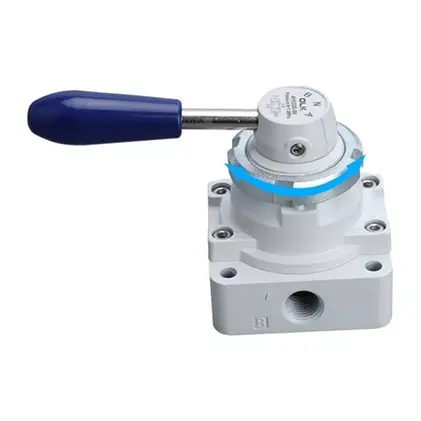

Pneumatické ruční rotační ventily OLK – srovnání 5 modelů
Fotografie
Model OLK	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Pozice	2 Poloha 4 způsob	3 Pozice 4 Způsob	3 Pozice 4 Způsob	3 Pozice 4 Způsob	3 Pozice 4 Způsob
	3 Pozice 4 Způsob
Velikost portu	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Vlastnosti produktu	Montáž na panel	A: Čtyřstranné rozhraní B: oboustranné rozhraní, s útlumem zvuku ve spodní části			Prázdný: Jeden otvor na jedné straně L: Dva otvory na opačných stranách; D: Čtyři otvory na dně;

Zacházet s	Odnímatelná rukojeť	Odnímatelná rukojeť	Odnímatelná rukojeť	Neodnímatelné/plastové rukojeti	Odnímatelná rukojeť, rukojeť proti opaření

Rozměry základny	Série 200: 62 mm Řada 300: 74 mm Řada 400: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D
