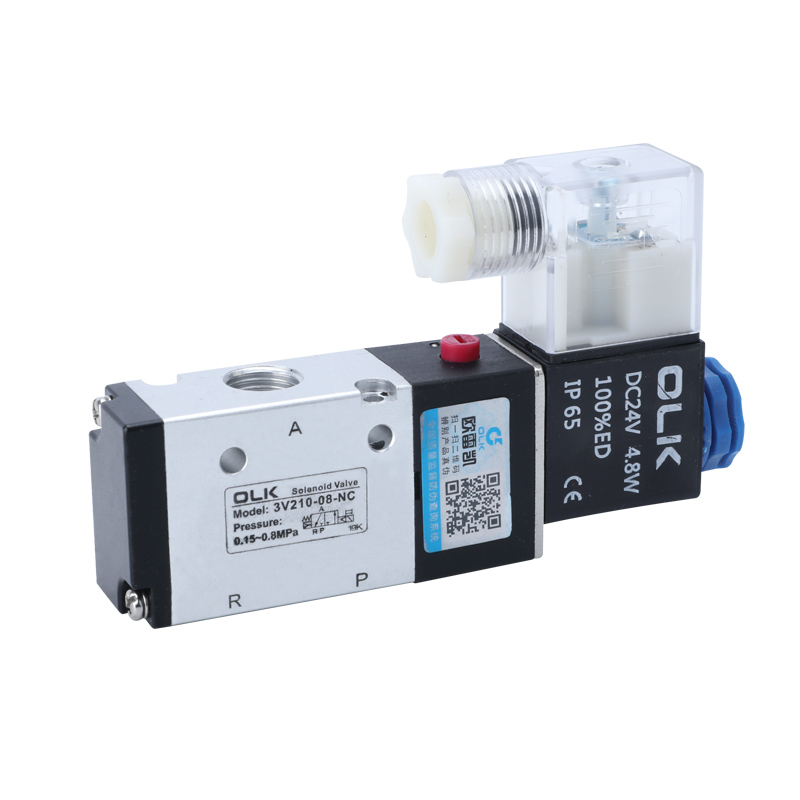

3V-manifold ventil

Jako profesionální výroba ventilu s 3V-malířkou si můžete být jisti, že si můžete koupit skupinu solenoidových ventilů 3V z naší továrny a OLK vám nabídne nejlepší poprodejní služby a včasné dodání.

Odeslat dotaz

Popis výrobku

Robustní tělo má dlouhou životnost a je velmi vhodné pro elektrickou a pneumatickou kontrolu výkonu. Snadno se instaluje a udržuje. Má širokou škálu aplikací - jako jsou spotřebiče pro domácnost, průmyslové vybavení, lékařské vybavení, pračky, pití fontán, zavlažování zahradních postřikovačů atd. Spolehlivá přesnost je kompetentní pro jakoukoli pracovní situaci.

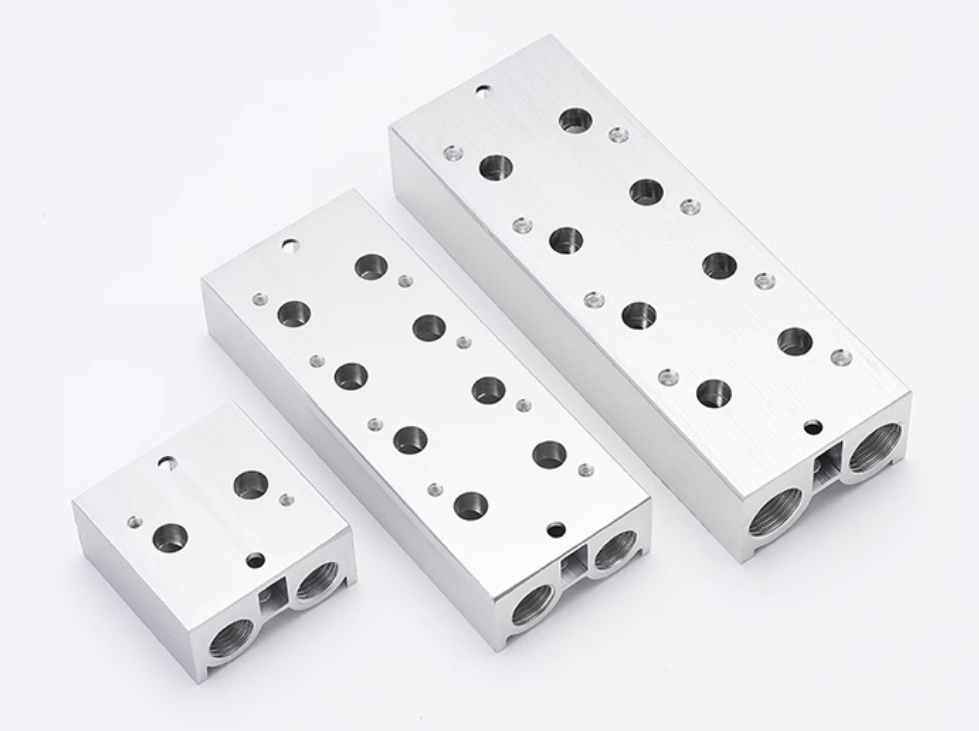

Deska sběrnice ventilu 3V

Cívka 3V Ventive

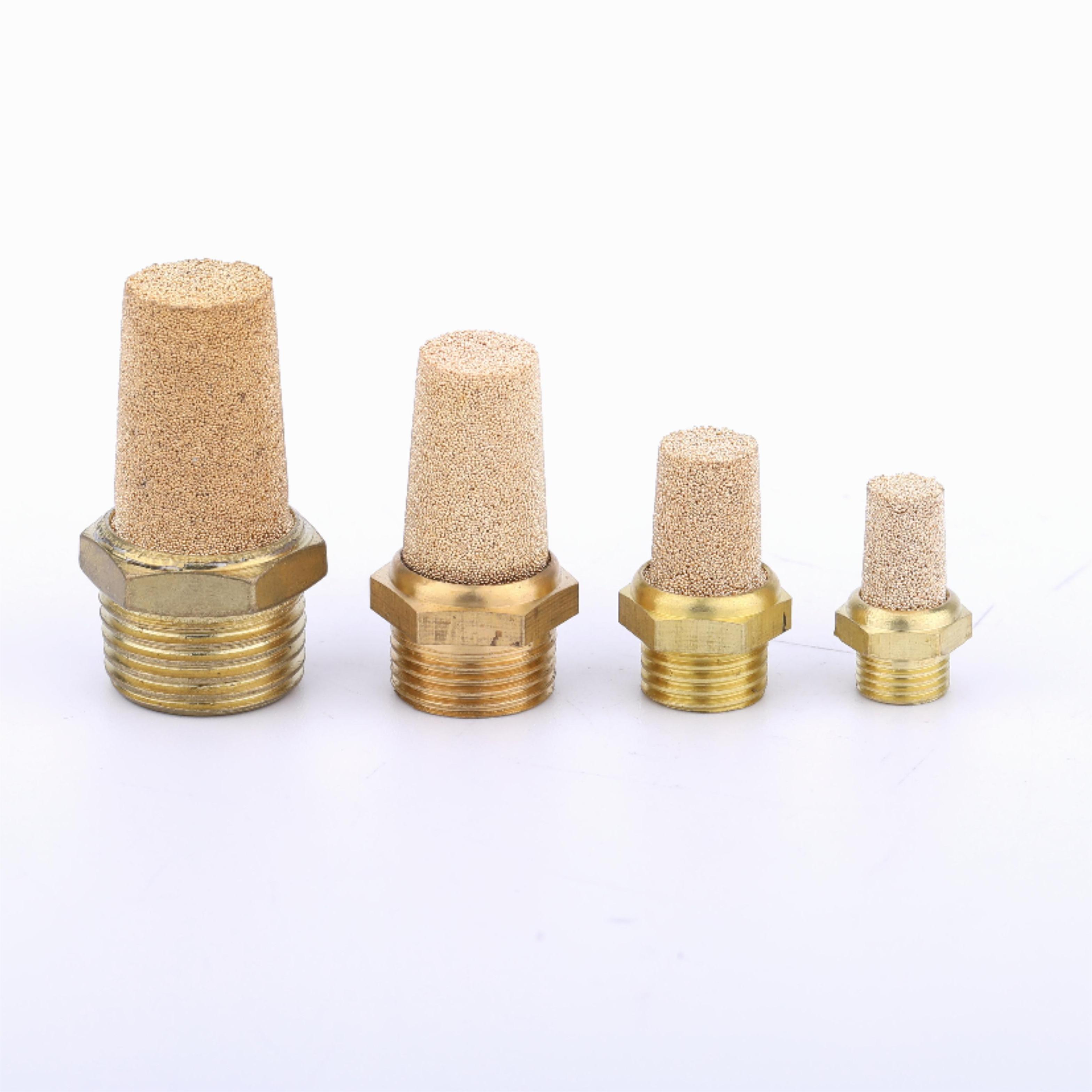

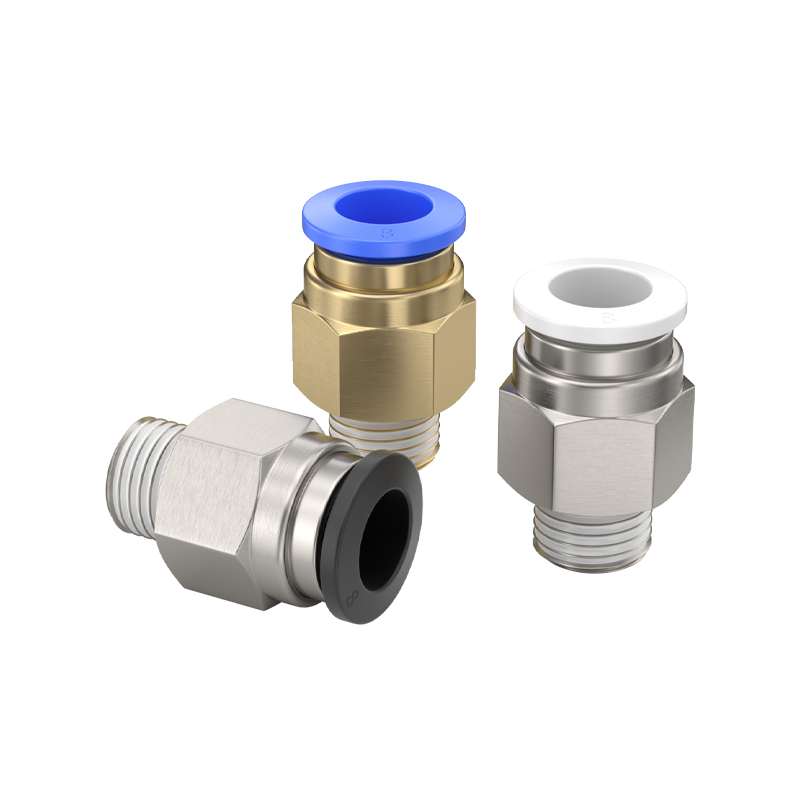

	Tlumič	zástrčka	PL8-02	PC8-02	Autobusová deska	3V Solenoid Vlave

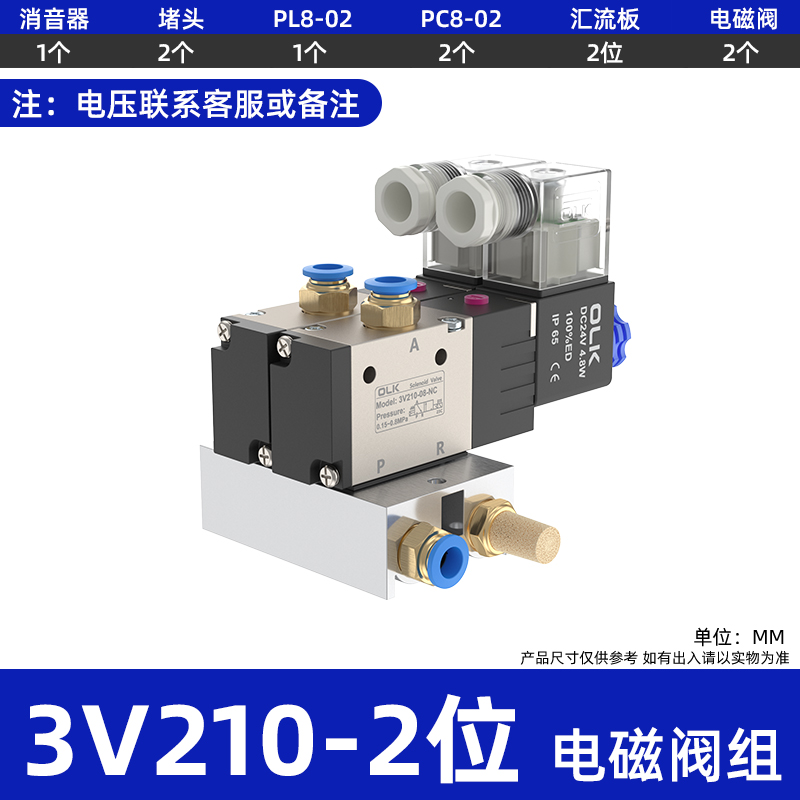

3v110-2F 3V210-2F 3V310-2F	1	2	1	2	2	2

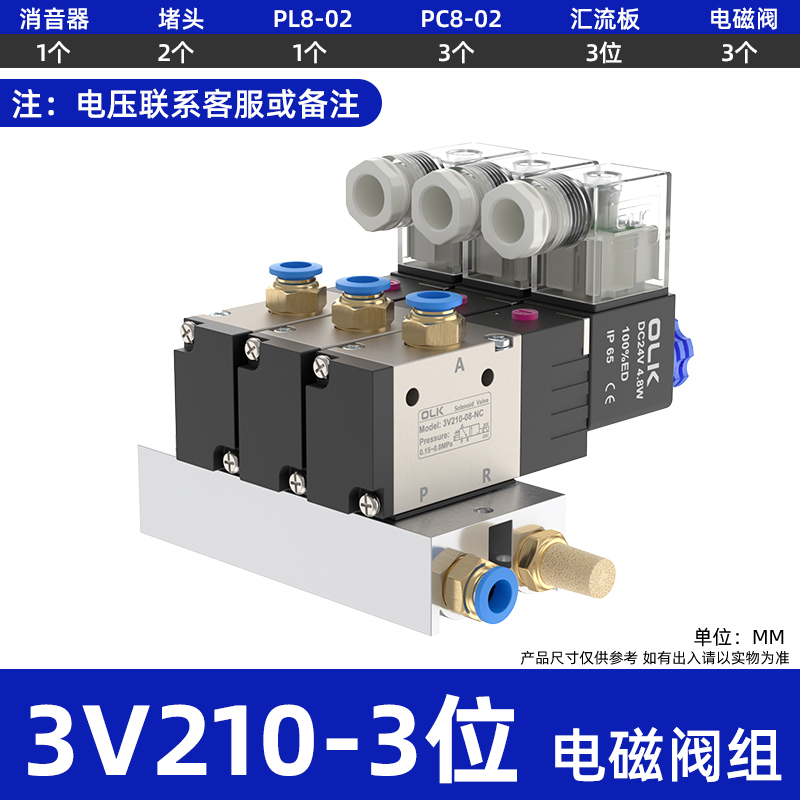

3v110-3f 3V210-3F 3V310-3F	1	2	1	3	3	3

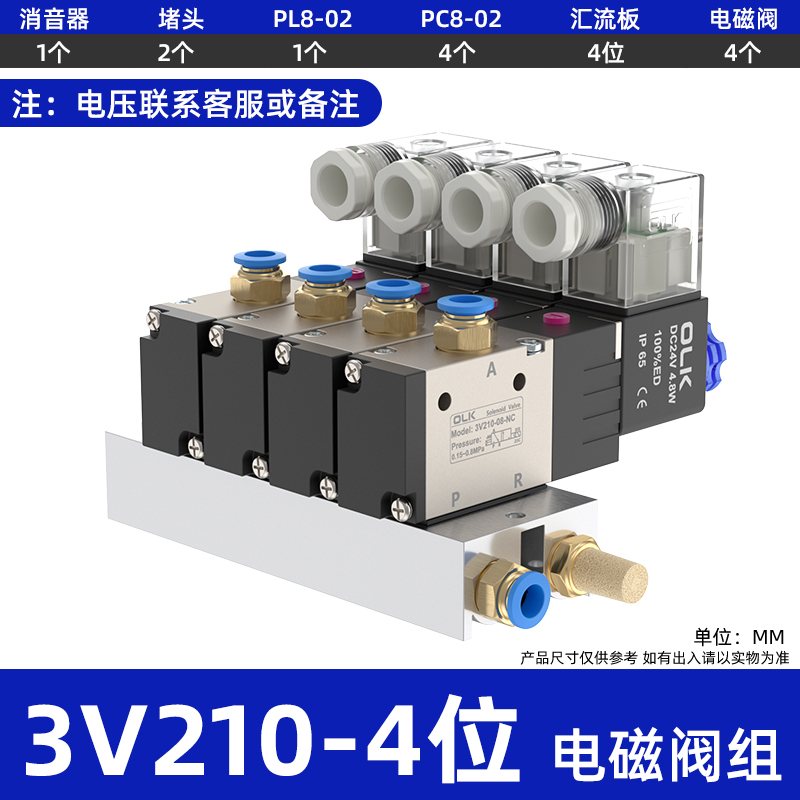

3v110-4f 3v210-4f 3V310-4F	1	2	1	4	4	4

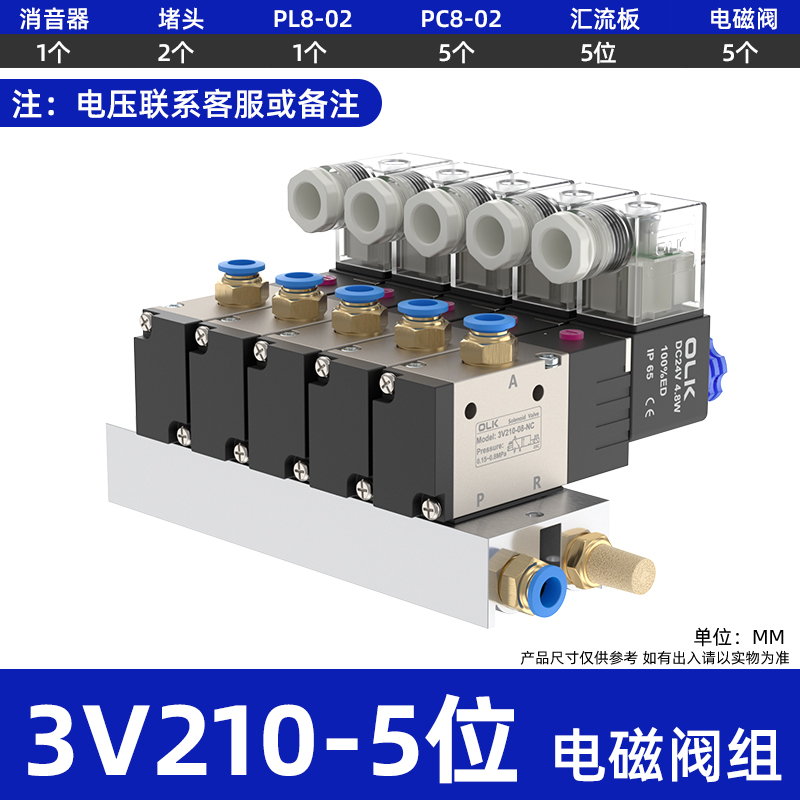

3v110-5F 3V210-5F 3V310-5F	1	2	1	5	5	5

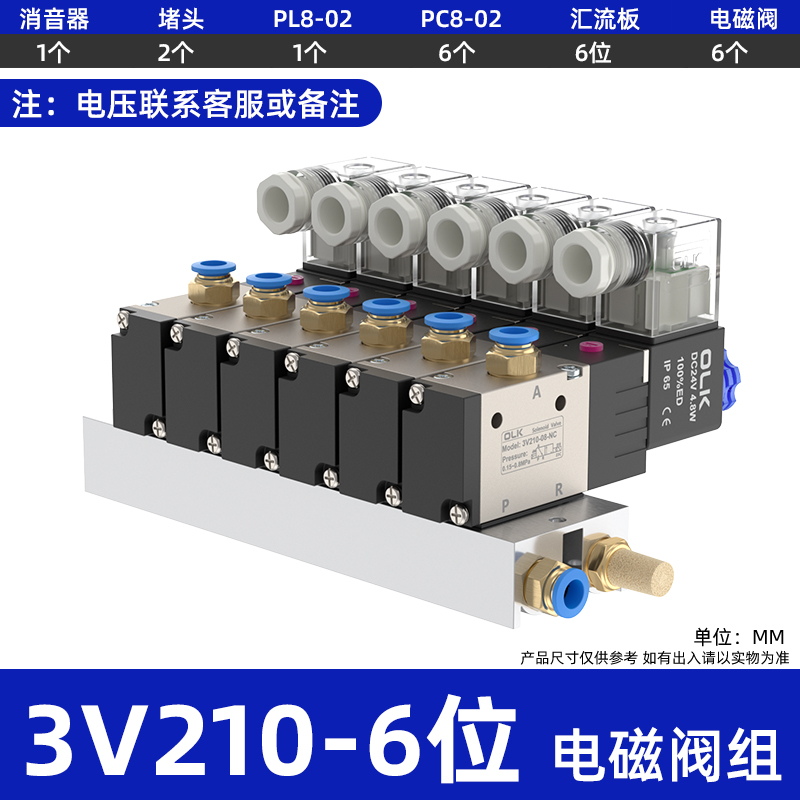

3v110-6f 3V210-6F 3V310-6F	1	2	1	6	6	6

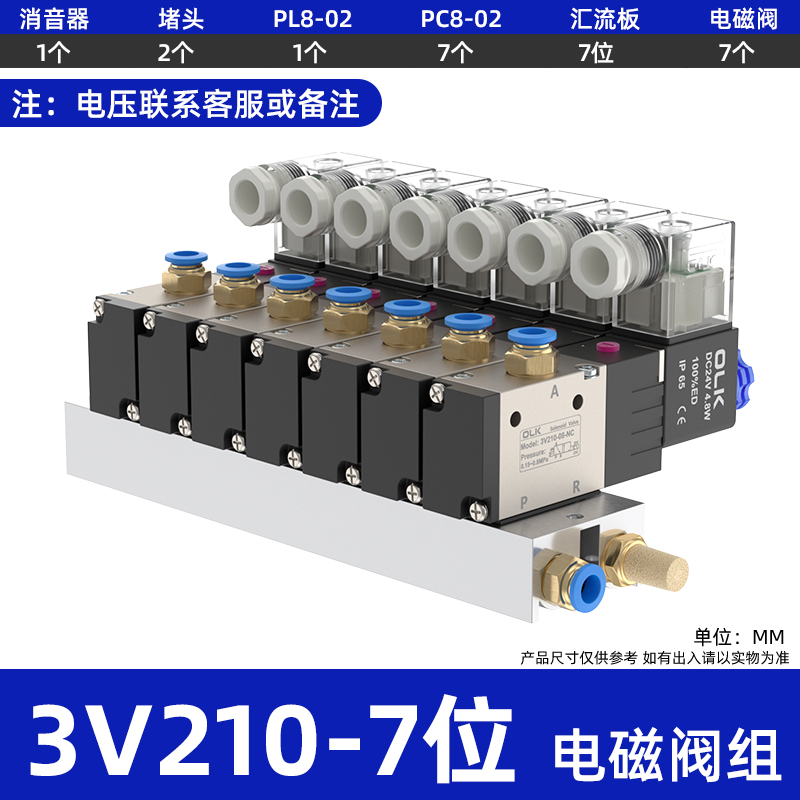

3v110-7F 3V210-7F 3V310-7F	1	2	1	7	7	7

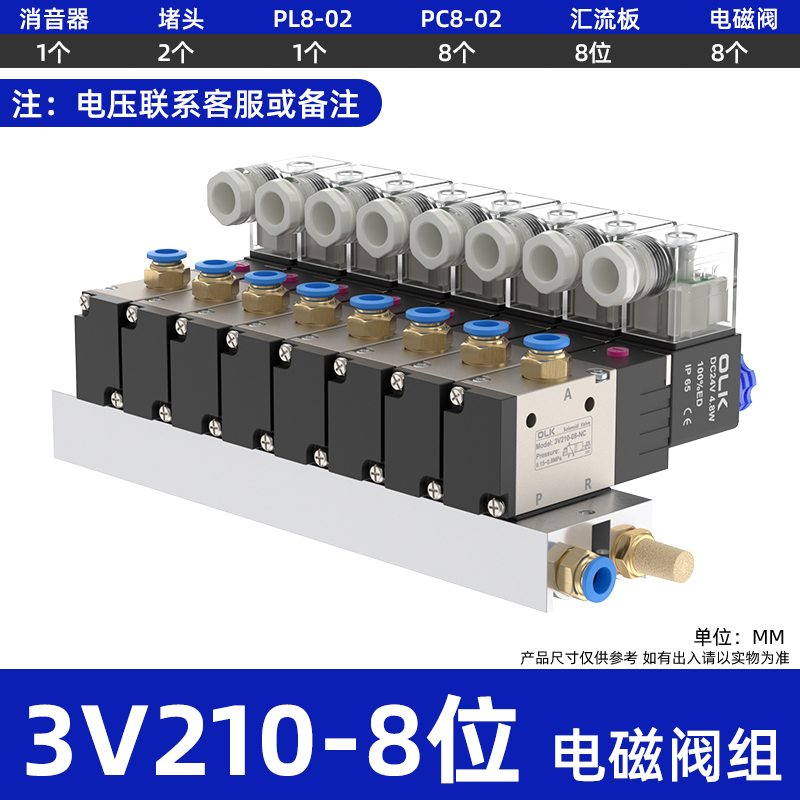

3v110-8f 3V210-8F 3V310-8F	1	2	1	8	8	8

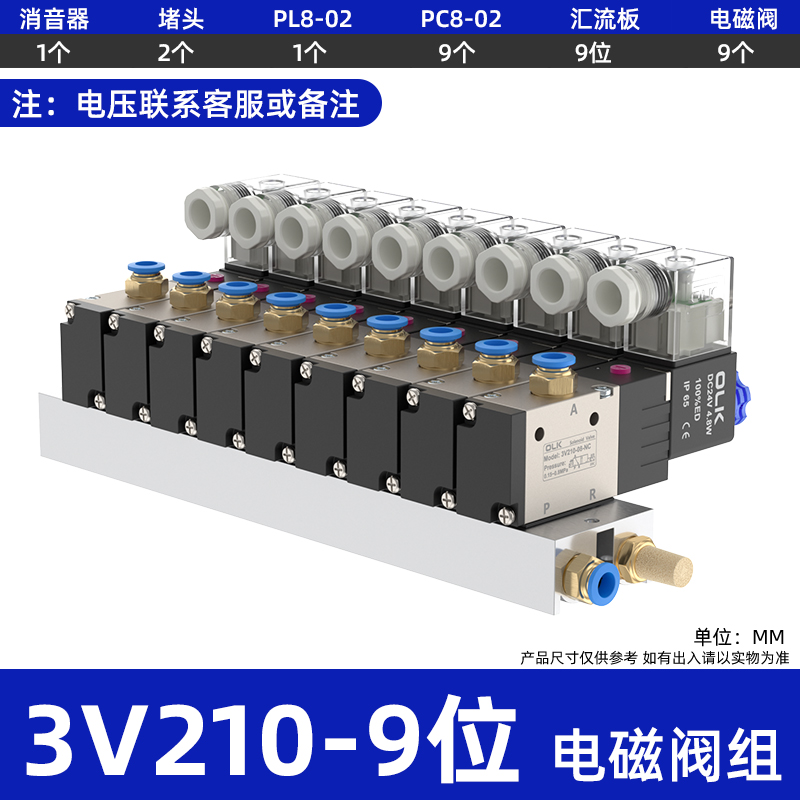

3v110-9f 3V210-9F 3V310-9F	1	2	1	9	9	9

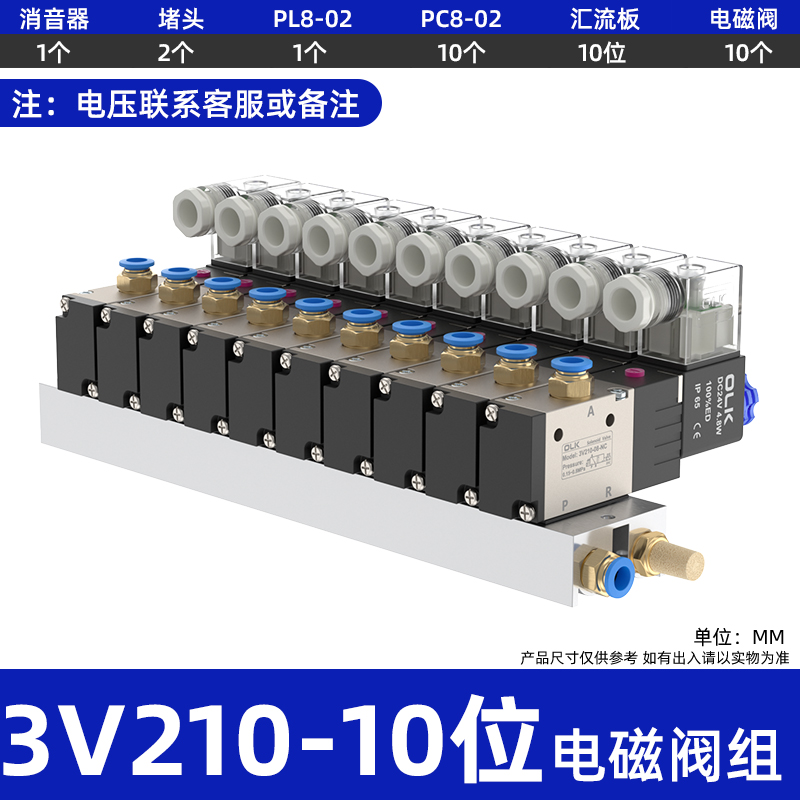

3V110-10F 3V210-10F 3V310-10F	1	2	1	10	10	10

Obecné parametry ventilu 3V 3V DATA:

pracovní médium	Vzduch (filtrován přes filtr nad 40 μm)
Akce	Typ pilota
Počet pozic	Dvě pozice tři cesty
mazání	zbytečné
Rozsah pracovního tlaku MPA (PSI)	0,15 –0,8 (21 ~ 114)
Zaručená tlaková odolnost	1,5 MPA (215psi)
Materiál těla	Hliníková slitina
Standardní napětí	AC220V, AC110V, AC24V, DC24V, DC12V
Použijte rozsah napětí	AC: ± 15 ％ DC: ± 10 ％
Úroveň ochrany	IP65 (DIN40050)
stupeň odolnosti tepla	Třída b
Typ připojení	Typ soketu DIN, typ výstupu
Čas excitace	0,05 sekundy nebo méně

3V-manifold ventil různé parametry

model	Průměr portu	Pracovní teplota ° C.	Maximální provozní frekvence	Průřezová plocha průtoku mm² (hodnota CV)	Spotřeba energie
3V110-M5	M5	-20 –70	5krát/sekundu	5,5 (0,31)	AC: 3VA DC: 3W
3V120-M5	M5	-20 –70	5krát/sekundu	5,5 (0,31)	AC: 3VA DC: 3W
3v110-06	G1/8	-20 –70	5krát/sekundu	12.0 (0,67)	AC: 3VA DC: 3W
3v120-06	G1/8	-20 –70	5krát/sekundu	12.0 (0,67)	AC: 3VA DC: 3W
3v210-06	Příjem = outlet = G1/8	-20 –70	5krát/sekundu	14.0 (0,78)	AC: 6VA DC: 4,8 W
3v220-06	Příjem = outlet = G1/8	-20 –70	5krát/sekundu	14.0 (0,78)	AC: 6VA DC: 4,8 W
3v210-08	Příjem = outlet = G1/4	-20 –70	5krát/sekundu	16.0 (0,89)	AC: 6VA DC: 4,8 W
3v220-08	Příjem = outlet = G1/4	-20 –70	5krát/sekundu	16.0 (0,89)	AC: 6VA DC: 4,8 W
3V310-08	Příjem = outlet = G1/4	-20 –70	5krát/sekundu	25.0 (1.39)	AC: 6VA DC: 4,8 W
3V320-08	Příjem = outlet = G1/4	-20 –70	5krát/sekundu	25.0 (1.39)	AC: 6VA DC: 4,8 W
3V310-10	Příjem = outlet = G3/8	-20 –70	5krát/sekundu	30.0 (1.67)	AC: 6VA DC: 4,8 W
3V320-10	Příjem = outlet = G3/8	-20 –70	5krát/sekundu	30.0 (1.67)	AC: 6VA DC: 4,8 W
3V410-15	Příjem = outlet = G1/2	-5 ~ 60	3krát/sekundu	50.0 (2.79)	AC: 6VA DC: 4,8 W
3V420-15	Příjem = outlet = G1/2	-5 ~ 60	3krát/sekundu	50.0 (2.79)	AC: 6VA DC: 4,8 W
