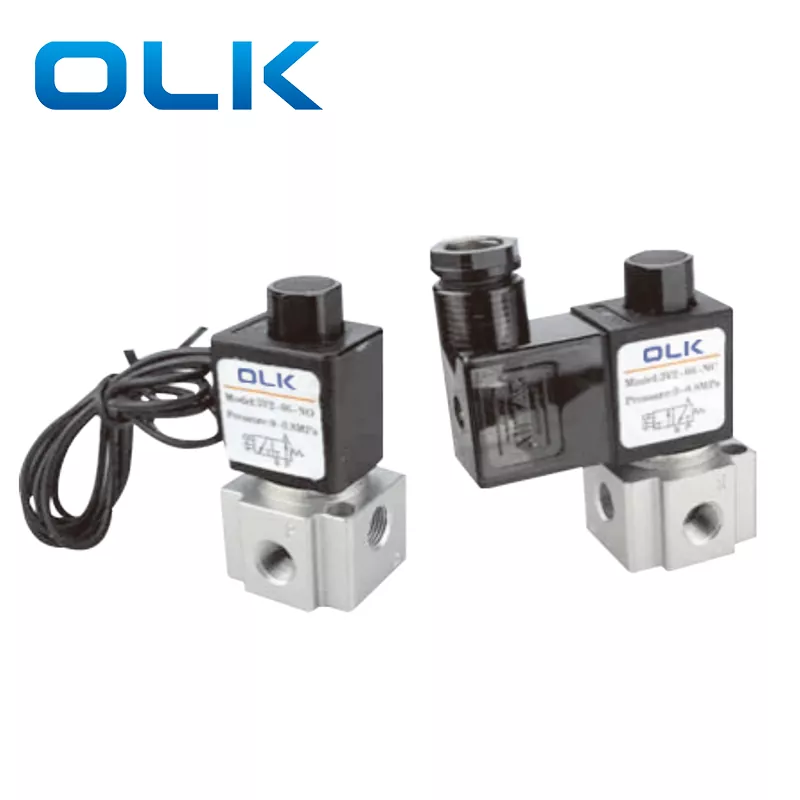

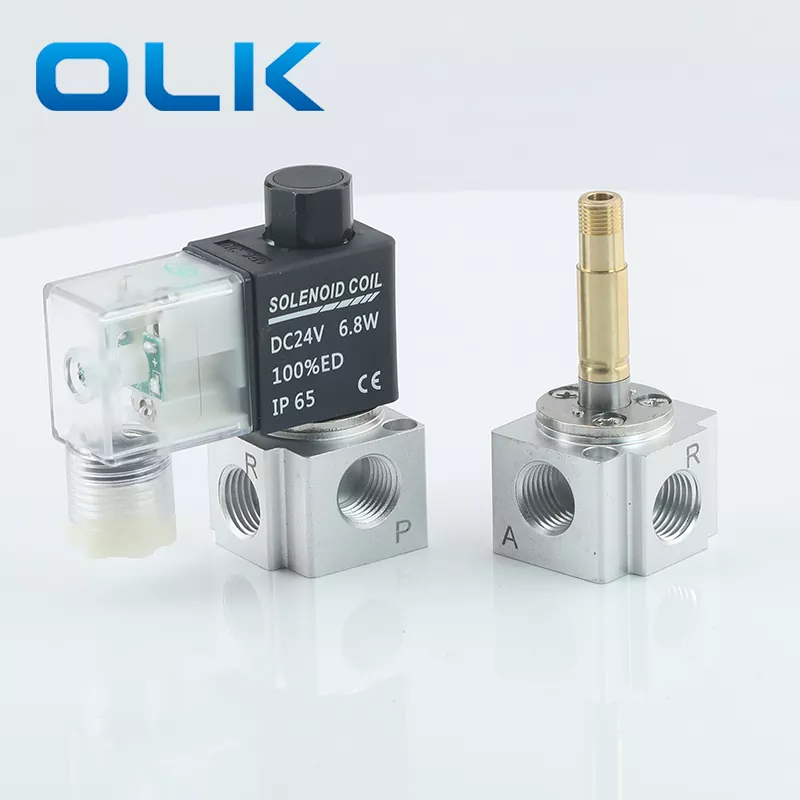

Solenoidový ventil 3V2 je malý, lehký a snadno se instaluje. Jeho tělo je vyrobeno ze silného hliníku, který odolává korozi a poškození. Ventil používá spolehlivou solenoidovou cívku s možností napájení DC12V, DC24V, AC110V nebo AC220V.
Tento elektromagnetický ventil 3V2 značky OLK funguje dobře pro regulaci středního průtoku vzduchu. Rychle se přepíná, spotřebovává málo energie a dlouho vydrží. Může být normálně zavřený (NC), normálně otevřený (NO) nebo dvojitý solenoid. Často se používá v automatizačních linkách, balicích strojích, tiskařských strojích a potravinářských strojích. Díky svým malým rozměrům je ideální do stísněných prostor.
1.Přímočinná struktura s citlivým spínáním.

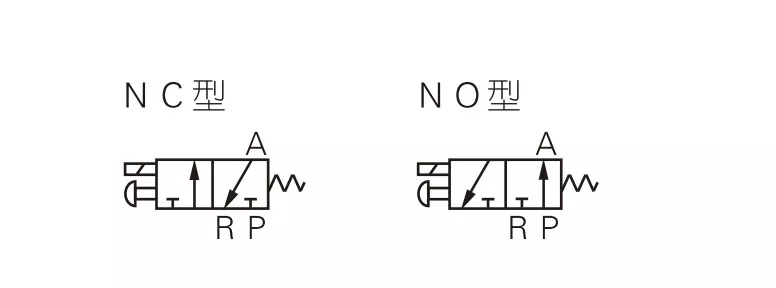

2. K dispozici jsou typy normálně uzavřené (NC) a normálně otevřené (NO).
3.Koaxiální uzavírací konstrukce pro dobré utěsnění a velký průtok.
4. Není potřeba žádné mazání.
5. Vybaveno ručním ovládáním pro snadnou instalaci a testování.
6. K dispozici jsou různé možnosti standardního napětí.
|
Objednací kód |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Kód |
|
Velikost portu |
Herecký typ |
Standardní napětí |
Elektrický vstup |
Typ závitu |
|
|
3V:2 pozice 3cestný |
série 2:2 |
|
06:G1/8 |
NC: normálně zavřeno |
A: AC220V |
Blank: VÁŠ typ |
Blank: G |
|
|
|
|
|
08:G1/4 |
NE: normálně otevřeno |
B: DC24V |
I: Typ čáry |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Model |
3V206 |
3V208 |
|
Pracovní médium |
Vzduch (filtrovaný filtrem 40 μm nebo více) |
Vzduch (filtrovaný filtrem 40 μm nebo více) |
|
Herecký typ |
Přímé jednání |
|
|
Velikost portu |
G1/8 |
G1/4 |
|
Poloha a způsob |
2 Umístění 3 způsoby |
|
|
Efektivní oblast |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Mazání |
Není vyžadováno |
|
|
Rozsah provozního tlaku |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Důkazný tlak |
1,5 MPa (215 psi) |
|
|
Provozní teplota (℃) |
-20 ~ 70 |
|
|
Materiál těla |
Hliníková slitina |
|
|
Standardní napětí |
AC220V AC110 AC24V DC24V DC12V |
|
Rozsah napětí |
AC: ± 15 % DC : ± 10 % |
|
Spotřeba energie |
AC:7VA DC:7.0W |
|
Třída ochrany |
IP65 (DIN40050) |
|
Stupeň izolace |
Úroveň B |
|
Typ připojení |
Typ zástrčky DIN/typ vedení |
|
Poloha a způsob |
0,05 s |
|
Žádný. |
Jméno |
|
1 |
Zápustný šroub |
|
2 |
Distanční rukáv |
|
3 |
Distanční rukáv |
|
4 |
Jaro |
|
5 |
Tělo |
|
6 |
Těsnění |
|
7 |
Sestava elektromagnetu |
|
8 |
Pístnice |
|
9 |
Cívka |
|
10 |
Pohyblivé železné jádro |
|
11 |
Pevná podložka |
|
12 |
Pevná matice |
|
13 |
Ruční tlačítko |
|
14 |
Terminál |
|
15 |
Pohyblivé železné jádro |
|
Položka |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Pracovní médium |
Vzduch |
Vzduch, voda, olej |
Vzduch |
Vzduch |
|
Počáteční stav: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
Typ ovládání |
Přímé jednání |
Přímé jednání |
Přímé jednání |
Přímé jednání |
|
Velikost portu |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Poloha a způsob |
3 Port 2 Pozice |
2 Port 2 Poloha |
3 Port 2 Pozice |
3 Port 2 Pozice |
|
Mazání |
Není vyžadováno |
Není vyžadováno |
Není vyžadováno |
Není vyžadováno |
|
Pracovní tlak |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Důkazný tlak |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Velikost otvoru |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (velký průtok vzduchu) |
Otázka: Jaký je hlavní rozdíl mezi elektromagnetickým ventilem 3V2 a 3V3?
A: 3V2: střední průtok, oblek pro malý pneumatický řídicí systém
3V3: vysoký průtok, vhodný pro více válců nebo aplikace s vysokým průtokem.
Rozdíl ve struktuře: 3V3 má větší tělo a zvládne vyšší tlak a průtok.
Otázka: Jaká je velikost otvoru elektromagnetického ventilu 3V2?
A: Velikost otvoru ventilu 3V2-06 je 3,2 mm; Velikost otvoru ventilu 3V2-06 je 3,4 mm
Otázka: Které produkty může OLK 3V2 nahradit?
Odpověď: OLK 3V2 může nahradit solenoidové ventily řady AIRTAC 3V2 se stejnou funkcí a podobnými specifikacemi.
