4V100 solenoidní ventil 5 Way

Model:4V120

Následuje úvod do 4v100-08, OLK doufá, že vám pomůže lépe porozumět solenoidovému ventilu 4V100 5ces pneumatický solenoidový ventil. Vítejte novým a starým zákazníkům, kteří s námi nadále spolupracují a vytvářejí společně lepší budoucnost!

Odeslat dotaz Stáhnout PDF

Popis výrobku

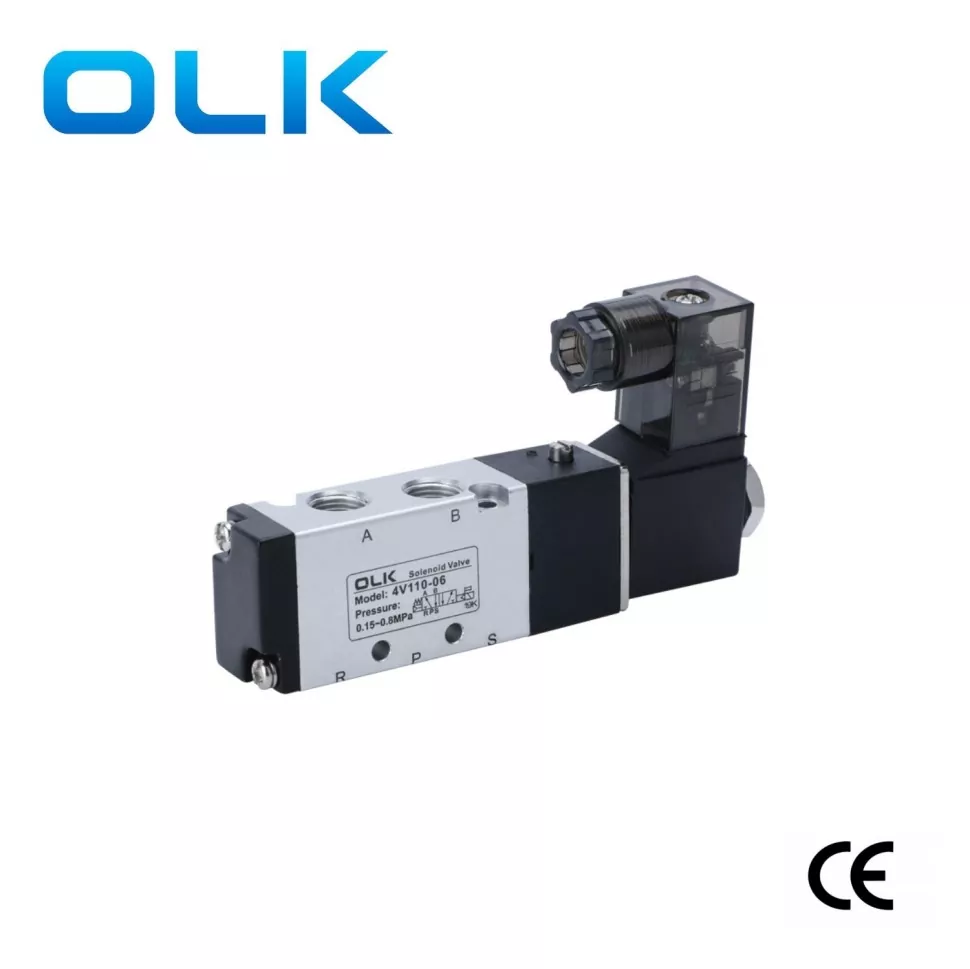

OLK 4V100 Solenoidní ventil 5 Way, 5/2 Way Pneumatický solenoidový ventil prošel certifikací CE. Velikost vzhledu je nejmenší model s kompaktním designem a specifikací rozhraní 1/8 ''. Solenoidní ventil 4V100 je vhodný pro menší pneumatické systémy s nižšími průtoky. Aplikované na malá zařízení nebo malé válce, které vyžadují přesné ovládání.

Objednávání kódu
4v	1	10	6	AC110V
Model	Kód	Typ ventilu	Velikost portu	napětí	Cívka odolného proti výbuchu

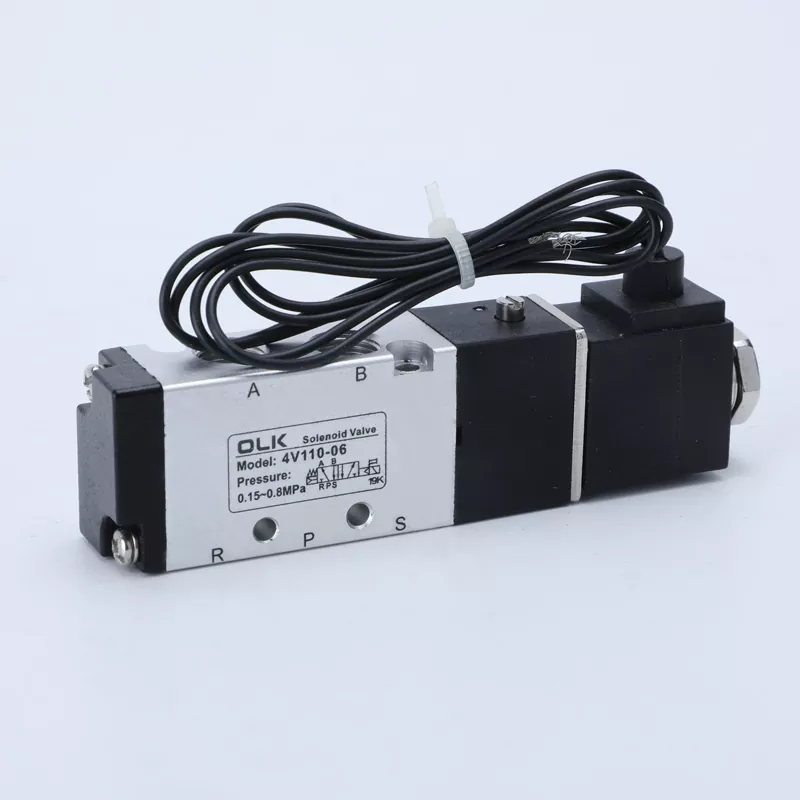

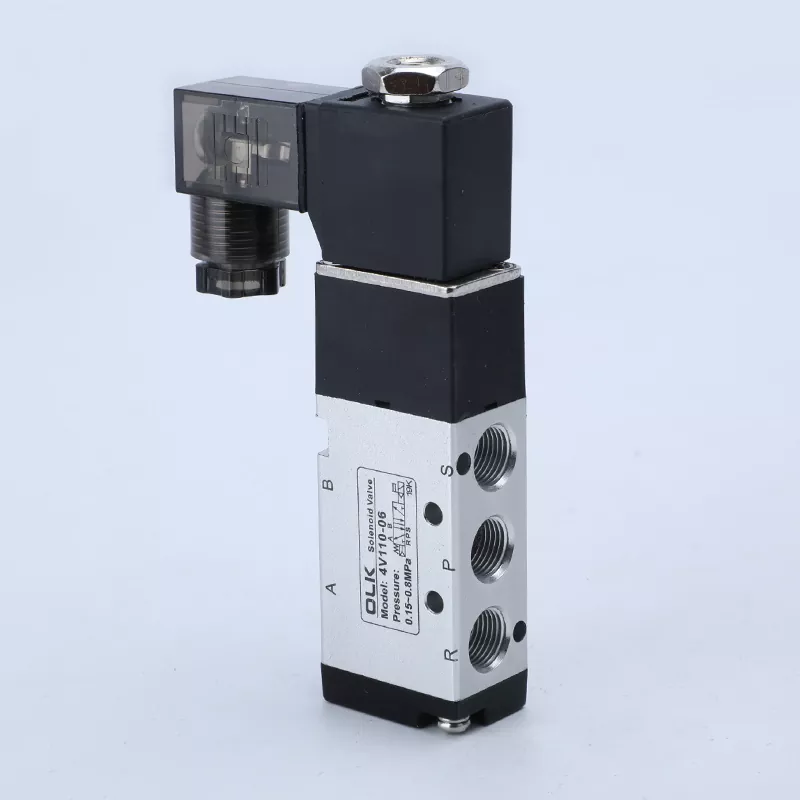

4V: Sports2 (3) Pozice Solenoidní ventil	1: 100 Série	10: Single Solenoid 5/2 Way	M5: M5X0.8	AC220V	Ne: typ din
		20: dvojitý solenoidový ventil 5/2 Way	06: 1/8 ''	DC24V	I: Typ řádku
		30C: Dvojitý solenoid Vlave5/3way uzavřený střed		AC110V
		30E: Dvojitý solenoid Vlave5/3way výfukový střed		AC24V
		30P: Dvojitý solenoidový ventil 5/3 Way Tlakové střed		DC12V

4V100 Solenoidní ventil 5 Data Wayparameters:

Model	4V110-M5 4V120-M5	4V130C-M5 4V130E-M5 4V130P-M5	4v110-06 4V120-06	4V130C-06 4V130E-06 4V130P-06
Pracovní médium	Vzduch （Filtr přes filtrační obrazovku přes 40 μm）
Akce režim	Interní typ pilota
Velikost portu	Vstup = outlet = výfukový port = m5		Inlet = outlet == G1/8
Efektivní oblast průřezu	5,5 mm² （CV = 0,31）	5,0 mm² （CV = 0,28）	12,0 mm² （CV = 0,67）	9,0 mm² （CV = 0,5）
Pozice	5/2 port	5/3 Port	5/2 port	5/2 port
Rozsah tlaku	0,15-0,8 MPa (21-114psi)
Důkazní tlak	1,5 MPA (215psi)
Pracovní tlak	‘-20-70 ℃
Materiál těla	Hliníková slitina
Mazání	Není potřeba
Max.operační frekvence	5krát/sekundu	3krát/sekundu	5krát/sekundu	3krát/sekundu
Hmotnost	4V110-M5: 130G 4V120-M5: 175G	200 g	4V110-06: 120G 4V120-06 ： 175G	200 g
